巴塞罗那足球俱乐部立体队徽挂件设计

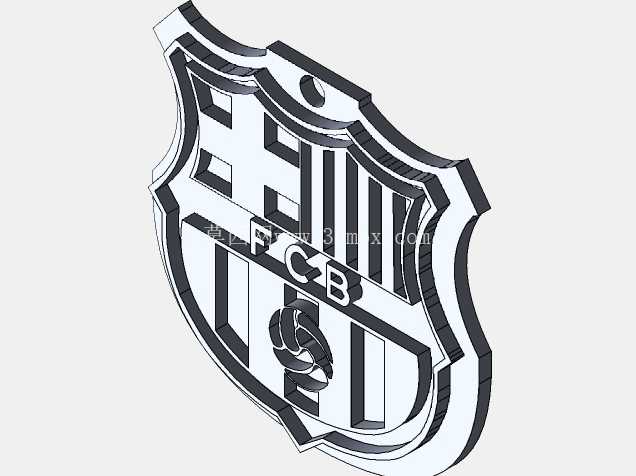

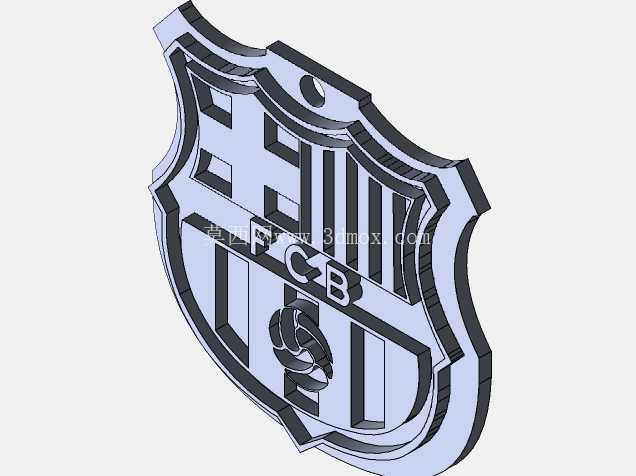

这款立体标识件的整体外轮廓为盾形，外边缘做了阶梯式分层凸起结构，最外层轮廓做了0.8毫米的圆角过渡，避免锐边划伤，整体外轮廓尺寸控制在74毫米见方，厚度方向做了5毫米的分层堆叠设计，不同标识元素之间的高度差控制在1.2-2毫米区间，既保证浮雕的层次感，又不会因为凸起过高导致磕碰断裂。顶部预留了直径3毫米的悬挂孔，孔位中心距离顶部边缘4毫米，孔壁做了0.2毫米的倒角，方便穿挂挂绳、钥匙圈等连接件，孔位周边做了局部加厚处理，厚度达到6毫米，避免悬挂受力时出现孔位开裂的问题。

设计过程中首先对平面队徽的矢量线条做工程化修正，把原平面标识里的细碎尖角、过细线条做了结构强化，比如队徽内部的条纹、字母轮廓的最小宽度都控制在1.5毫米以上，避免加工过程中出现断刀、结构强度不足的问题，尤其是中间的足球图案、FCB字母区域，做了独立的凸起层，和底层盾面预留0.3毫米的工艺缝隙，既保证视觉上的区分度，也让CNC加工或者3D打印时的走刀路径更顺畅，减少支撑残留。

从实际应用场景来看，这类立体标识件可以作为球迷周边的钥匙挂件、背包挂饰使用，也可以通过背面粘贴双面胶或者预留螺孔的方式，安装在球迷收藏的展示柜、机车外壳、电脑机箱侧板作为装饰标识，因为整体尺寸控制在74毫米见方，不会占用过多安装空间，重量控制在15克左右，作为挂件使用时不会有明显的坠重感。安装边界方面，如果采用粘贴固定，背面预留了直径60毫米的平整贴合区域，避开了边缘的浮雕凸起，保证粘贴时的接触面积足够，粘贴后不会因为边缘翘起导致脱落；如果采用悬挂使用，顶部的挂孔可以适配直径2.5毫米以内的挂绳、金属钥匙环，穿装时不需要额外扩孔。

结构设计上特意做了等壁厚的梯度处理，不同凸起层的壁厚都均匀控制在2毫米以上，没有出现局部壁厚过薄的区域，不管是采用亚克力、铝合金CNC加工，还是采用PLA、光敏树脂3D打印，都能保证成型后的结构强度，日常使用中从1.2米高度自由落体到水泥地面不会出现碎裂、掉块的问题。表面的浮雕线条都做了拔模斜度处理，垂直面预留了1.5度的斜度，如果采用注塑工艺批量生产，可以顺利脱模，不需要做额外的后处理修磨；边缘的所有转角都做了R0.5以上的圆角，既避免加工时的应力集中，也提升了日常握持、触摸的手感，不会有尖锐棱角划手的问题。

细节处理上，队徽内部的十字、条纹区域的分隔槽深度控制在1.5毫米，槽底做了R0.3的圆角，方便后期做分色涂装时，油漆可以均匀覆盖槽内区域，不会出现积漆或者露底的问题；字母FCB的凸起高度比周边条纹高0.5毫米，视觉上更突出，符合原队徽的视觉层级逻辑。整体造型没有采用完全的平面拉伸，而是在外层盾边做了轻微的弧度处理，模拟传统金属徽章的弧面质感，比纯平面拉伸的造型更有立体感，光线照射下的光影层次更丰富。
