长距轻型皮带输送设备结构设计

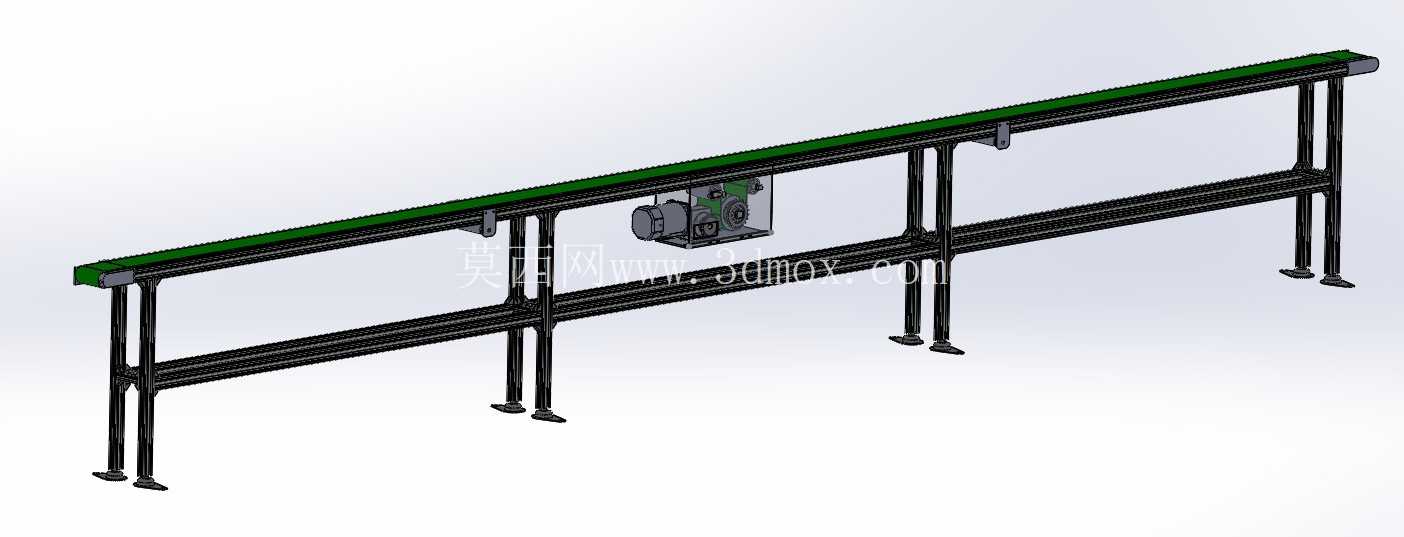

在电子组装、小件包装、食品分装这类产线布局里，经常会遇到跨工位的小件转运需求，太长的输送段如果用重型辊筒机不仅成本浪费，还会占用过多车间垂直空间，这款轻型皮带输送结构就是针对这类场景做的适配设计。先从安装边界说起，整机长度接近五米，宽度方向控制在140毫米级，总高度637毫米，这个尺寸刚好匹配多数台式作业台的出料高度，不需要额外做转接坡道，就能把前序工位加工完的小型零件、包装件平稳送到下一工位，支腿底部带可调脚杯，地面存在30毫米以内的不平整时，不用额外垫垫片就能调平整机，避免皮带跑偏。

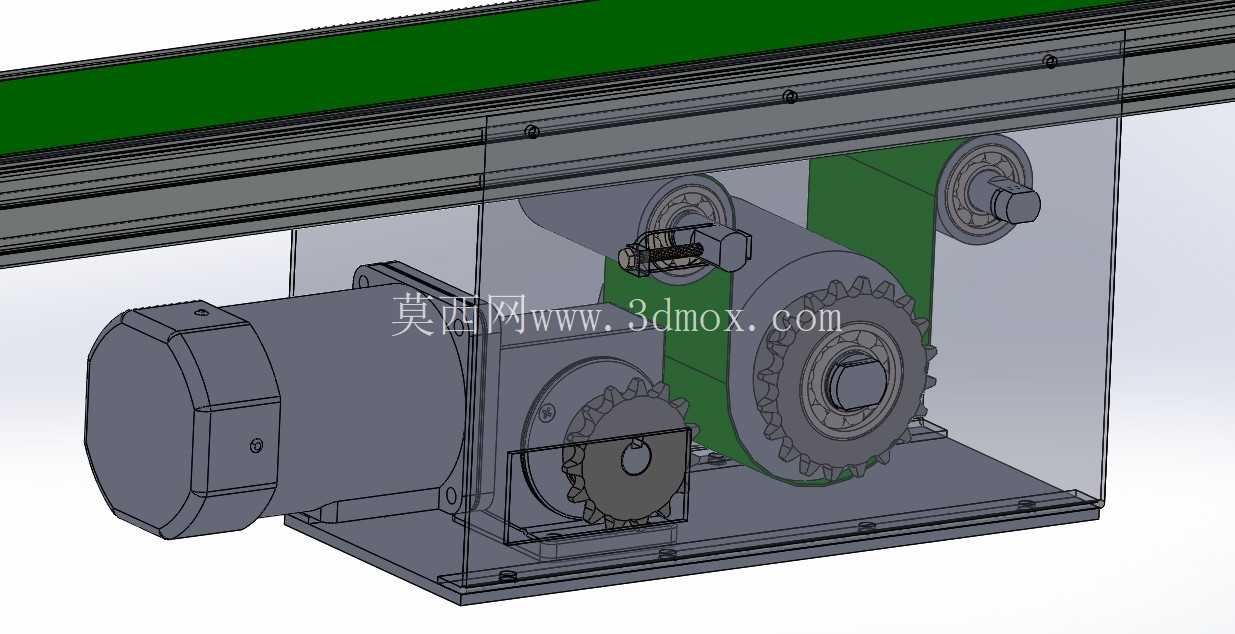

设计的时候特意把驱动单元布置在机架中段下方，而不是常规的端部驱动，主要是考虑长距离轻型输送的张力问题，如果把驱动放在端部，五米长的皮带单侧张紧会让靠近驱动端的皮带拉力过大，空载时容易出现打滑，中段驱动能让皮带上下分支的张力更均匀，同时驱动电机藏在两层横撑之间，不会超出机架的宽度边界，产线布局时两侧留的检修通道可以更窄，节省车间的有效使用面积。机架主体用的是薄壁矩形管焊接结构，两层横撑除了提升机架整体的抗扭刚度，还能作为布线、安装附件的固定位，后期如果要加光电检测、挡停机构，不用额外在主梁上打孔，直接用抱箍就能固定在横撑上，改造灵活性很高。

皮带表面选的是哑光绿色PVC材质，摩擦系数适中，输送重量在五公斤以内的纸盒、塑料件、小型金属零件时，不会因为启停惯性出现滑移，同时皮带表面不容易粘灰，日常维护只用干布擦拭就能保持清洁，适合电子车间这类对洁净度有一定要求的场景。两侧的皮带挡边高度控制在10毫米，既能防止小件从侧边掉落，又不会阻碍操作人员从侧面取放工件，遇到临时需要离线处理的工件，直接从侧边拿取就行，不用走到输送线端部。

支腿的布置间距做了优化，五米长的机架一共设置了三组支腿，中间的支腿刚好在驱动单元的安装位置，既能承担驱动电机的重量，又能把长机架分成两段两米多的跨距，避免机架中部因为自重出现下挠，保证皮带运行时的平面度。端部的从动辊筒带张紧调节结构，调节行程有50毫米，皮带使用一段时间出现伸长后，不用拆卸机架就能调整张紧度，日常维护的操作门槛很低，不需要专门的维修人员，产线操作工简单培训就能完成调整。

实际使用场景里，这款输送设备既可以单独作为跨工位的转运线，也可以多台拼接组成更长的流水线，因为机架的端面做了统一的连接孔位，拼接时只用螺栓把相邻机架的端面对接，再调整皮带高度就能实现无缝衔接，不需要额外做转接板。驱动电机选的是减速一体电机，输出转速匹配皮带每分钟12米的运行速度，这个速度既不会太快导致工件在端部堆积，也不会太慢影响产线节拍，适合多数轻工制造类产线的流转节奏。

设计过程中特意控制了整机的重量，所有结构件都用薄壁型材，没有多余的加强结构，整机组装完成后两个人就能抬动移位，遇到产线调整布局的时候，不需要动用吊装设备，就能快速改变输送线的位置和走向。机架表面做了喷塑处理，耐刮擦不容易生锈，在湿度稍高的包装车间使用也不会出现漆面脱落的问题，使用寿命比普通喷漆机架长很多。另外，皮带下方的托板用的是薄钢板折边结构，托板表面光滑，皮带运行时的摩擦阻力小，不会因为长时间摩擦出现皮带背面起毛的问题，减少了皮带的更换频率。
