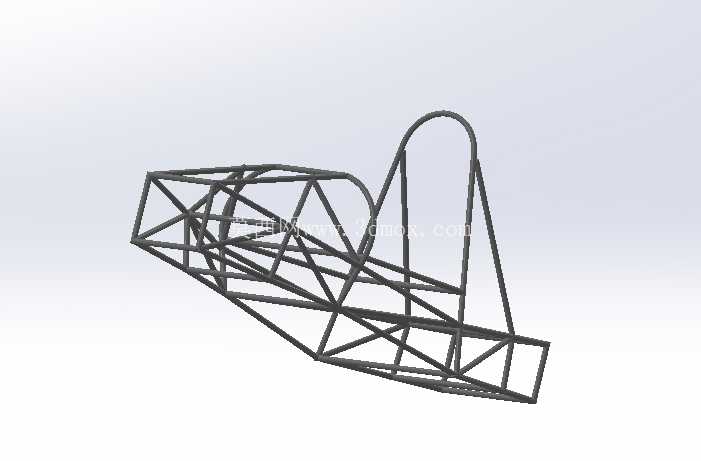

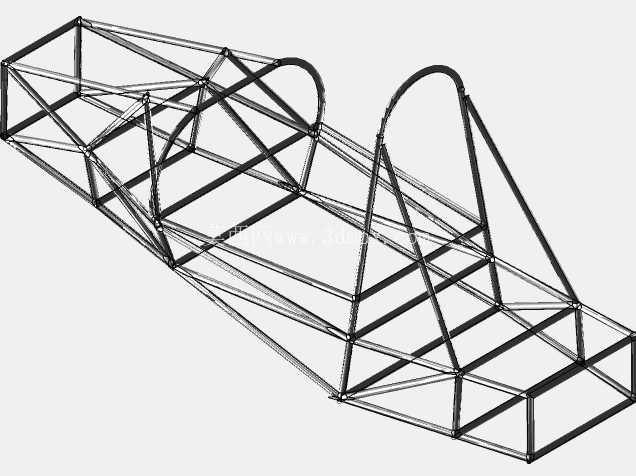

方程式赛车单座管式底盘结构设计

　　这套管式桁架结构的单座底盘，是面向方程式类竞速车辆开发的核心承载部件，在学生方程式赛事、小型场地竞速赛车的开发场景中应用广泛，作为整车所有系统的安装基体，承担着动力总成固定、悬架连接、座椅安装、防护结构集成的核心作用，其结构设计的合理性直接决定整车的动态操控表现与碰撞安全冗余。从结构设计思路来看，整个底盘采用空间钢管桁架的构型逻辑，没有采用传统乘用车的冲压焊接承载式车身结构，而是通过不同管径、壁厚的合金钢管拼接形成闭合的空间受力体系，每一段钢管的走向都沿着整车行驶过程中的受力路径布置，尽可能在降低整体重量的前提下，提升结构的扭转刚度与弯曲刚度——毕竟对于竞速类车辆而言，簧下质量与整车整备质量的降低，直接关系到加速性能、制动距离与过弯极限，而桁架结构刚好能在轻量化与结构强度之间找到最优的平衡。

　　在功能特性层面，这套底盘的前部区域预留了前悬架安装硬点，包括双叉臂悬架的上下摆臂连接位、转向机固定支座、制动管路的走线空间，桁架的杆件在这些安装点位置都做了局部的加强处理，通过增加斜向支撑的方式分散悬架传递过来的路面冲击，避免应力集中导致的钢管焊缝开裂。底盘中部的单座座舱区域，按照人机工程学的坐姿要求设计了座椅安装的边界，周围的桁架结构同时承担侧防的功能，当车辆发生侧面碰撞时，侧面的环形钢管结构能够率先吸收冲击能量，避免外部构件侵入座舱挤压驾驶员生存空间，座舱后部的隆起桁架结构则是防滚架的集成部分，和整个底盘桁架焊接为一体，在车辆发生翻滚时能够为头部预留足够的安全间隙，不需要额外加装独立的防滚装置，进一步减少了冗余的结构重量。

　　底盘的后部区域预留了动力总成的安装空间，能够适配后置后驱的动力布局，发动机、变速器、差速器的安装硬点都直接集成在后部的桁架结构上，后悬架的摇臂、减震器安装位也和后部桁架做了一体化设计，让动力输出的反作用力、后轮的抓地力能够直接通过桁架结构传递到整车，减少动力传递过程中的结构形变。从安装边界与尺寸控制来看，整个底盘的宽度控制在单座车辆的合理区间，两侧的桁架结构刚好留出轮胎跳动的所需空间，不会在车轮大行程跳动时发生运动干涉，底盘的纵向尺寸从前部防撞梁位置到后部动力安装位，完全满足小型方程式赛车的轴距要求，底部的桁架平面预留了电池、散热管路、线束的布置空间，所有的杆件连接节点都采用相贯线切割后焊接的处理方式，保证焊缝长度足够的同时，减少多余的焊接材料重量。

　　在实际的赛事应用场景中，这类管式桁架底盘的维修便利性也优于一体式单体壳底盘，当车辆发生碰撞导致局部杆件变形时，只需要切割替换变形的钢管段即可完成修复，不需要整体更换底盘结构，能够大幅降低赛事过程中的维护成本，对于预算有限的学生方程式车队而言，这类结构的加工门槛也更低，只需要通过弯管设备、焊接设备就能完成加工制造，不需要昂贵的模具投入，非常适合小批量定制化的赛车开发场景。设计过程中，每一段钢管的角度、长度都经过受力路径的优化，避免出现多余的非受力杆件，整个桁架的受力传递路径连续，从前部碰撞受力点到后部的动力安装点，力流能够通过多根斜向杆件均匀分散到整个结构，不会出现局部应力过高的薄弱点，座舱周围的环形结构还做了局部的管径加厚处理，重点强化侧面与顶部的防护能力，在满足赛事安全规则要求的前提下，尽可能压缩结构的重量冗余。
