带DRS功能的F1赛车后扰流结构设计

在场地竞速类赛车的空气动力学开发流程中，后扰流组件是直接决定整车下压力分配、高速行驶稳定性以及直道尾速表现的核心结构，这套带可调尾翼功能的后扰流结构，正是针对方程式赛车的赛事规则与实际行驶工况完成的结构设计。不同于民用车辆的装饰性尾翼，赛车后扰流板的每一处曲面角度、支撑结构位置、襟翼开合行程，都需要经过多轮风洞测试与赛道数据迭代，才能在不同车速、不同跟车距离、不同弯道曲率下维持稳定的气动效率。

从实际赛道应用场景来看，这套后扰流结构需要同时兼顾两类核心行驶需求：在弯道工况下，主翼与上层襟翼形成固定攻角，引导流经车尾的气流快速向上剥离，在尾翼下方形成可控的低压区，为后轴提供足够的下压力，保证轮胎在高速过弯时的抓地极限，避免后轮出现侧滑失控；而在直道工况下，集成的DRS可调机构可以按照规则限定的角度抬起上层襟翼，大幅降低尾翼带来的气动阻力，减少整车行驶的空气阻力损耗，帮助赛车在直道段获得更高的尾速，同时也能在跟车场景下减少前车尾流对后车气动平衡的干扰。

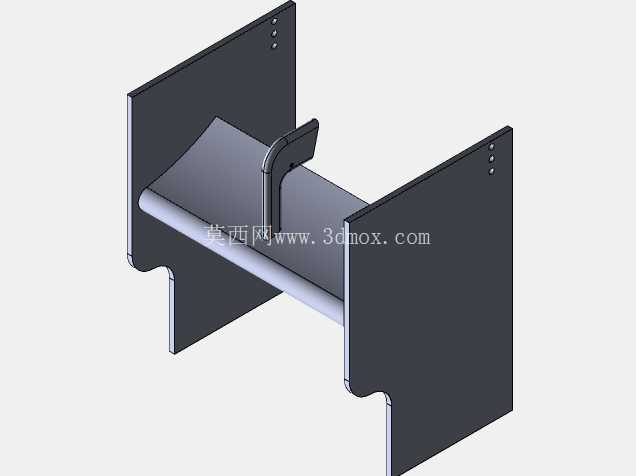

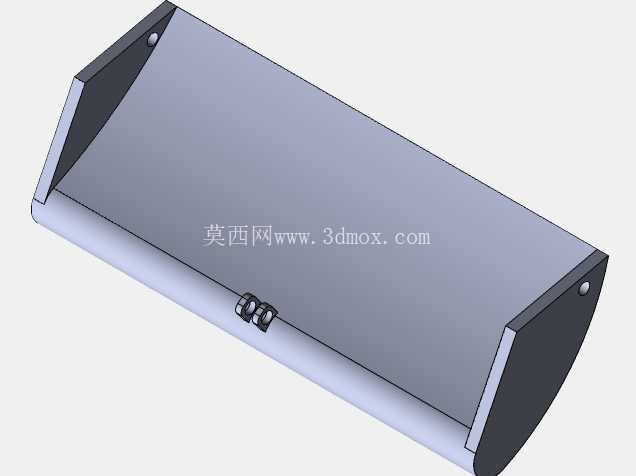

在结构设计思路上，这套扰流板没有采用民用改装件常见的一体式注塑结构，而是采用了双侧立式端板+主翼面+可调上层襟翼+中部驱动支架的分体式装配方案。两侧的立式端板除了承担主翼与襟翼的安装支撑作用外，还可以阻挡翼面两端的气流绕流，减少翼尖涡流带来的气动效率损失，端板下部的开槽结构是为了避让赛车后部的悬挂结构与变速箱壳体，保证安装时不会与底盘周边部件发生运动干涉。主翼面采用大曲率的凹面设计，能够在有限的纵向安装空间内最大化气流的折转角度，在相同翼展尺寸下获得更高的下压力系数，同时翼面内部做了等距的加强筋布局，在300km/h以上的高速气流冲击下，翼面的形变量可以控制在0.5mm以内，避免翼面震颤带来的气动特性波动。

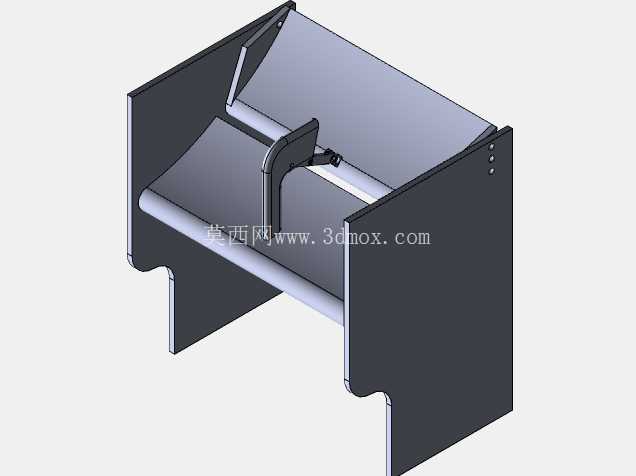

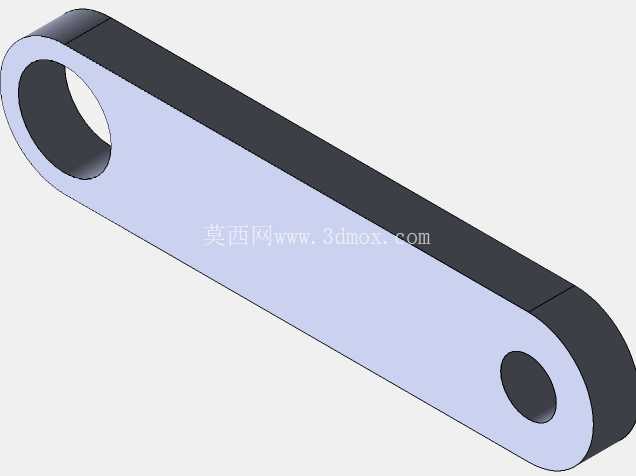

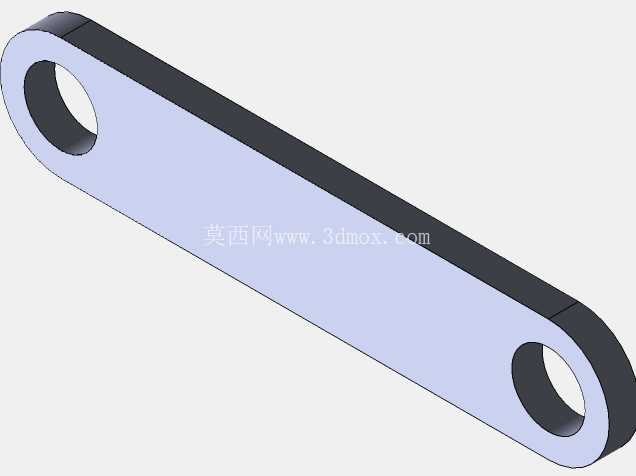

中部的DRS驱动支架是整个结构的功能核心，支架采用了悬臂式的支撑结构，直接连接上层襟翼的旋转轴与车身后部的执行器安装位，旋转轴的同轴度公差控制在0.02mm以内，保证襟翼开合过程中不会出现卡滞或者两侧角度不同步的问题。襟翼的开合角度严格按照赛事规则限定的最大开度设计，在全开状态下，襟翼与主翼面之间的气流通道完全打开，气流可以顺畅通过翼片间隙，此时整个尾翼的阻力系数可以降低近40%，而在闭合状态下，襟翼与主翼面的缝隙做了密封式的贴合处理，避免气流从缝隙处泄漏影响下压力输出。

从安装边界来看，这套后扰流结构的整体翼展尺寸符合方程式赛事的技术规则限定，两侧端板的安装孔位完全对应车身后部的标准安装点，不需要对后车体结构做额外的改装即可完成装配。端板下部的缺口尺寸经过精准校核，在悬架全行程跳动、变速箱工作产生热形变的状态下，扰流板结构都不会与周边部件发生接触碰撞。翼面的前缘做了小圆角过渡处理，避免尖锐边缘在高速气流下产生气流分离，同时也能降低翼面自身的风噪与气动振动。在材料选型的适配设计上，整个结构的壁厚设置兼顾了轻量化与结构强度要求，主翼与端板的壁厚均匀，适合采用碳纤维复合材料铺层制作，在保证结构刚度的前提下尽可能降低组件自重，减少车尾的簧下质量负载，提升后悬挂的响应速度。

很多初级的赛车结构设计者容易忽略扰流板支撑结构的气动影响，这套设计中将中部的驱动支架做了流线型的截面处理，支架的截面形状与翼型保持一致，尽可能减少支架本身对气流的阻挡，避免支架在主翼面后方产生乱流，影响尾翼整体的气动效率。同时两侧端板的外侧没有设置多余的凸起结构，保证端板表面的气流可以平顺流向车尾的扩散器区域，与扩散器的气流形成联动，进一步提升整车后部的气动效率。在实际的赛道测试验证逻辑中，这套扰流结构的攻角还可以根据不同赛道的特性做小范围调整，针对多低速弯的赛道，可以适当加大主翼的安装攻角来获得更高的下压力，而针对多直道的高速赛道，则可以适当减小攻角来降低阻力，安装位的长圆孔设计预留了足够的角度调整余量，不需要重新制作安装支架即可完成调校。
