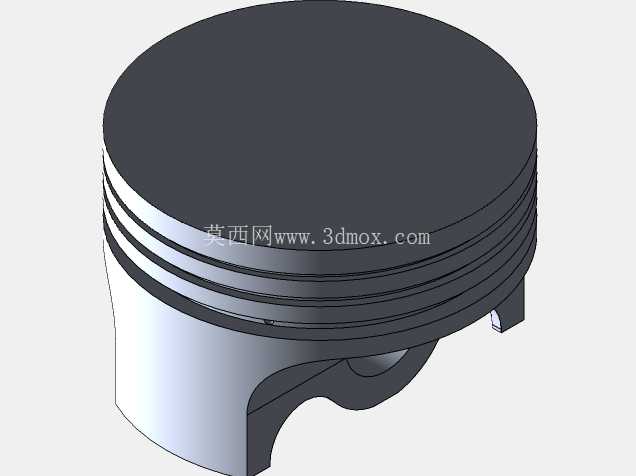

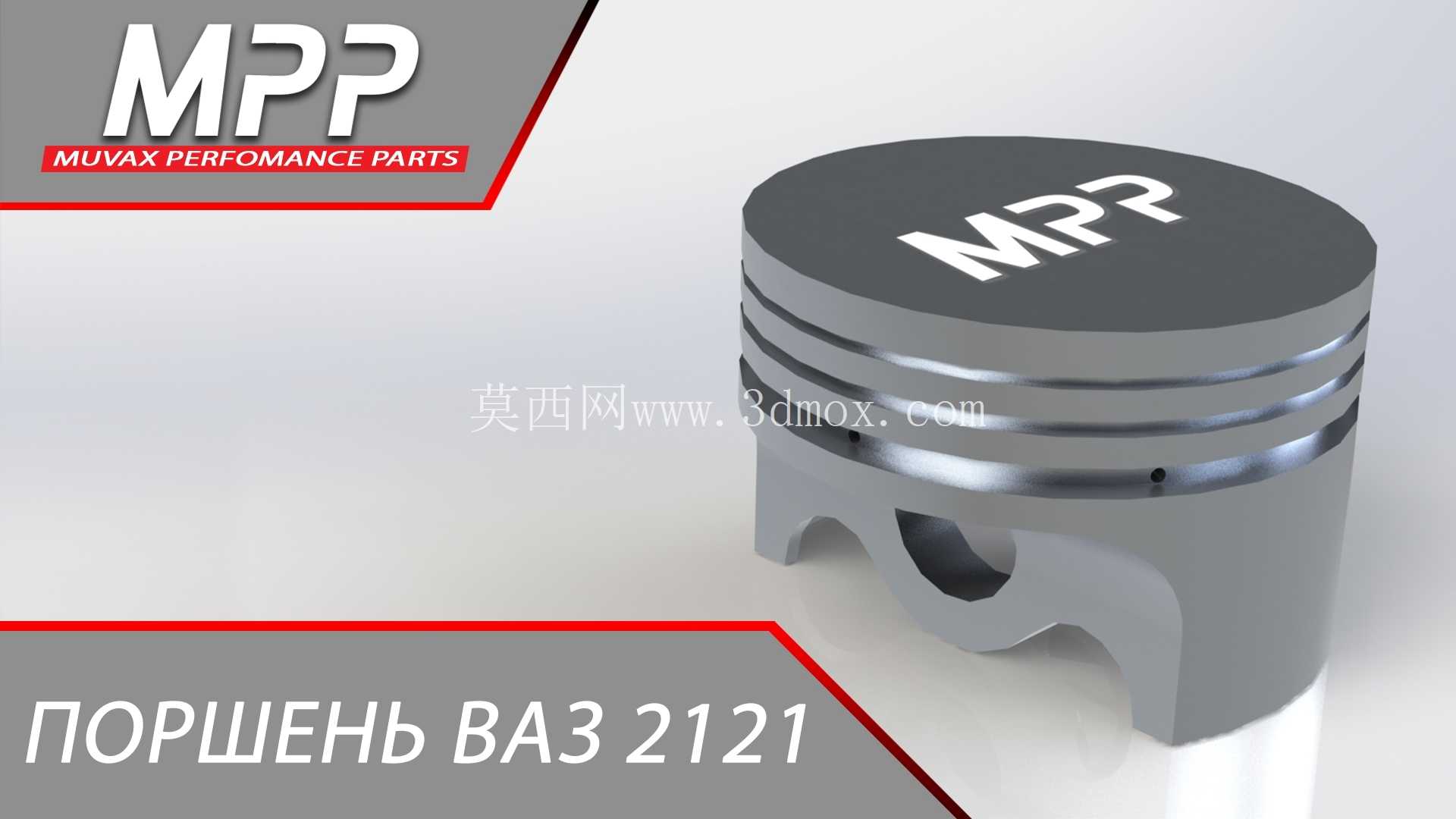

VAZ21213适配高负荷锻造活塞结构

　　这款活塞的设计核心瞄准民用小排量发动机动力升级场景，针对VAZ2121缸体的改装需求开发，适配加装涡轮增压器后的动力输出工况，可承受约2bar的增压压力，对应整机功率输出上限约500马力，填补了原厂铸铁活塞无法承受高爆发压力的改装空白。从结构设计逻辑来看，活塞采用4032铝合金锻造工艺成型，相比普通铸造活塞，材料致密度更高，高温下的结构强度提升40%以上，热膨胀系数更低，可在高负荷连续运转工况下保持稳定的配缸间隙，避免拉缸、活塞顶熔蚀等常见改装故障。

　　活塞头部设计有三道环槽，两道气环一道油环，环槽位置经过强化处理，可承受高增压下的燃气压力冲击，减少窜气量；活塞顶采用平顶优化设计，配合缸盖燃烧室形状可将压缩比控制在9.85，兼顾低转速扭矩输出与高转速爆震抑制，适配95号及以上标号汽油的使用需求。尺寸与安装边界方面，活塞适配缸径为84mm的VAZ2121缸体，活塞销直径22mm，连杆中心距对应136mm的连杆规格，活塞压缩高度为38.3mm，三道活塞环的厚度分别为1.5mm、2.0mm、3.947mm，安装后整机排量维持1773ml，活塞单体重量控制在约300g，相比原厂活塞减重约15%，可有效降低曲柄连杆机构的往复运动惯量，提升发动机转速响应速度。

　　活塞销座位置采用楔形加强结构，分散高负荷下活塞销对销座的冲击载荷，避免销座开裂；裙部设计有轻量化减重镂空，同时保留足够的导向面面积，保证活塞在气缸内的往复运动稳定性，裙部表面可根据使用需求喷涂石墨涂层，降低冷启动磨损。在实际改装应用中，这款活塞需配合强化连杆、强化缸垫、升级气门弹簧等部件共同使用，可覆盖街道代步、轻度越野、赛道日等多种使用场景，活塞的环岸高度经过优化，在保证强度的前提下尽可能降低活塞顶到第一道环的距离，减少燃烧室死区容积，提升燃烧效率。

　　设计过程中针对高增压工况的热负荷做了专项优化，活塞内部设置有冷却油腔预留位置，可配合缸体的机油喷嘴实现活塞底部喷油冷却，将活塞顶的工作温度控制在350摄氏度以内，避免高温下材料强度下降。活塞的销孔采用全浮式设计，配合卡簧固定活塞销，可在高转速下保证活塞销与连杆小头、销座之间的润滑充分，减少磨损。从建模细节来看，活塞的所有圆角过渡都经过应力校核，环槽的棱边做了0.1mm的倒角处理，避免应力集中导致的疲劳开裂，裙部的型线采用中凸变椭圆设计，适配热态下的活塞变形，保证全工况下的活塞与缸壁贴合均匀，减少敲缸异响与机油消耗。
