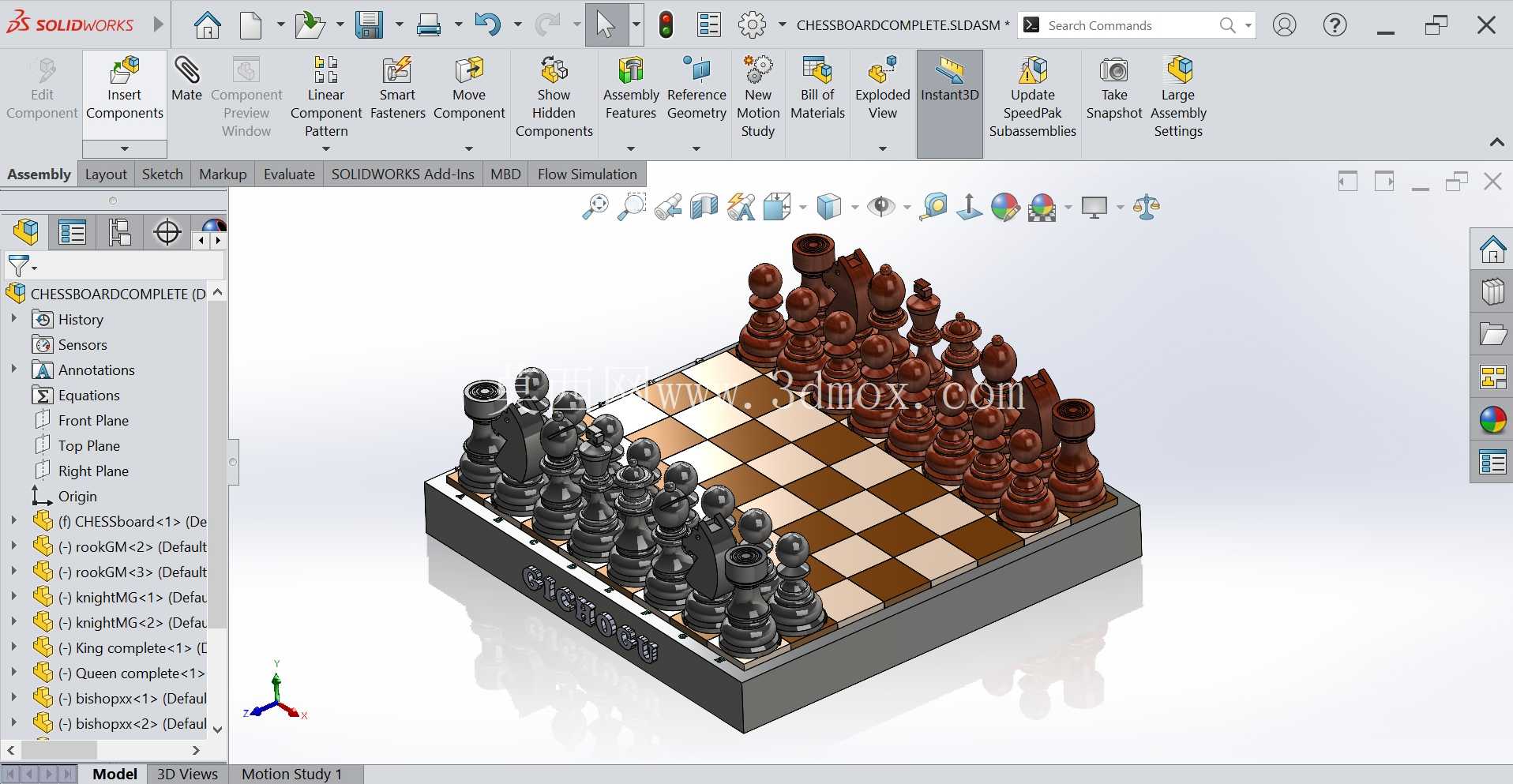

带收纳底座一体化国际象棋套装结构设计

这套国际象棋的结构设计，完全围绕日常使用的实际痛点展开，没有做多余的装饰性冗余结构。首先从棋盘部分说起，常规的折叠棋盘容易出现合页松动、棋盘表面磨损起翘的问题，这次的设计采用一体化硬质底座，棋盘格直接在底座上表面做嵌入式分色处理，黑白格的凸起高度控制在0.2mm，既可以通过触感区分格位，又不会因为凸起过高导致棋子放置不稳，棋子底部的平面和格位表面贴合度经过反复调整，哪怕是底座受到轻微碰撞，棋子也不会轻易倾倒。棋盘的外围边框做了12mm的加高处理，边框内侧预留了10mm宽的落子缓冲区，对局过程中暂时取下的棋子可以直接放在缓冲区，不会滚落桌面，也避免了随手放置棋子刮花棋盘表面。

棋子的设计完全遵循标准国际象棋的尺寸比例，王的高度设定为95mm，兵的高度为45mm，所有棋子的重心都经过配重调整，重心点落在棋子总高度的三分之一位置，从结构上降低倾倒概率。棋子的造型没有做过度复杂的曲面雕花，所有曲面都采用顺滑过渡，既保留了不同棋子的识别特征，又避免了尖锐边角容易磕碰损坏的问题，哪怕是日常频繁拿取移动，也不会因为边角应力集中出现断裂。每个棋子的底部都做了直径3mm的内嵌凹槽，可以粘贴防滑毛毡，移动棋子的时候不会刮花棋盘表面的格纹涂层。

底座下方的收纳结构是这套设计的核心实用部分，棋盘底座整体做中空设计，上半部分的棋盘面板可以通过侧边的卡扣解锁后整体抬起，下方的收纳腔按照黑白棋子的不同尺寸做了分区定位槽，每个棋子都有对应的独立卡位，对局结束后可以把所有棋子按位置卡入收纳槽，盖上棋盘面板之后，哪怕整体倒置晃动，内部的棋子也不会互相碰撞刮擦，完全解决了常规国际象棋棋子容易丢失、收纳时互相磕碰掉漆的问题。收纳腔的深度刚好匹配最高的王棋高度，盖上盖板之后内部没有多余的晃动空间，整体闭合后的棋盘总厚度控制在38mm，放在桌面不会占用过多垂直空间，侧边预留了手指扣位，需要取用棋子的时候可以轻松掀开盖板，不需要额外借助工具。

从应用场景来看，这套结构既可以作为日常休闲桌游的实用器具，也可以作为机械建模教学的练习案例，所有零件的配合公差都按照常规3D打印或者注塑加工的精度要求设定，零件之间没有倒扣结构，不需要复杂的抽芯模具就可以完成生产，个人DIY制作的时候哪怕使用普通的FDM3D打印机，也可以直接打印所有零件，不需要额外做支撑结构，打印完成后简单去除毛刺就可以组装使用。棋盘的四个底角都做了直径8mm的脚垫安装位，可以粘贴橡胶脚垫，放在玻璃、木质桌面上的时候不会滑动，也不会刮伤桌面漆面。

设计过程中特意规避了很多华而不实的结构，比如没有在棋盘上加装多余的电子计时模块、LED灯光这类容易损坏的附加结构，所有结构都围绕耐用、易加工、好收纳三个核心需求展开，零件的总数量控制在34件，包含32个棋子、1个棋盘底座、1个收纳盖板，没有多余的零散小零件，组装过程不需要胶水或者额外的紧固件，盖板和底座之间的卡扣配合间隙控制在0.15mm，反复开合也不会出现松动磨损的问题。棋子的壁厚统一设定为2.5mm，如果采用3D打印制作，这个壁厚可以保证足够的结构强度，同时不会过多消耗打印材料；如果采用木质或者塑料注塑加工，这个壁厚也可以避免成型过程中出现缩痕、变形的问题。棋盘格的单格尺寸设定为50mm，完全匹配标准国际象棋的对局尺寸要求，棋子移动的时候有足够的操作空间，不会因为格位过小导致拿取棋子的时候碰倒相邻的棋子。
