小轮径儿童代步自行车三维结构设计

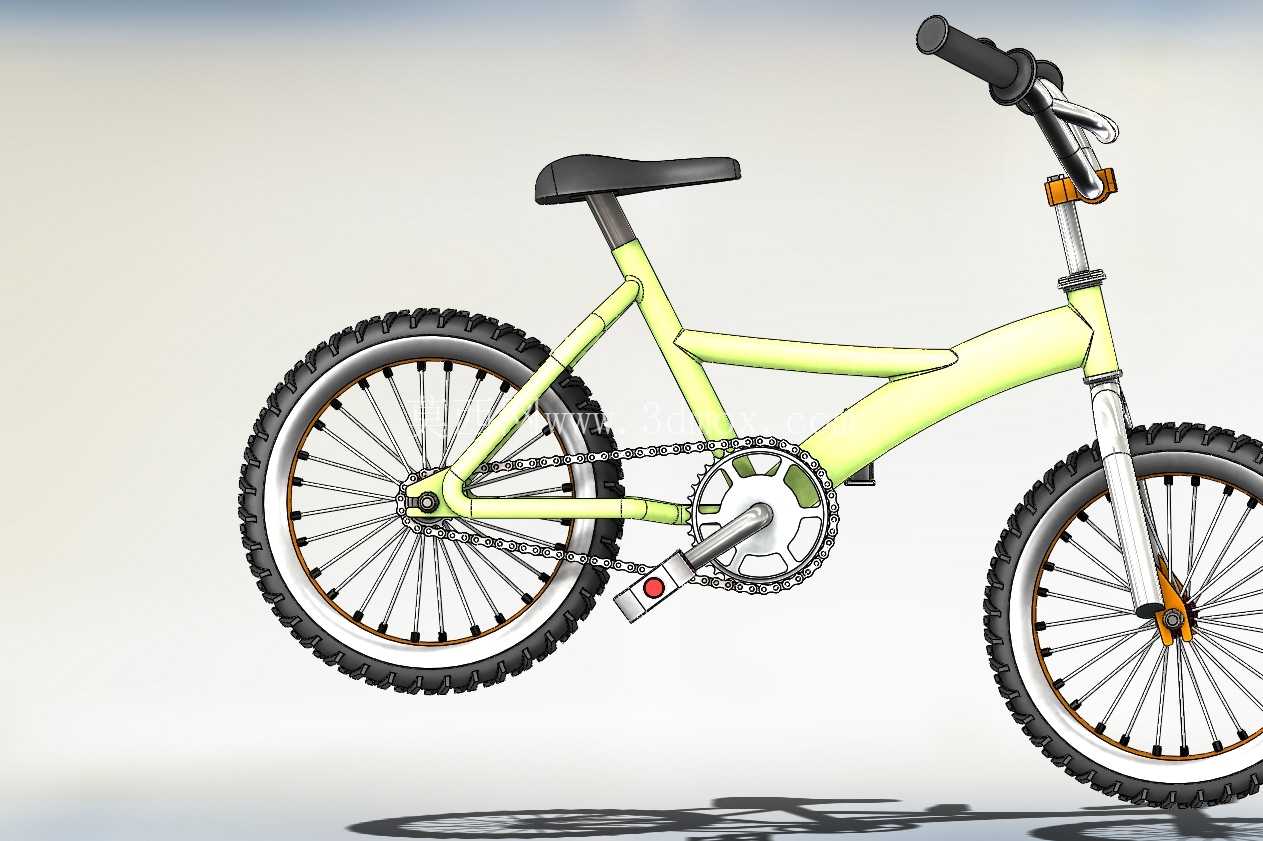

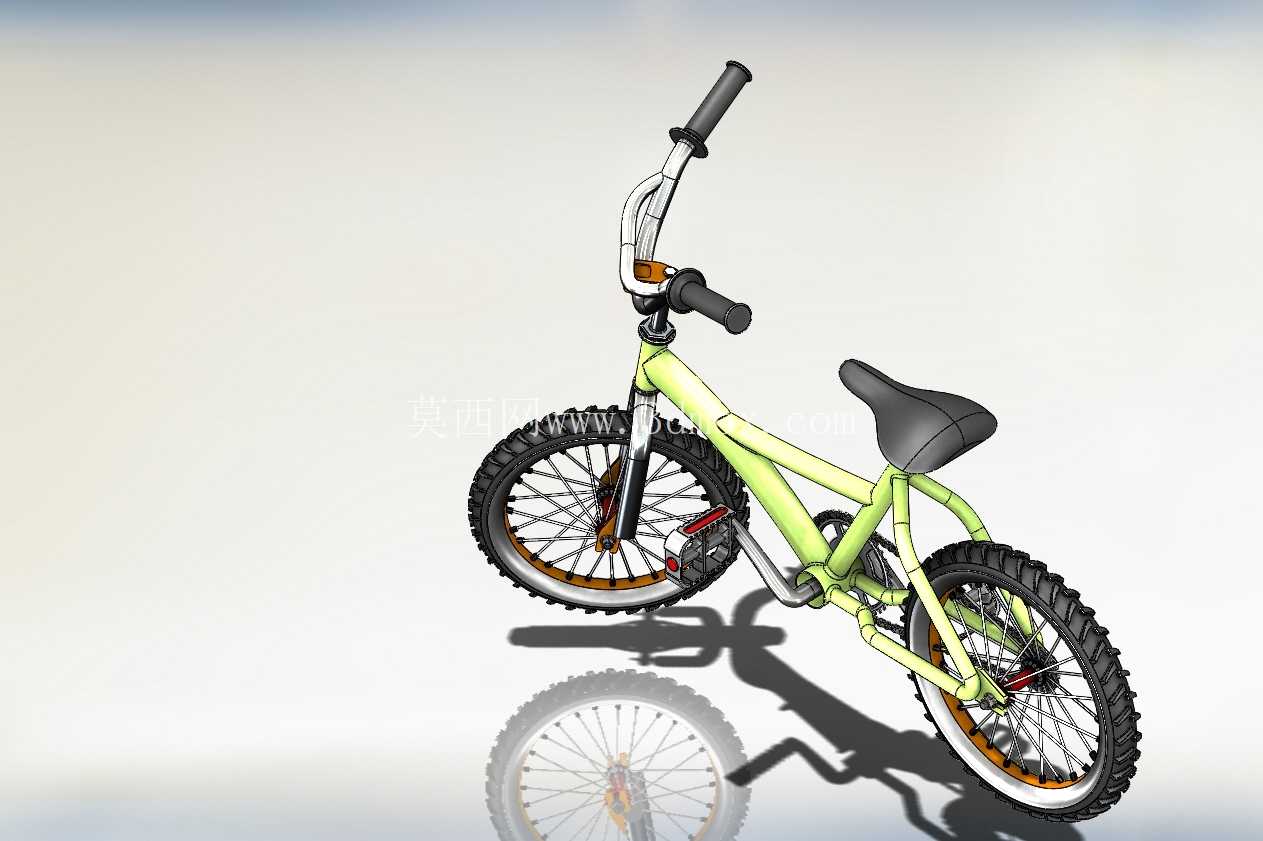

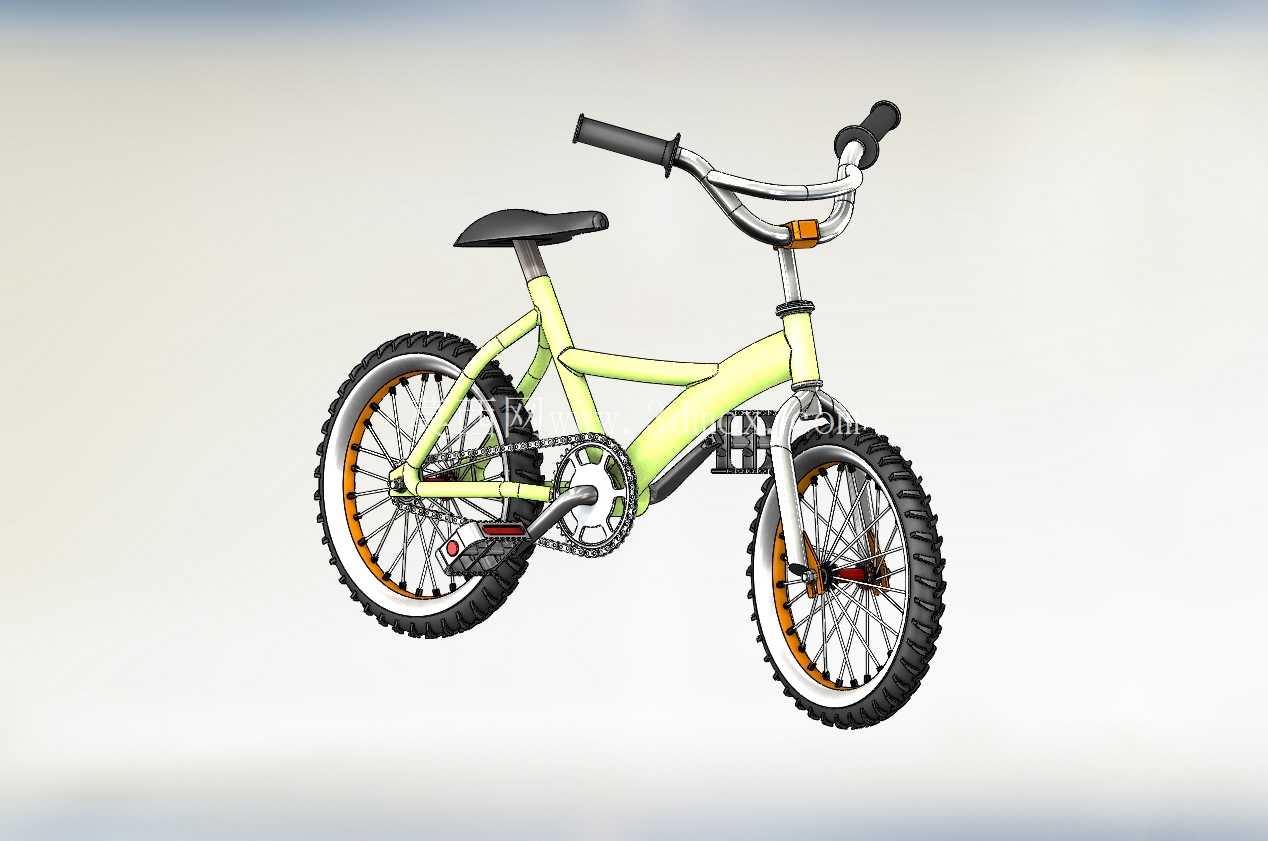

　　这款小轮径自行车的三维结构设计，核心面向低龄儿童短途代步、休闲骑行场景，可适配小区内部通行、公园休闲骑行、儿童骑行技能初学训练等多种日常使用需求，整体结构在满足基础骑行功能的前提下，充分考虑了儿童使用群体的操作特性与安全边界。从结构功能层面来看，整车采用经典的钻石型车架受力布局，车架主体采用一体化管材弯折成型设计，前三角区域承担骑行过程中的主要载荷，将骑行者的体重通过座管传递至五通位置，再通过后下叉、后上叉分散至后轮轴，前叉部分承担转向载荷与前轮的路面冲击，整体受力路径清晰，管材壁厚的设计在保证结构强度的前提下尽可能降低整车重量，适配儿童的操控力量上限。

　　转向系统采用小宽度燕把设计，把套位置做了防滑纹理处理，把横宽度控制在适配儿童肩宽的范围内，转向角度设置了物理限位，避免转向角度过大导致的侧翻风险，把立与前叉竖管的连接采用紧定螺钉锁紧结构，装配调试时可根据儿童的身高调整车把高度，适配不同成长阶段的使用需求。行走系统采用小直径充气轮胎，轮组采用钢丝辐条搭配金属轮圈的结构，辐条张力均匀分布，可承受骑行过程中的路面颠簸冲击，轮胎表面设置了块状防滑花纹，在铺装路面、轻微非铺装路面都能提供足够的抓地力，前后轮轴均采用标准快拆结构？不，考虑到儿童使用的安全性，轮轴采用螺母锁紧结构，避免非专业拆卸导致的轮组脱落风险，轮圈边缘做了圆弧钝化处理，避免尖锐边角造成的磕碰伤害。

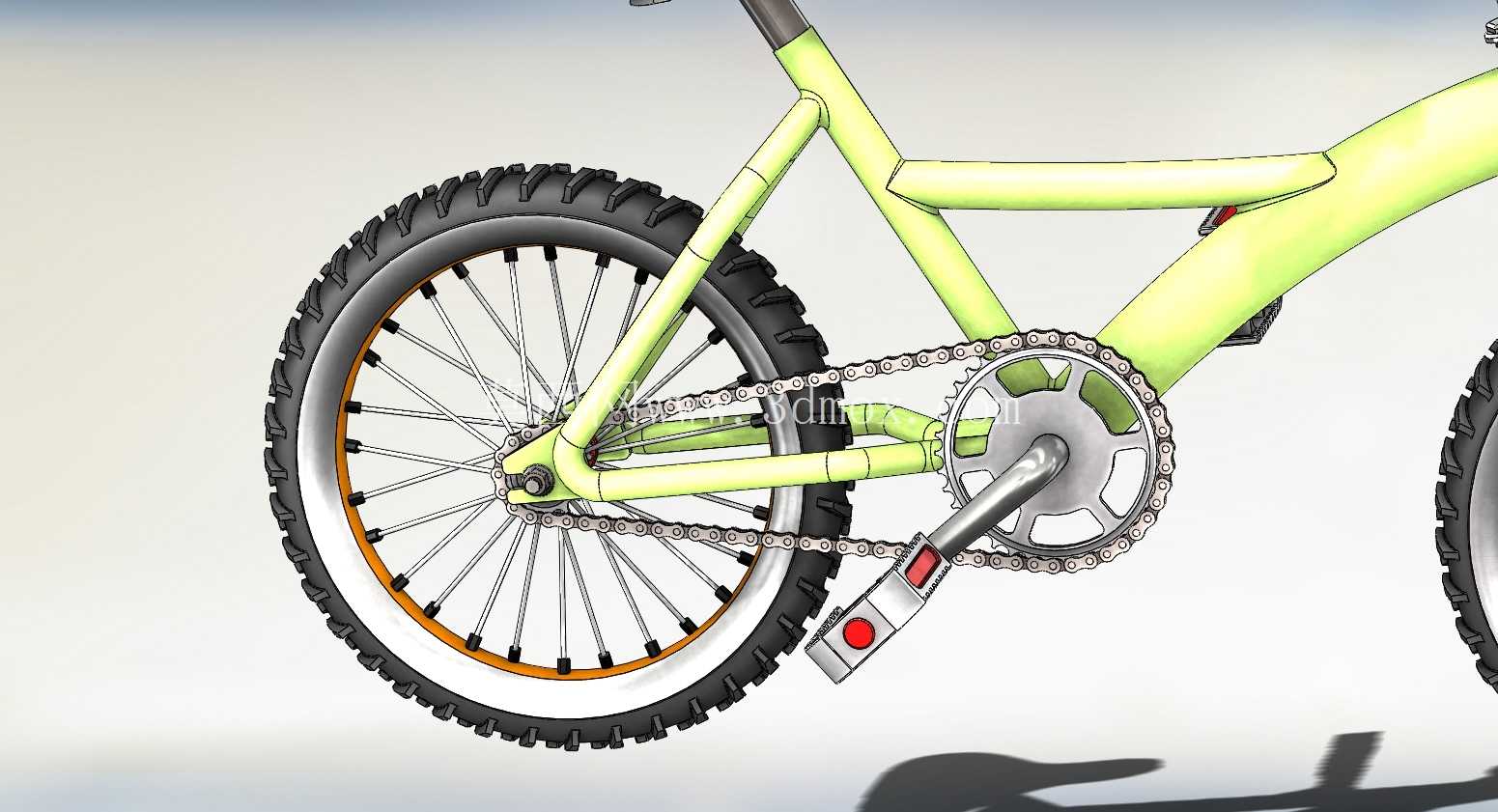

　　传动系统采用单速齿盘搭配飞轮的结构，没有设置变速机构，降低儿童的操作复杂度，齿盘外侧加装了全包围式护盘，避免骑行过程中裤脚卷入齿盘造成安全隐患，脚踏表面设置了防滑凸起，脚蹬轴采用标准滚珠轴承结构，转动阻力小，长时间使用也不会出现卡滞问题。制动系统采用钳形刹结构，刹车手柄的握距做了缩小设计，适配儿童较小的手掌尺寸，刹车力度的调校偏线性，不会出现制动力突然抱死导致的摔车风险，刹车拉线采用外套管防护，避免拉线外露造成的勾挂风险。鞍座采用宽面软质填充设计，座面弧度贴合儿童臀部形态，长时间骑行也不会出现明显的不适感，座管与车架座管采用夹环锁紧结构，可在较大范围内调整鞍座高度，适配不同身高的使用需求。

　　从安装边界尺寸来看，整车轮距控制在适合小半径转向的范围内，最小转弯半径可满足小区狭窄道路的转向需求，整车高度在鞍座降到最低位置时，可保证身高1米左右的儿童双脚平稳接触地面，停车时可稳定支撑身体，避免摔倒，整车的所有外露连接件均做了圆弧钝化处理，没有突出的尖锐边角，所有管线均沿车架管材布置，采用卡扣固定，避免管线晃动造成的干扰。设计过程中优先考虑了结构的易维护性，所有标准件均采用通用规格，后期更换易损件时不需要特殊定制，整车的装配逻辑遵循常规自行车的装配流程，生产端可直接沿用现有自行车的装配工装，不需要额外开发专用生产设备，可有效降低生产制造成本。结构建模过程中对所有运动部件做了干涉检查，转向过程中前叉不会与车架、挡泥板等部件发生碰撞，曲柄转动过程中不会与后下叉发生剐蹭，轮组转动过程中不会与车架、刹车部件产生摩擦，所有配合位置的公差设置均符合自行车行业的通用装配标准，可直接对接生产端的加工工艺要求，不需要额外做结构调整。
