小型四旋翼航拍巡检无人机结构设计

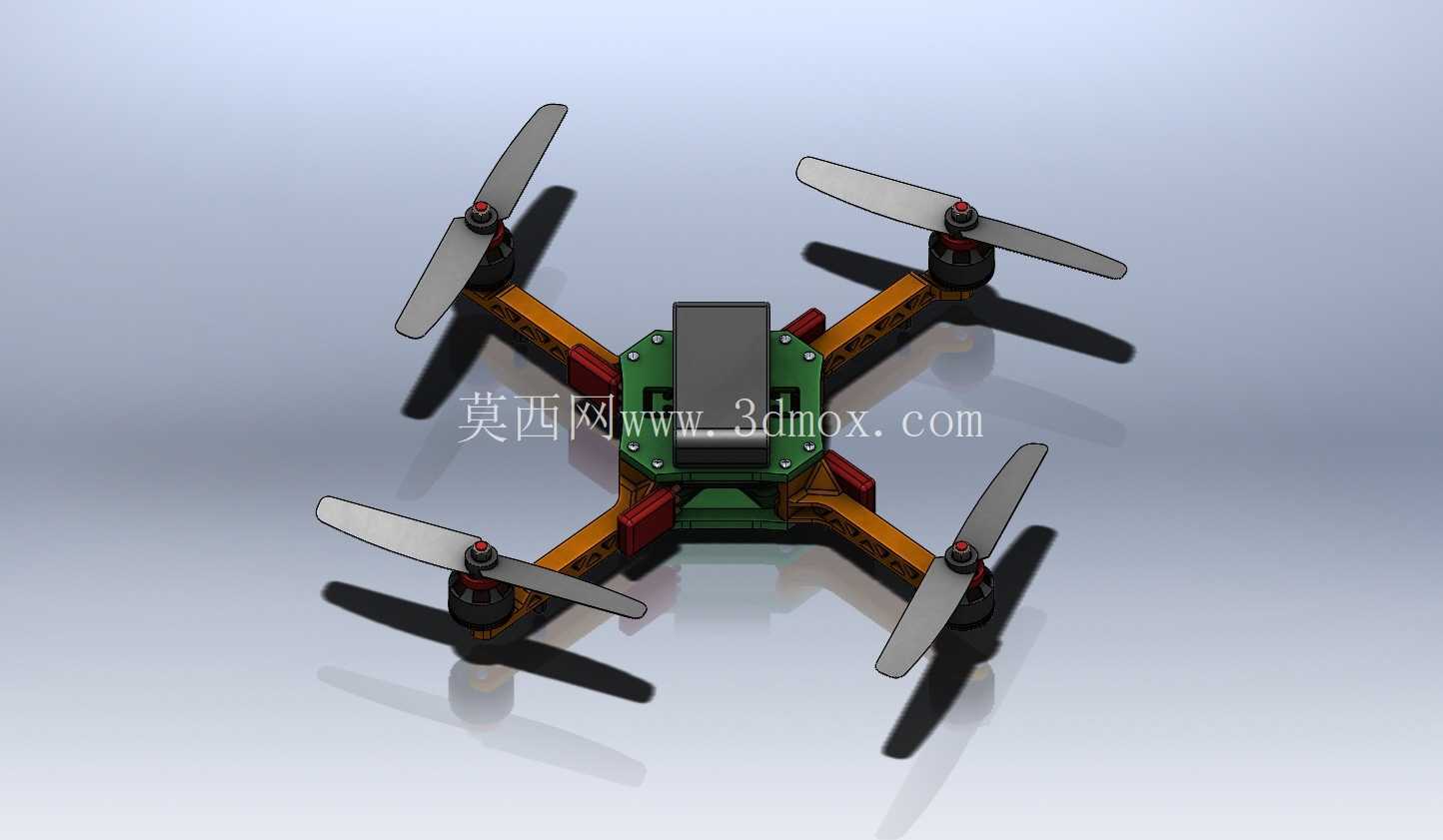

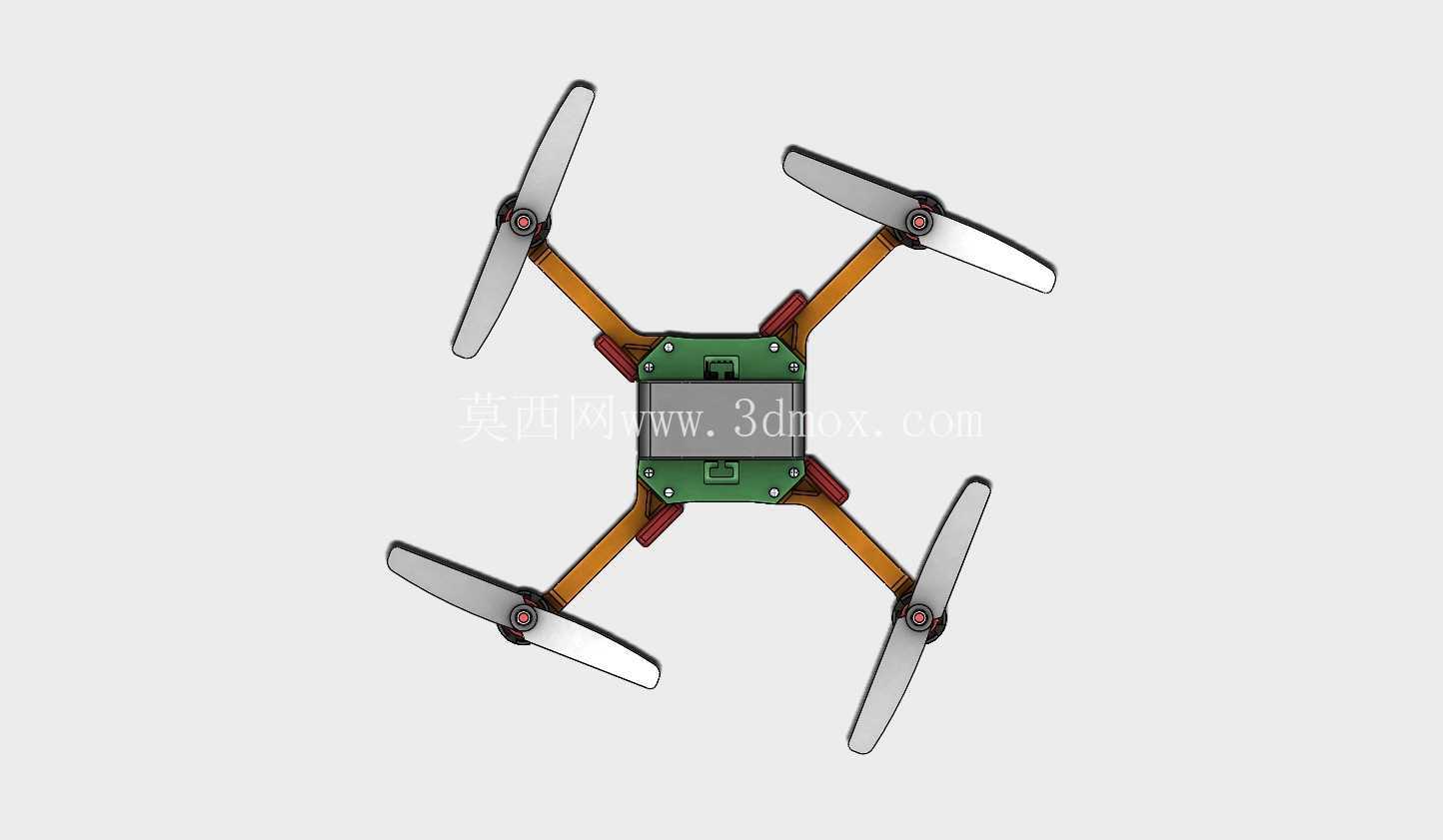

　　这款四旋翼飞行器的结构设计，核心围绕低空小范围作业场景的实际需求展开，日常可覆盖园区安防巡检、农田作物长势巡查、小型活动航拍记录、狭小空间环境探测等多个应用场景，相比大型工业级无人机，它的部署门槛更低，单人即可完成起降操作，不需要专用的起降场地，在楼宇间、林地间隙这类狭窄空域也能灵活穿行，适配很多大型设备无法覆盖的作业需求。从功能特性来看，整机采用X型四旋翼布局，四个旋翼分别布置在机臂末端，对角旋翼旋转方向一致，相邻旋翼转向相反，通过调节不同旋翼的转速差即可实现俯仰、横滚、偏航全方向的姿态调整，悬停状态下的姿态稳定性足以支撑搭载轻量化的拍摄模块、环境传感模块完成定点数据采集，机臂与中心机架的连接位置做了受力强化，日常作业中如果出现轻微的擦碰，不会出现机臂断裂、机架变形的问题，日常维护只需要更换受损的螺旋桨即可，不需要对核心机架结构进行拆解维修。

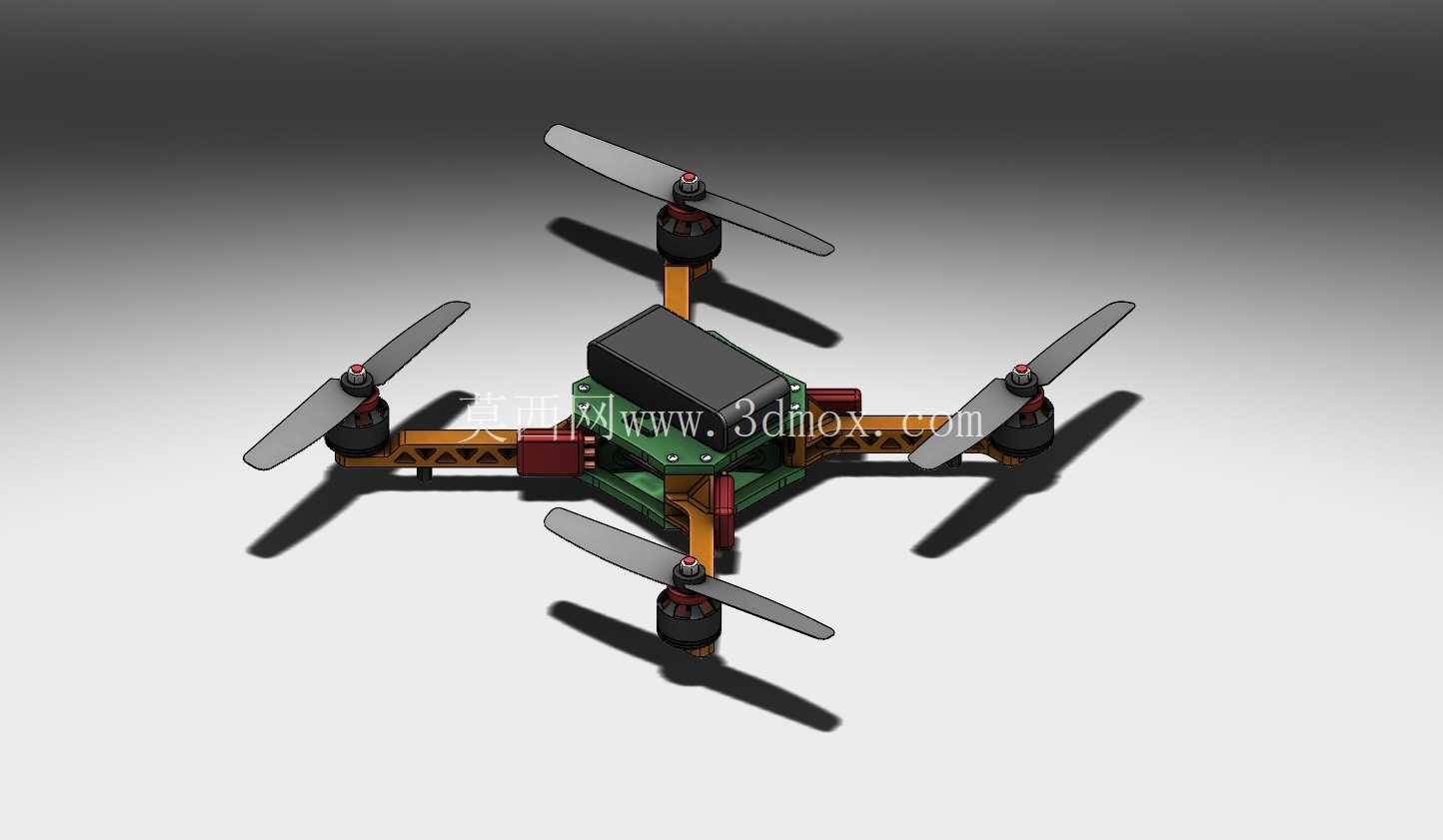

　　设计过程中优先考虑了载荷分布的合理性，核心的飞控板、电池模块全部布置在中心机架的几何中心位置，降低整机的重心偏移量，减少飞行过程中的姿态修正能耗，延长单次作业的续航时长；电池仓采用快拆结构设计，不需要借助额外工具即可完成电池更换，外场作业时可以通过替换备用电池快速恢复作业状态，减少等待时间。机架主体采用分层堆叠的结构设计，最上层为设备安装层，可以根据不同的作业需求搭载对应的功能模块，比如航拍作业时加装轻量化摄像头模组，环境监测时加装气体检测、温湿度采集模块，不需要改动主体机架结构即可完成功能拓展；中间层为飞控与电调安装位，所有走线全部沿机臂内部的走线槽布置，避免线材外露在飞行过程中被气流吹动干扰旋翼，也能减少线材被树枝、建筑边角剐蹭断裂的风险；最下层为电池安装位，电池通过卡扣结构固定在机架底部，降低整机重心的同时，也能在轻微坠机时起到一定的缓冲作用，减少核心电子元件受到的冲击力。

　　外形尺寸方面，整机对角旋翼的轴距控制在250毫米级别，单支螺旋桨长度为6英寸，机臂展开后的最大外接圆直径不超过380毫米，收纳时可以将机臂沿中心转轴向内折叠，折叠后的整体尺寸可以控制在150毫米见方的范围内，能够轻松放入普通双肩包的侧袋中，方便外场作业携带。安装边界上，中心机架的设备安装平面预留了通用的M2螺丝安装孔位，孔位间距兼容市面上绝大多数轻量化的飞控板、电调、图传模块的安装尺寸，不需要额外打孔即可完成核心元件的装配；机臂末端的电机安装座适配22系列外转子无刷电机的安装孔距，电机座与机臂之间设置有减震胶圈，能够过滤电机高速转动产生的高频震动，避免震动传递到中心机架影响飞控的姿态传感器精度，也能减少航拍画面的果冻效应。

　　实际作业过程中，这款结构的无人机可以在三级以下风力的环境中稳定悬停，飞行速度可以根据作业需求在0-12米每秒的区间内调节，低速巡检状态下可以清晰识别地面1厘米大小的物体，满足日常巡检、航拍的精度需求；机架的所有受力部件全部做了有限元受力校核，在最大起飞重量下，机臂的最大形变量不超过0.5毫米，不会因为飞行过程中的受力变形导致旋翼平面倾斜，影响飞行稳定性。针对日常作业中容易出现的坠机风险，机架的四个机臂末端都设计了可替换的防撞结构，出现碰撞时首先由防撞结构吸收冲击力，避免电机、机臂主体受损，降低日常使用的维护成本。
