自制20吨H型架铝管加工液压压力机

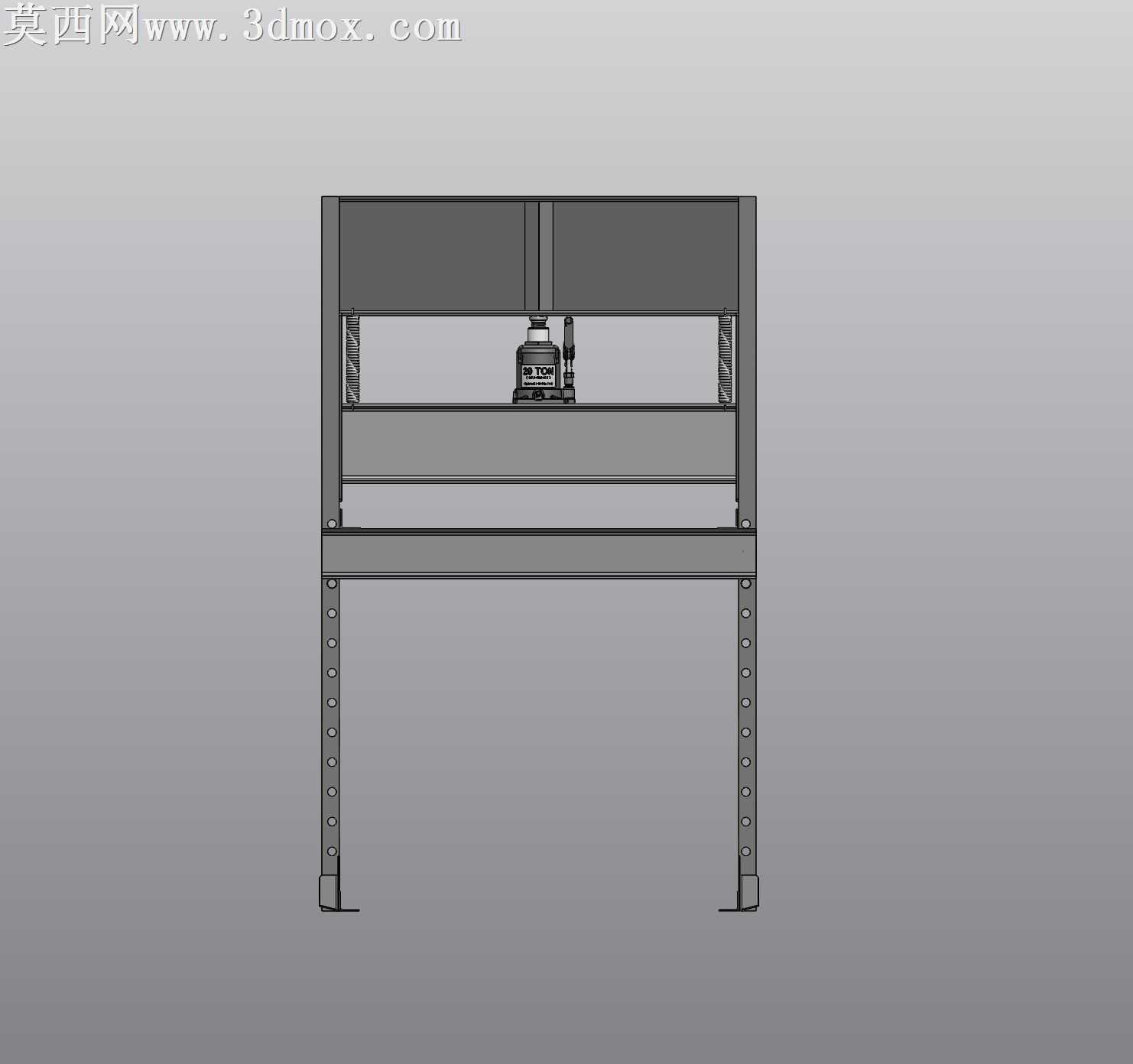

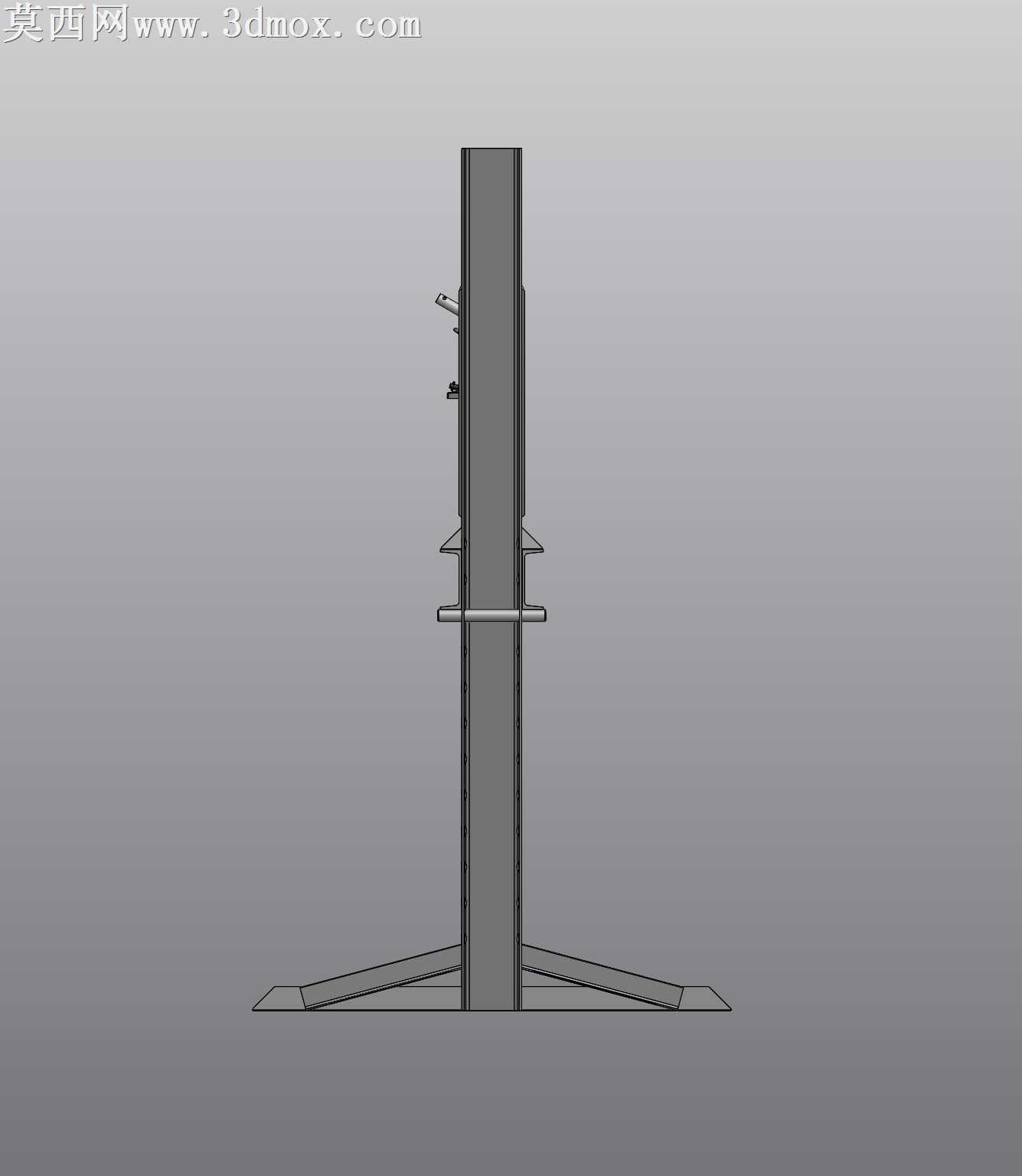

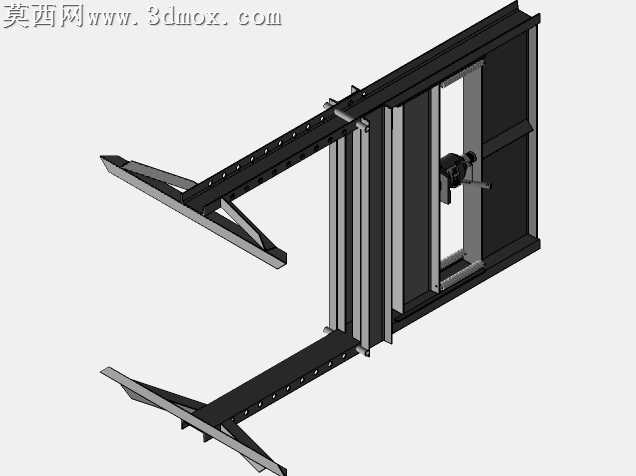

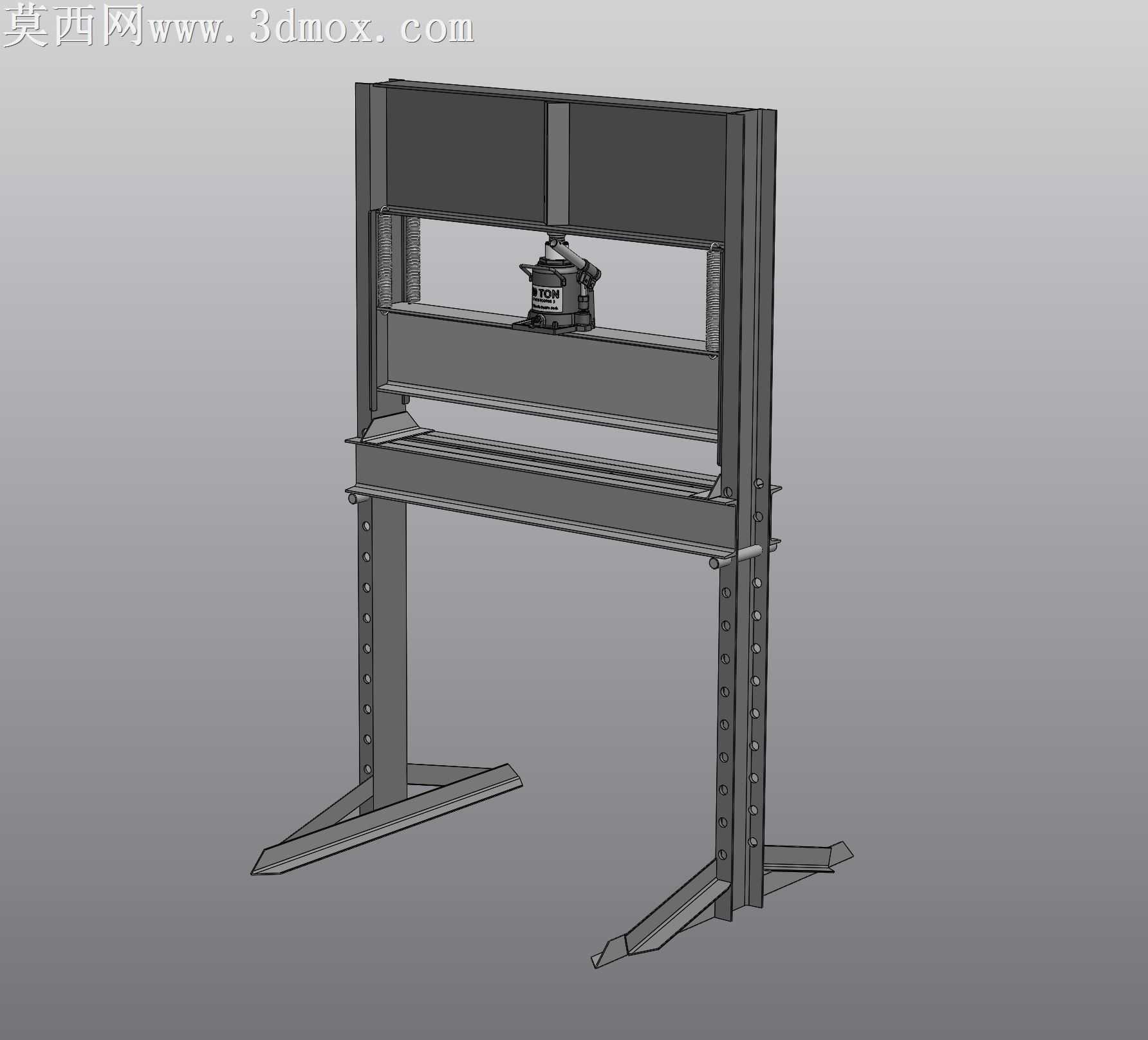

该三维模型为适配铝管压制加工需求设计的H型架液压压力机，整体采用龙门式H型框架结构，建模阶段通过参数化设计完成各部件的尺寸匹配，以SolidWorks完成全装配体建模，同步输出STEP、IGES通用格式文件适配多软件调用，搭配渲染文件呈现设备的真实外观效果。模型构建过程中，首先完成两侧立式支撑立柱的建模，立柱采用厚钢板折弯焊接的结构形式，沿立柱高度方向等距排布多组调节孔位，用于适配不同加工高度的作业需求，孔位间距经过参数化校验，保证孔位同轴度与承重强度匹配20吨的额定载荷。上下横梁部分采用箱型焊接结构建模，上横梁预留液压千斤顶的安装定位槽，中部活动横梁配套导向滑块结构，与立柱的导向面做间隙配合设计，建模时预留合理的装配公差，模拟真实设备的滑动导向精度，避免活动横梁下压过程中出现偏载问题。底部工作台采用加厚钢板结构，表面预留T型槽安装位的建模特征，用于固定加工工装与待加工铝管工件，底部支撑脚采用外伸式三角加强结构，建模时通过有限元受力分析逻辑优化支撑脚的倾斜角度与板材厚度，保证设备承压时的整体稳定性，避免作业过程中出现倾覆风险。动力单元采用20吨卧式液压千斤顶作为压力输出部件，建模时完整还原千斤顶的泵体、压杆、油缸、复位弹簧等细节结构，千斤顶与上横梁的安装座采用螺栓连接的装配设计，活动横梁与千斤顶顶杆做同轴定位设计，保证压力输出的同轴度。渲染阶段为不同部件赋予对应材质：框架结构赋予热轧钢板的哑光金属材质，表面做轻微的氧化质感处理，千斤顶部件赋予黑漆涂装的金属材质，导向部位赋予抛光钢的亮面金属材质，支撑脚底部赋予防滑耐磨的粗糙钢材质感，通过环境光遮蔽效果强化各部件的装配层次，清晰呈现设备的结构逻辑。设计过程中围绕自制加工的落地性做结构优化，所有板材均采用常规市面可采购的标准厚度钢板，连接部位优先采用螺栓装配而非满焊结构，降低自制加工的难度，调节孔位采用等距通用尺寸，方便使用者根据加工需求快速调整活动横梁的初始高度，适配不同长度规格的铝管压制作业，整体结构无复杂异形曲面，所有零部件均可通过常规的切割、钻孔、焊接工艺完成加工制作，模型完整还原了设备的装配关系与结构细节，可直接用于加工参考、作业演示或工装方案验证。
