龙门式千斤顶压力机静力学仿真设计

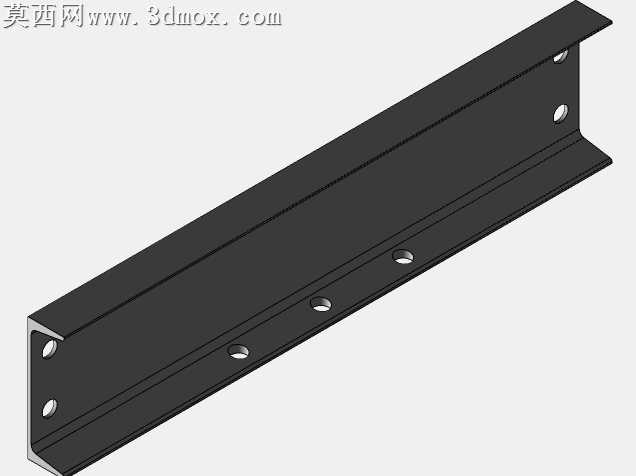

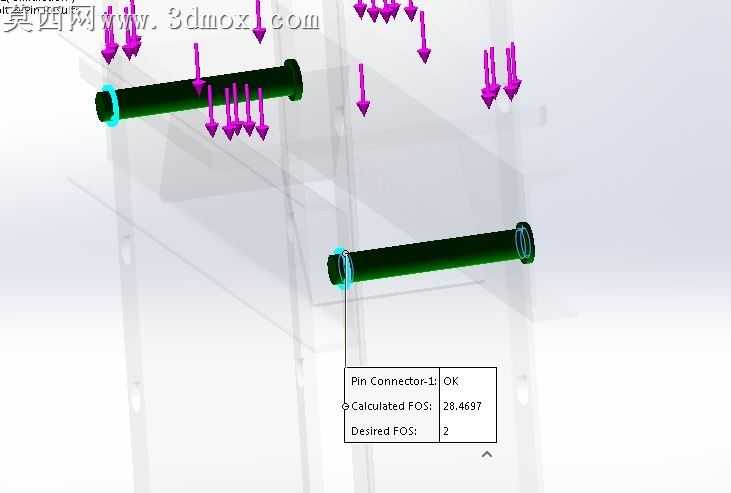

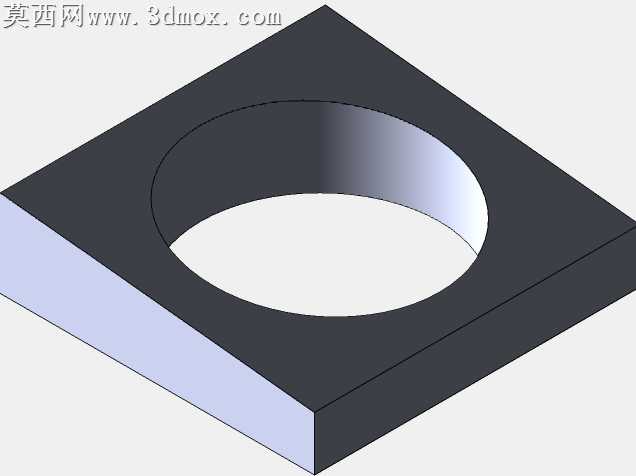

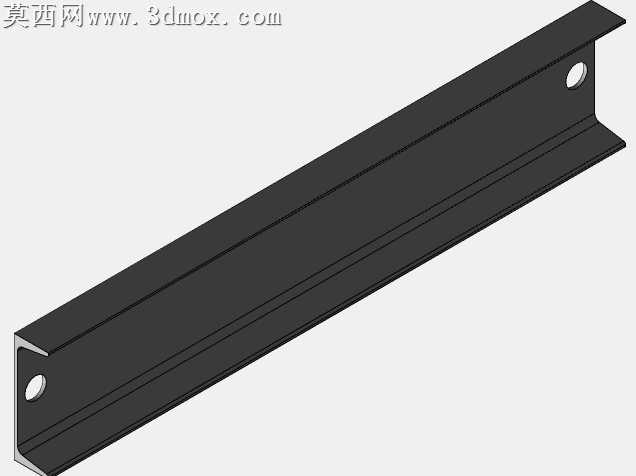

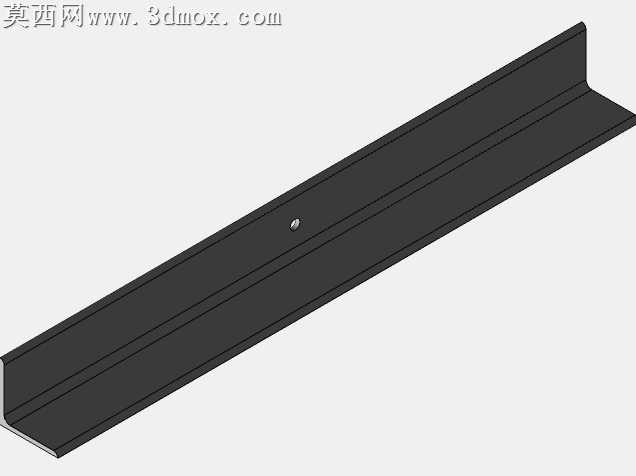

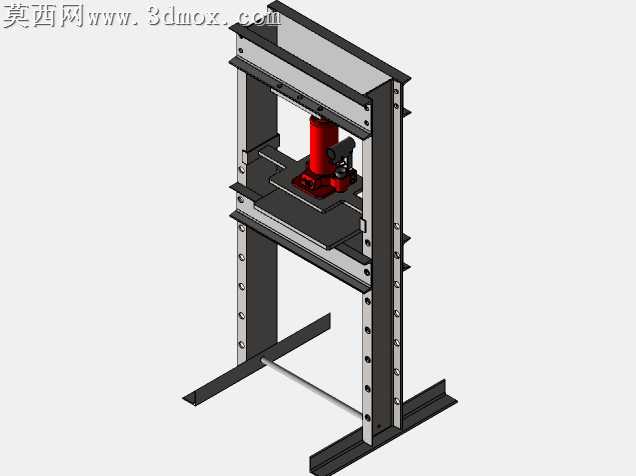

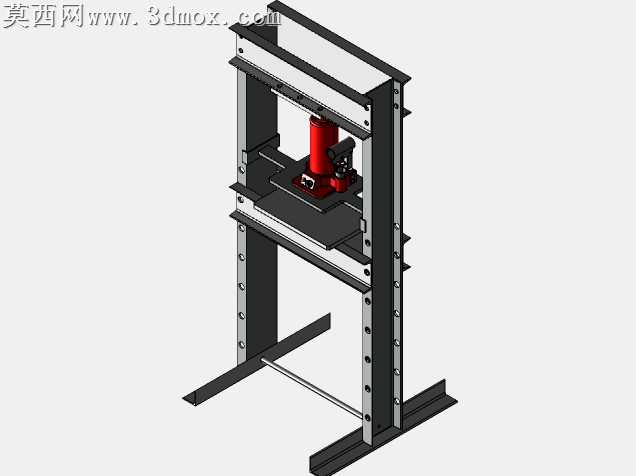

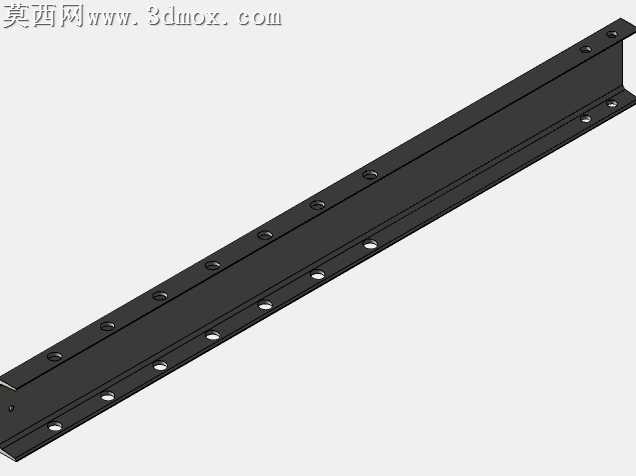

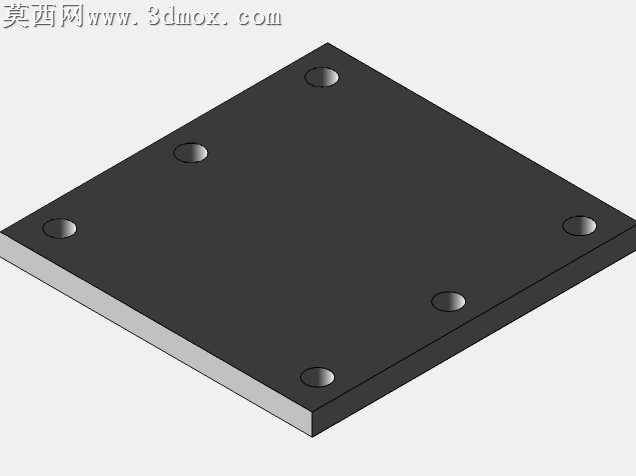

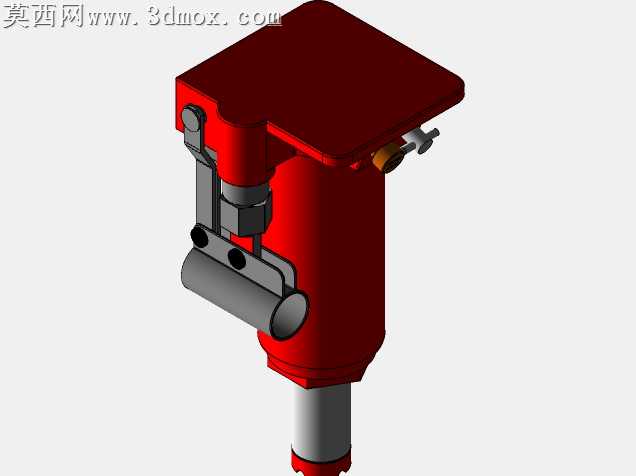

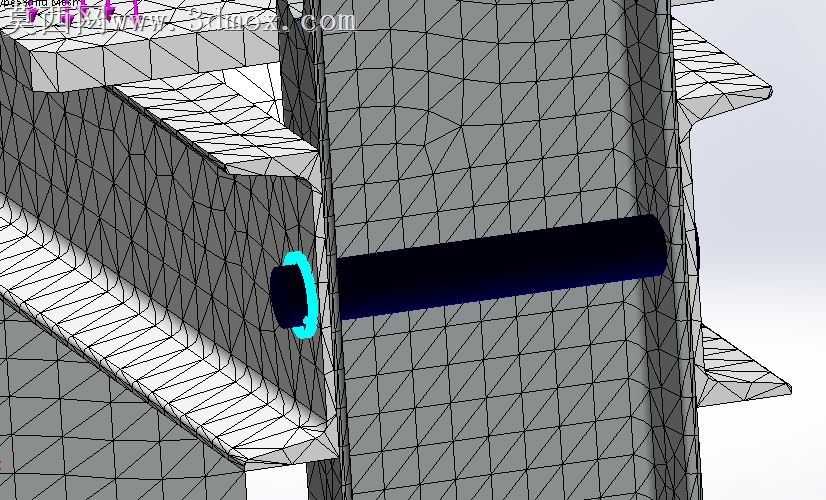

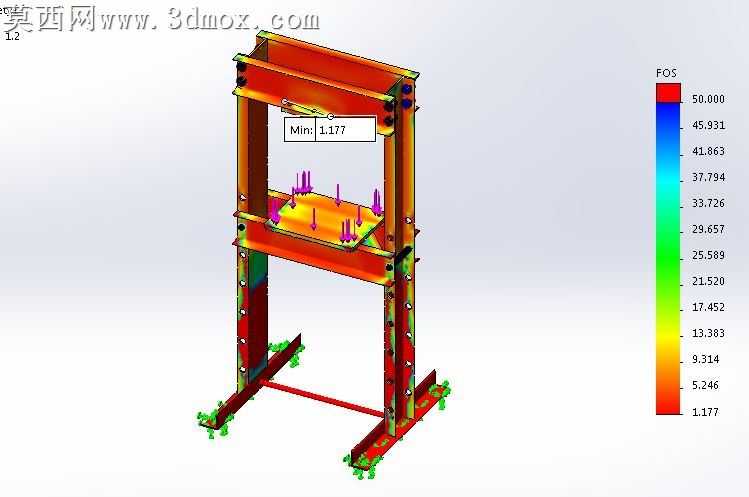

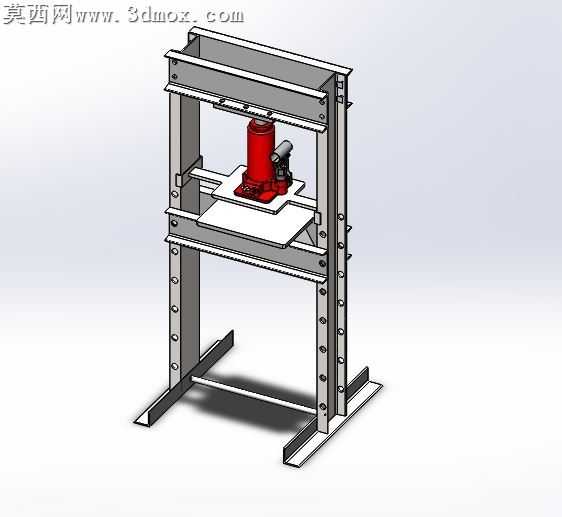

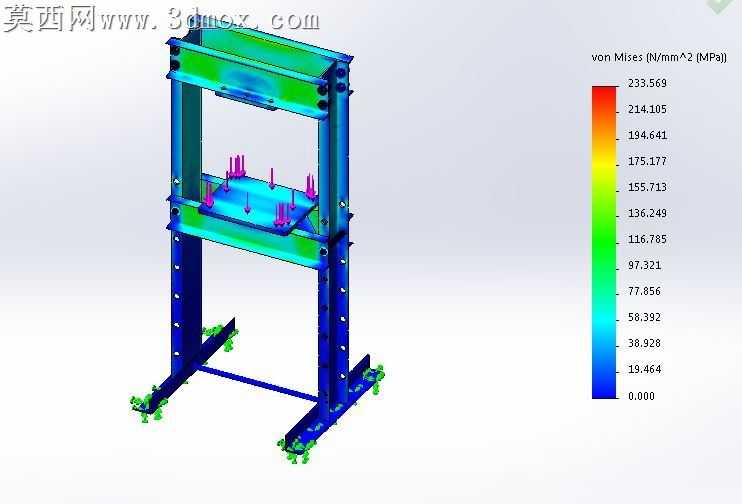

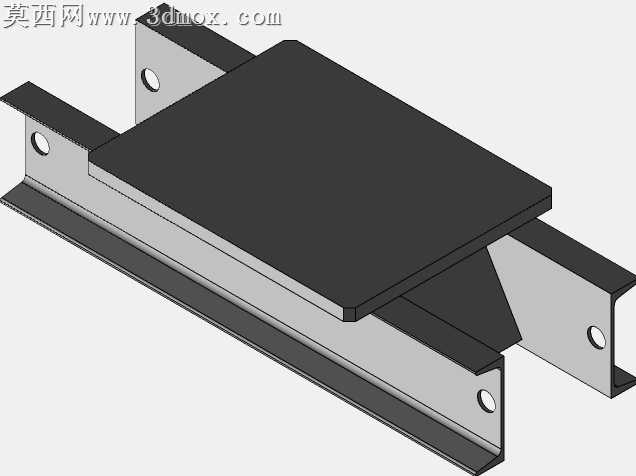

本作品为龙门式千斤顶压力机的三维建模与静力学仿真设计成果，整体采用SolidWorks完成全参数化三维建模，对机架立柱、上下横梁、工作台、底部支撑脚等所有结构件进行1:1尺寸还原，建模过程中严格遵循机械加工装配逻辑，对螺栓连接位、定位孔、加强筋结构进行精细化特征绘制，未对非关键小特征做过度简化，保证模型结构与实际加工工件的一致性。模型完成装配后添加对应材质属性，机架主体结构采用Q235结构钢材质参数，匹配对应弹性模量、泊松比、密度等物理属性，连接部位根据实际装配关系添加绑定、接触等约束条件，底部支撑脚位置添加固定约束模拟设备落地安装的固定状态，在工作台承压面及千斤顶作用位置施加对应额定载荷，完成静力学仿真前处理工作。仿真结果通过云图直观展示整机应力分布状态，从结果云图可观测到整机应力最大值出现在上横梁与立柱连接位置，最小值分布于底部支撑脚边缘区域，整体应力水平远低于材料屈服强度，验证了机架结构设计的合理性与安全冗余度；同时通过仿真可识别结构应力集中区域，为后续结构优化提供数据支撑，可针对性对高应力区域做加强筋加厚、圆角过渡处理，对低应力区域可适当减重优化，在保证结构强度的前提下降低设备整体重量与制造成本。整体结构采用双立柱龙门框架形式，具备结构稳定性好、承压能力强、操作空间开阔的特点，工作台可根据压装需求调整高度位置，适配不同高度工件的压装作业需求，底部支撑脚设置安装孔位可通过膨胀螺栓与地面固定，避免承压作业时设备出现偏移晃动，该模型可直接用于液压压装设备的结构设计参考、教学演示以及二次优化开发，能够帮助设计人员快速掌握龙门式压力机的结构组成与受力特性，缩短同类设备的研发设计周期。
