铣床用1/2-13螺栓组合夹具套装

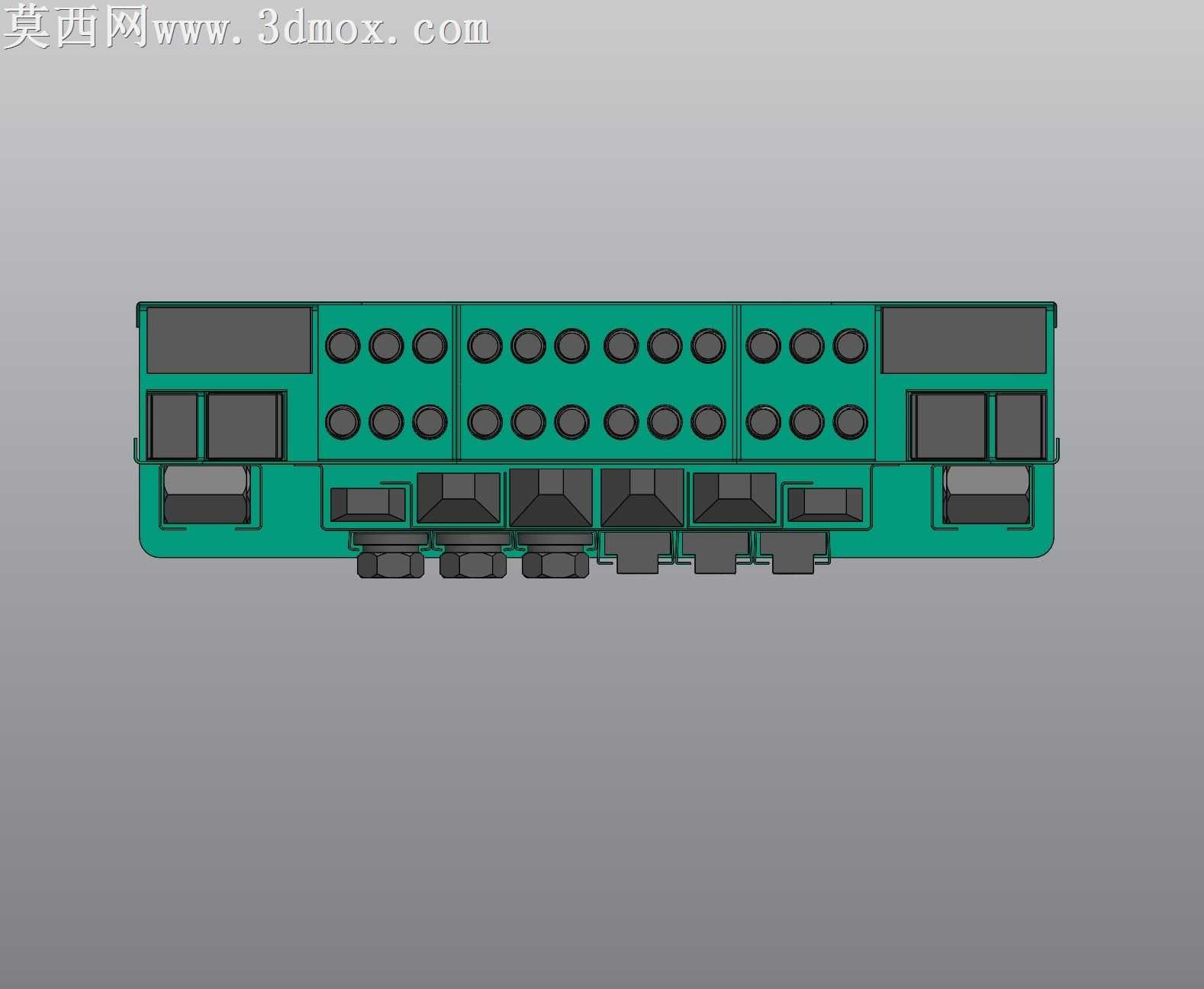

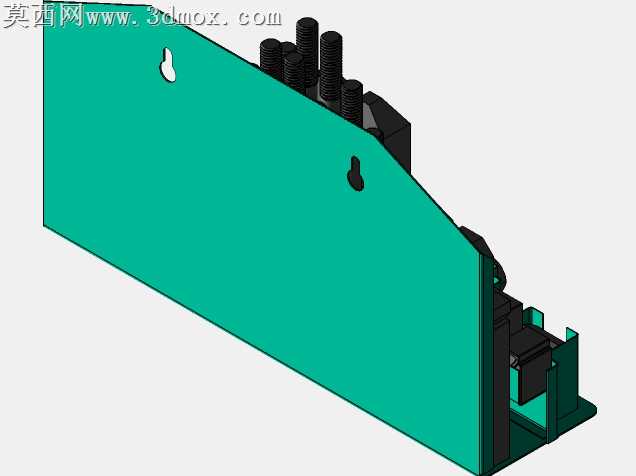

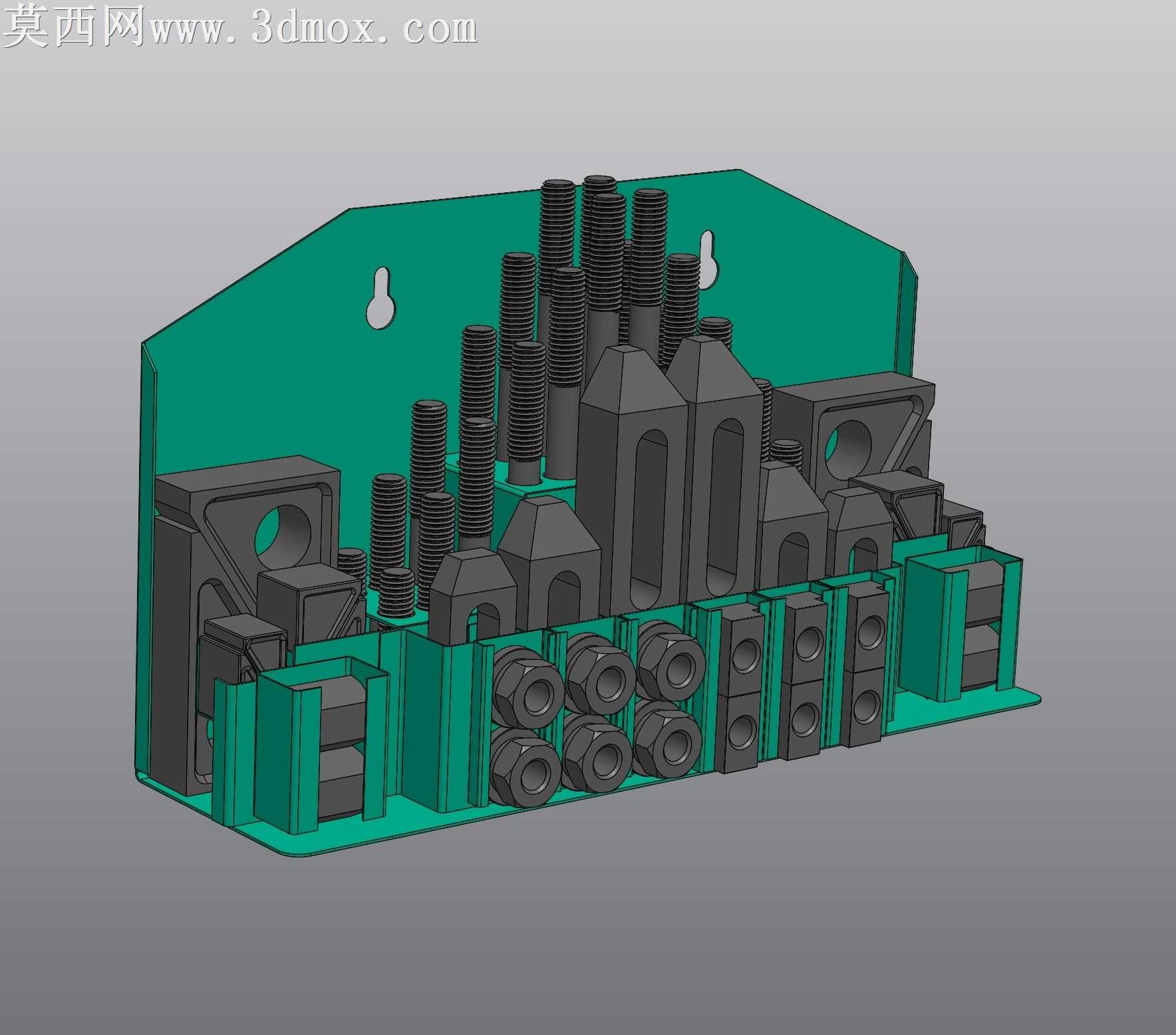

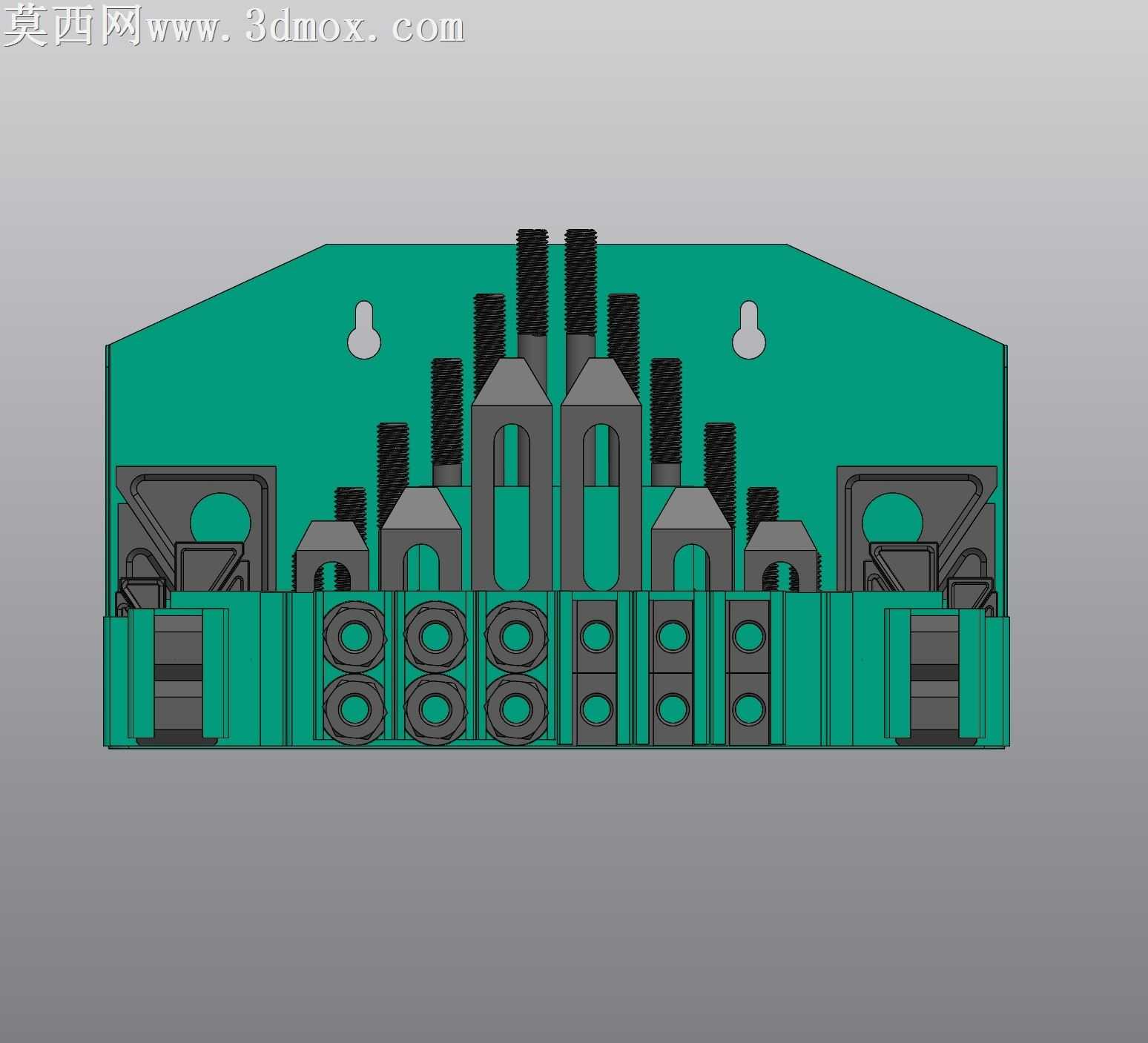

本作品为适配铣床加工场景设计的1/2-13规格螺栓组合夹具套装，采用三维参数化建模方式完成全零件构建，建模过程中严格遵循机械加工工装的实际尺寸公差标准，对每一类夹具零件的装配间隙、配合精度都做了对应参数约束，确保模型可直接对接实际生产的加工参考需求。模型整体采用分层收纳式基座设计，基座主体设置有壁挂安装孔位，可实现工装的墙面挂装收纳，同时基座内部做了分区卡槽结构，能够将不同规格、不同功能的夹具零件分类规整放置，避免工装零件散落丢失，适配车间工位的工装管理需求。材质渲染方面，对基座的收纳主体部分采用深绿色喷塑金属材质表现，还原工业工装常见的表面防护处理质感，对各类螺栓、压块、定位块、螺母等功能零件采用发黑处理的碳钢材质渲染，精准还原金属零件的哑光磨砂金属质感，对带螺纹的零件做了精准的螺纹牙型建模，没有采用贴图替代螺纹结构，可清晰展示螺纹的旋合结构与规格特征。整套夹具包含不同长度的压紧螺栓、不同形制的阶梯压块、带定位孔的支撑块、T型槽适配螺母、可调定位挡块等多类零件，可组合实现不同外形尺寸工件的装夹固定，既可以在铣床工作台完成复杂异形零件的装夹定位，也可作为焊接工装的组成部件完成焊接工件的位置固定，设计过程中充分考虑了工装的通用性与组合灵活性，不同零件之间可通过螺栓连接实现多维度的位置调整，满足不同加工场景下的装夹压紧需求。建模时对所有零件做了独立的实体构建，未出现合并实体丢失零件特征的问题，每一个零件都保留了独立的建模参数，可单独导出用于零件加工出图，装配体模式下保留了完整的装配配合关系，可直观演示各类夹具零件的组合使用方式，为机械加工场景的工装选用、组合装夹方案设计提供直观的三维参考。
