带加长销滚子链轮传动组件设计

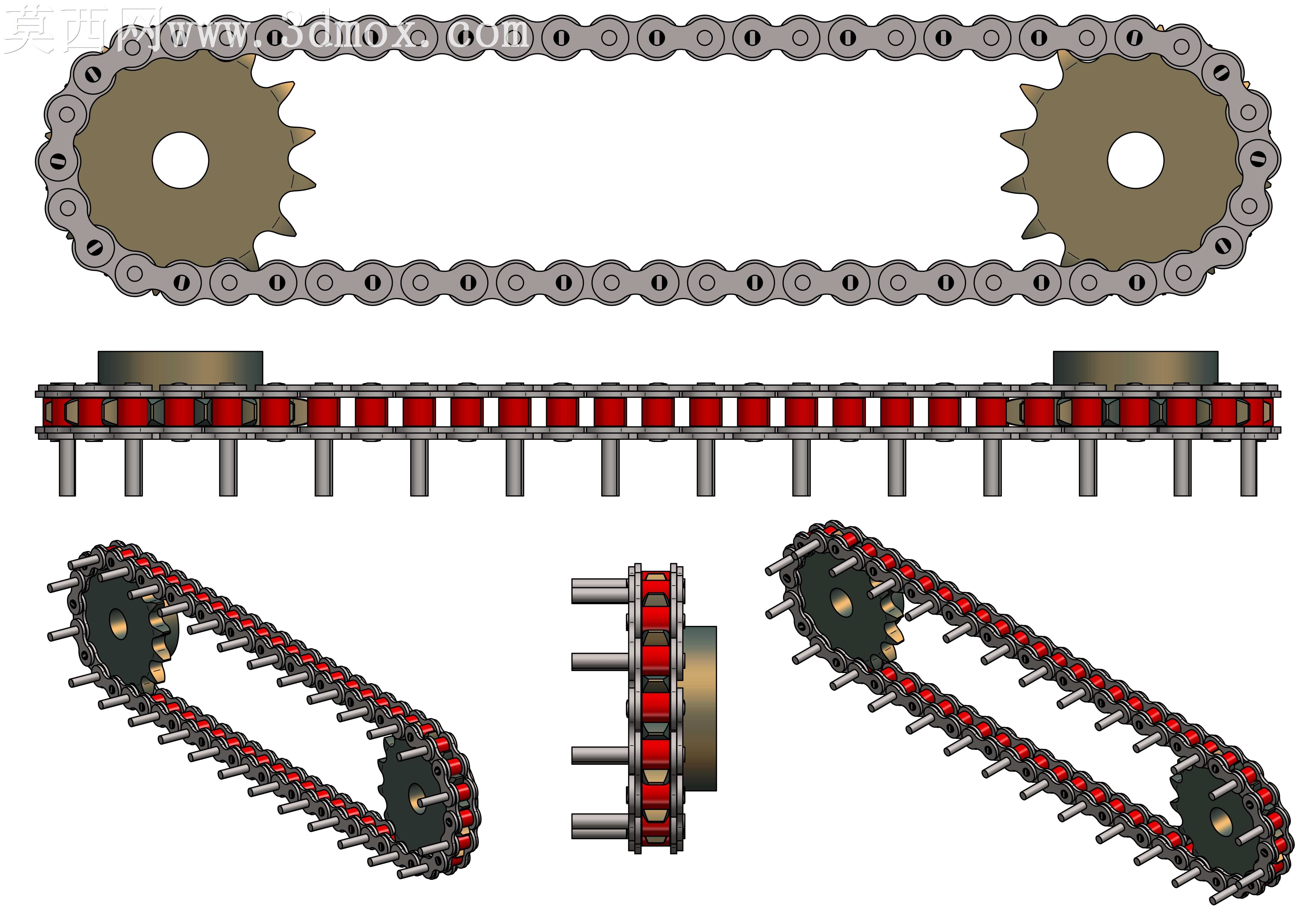

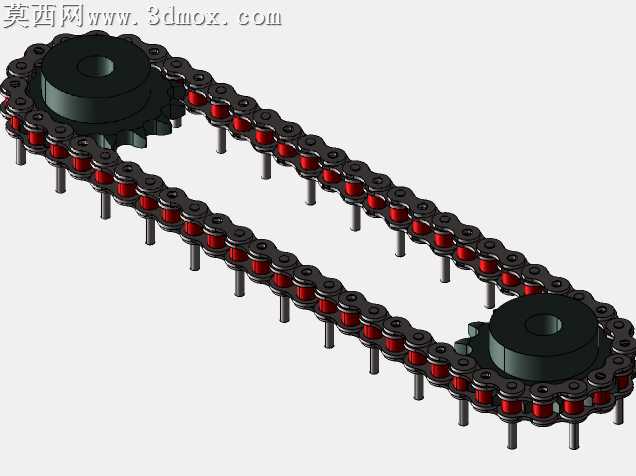

本作品为带加长销的滚子链与配套链轮组成的链传动组件，在三维建模过程中，首先依据ANSI 80标准滚子链的参数规范，完成单个链节的结构建模：精准还原内链板、外链板、套筒、滚子以及加长销轴的各部分尺寸，其中加长销轴突出外链板的长度严格匹配设计需求，保证后续可搭载外置附件实现输送、拨料等拓展功能。建模时对链节之间的铰接配合关系做了严谨的运动约束设置，确保链节弯折角度符合实际链传动的运动范围，避免出现运动干涉问题。链轮部分按照对应链号的齿形参数完成齿廓绘制，保证轮齿与滚子的啮合间隙合理，既可以顺畅啮合传动，又不会因间隙过大产生传动冲击。完成单个链节与链轮建模后，通过阵列、配合约束完成整根链条的装配，还原链条环绕两个链轮的张紧状态，同时搭建了链条的剖面展示结构，清晰呈现链节内部各零件的装配层级关系。材质与渲染环节，针对不同零件匹配对应材质属性：链板与链轮采用调质钢材材质，调整金属粗糙度与反光度还原金属加工后的哑光金属质感，滚子部分做了稍亮的金属质感处理以区分不同零件，加长销轴的端部做了倒角细节处理并匹配光亮金属材质，部分展示视角中对链节内部衬套部分做了红色材质区分，方便观看者快速识别内部结构。设计过程中充分考虑链传动的实际应用场景，加长销轴的设计突破了普通滚子链仅能传递动力的局限，可在销轴伸出端安装各类工装附件，适配输送线、同步拨料机构等多种工业场景，整套模型完整呈现了该类特殊滚子链传动的结构细节，可直接用于传动方案验证、机构运动仿真以及相关设备的设计参考，各零件的建模精度满足工程出图、装配校验的使用需求，不同视角的渲染图分别展示了组件整体传动形态、剖面内部结构、单组链节与链轮的啮合细节，全方位呈现该传动组件的结构特点。
