塑料壳体零件注塑模具结构设计

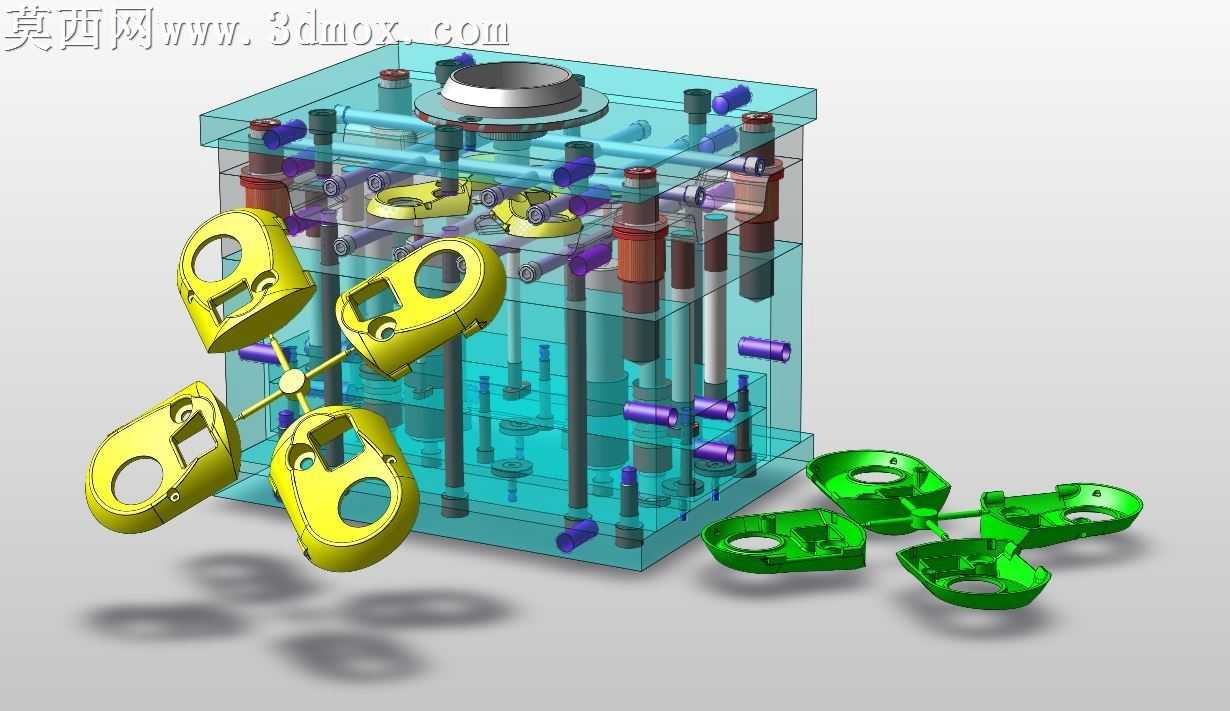

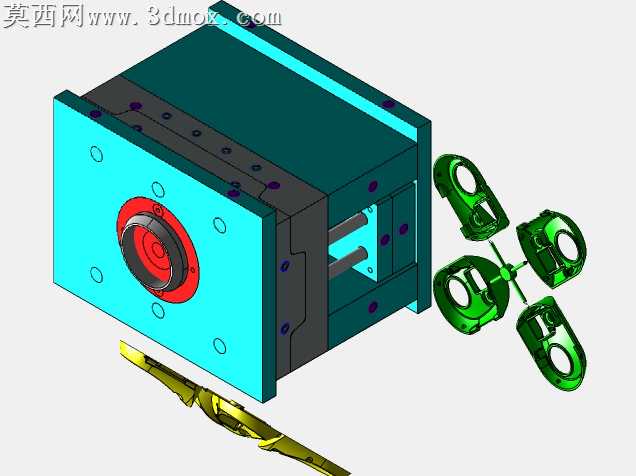

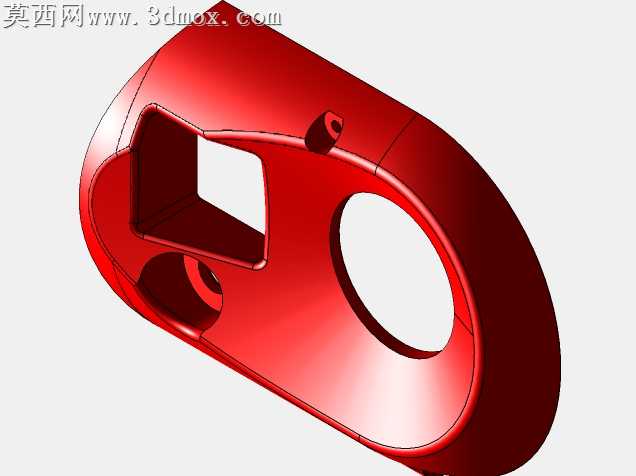

本套注塑模具采用三维建模完成整体结构设计，针对带异形挂孔的塑料壳体零件实现一模四腔的高效注塑成型方案，建模过程中对模具各系统进行了完整的参数化搭建，可清晰展示模具内部的全部装配关系。模型通过半透明渲染处理模架主体部分，直观呈现内部的冷却水路、顶出机构、浇注系统与导向定位结构，水路采用多回路分层布局，围绕型腔周边均匀排布，可保证注塑过程中模温均衡，有效减少塑件成型后的翘曲变形缺陷。浇注系统采用平衡式流道设计，搭配潜伏式浇口结构，可在开模时自动实现浇口与塑件的分离，减少后续人工修剪工序。顶出机构采用顶杆与推板结合的组合式顶出方案，针对塑件的薄壁结构优化顶杆排布位置，避免顶出过程中出现塑件顶白、变形问题。模架部分选用标准模架进行适配修改，导柱导套组件做了精准的同轴度定位设计，保证模具开合模过程的运动精度，同时针对不同功能的模具零件做了差异化材质赋予：型腔型芯部分采用高亮金属材质模拟模具钢的抛光质感，冷却水路采用蓝色半透明材质区分，顶杆、复位杆、紧固螺丝等标准件采用深灰金属材质，成型后的塑件分别采用亮黄色与亮绿色工程塑料材质渲染，清晰区分不同批次的成型效果。设计过程中充分考虑模具的加工工艺性与装配合理性，对各零件的配合公差、安装避让空间都做了对应设计，避免出现装配干涉问题，同时完整还原了注塑模具从合模注塑、保压冷却到开模顶出的全流程结构逻辑，可直观展示塑料壳体零件从熔融原料到成型成品的模具工作过程，整套模型结构完整，各部件装配关系清晰，渲染效果层次分明，能够清晰展现注塑模具的典型结构组成与设计思路。
