螺丝注塑成型模具三维结构设计

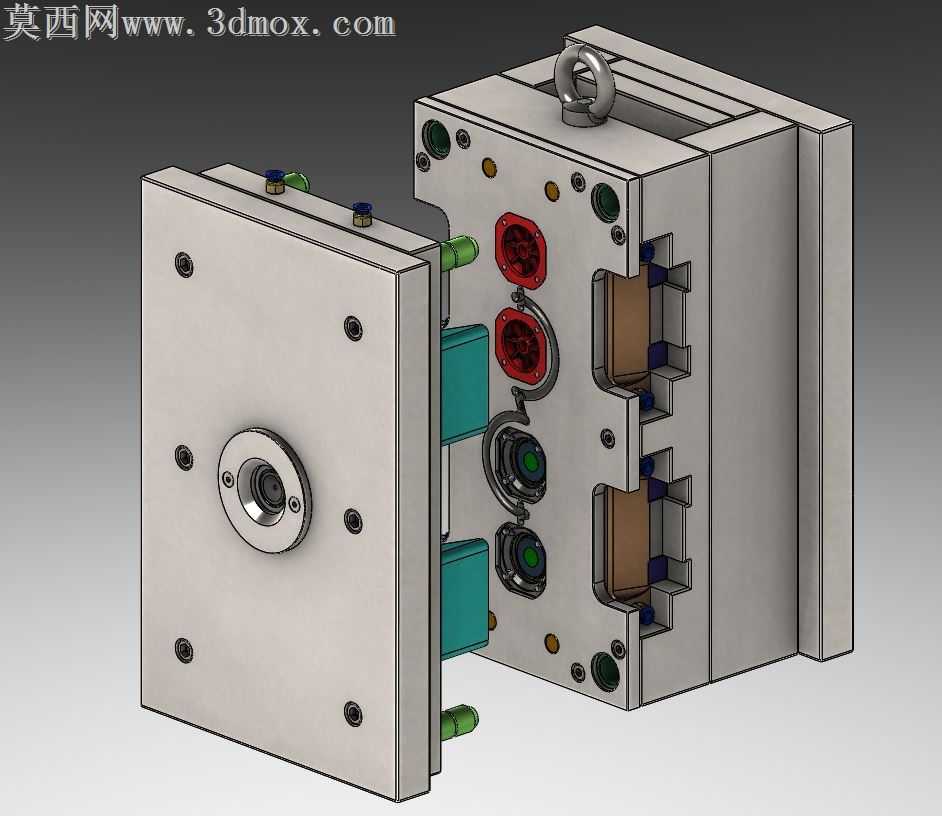

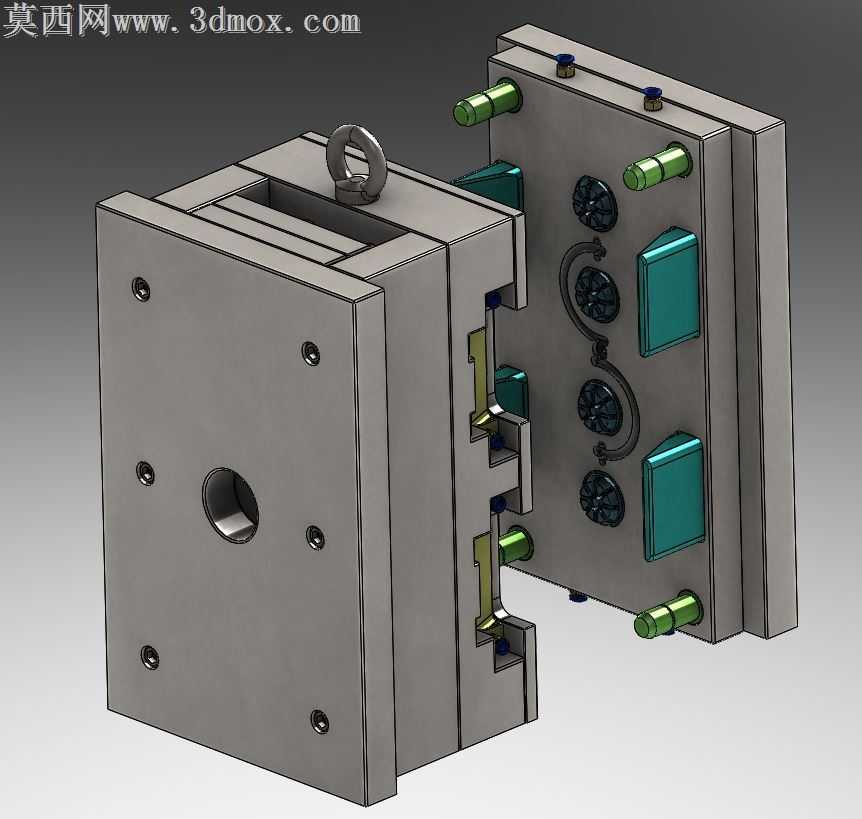

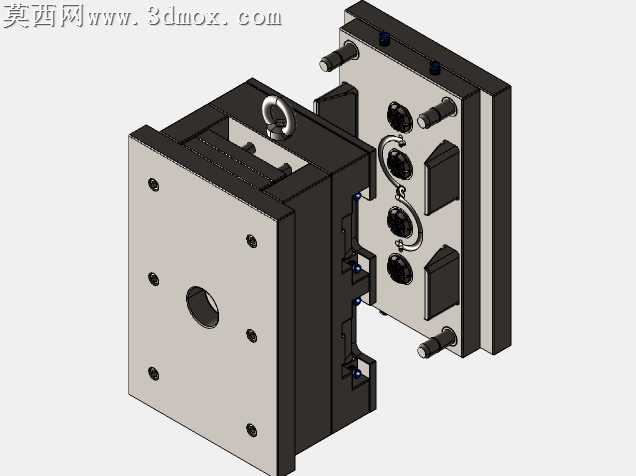

本作品为螺丝注塑成型用注射模具三维设计成果，整体采用标准两板模模架结构搭建，建模过程中严格遵循注塑模具设计规范，对模具各组成部件进行了1:1等比例参数化建模，完整还原了模具的开合模动作逻辑与成型功能结构。模型材质渲染贴合工业实物表现，模架主体采用模具钢材质表现，呈现出金属哑光磨砂的真实质感，冷却水路接口、密封胶圈、吊环等辅件分别对应铜质、橡胶、镀锌钢等不同材质特性做了区分渲染，不同部件的色彩区分清晰直观，便于快速识别模具各功能模块。结构设计上，模具设置了多腔成型工位，可同时完成多件螺丝类塑胶配件的注塑成型，型腔与型芯部分做了精准的分型面处理，分型面贴合产品轮廓走势，保证成型后产品无多余飞边毛刺；冷却系统采用环绕式水路布局，水路接口分布于模具侧端面，搭配绿色标识的水嘴部件，可实现成型过程中模温的均匀调控，缩短注塑成型周期；浇注系统采用平衡式流道设计，保证各型腔进胶均匀一致，避免出现缺胶、色差等成型缺陷；导向定位系统配置了精密导柱导套结构，合模过程中可实现精准对位，防止型腔型芯发生错位磕碰；模具顶部设置了标准吊环结构，满足模具吊装转运的实际生产需求，侧端面的各类接头分别对应冷却、气顶、传感器接线等不同功能模块，结构排布规整有序，无管线干涉问题。设计过程中充分考虑了模具的加工可行性与装配便利性，各零部件的连接固定方式均采用模具行业标准结构，模板上的螺丝孔、定位销孔等细节均做了完整建模还原，可直接用于模具结构评审、加工工艺参考以及注塑生产作业指导，整体结构紧凑合理，功能模块完整，充分体现了注塑模具的标准化设计思路，对于小型塑胶结构件的注塑模具设计具备较高的参考价值。
