定制款日蚀式台虎钳结构设计

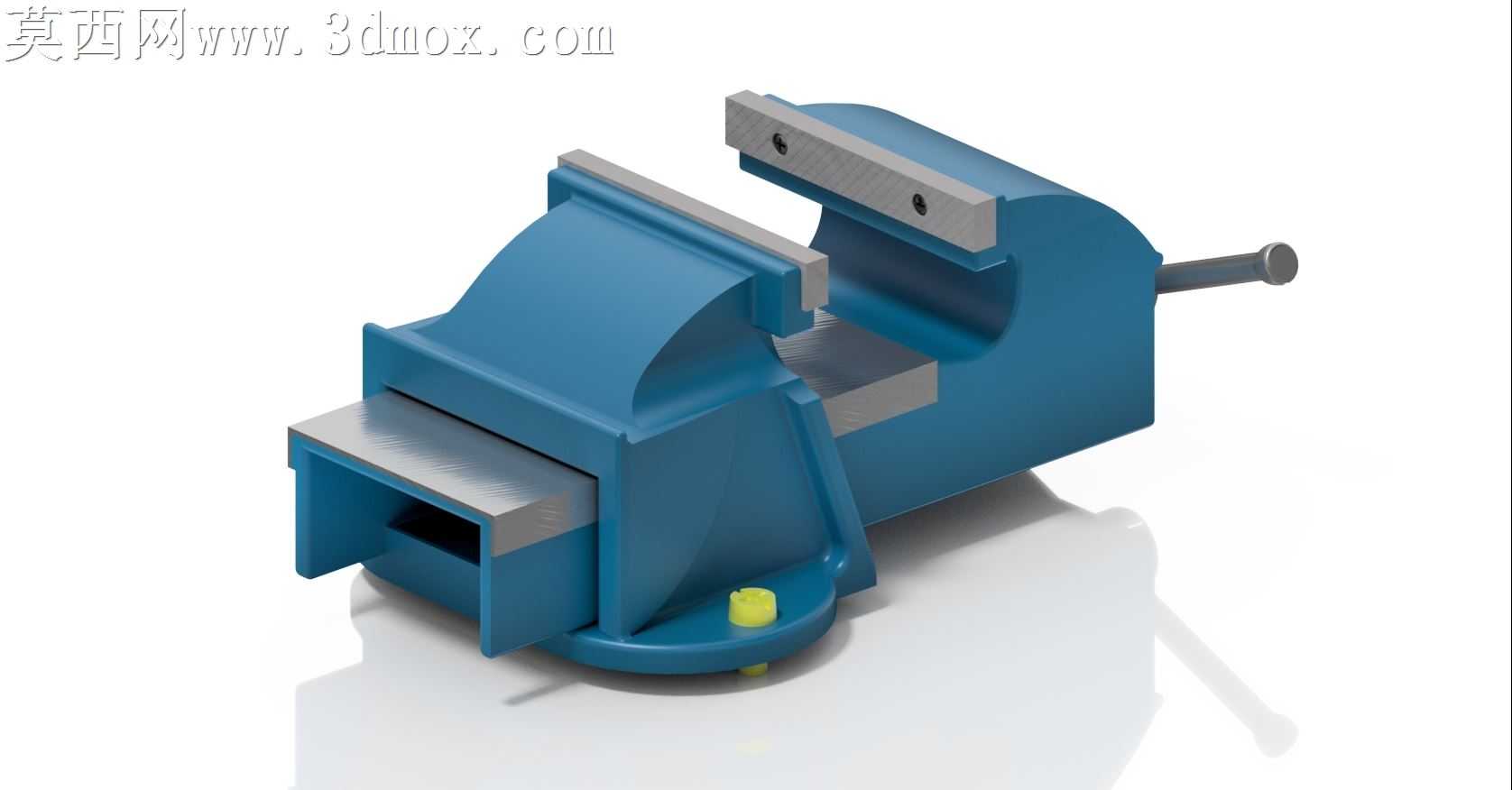

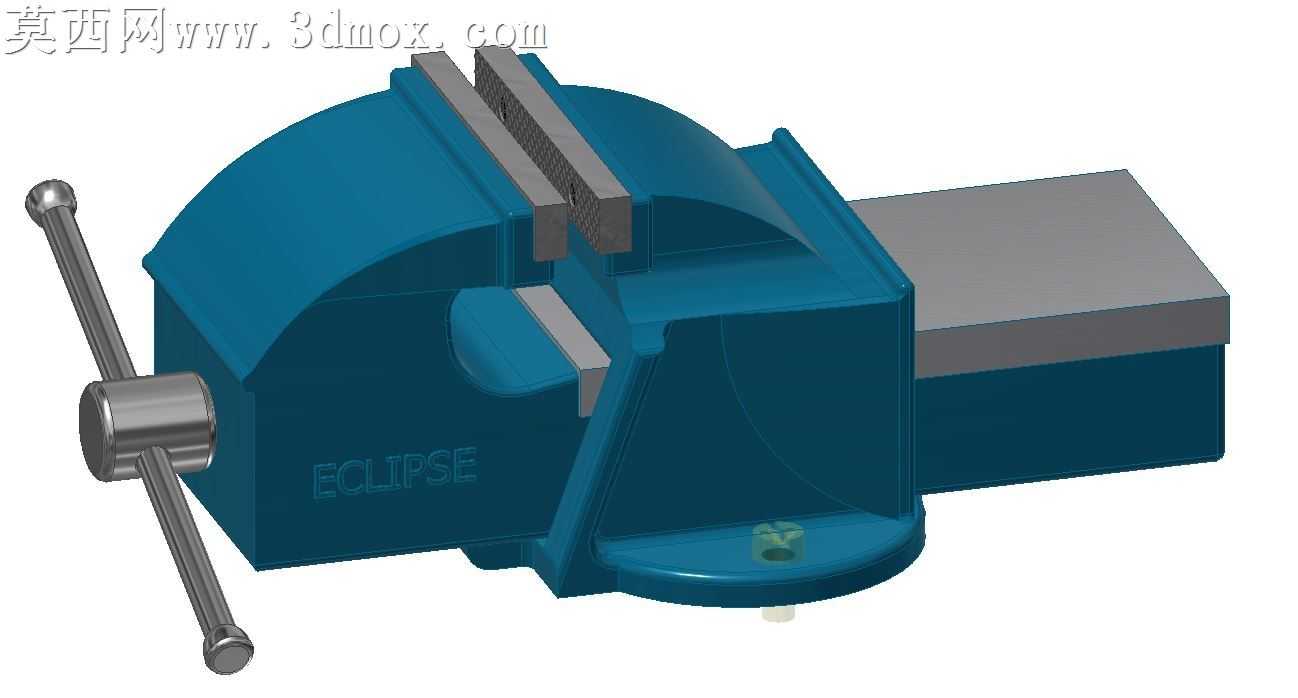

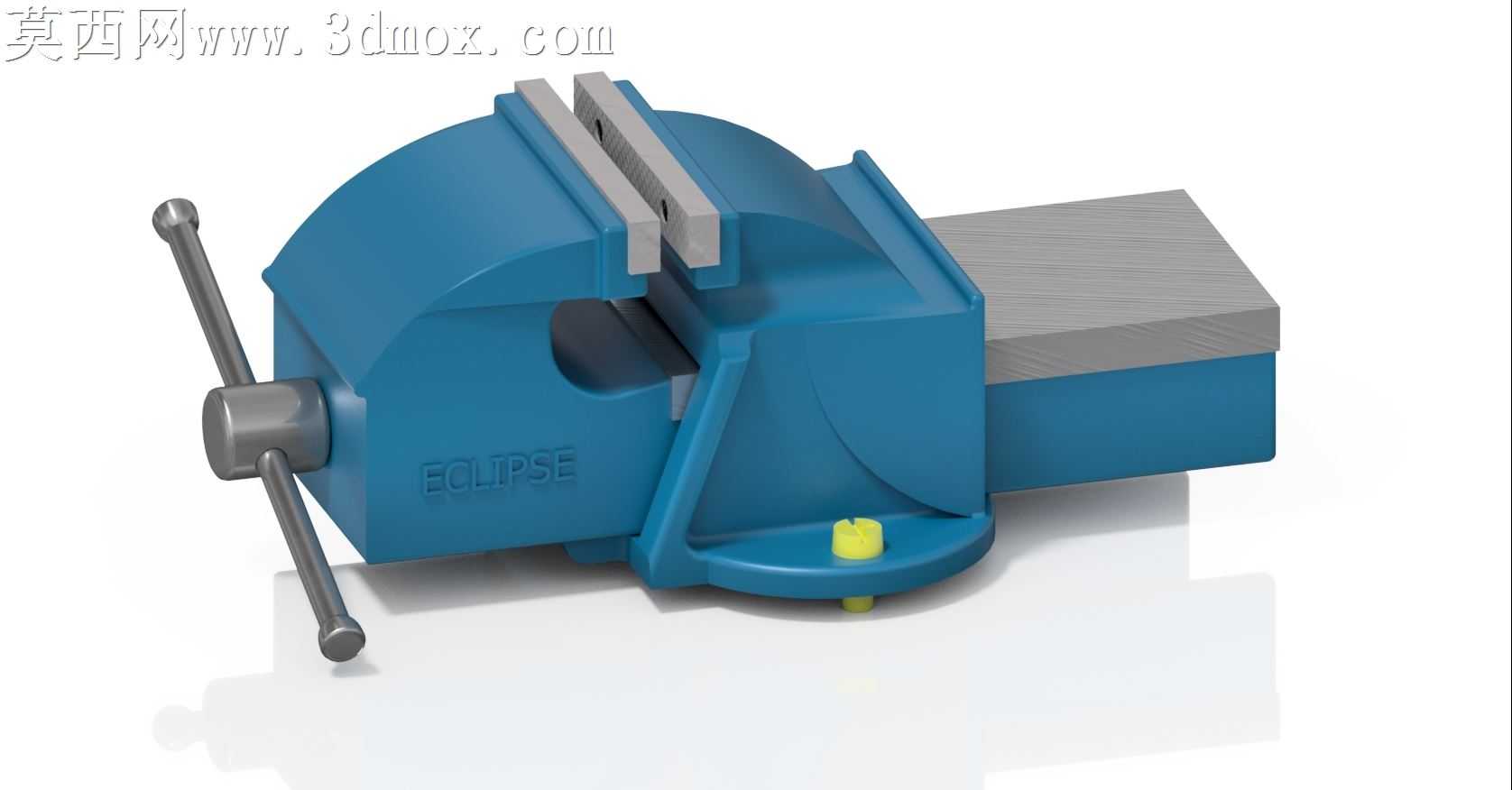

本作品为定制款Eclipse日蚀式台虎钳三维建模作品，建模过程中针对公开渠道缺乏该款虎钳精确尺寸参数的问题，通过参考同类型台虎钳的通用结构比例、实物外观特征完成逆向推导建模，完整还原了该款虎钳的全部核心结构。模型整体采用参数化建模逻辑搭建，首先构建固定钳身的主体轮廓，通过拉伸、切除、圆角等基础特征完成钳身的腔体、导轨槽、安装底座结构的塑造，固定钳身表面的品牌标识采用包覆特征实现，还原了实物的标识细节。活动钳身部分通过与固定钳身的导轨配合完成装配约束，确保活动钳身可沿固定钳身的导轨方向实现顺畅的开合滑动，钳口部分单独建模，还原了可拆卸式钳口板的安装结构、钳口表面的防滑齿纹细节，符合实际台虎钳钳口可更换、带防滑结构的设计特点。传动丝杆部分建模还原了梯形传动螺纹的结构特征，搭配摇动手柄的完整结构，手柄端部的防滑球头、手柄与丝杆的连接销轴都做了细节还原，可实现丝杆转动带动活动钳身进给的运动仿真逻辑。底座部分还原了回转底座的结构，包含底座的固定安装孔、锁紧旋钮结构，可实现虎钳整体的角度回转锁紧功能。材质与渲染环节，钳身主体采用哑光蓝色金属漆材质，模拟铸铁喷塑的表面质感，钳口板、丝杆、手柄部分采用磨砂金属材质，还原钢材加工后的金属质感，底座的锁紧旋钮采用亮黄色工程塑料材质，形成视觉区分，渲染过程中添加了柔和的环境光与地面反射效果，突出模型的结构轮廓与材质质感。设计过程中对虎钳的开合间隙、手柄转动行程都做了参数化调整，实现从最小夹持间隙到最大开口度的全行程可调，手柄长度也按照操作力矩需求做了适配调整，整体模型结构完整，装配关系符合实际台虎钳的机械原理，仅用于个人学习交流使用，不涉及商业用途。
