紧凑型桌面级FDM结构3D打印机设计

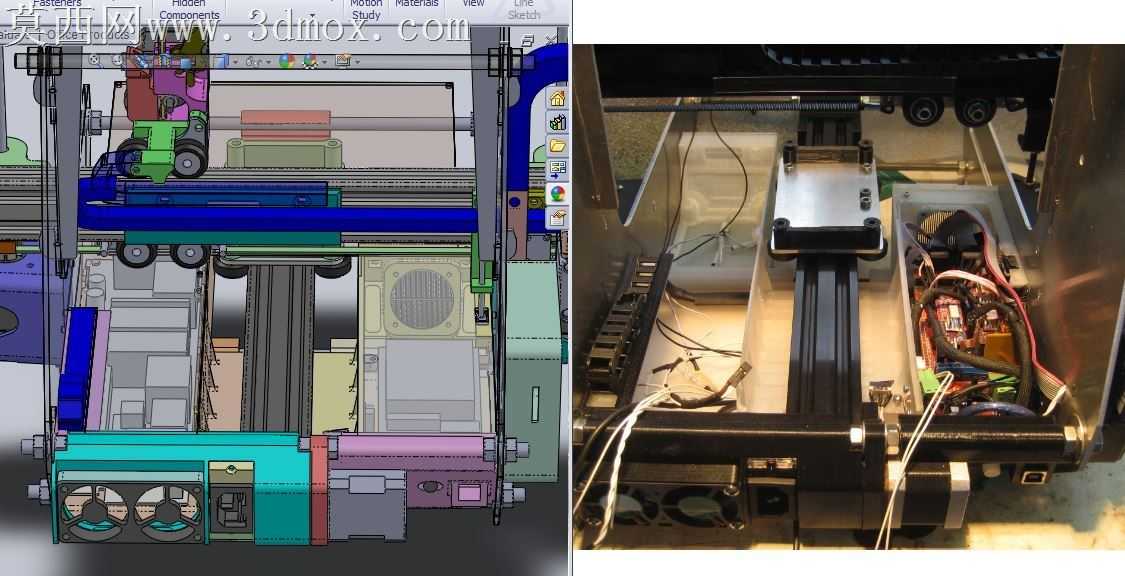

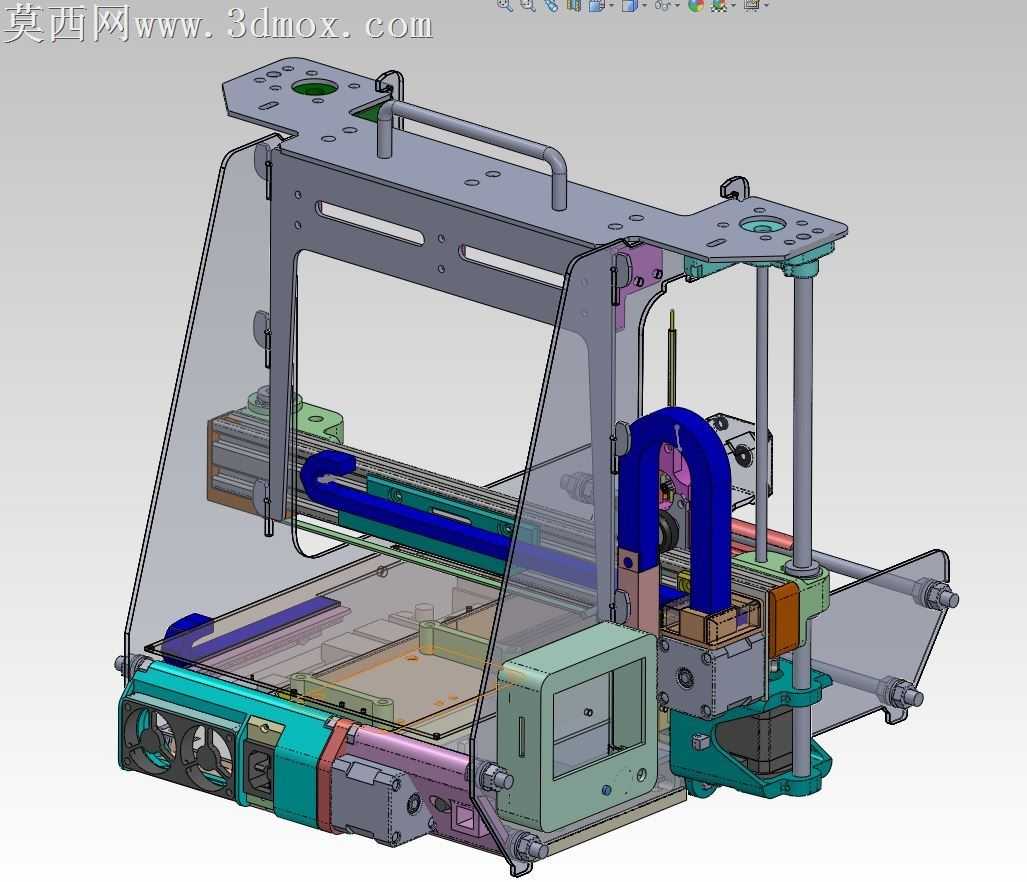

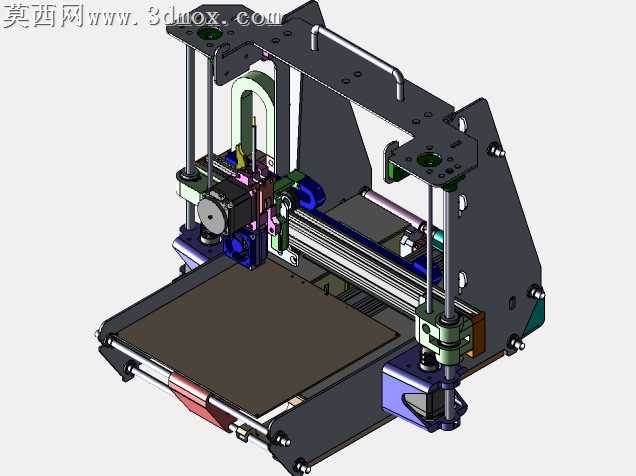

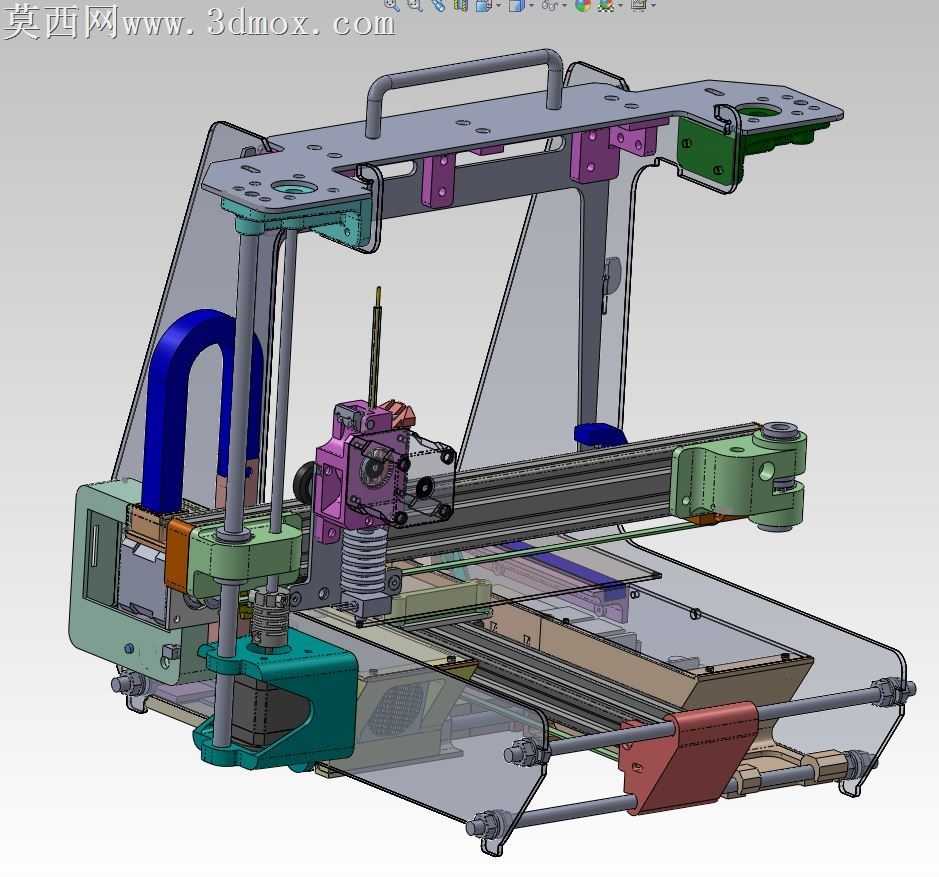

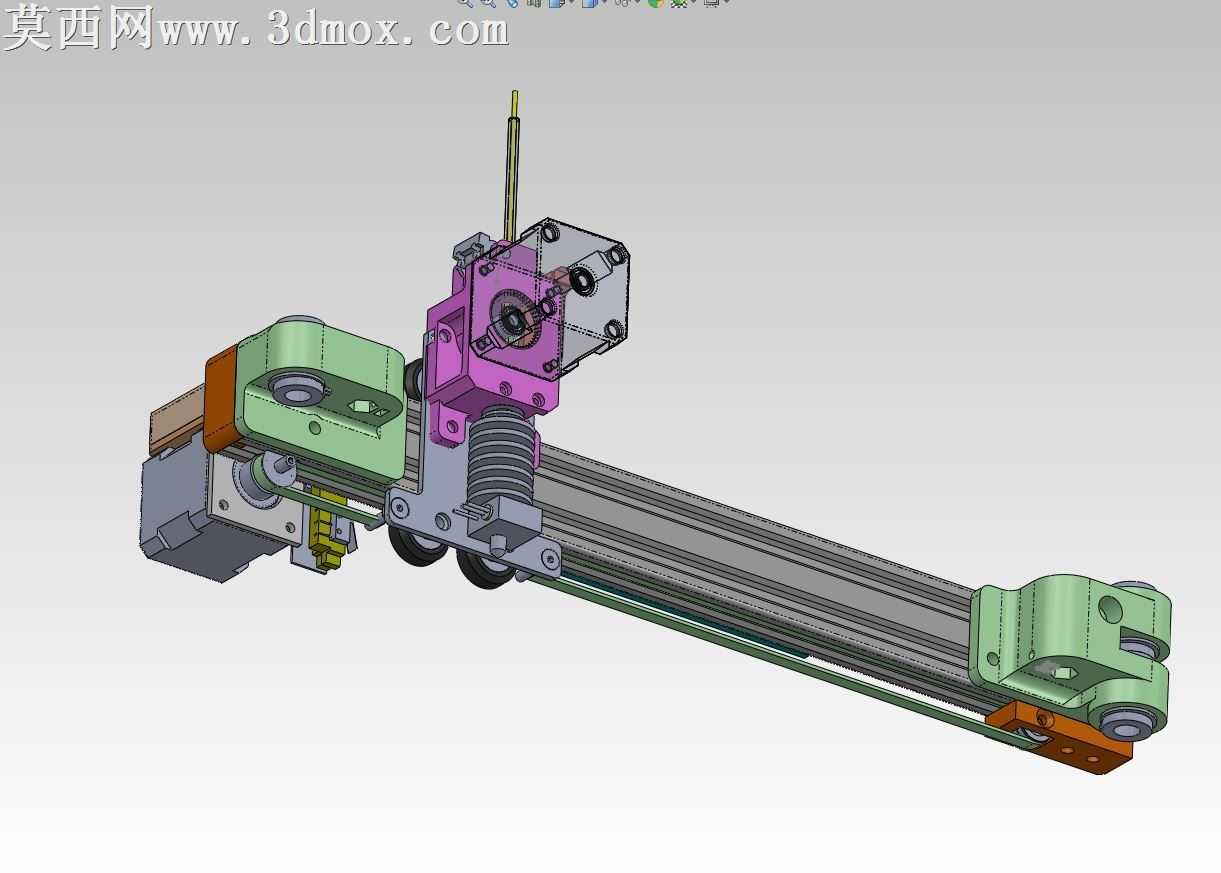

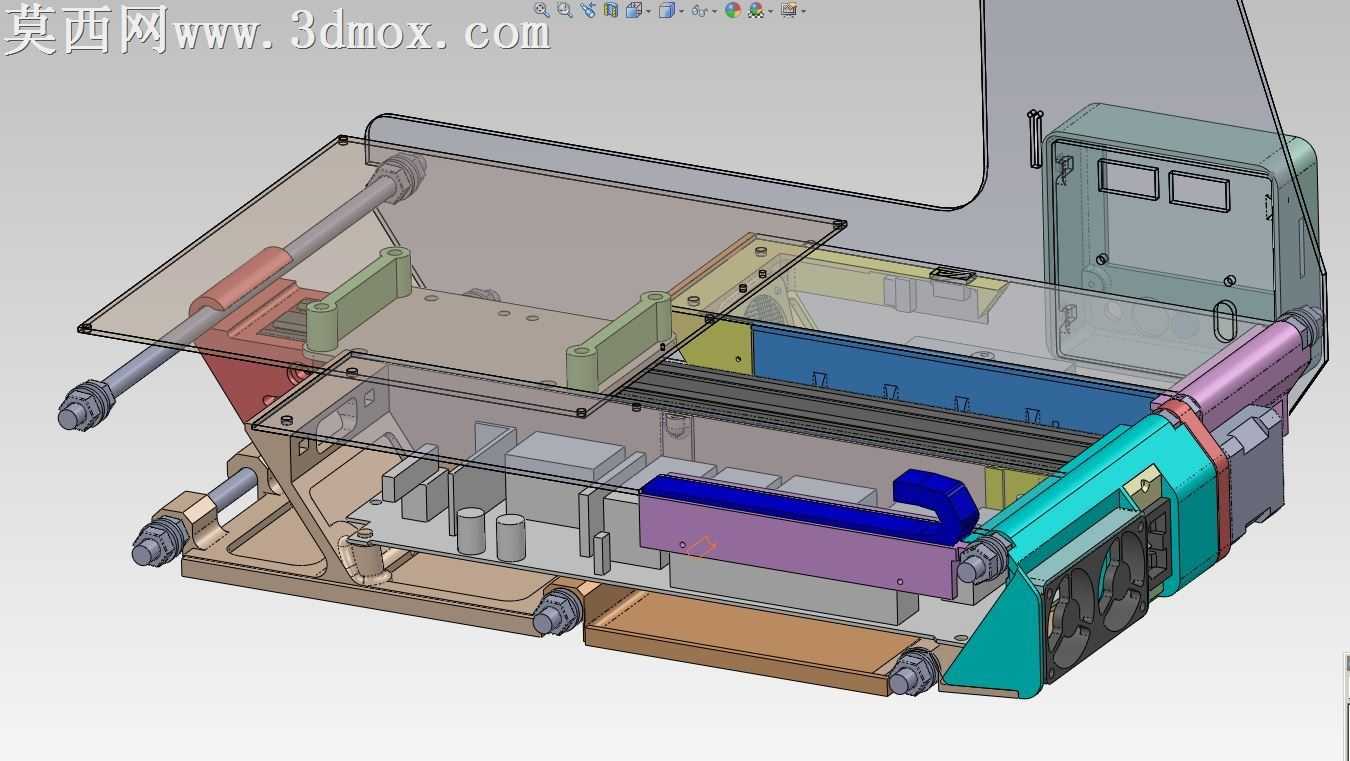

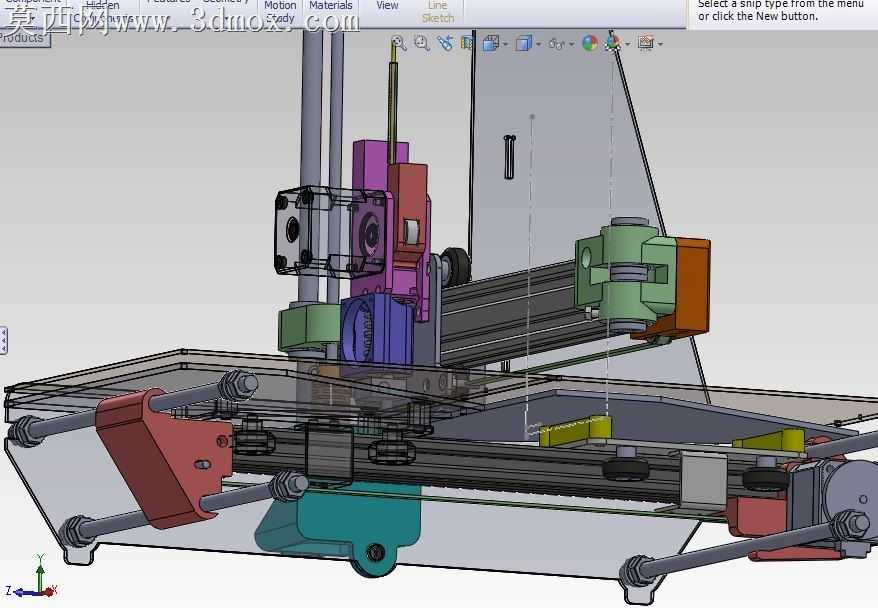

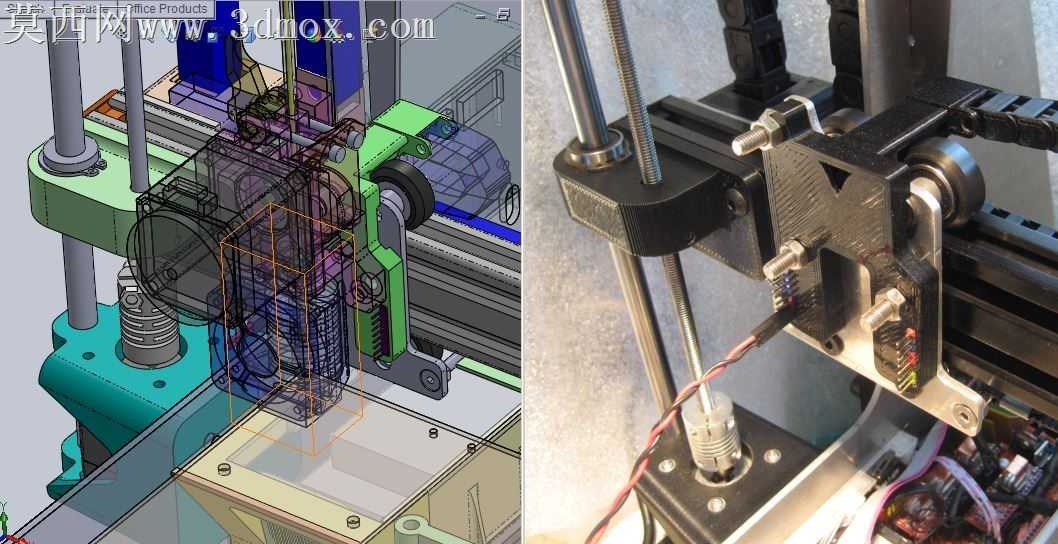

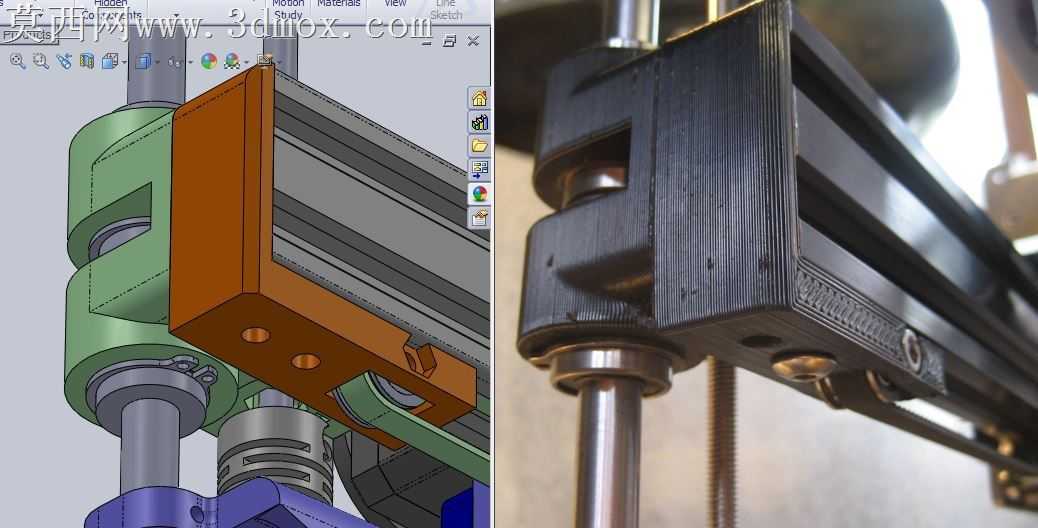

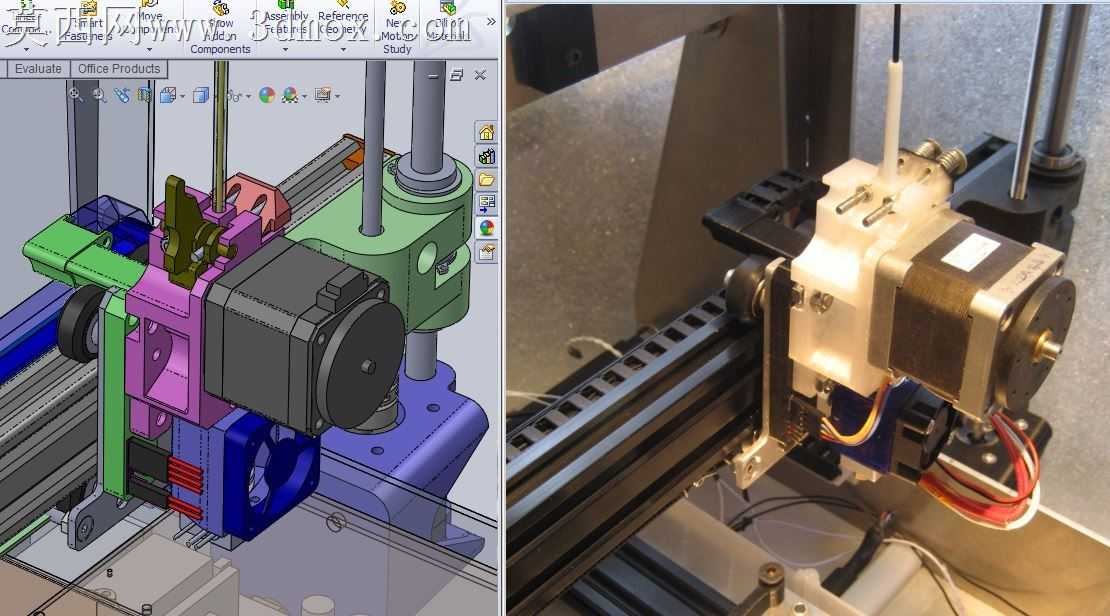

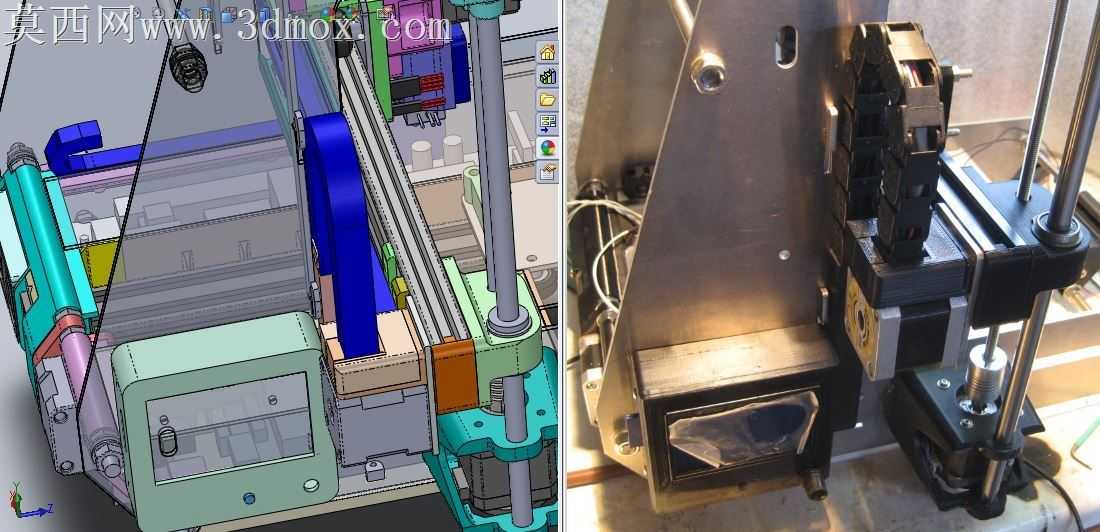

本作品为紧凑型桌面级FDM 3D打印机的完整三维实体模型，全程在三维建模软件中完成全参数化结构设计，对设备的每一处装配关系、零件配合公差都做了严谨的建模还原，同时完成了对应结构的渲染表现，清晰呈现设备的整体布局与细节特征。建模过程中，首先搭建了设备的主体框架结构，采用钣金折弯成型的立式框架作为承载基础，顶部集成便携提手结构，方便设备的移动转运，框架四周预留透明防护板的安装卡槽，可搭配透明亚克力板材形成半封闭打印腔体，既能够减少打印过程中外界气流对成型质量的干扰，也能避免高温喷头误触带来的安全隐患。运动结构部分，模型完整还原了X/Y/Z三轴的传动布局，X轴采用轻量化滑台搭配蓝色拖链规整排布线缆，避免运动过程中线缆缠绕磨损，Y轴负责成型平台的前后进给，Z轴采用双光杆导向搭配丝杆传动的结构，保证升降过程的平稳性，减少层纹误差提升打印精度。针对原版机型的结构缺陷，本设计做了针对性的优化调整：在基座的Z轴下方预留了独立的电源供应单元与主控电子设备的安装舱位，设计了专门的通风导流结构，将空气从控制面板前方的格栅引入，气流穿过电源模块的散热鳍片后，通过Z轴下方预留的通风管道，由机身尾部加装的两个散热风扇将热空气抽出，形成完整的风冷散热回路，有效解决长时间打印时电源与主控模块的积热问题，提升设备长时间运行的稳定性。模型的材质渲染贴合实际加工工艺，钣金框架做了哑光金属灰的材质表现，不同功能的结构件采用青绿色、紫色、浅灰等差异化配色区分，拖链、防护板、操作面板等非金属部件分别还原了工程塑料、透明亚克力、磨砂面板的材质质感，渲染效果清晰直观，能够直接用于结构验证、装配教学或者DIY改装的参考。整体设计遵循紧凑化、易装配的设计思路，在有限的机身尺寸内合理规划了运动模块、控制模块、散热模块、防护模块的安装位置，兼顾了桌面设备的小巧体积与实用的打印性能，所有零件的安装孔位、配合间隙都在建模中做了校验，能够有效降低DIY制作过程中的装配误差，对于桌面级3D打印机的结构学习、改装优化都有较高的参考价值。
