Ender3打印机用蓝色灯丝导向支架

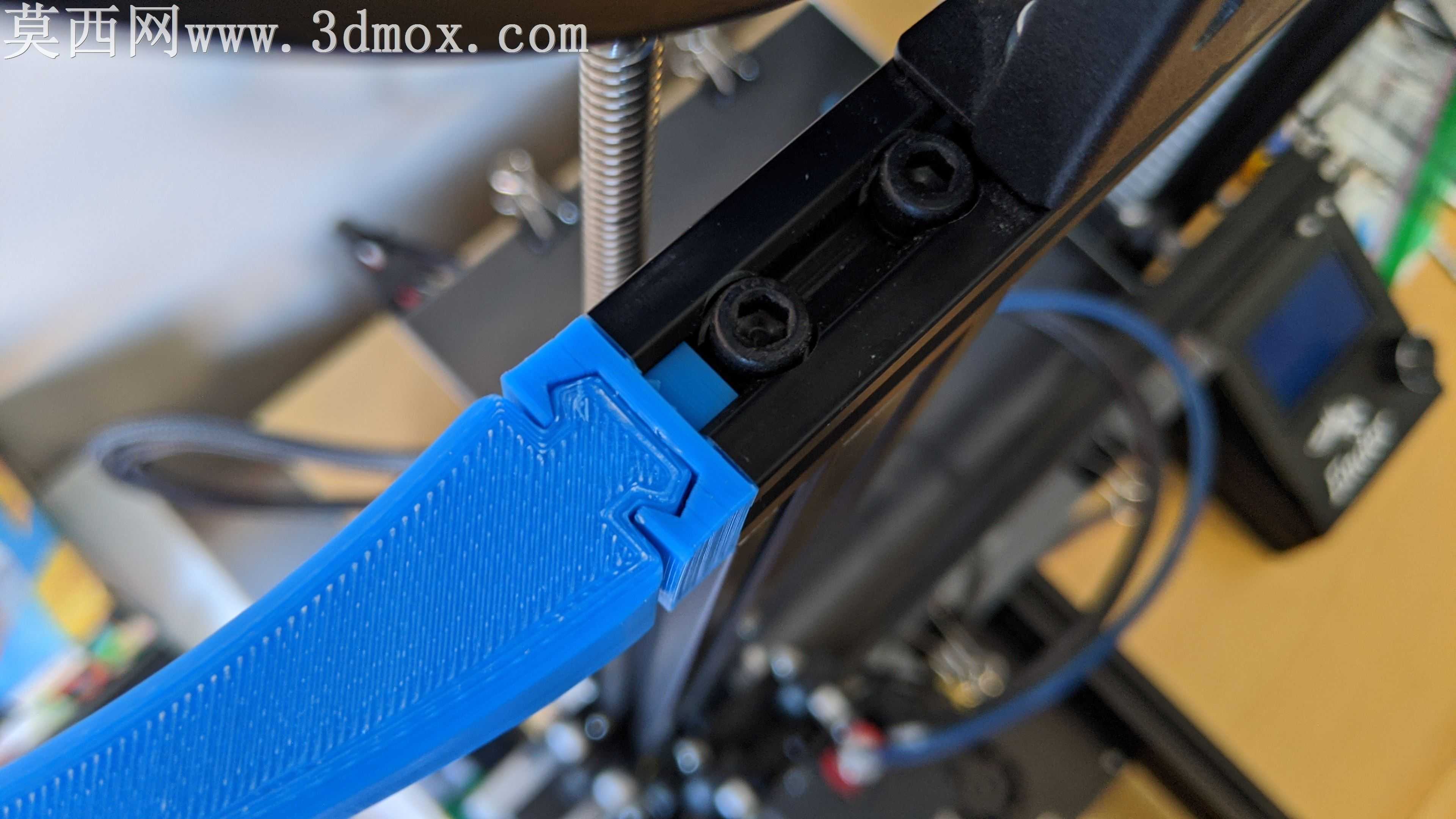

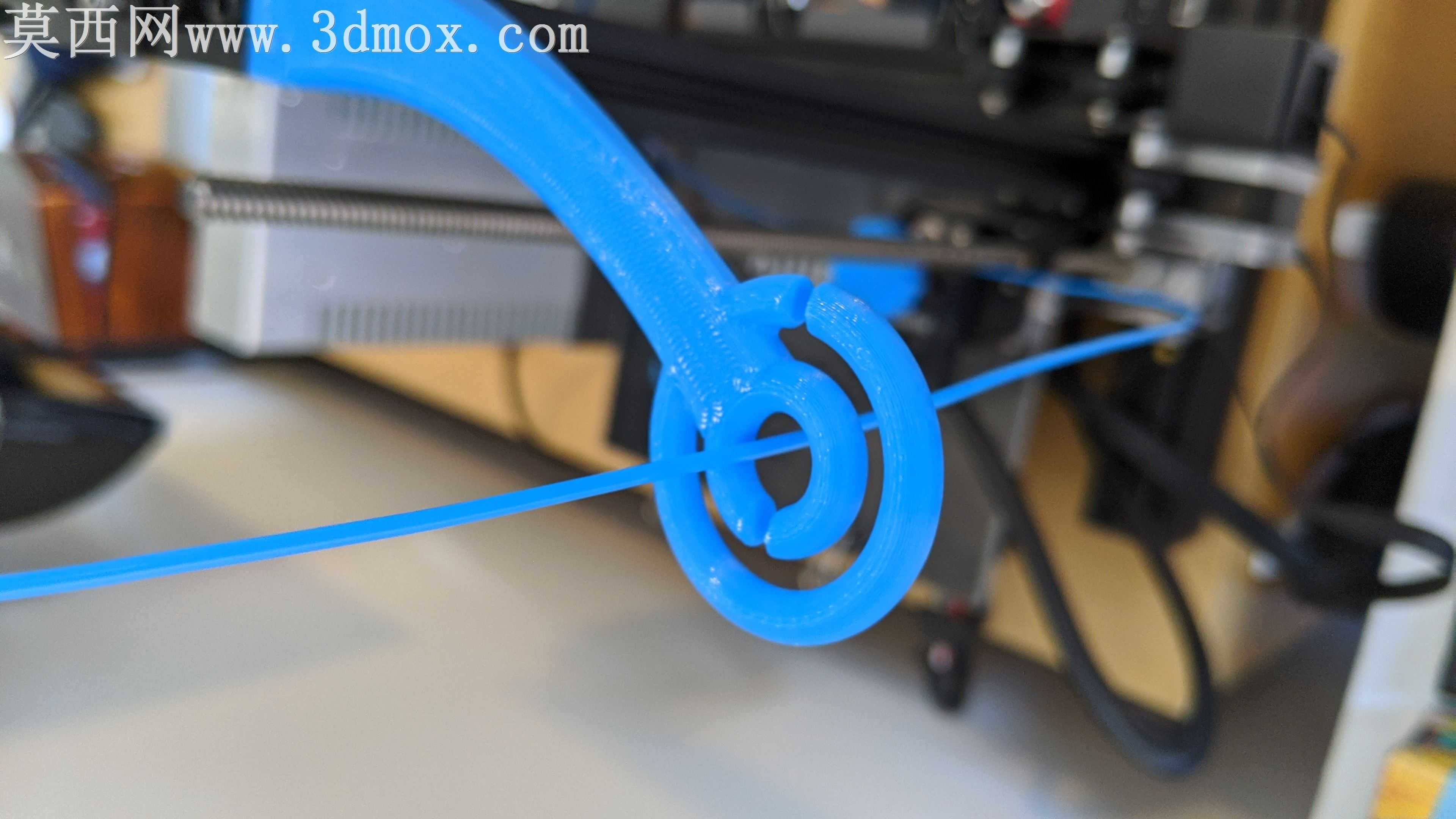

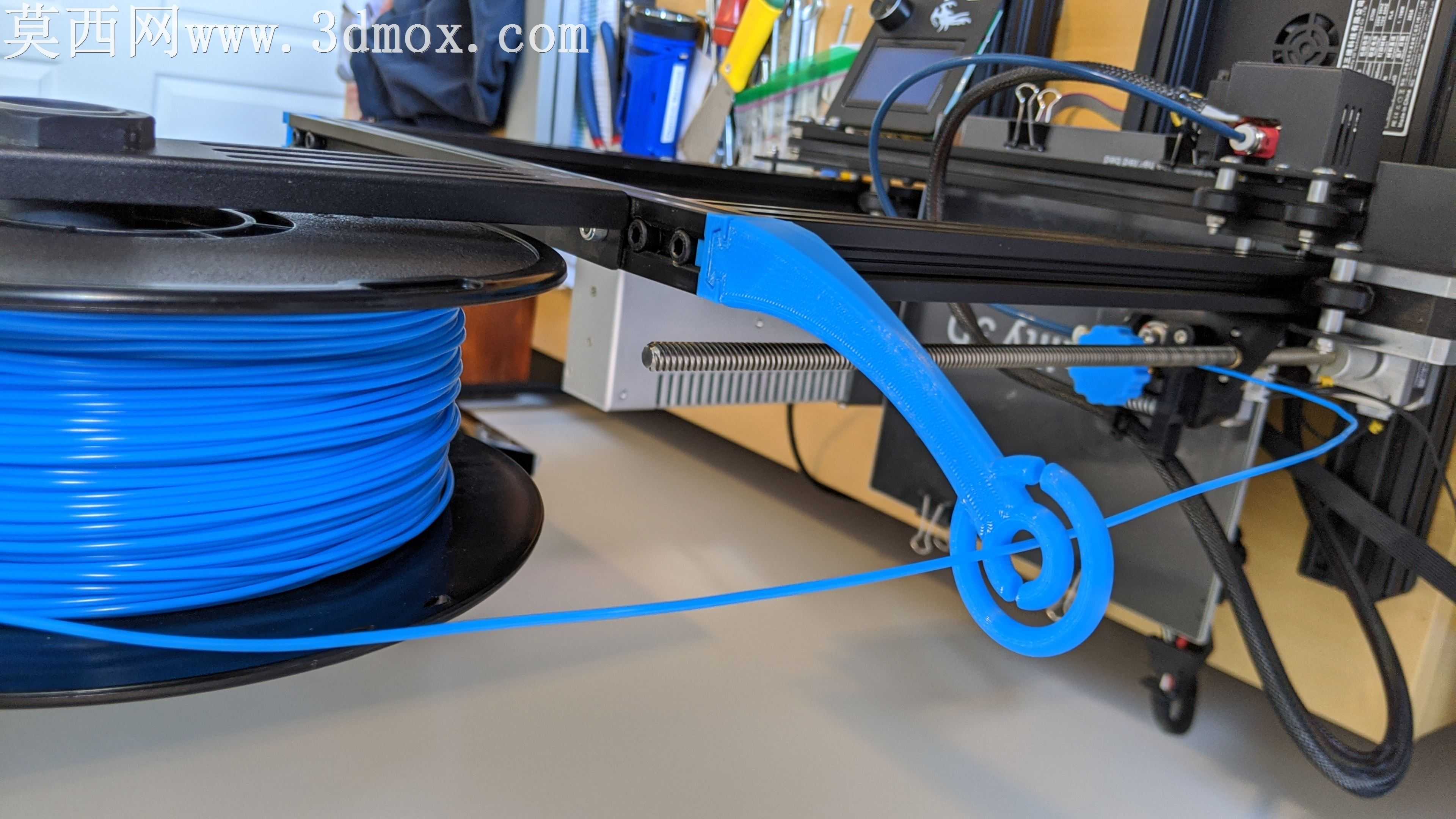

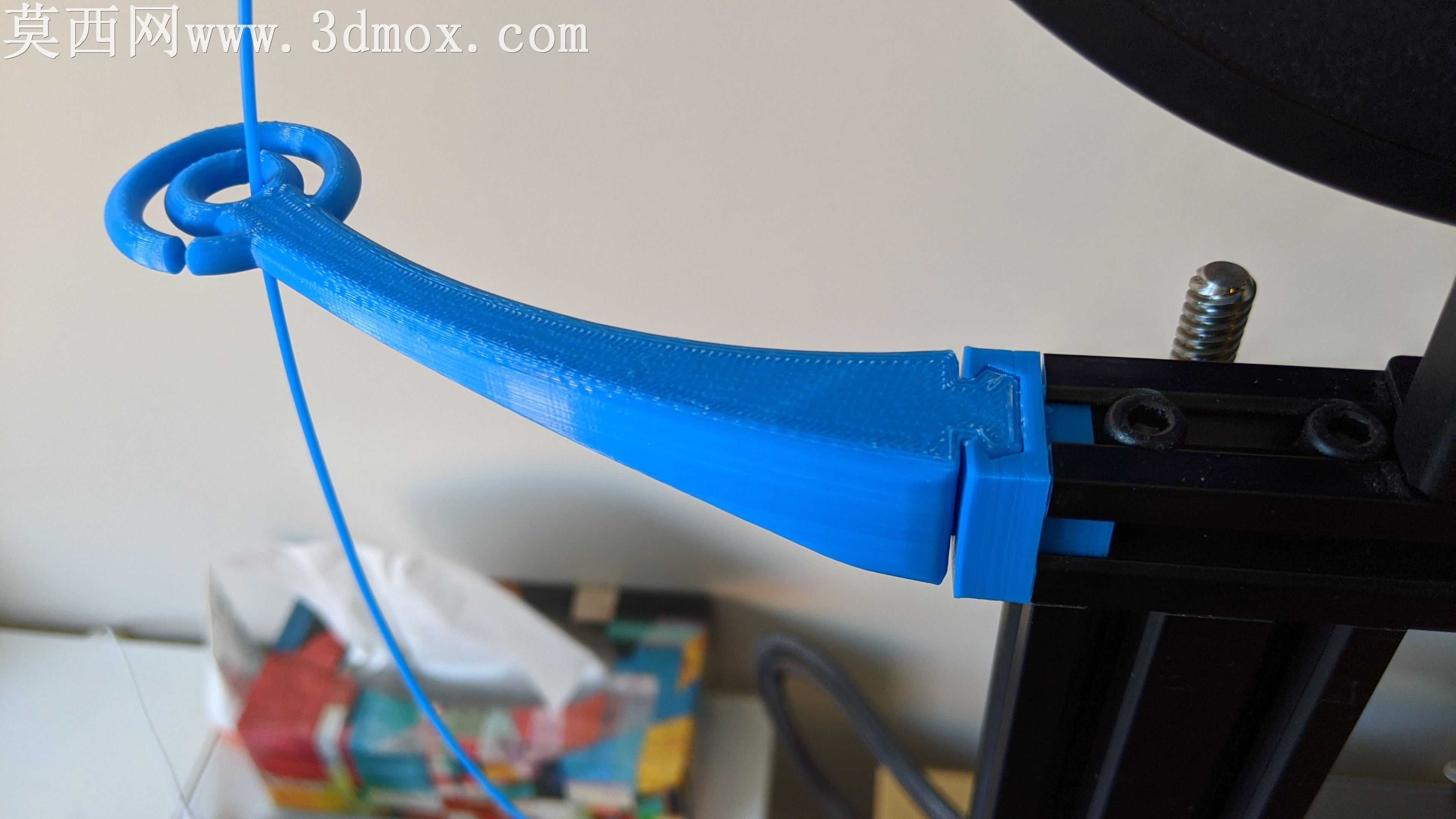

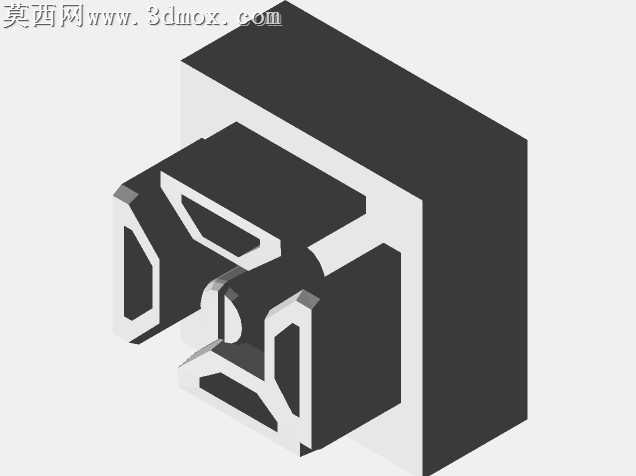

本作品是为Creality Ender 3系列3D打印机设计的灯丝导向支撑结构，整体采用三维参数化建模完成，建模过程中充分结合FDM3D打印的工艺特性做了适配优化。模型整体分为端夹固定段与导丝环支撑段两个核心功能部分，端夹部分采用适配Ender3机型型材横梁的卡扣式结构，建模时精准匹配了2020铝型材的卡槽尺寸，卡扣处做了0.2mm的公差预留，保证打印完成后可以直接卡入型材横梁无需额外螺丝固定，夹持接触面做了微凸的防滑纹理设计，避免设备运行震动导致导丝支架移位。导丝支撑段采用流畅的弧形悬臂结构，从型材固定端自然延伸至料盘出料侧的下方位置，末端设计了带圆角的环形导丝孔，导丝孔内壁做了R2的圆弧过渡处理，避免打印过程中灯丝往复移动时被棱角刮蹭产生磨屑，造成挤出头堵塞。建模阶段针对打印支撑做了优化设计，端夹部分的卡扣结构采用45度自支撑角度设计，无需额外添加打印支撑即可完成成型，仅导丝环的下部悬空区域需要添加少量易拆除的支撑，既降低了打印耗材的损耗，也减少了后期支撑拆除的打磨工作量。渲染阶段采用哑光蓝色PLA材质模拟实际打印成品的质感，场景搭建还原了Ender3打印机的实际安装环境，将导丝支架安装在型材横梁的对应位置，搭配蓝色PLA耗材料盘做实景展示，材质参数调整了粗糙度与漫反射数值，还原PLA耗材打印件的微磨砂表面质感，灯光采用柔和的侧上方打光，清晰展现导丝支架的弧形轮廓与结构细节，同时模拟灯丝从料盘引出穿过导丝环进入挤出机的完整走线路径，直观呈现产品的使用状态。设计思路上核心是解决原厂Ender3打印机料盘与挤出机进料口角度不合理的问题，原厂走线时灯丝从料盘引出后直接斜向进入挤出机，容易在进料口处产生过大的弯折阻力，长时间打印容易出现进料不畅、磨屑堵头的问题，这款导丝支架通过弧形悬臂将灯丝的引出位置向外延伸，让灯丝从料盘到挤出机的走线形成更平缓的过渡角度，大幅降低灯丝进料的阻力，同时导丝环的限位作用可以避免打印过程中灯丝来回摆动脱离进料路径，提升长时间打印的进料稳定性。模型还预留了结构修改的参数化特征，使用者可以根据自身的安装需求调整悬臂的长度与导丝环的孔径尺寸，适配不同的耗材直径与安装位置。
