汽车麦弗逊式前悬架带转向机构三维设计

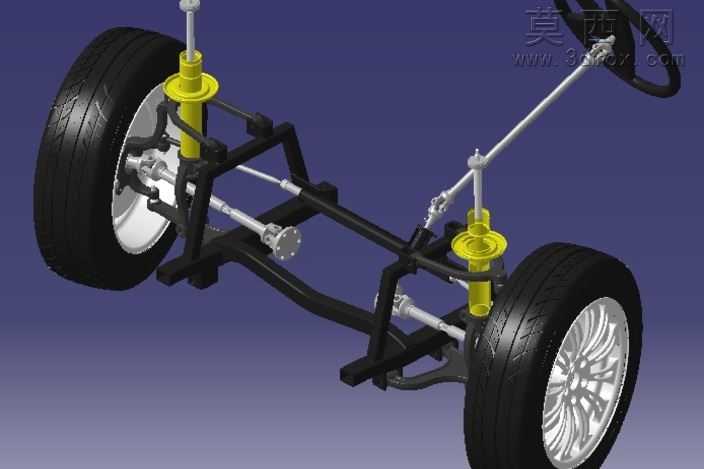

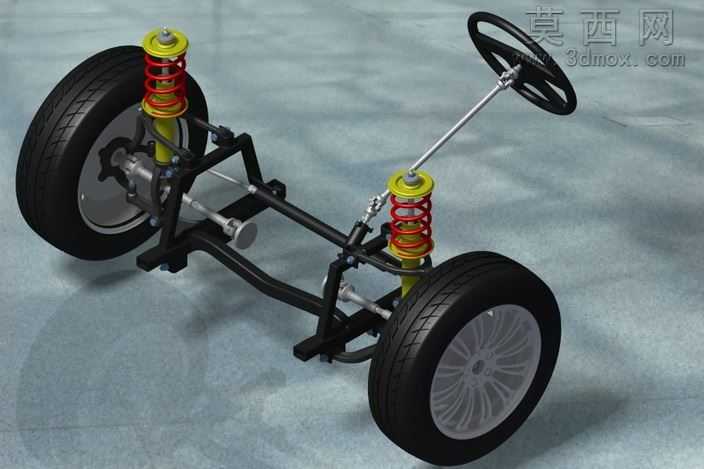

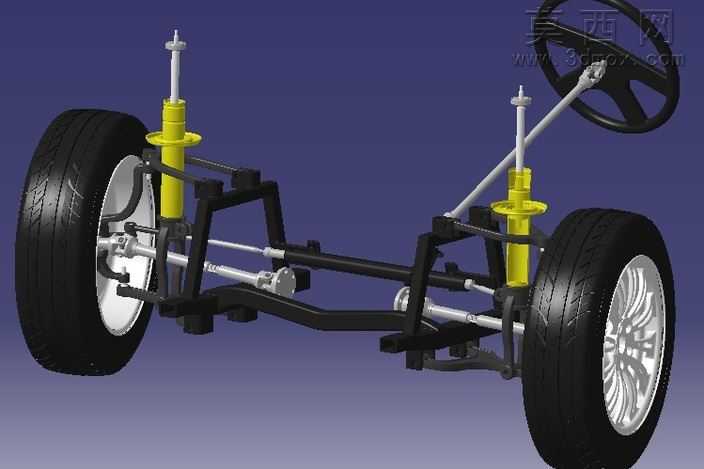

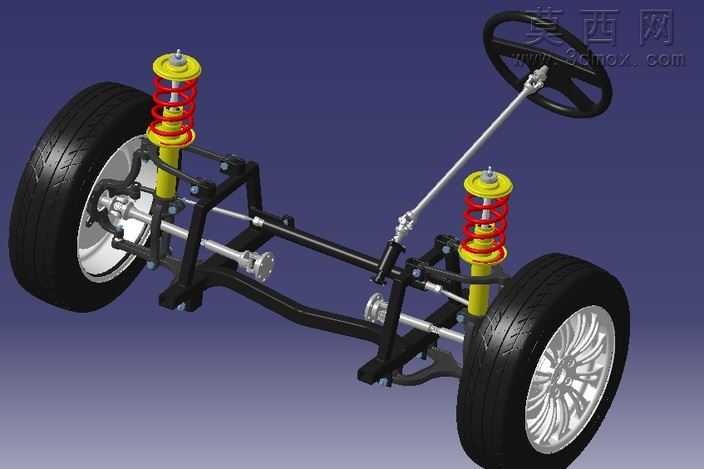

本作品为汽车前悬架系统的三维参数化设计成果，完整还原了麦弗逊式前悬架搭配转向传动机构的全部结构细节，建模过程严格遵循汽车底盘设计的工程规范，对各零部件的装配关系、运动干涉情况进行了全面校验。建模阶段从悬架硬点坐标定位开始，依次完成下摆臂、转向节、减震器支柱、螺旋弹簧、转向横拉杆、转向柱、方向盘以及车轮总成的独立零件建模，每个零件的几何尺寸均参考量产乘用车型的设计参数设定，对减震器的阻尼筒、弹簧上下支座、缓冲块，转向节的轮毂安装位、球头连接座，下摆臂的衬套安装孔、加强筋结构都做了精细化的特征还原，没有遗漏关键的工程细节。材质与渲染环节针对不同零部件的物理属性做了对应材质分配：螺旋弹簧采用红色喷涂弹簧钢材质，减震器筒身采用亮黄色工程漆面搭配金属镀铬活塞杆，车架与摆臂结构采用黑色哑光高强度钢材质，车轮部分还原了黑色橡胶轮胎的胎面花纹与银色多辐式铝合金轮毂的金属光泽，方向盘采用黑色哑光塑料搭配金属转向柱的质感，整体渲染采用渐变深紫背景，通过柔和的打光突出各部件的结构层次与装配关系，清晰展现悬架系统的空间布局。结构设计上完整保留了麦弗逊悬架的核心运动特性，减震器支柱同时作为转向主销，下摆臂承担横向与纵向载荷，转向横拉杆连接转向机与转向节实现转向动作，螺旋弹簧与减震器同轴布置承担垂直载荷缓冲，各铰接点的位置经过运动仿真验证，可模拟车轮上下跳动、转向动作的全行程运动，验证了悬架跳动时的轮距变化、主销倾角变化参数均处于合理设计区间，不存在结构干涉问题。整个建模过程兼顾了外观展示效果与工程设计精度，既可以作为汽车底盘结构教学的演示模型，也可为悬架系统的方案设计、性能仿真提供基础的三维数模参考，完整呈现了乘用车辆前桥部分的机械结构逻辑与设计思路。
