卡车前轴气动弹簧悬架结构设计

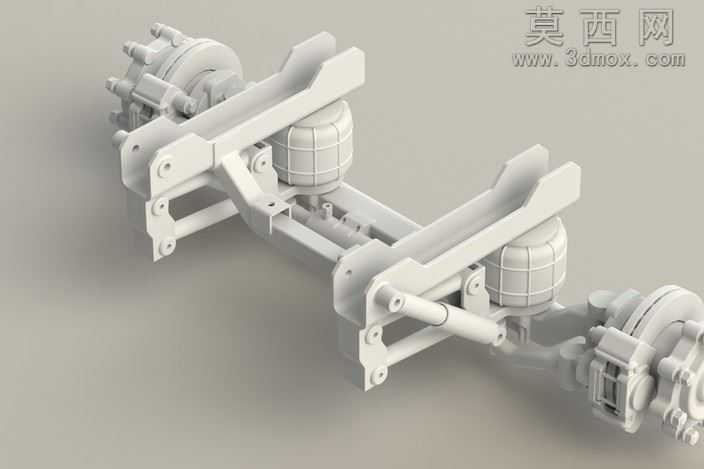

本作品为卡车前轴配套的气动弹簧悬架总成三维设计，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先依据商用车前桥的载荷参数、安装定位尺寸完成基准骨架绘制，明确各部件的装配基准与运动行程边界。建模过程中对导向臂、气室支架、横梁连接座等承载结构件做了细节还原，对气动弹簧的气囊褶皱形态、端盖密封结构、连接螺栓孔位做了1:1比例的特征复刻，同时还原了制动气室、转向节连接端、横向稳定杆安装位的配套结构，保证各部件之间不存在干涉问题，装配完成后可实现悬架上下跳动的运动仿真模拟。材质渲染阶段针对不同部件做了区分设置：承载结构件赋予哑光灰白色工程金属材质，模拟铸钢件经喷丸处理后的表面质感，气动弹簧气囊部分赋予半哑光橡胶材质，还原橡胶部件的细微纹理与柔和反光特性，连接螺栓、销轴等标准件赋予亮面金属材质，突出机加工零件的光洁表面，整体渲染采用柔和的漫反射打光方案，清晰呈现各部件的结构层次与装配关系。设计思路上，该结构以气动弹簧作为核心弹性元件，相比传统钢板弹簧具备更优的非线性刚度特性，可根据载重情况自适应调整缓冲刚度，兼顾空载行驶平顺性与重载承载能力；双侧对称的导向臂结构承担纵向力与横向力传递，保证车轮定位参数在跳动过程中保持稳定，集成化的支架设计减少了分散零件数量，提升装配效率与结构可靠性，整体结构适配重型卡车的前桥承载需求，可用于商用车底盘结构教学、悬架方案验证、改装件设计参考等场景，模型各特征参数可编辑，支持根据不同车型的安装需求调整尺寸参数。
