禧玛诺Alfine内变速自行车后轮毂结构设计

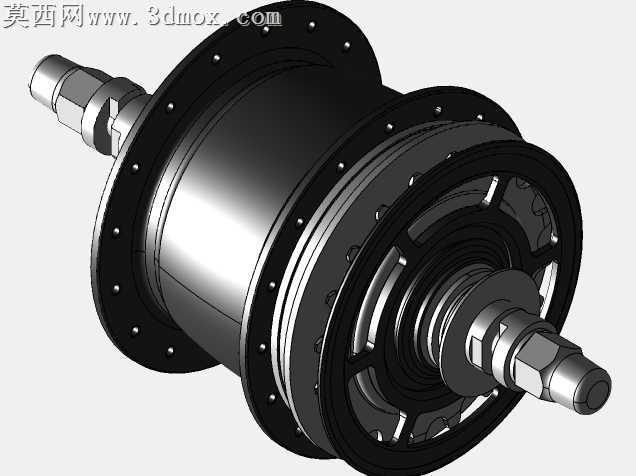

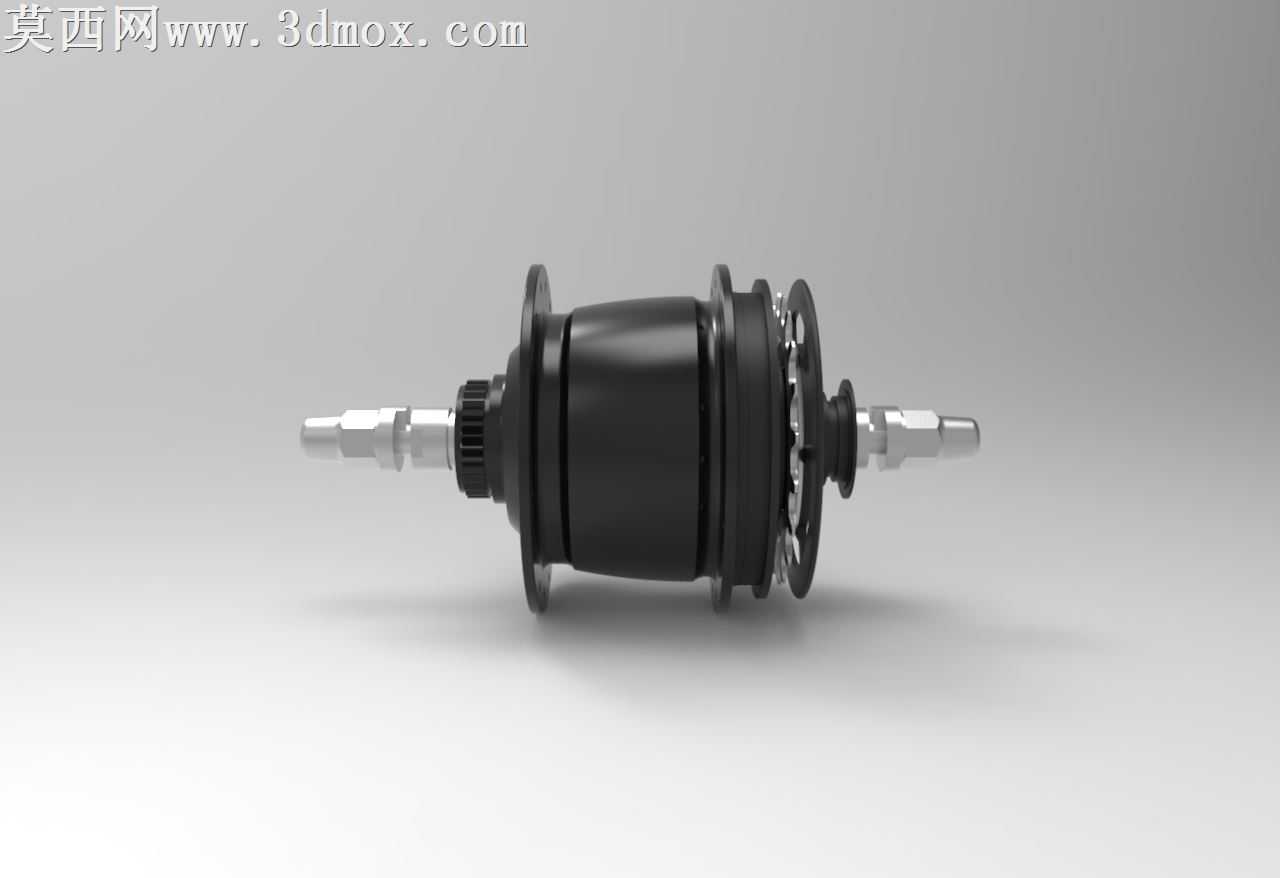

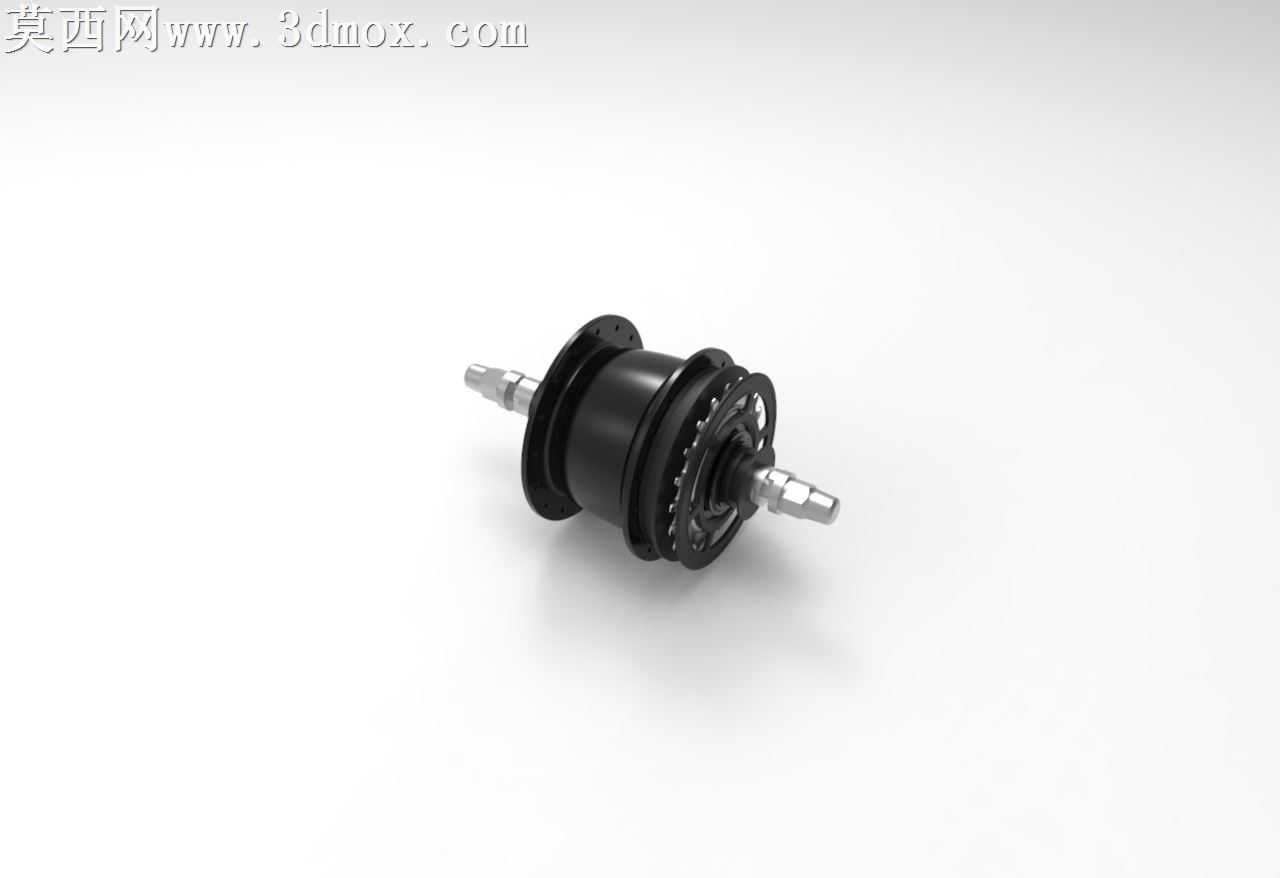

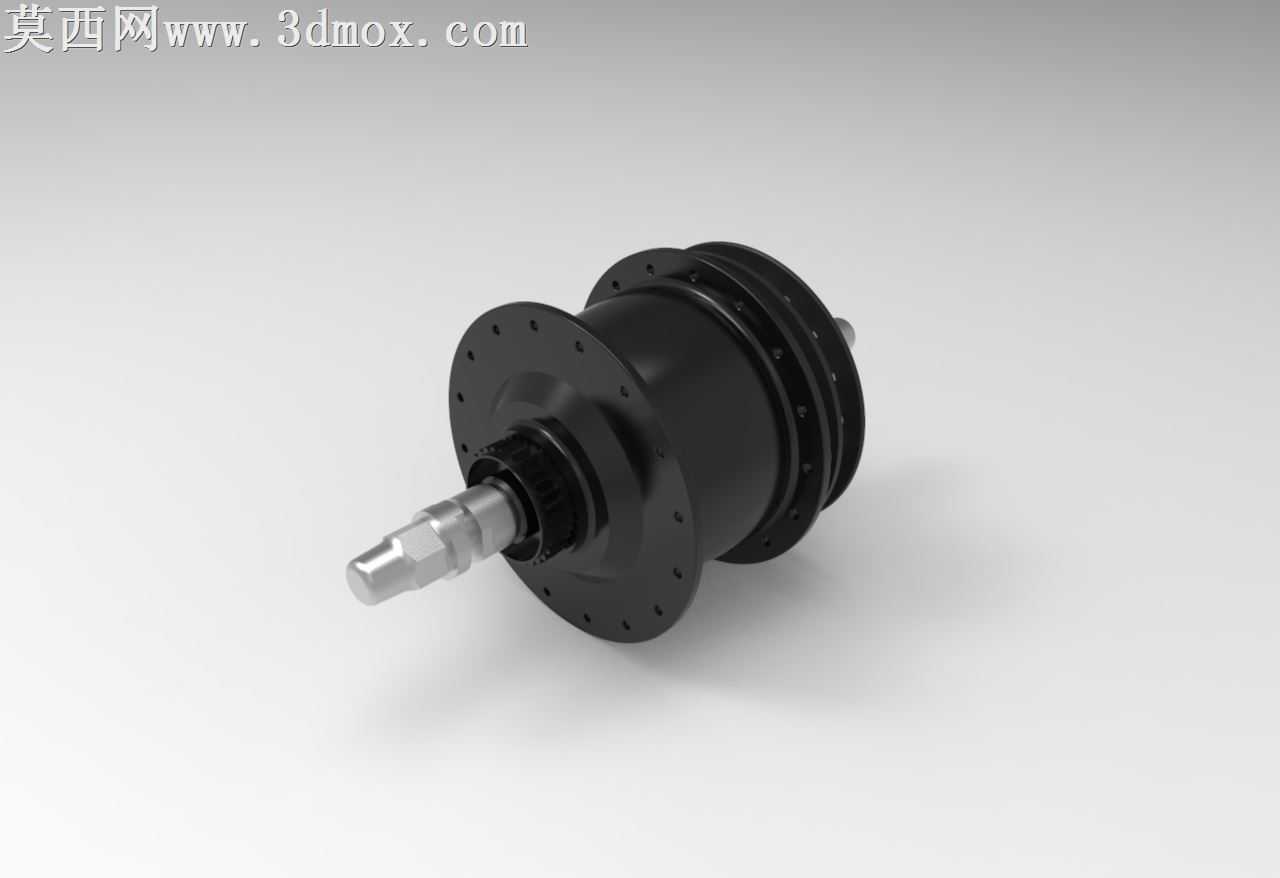

本作品为自行车内变速后轮毂三维建模作品，完整还原Shimano Alfine系列11速内变速后轮毂的整体结构与细节特征，建模过程严格参照实物测绘尺寸与产品公开结构参数进行比例校准，确保各部件装配关系完全匹配实际产品的装配逻辑。建模阶段首先搭建轮毂核心的行星齿轮变速机构基础骨架，依次完成中心轴组件、多组行星齿轮组、离合换挡机构、花鼓壳体、辐条安装法兰、轴端锁紧结构、碟刹安装座等独立部件的特征建模，对每一处卡扣、密封槽、轴承安装位、换挡拨片卡位都做了精细化的特征还原，避免过度简化导致的结构失真。材质与渲染环节针对不同部件做了区分化材质设置：花鼓主体外壳采用哑光黑色硬质工程塑料与磨砂金属结合的材质表现，还原实物表面的细腻磨砂质感与轻微反光特性；金属轴端、辐条法兰、齿轮构件采用镀铬高强度钢材材质，调整金属粗糙度与反射参数，呈现出精密机加工金属件的冷冽光泽与细微加工纹理；密封胶圈、换挡胶套部件采用软质橡胶材质，添加适当的漫反射与轻微凹凸纹理，还原橡胶件的哑光质感与弹性视觉特征；内部行星齿轮构件添加了轻微的润滑油膜反光效果，强化传动部件的真实运行状态感知。结构设计上完整复现该款内变速轮毂的核心传动逻辑，通过多组行星齿轮的不同齿比组合实现11个挡位的变速切换，建模时保留了各齿轮之间的标准啮合间隙，换挡机构的滑动卡位结构完全可实现虚拟装配下的动作演示，两端轴体的标准安装尺寸、碟刹座的国际通用安装孔位、辐条孔的均匀排布角度都严格遵循民用自行车零部件的通用设计规范，可直接用于自行车整车装配模拟、零部件结构教学、变速原理演示等场景。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角打亮轮毂主体轮廓，辅助光源补全暗部细节避免结构阴影死黑，添加微弱的环境反射贴图提升金属部件的质感层次，背景采用渐变浅灰色突出产品主体，最终呈现的渲染图清晰展现轮毂的整体外观形态与各部件的衔接关系，可直观观察到内变速轮毂相较于普通外变速花鼓的集成化结构优势。
