砾石越野自行车碟刹轮组三维设计

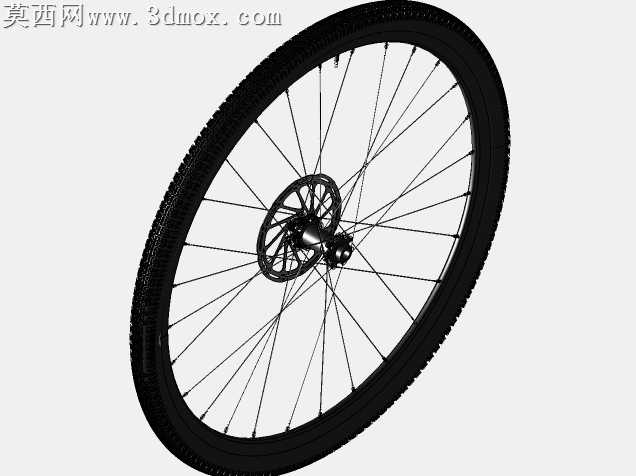

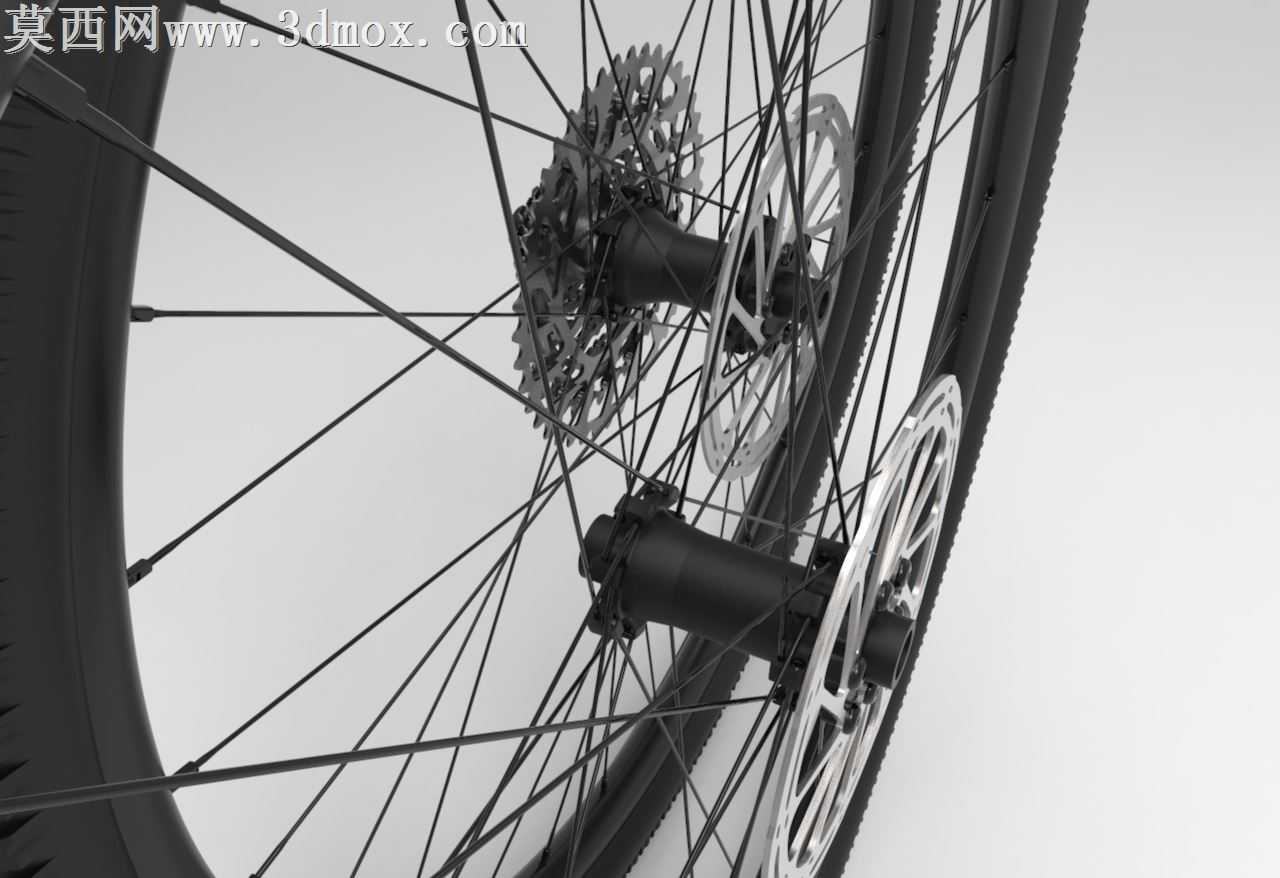

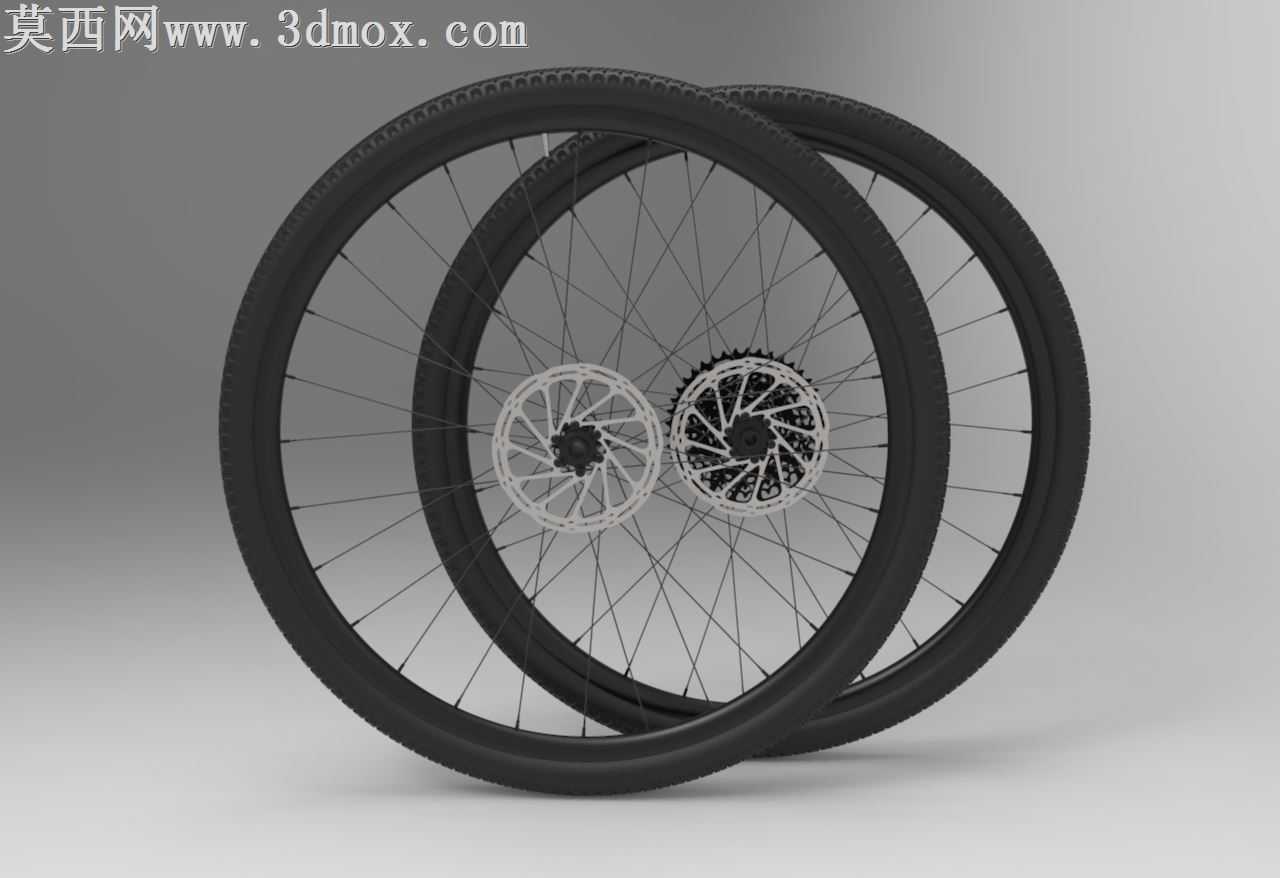

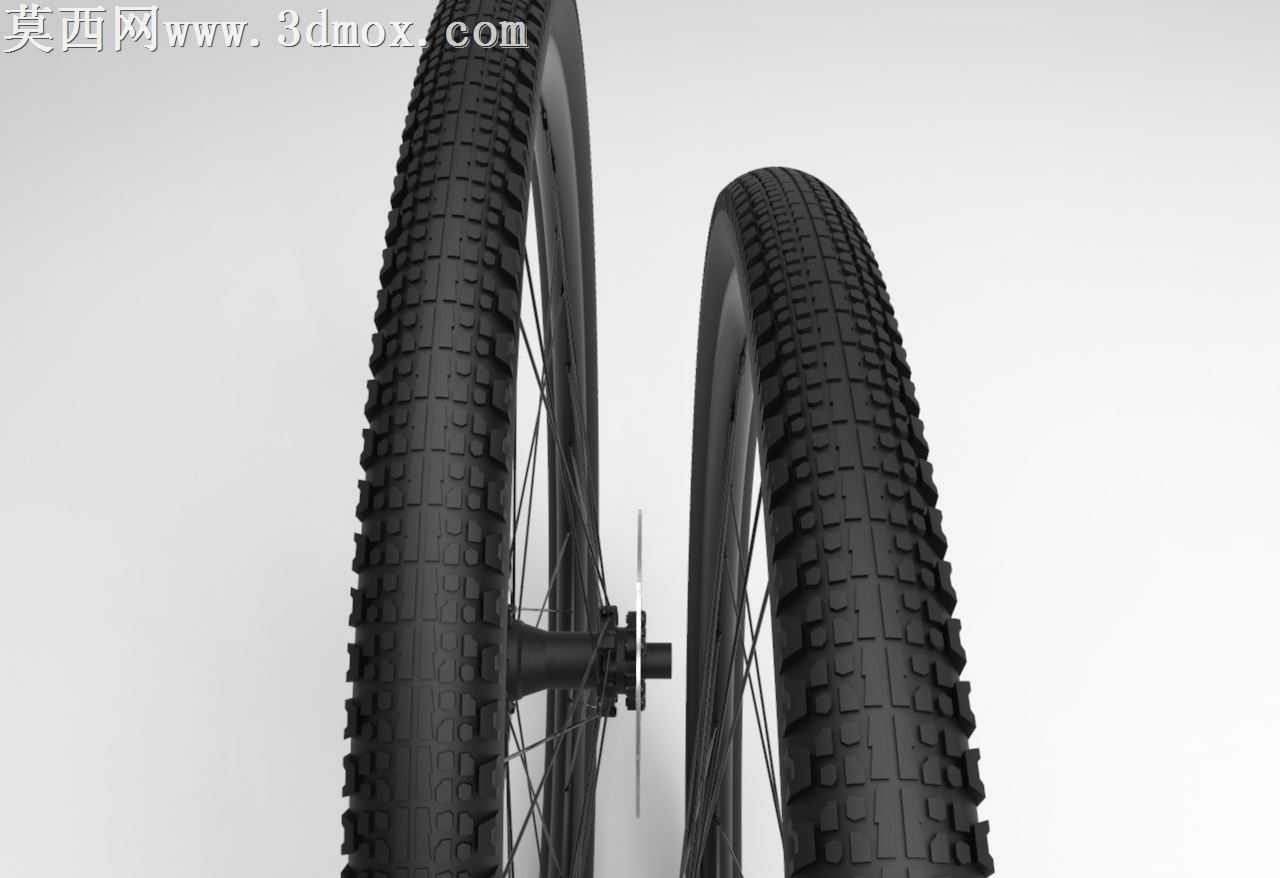

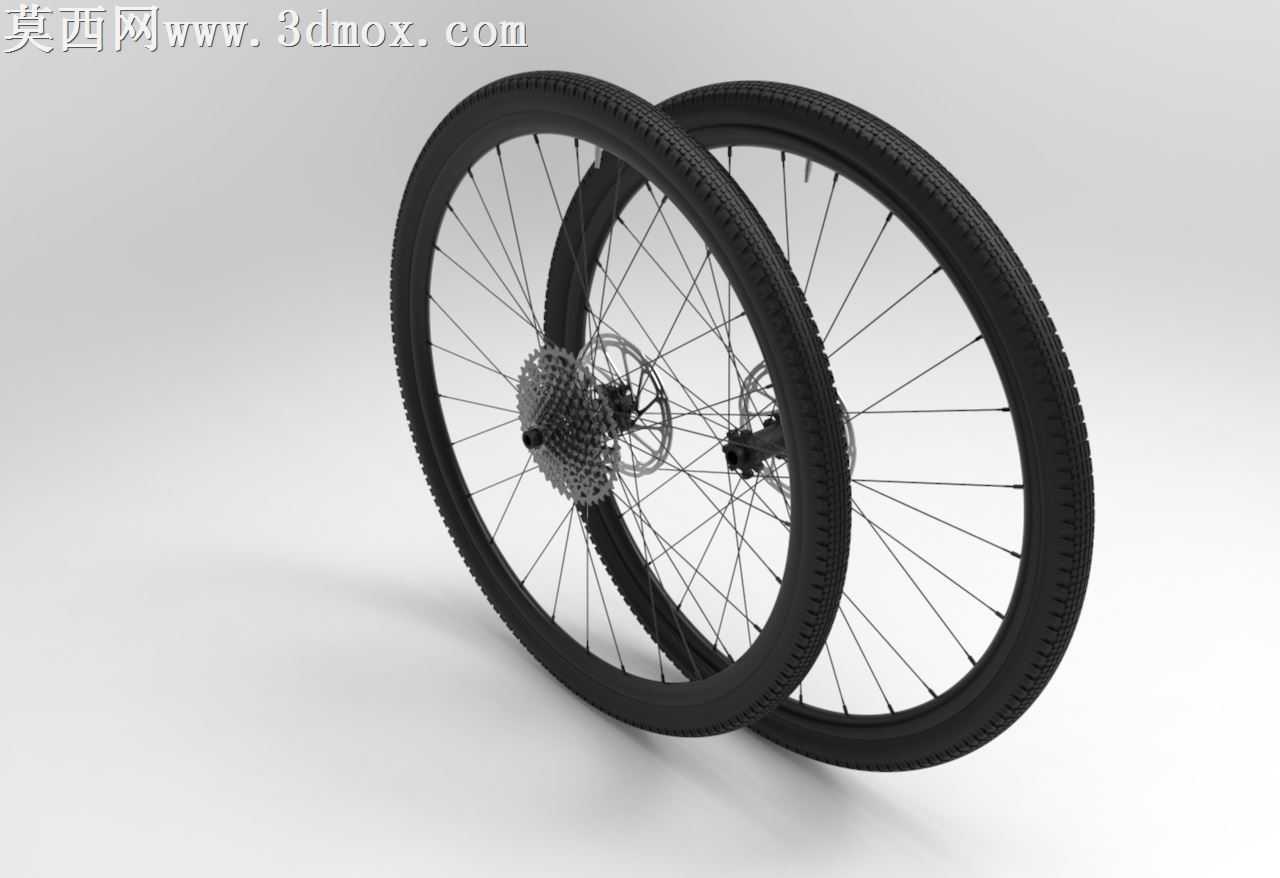

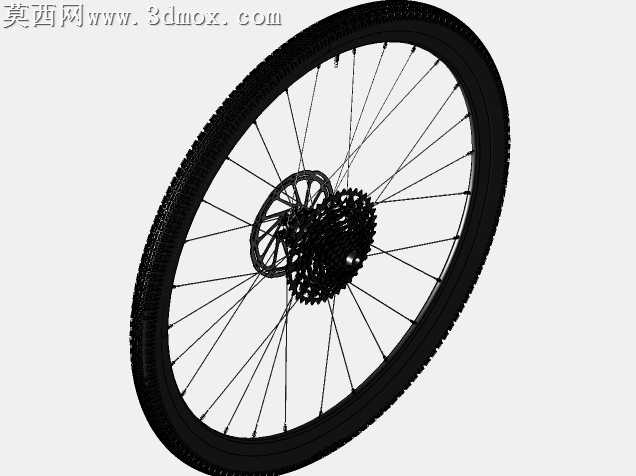

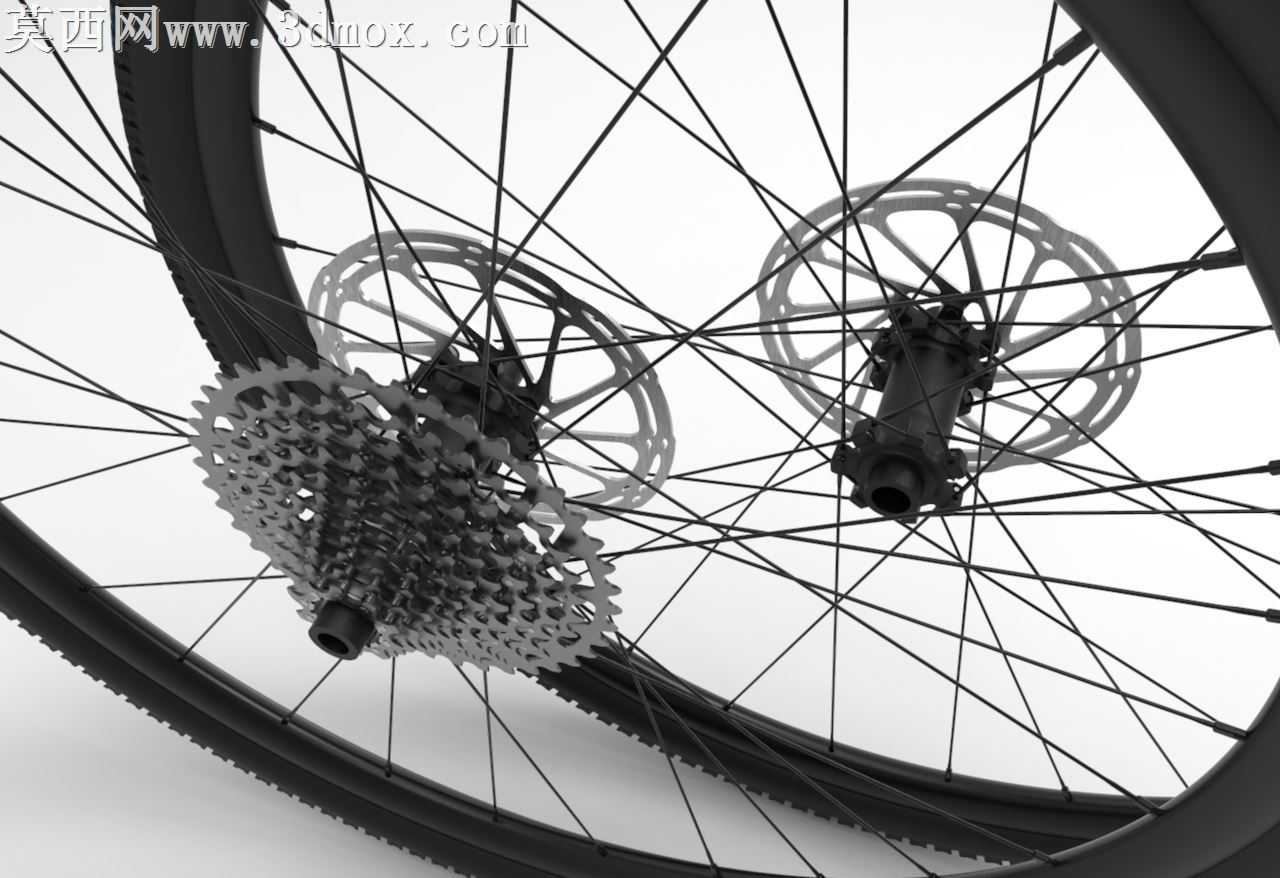

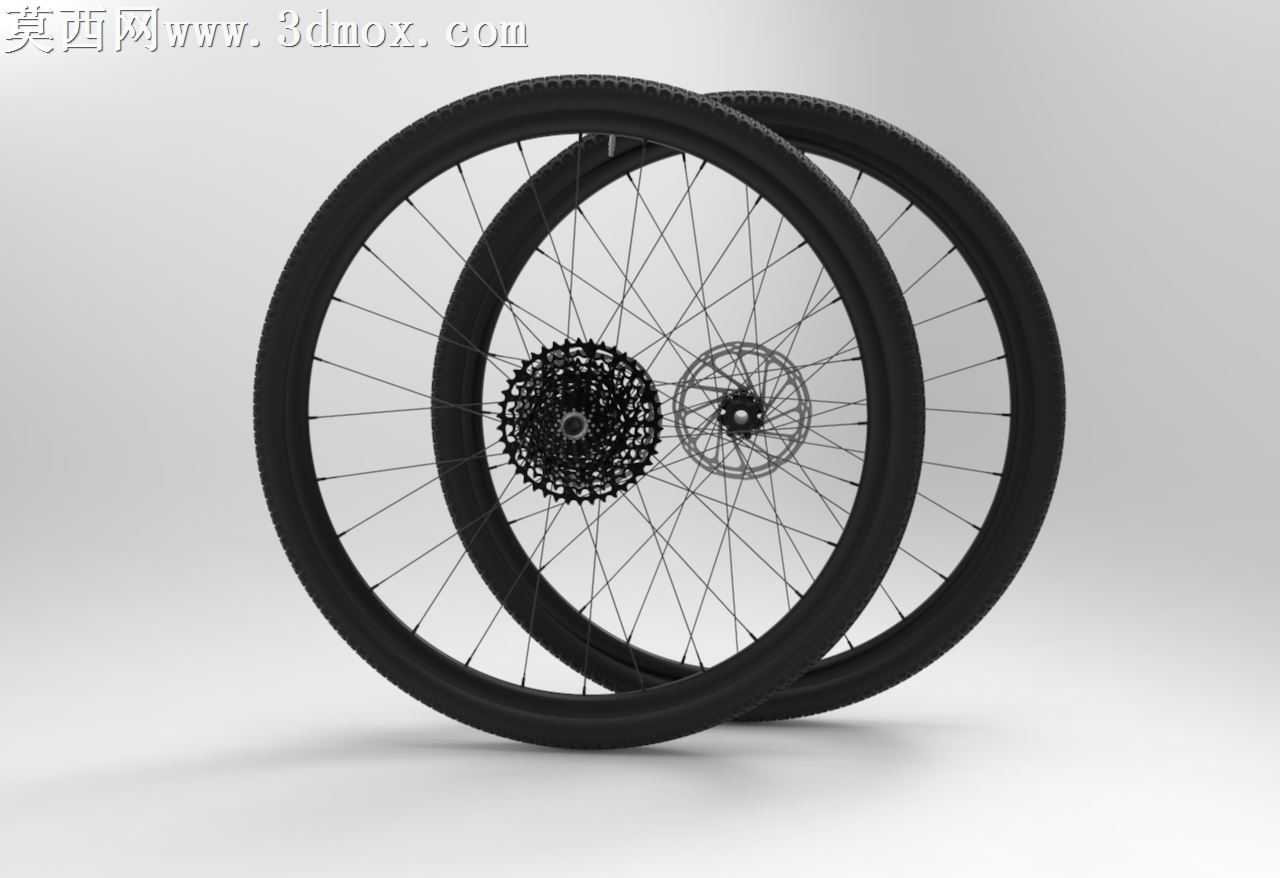

本作品为适配砾石越野、山地骑行场景的自行车轮组三维建模成果，建模过程围绕真实市售轮组的装配逻辑与结构细节展开，在三维建模软件中首先完成基础参数的校准，匹配15x100桶轴规格、28孔花鼓结构、12x142D塔基安装位、瑞士R470轮辋尺寸以及建大Flintridge Pro TR 622-40c外胎的真实规格，确保整体轮径、开档尺寸、辐条排布角度完全符合实际产品的装配公差要求。建模阶段采用分层构建逻辑，首先完成花鼓主体结构建模，区分前后花鼓的塔基、碟刹安装座结构，还原桶轴杆的穿装孔位、法兰盘的辐条挂点细节，确保每个挂点的角度、深度与真实花鼓一致；随后完成轮辋建模，还原砾石胎专用轮辋的钩边结构、胎唇卡位、辐条孔位分布，匹配40c宽度外胎的安装间隙要求；外胎建模阶段还原胎面的细密砾石防滑胎纹、胎侧的品牌标识区域、胎唇的钢丝圈卡位结构，确保胎体与轮辋的装配贴合度符合真实状态。辐条与辐条帽建模采用参数化排布，按照28孔花鼓的交叉编法逻辑，计算每根辐条的长度、弯折角度、张紧方向，还原前后轮不同碟片规格下的辐条避让结构，前轮搭配160mm规格六钉碟片，后轮搭配180mm规格六钉碟片，建模时还原碟片的散热镂空纹路、六钉安装孔位、刹车片摩擦区域的表面纹理细节。材质与渲染阶段针对不同部件匹配对应材质属性，轮辋、花鼓、辐条采用哑光铝合金材质，调整金属粗糙度、反射参数还原金属构件的细腻磨砂质感；外胎采用黑色哑光橡胶材质，调整表面细微颗粒粗糙度还原橡胶胎面的防滑触感；碟片采用高碳钢材质，还原金属表面的轻微做旧质感与摩擦区域的细微纹理；桶轴杆、辐条帽采用亮面金属材质，区分不同金属部件的光泽差异。场景渲染采用中性灰色渐变背景，搭配柔和的影棚布光，通过主光、辅光、轮廓光的组合，清晰呈现轮组的双层叠放展示效果，突出轮组的结构层次与材质质感，同时还原轮组转动状态下的视觉比例，确保整体模型可直接用于产品展示、结构装配验证、骑行场景模拟等用途，建模过程中严格控制各部件的装配间隙，避免出现干涉问题，所有结构细节均参考真实产品的工程参数，保证模型的工程实用性与视觉还原度。
