太阳能平板拖车配套起重装置设计

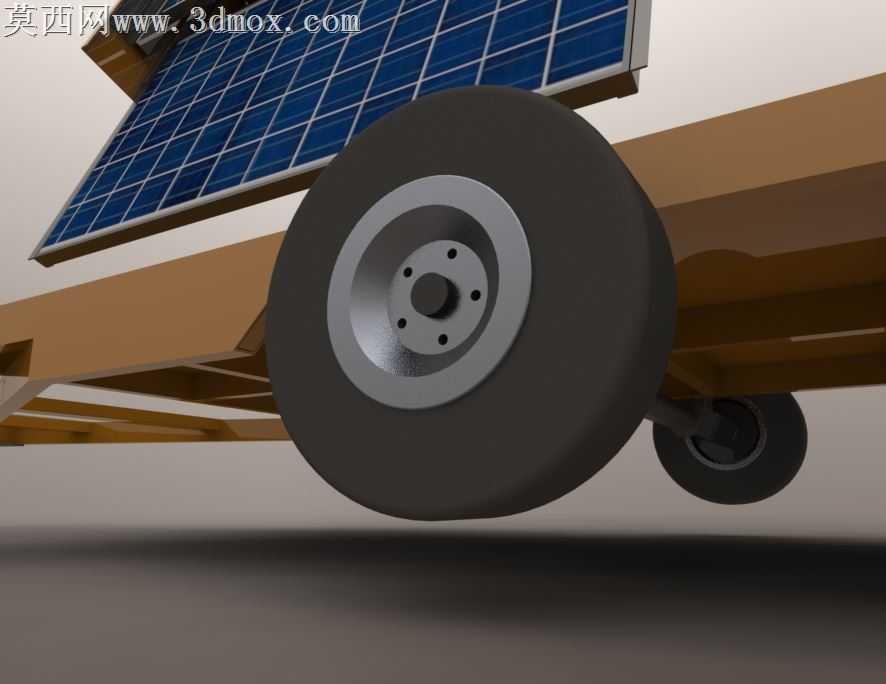

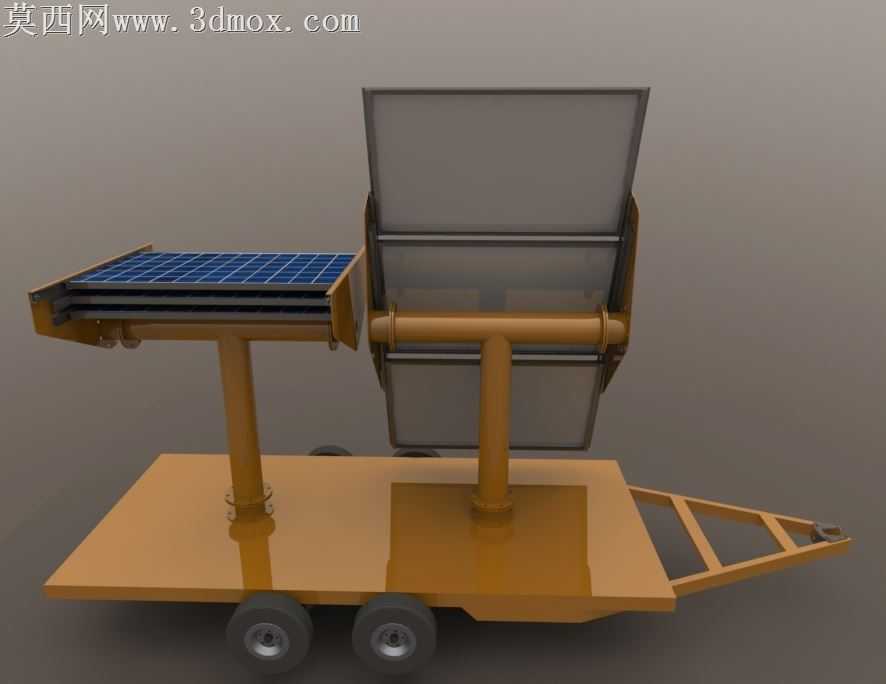

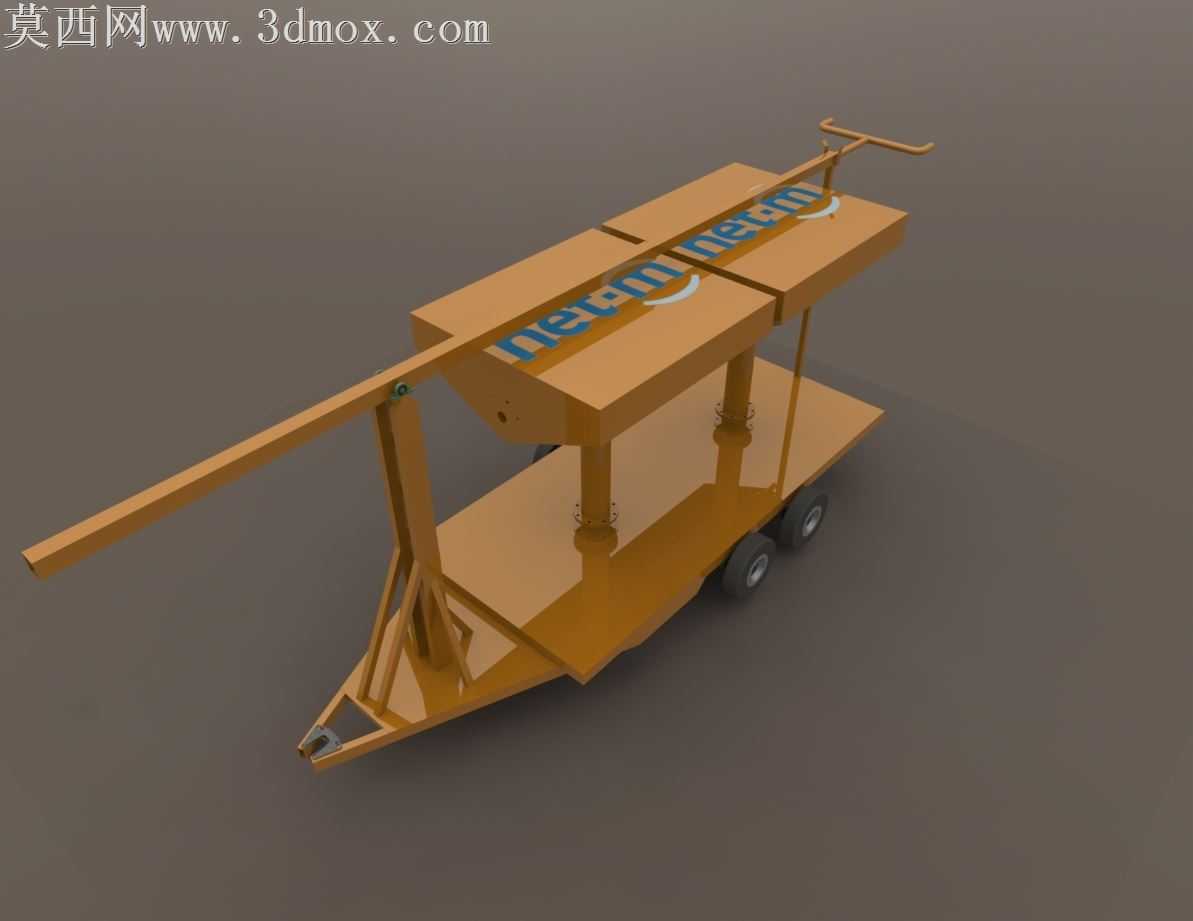

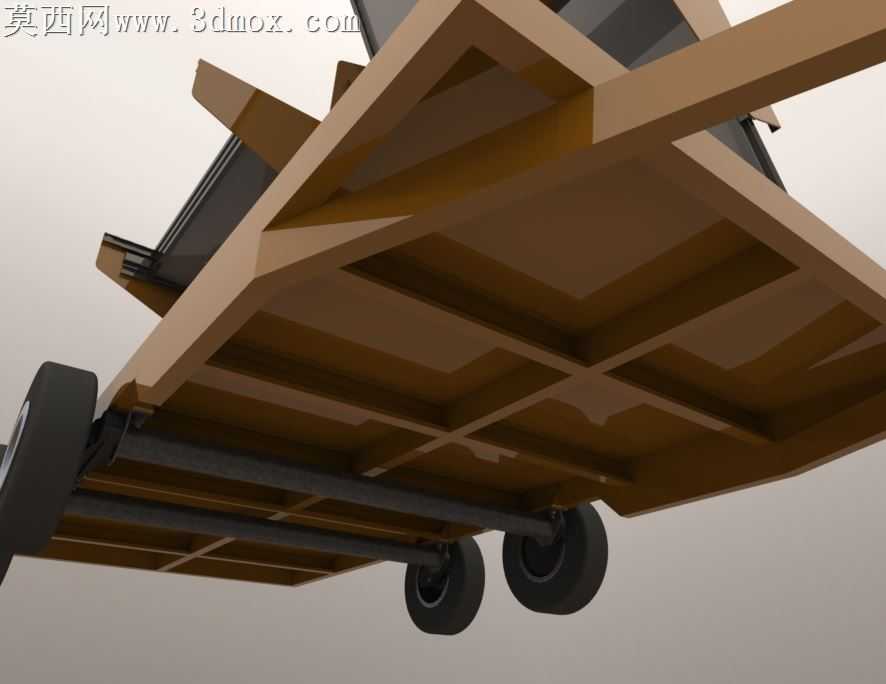

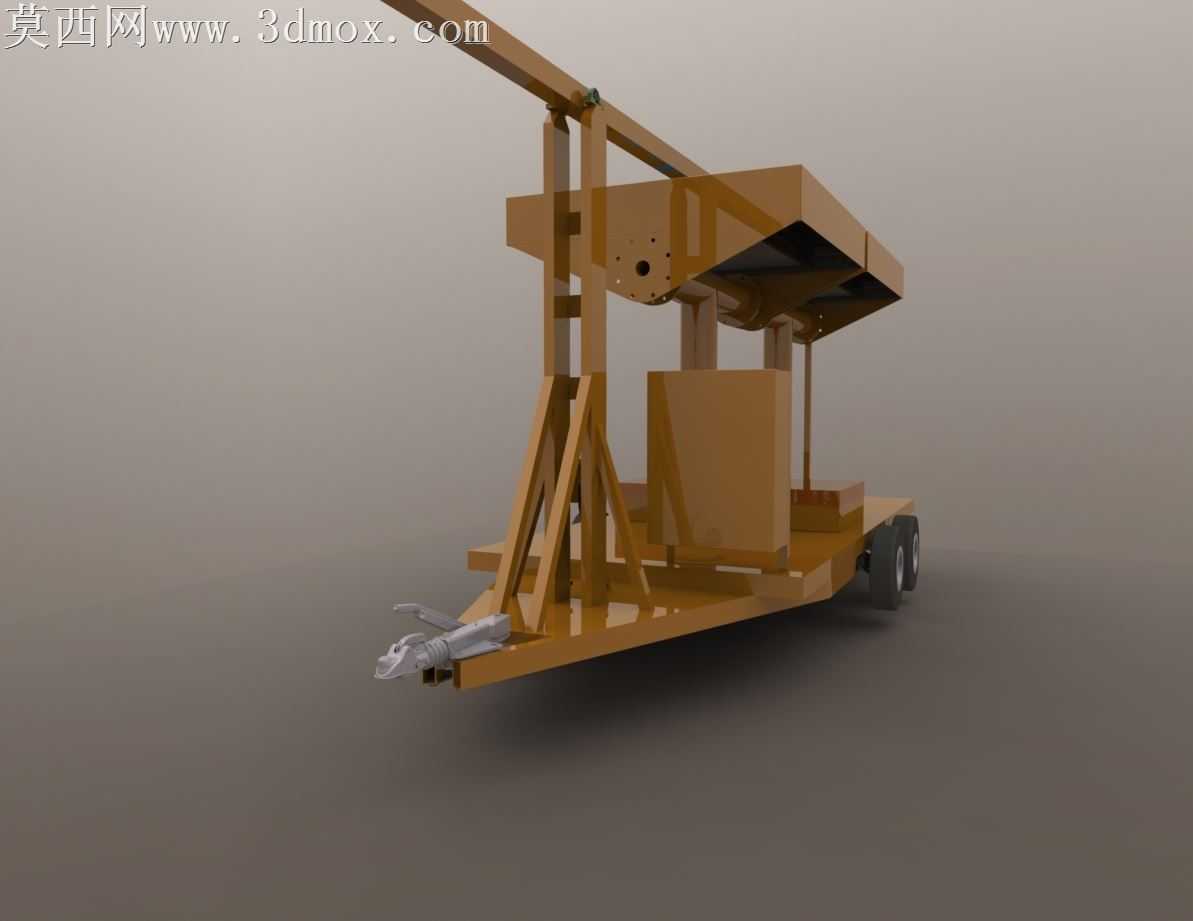

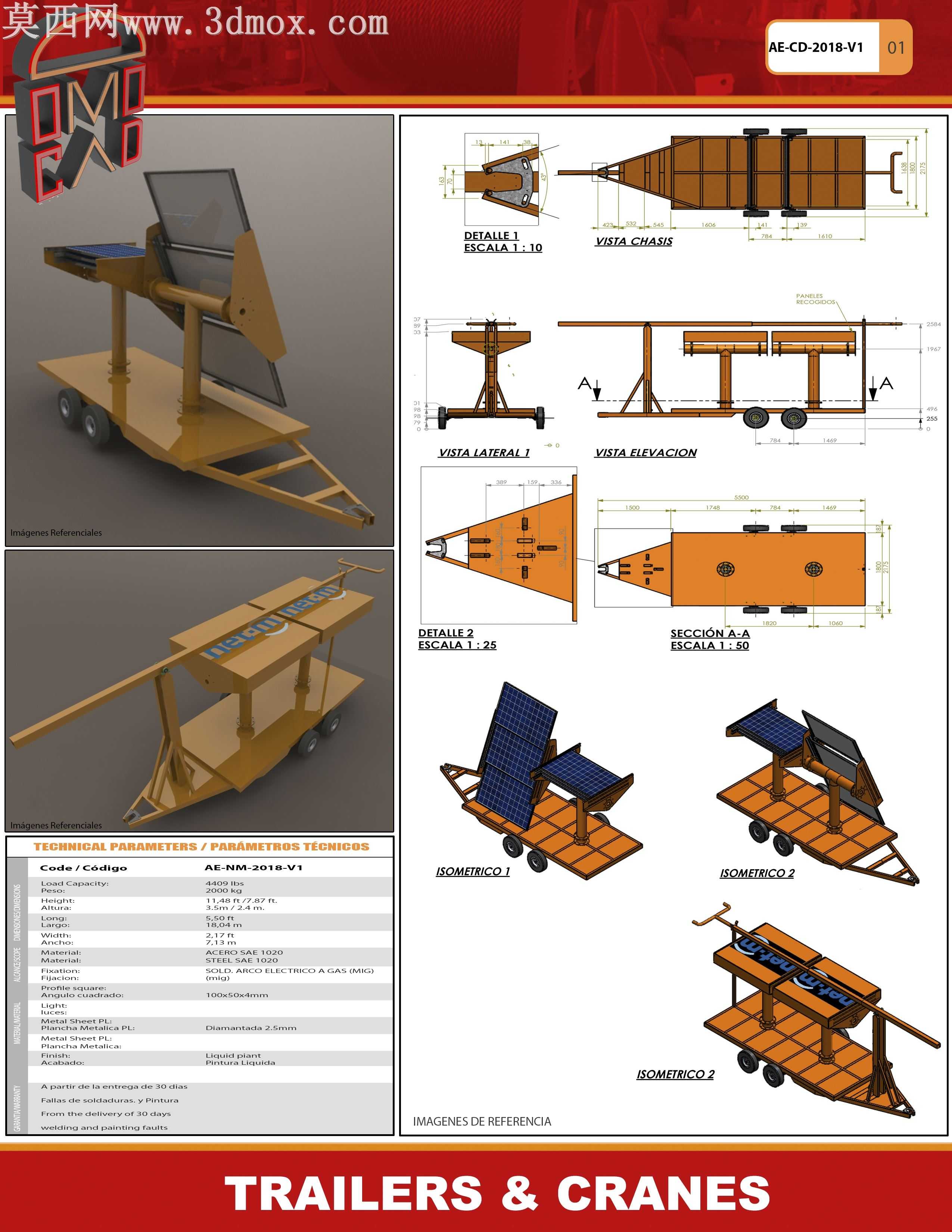

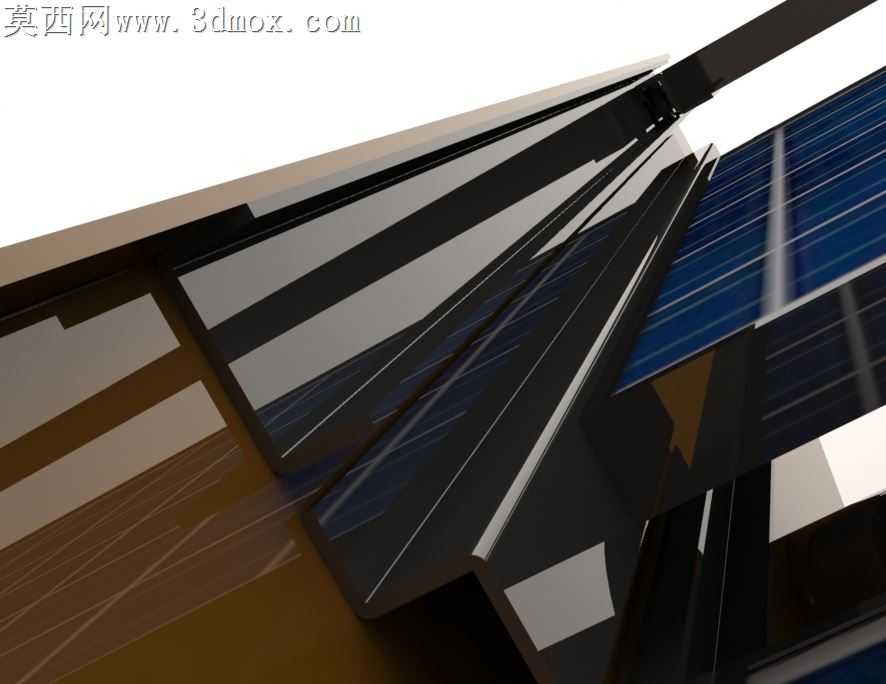

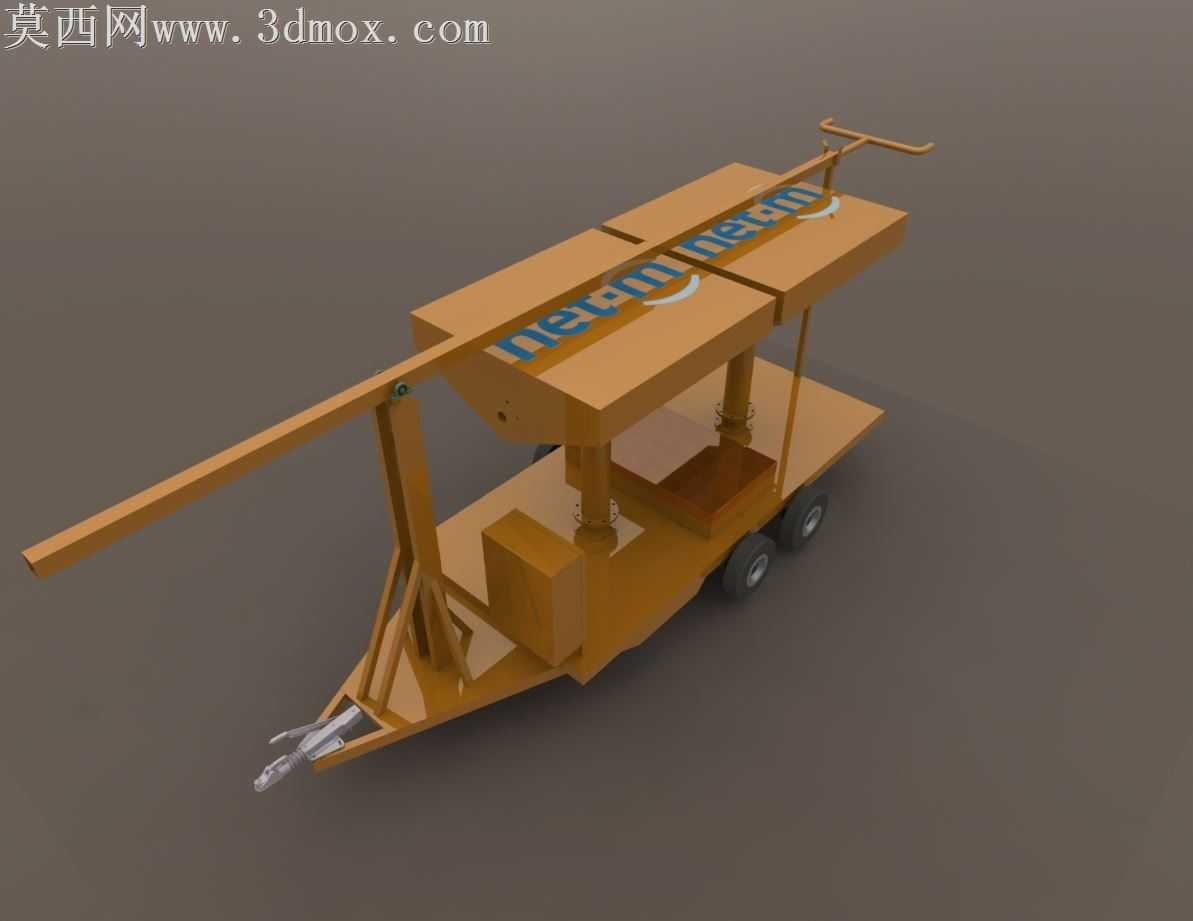

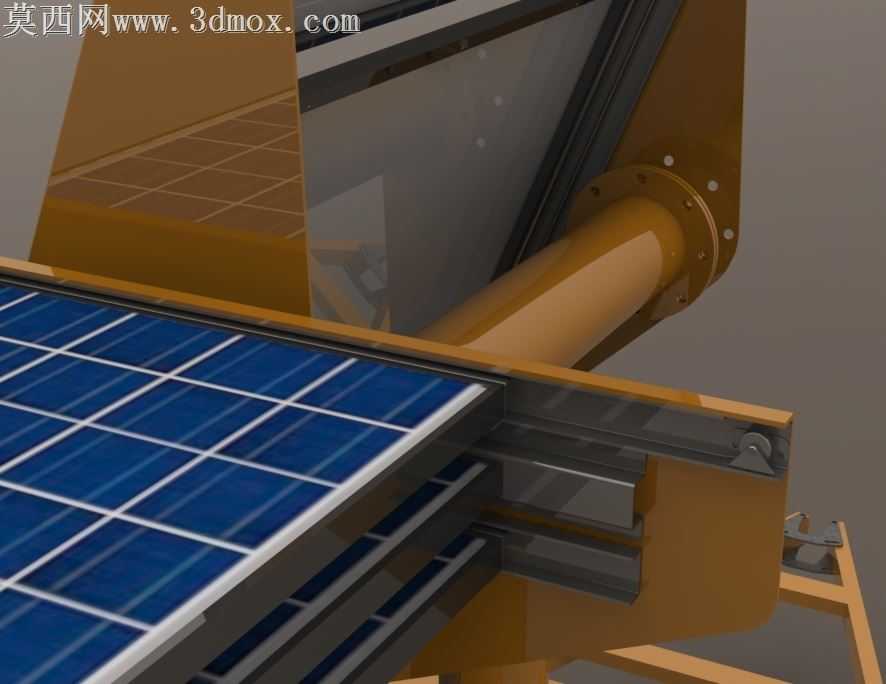

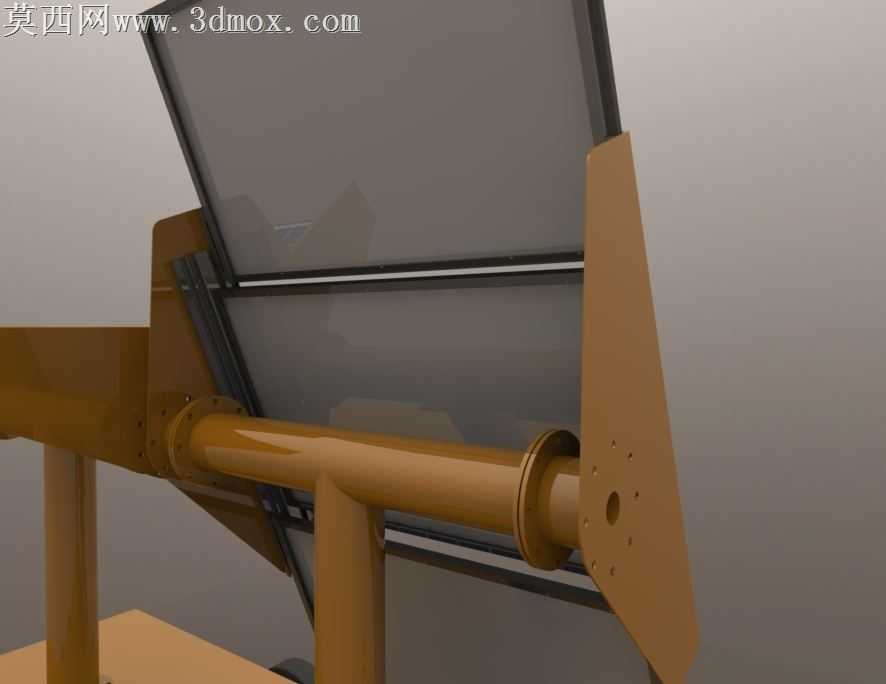

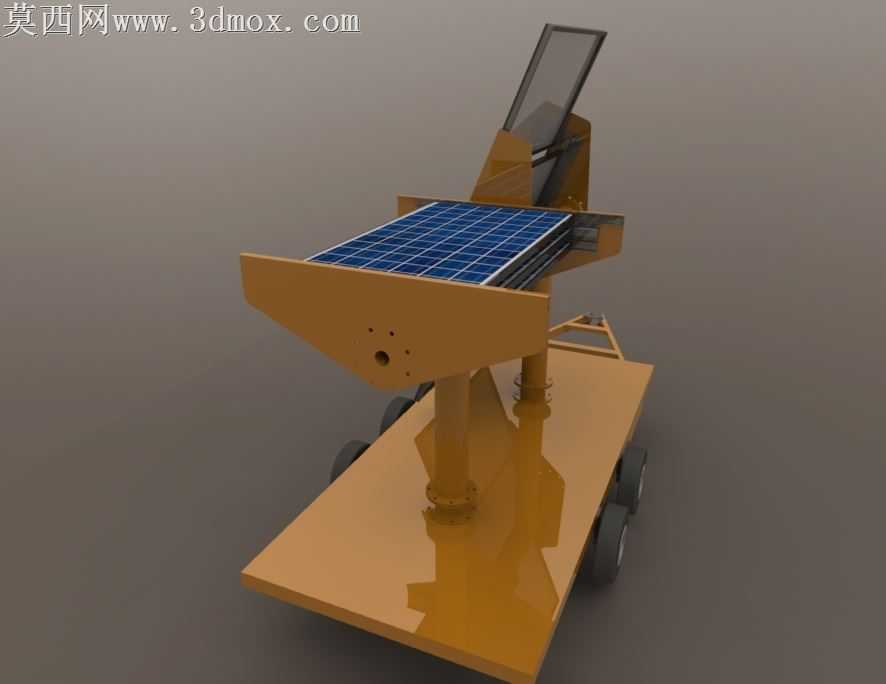

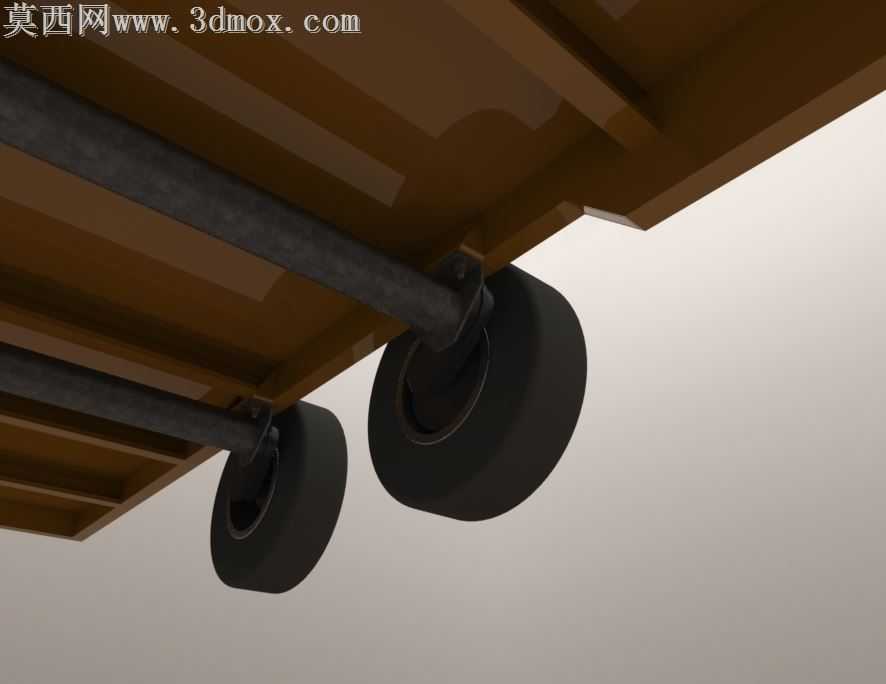

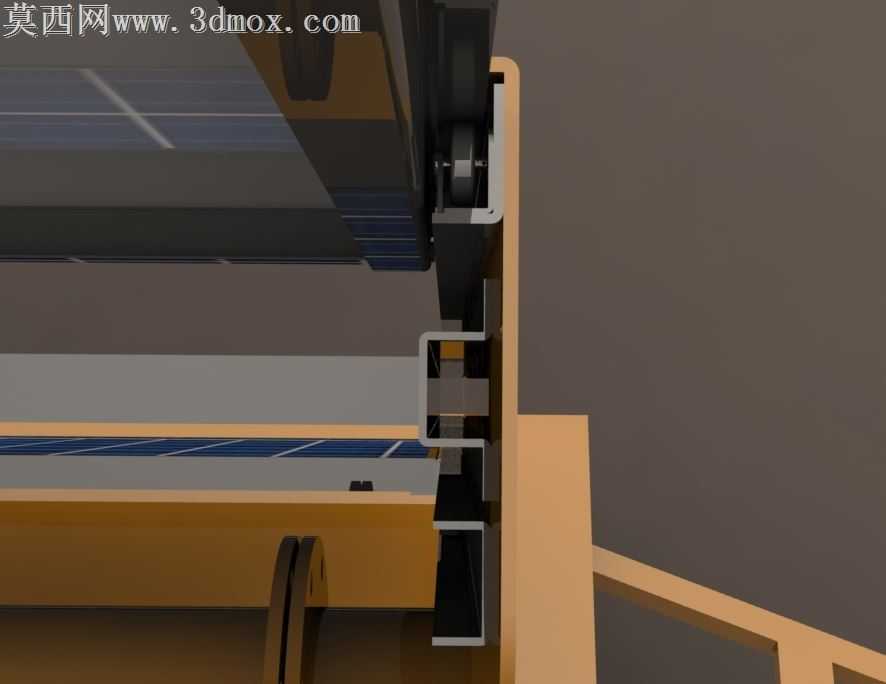

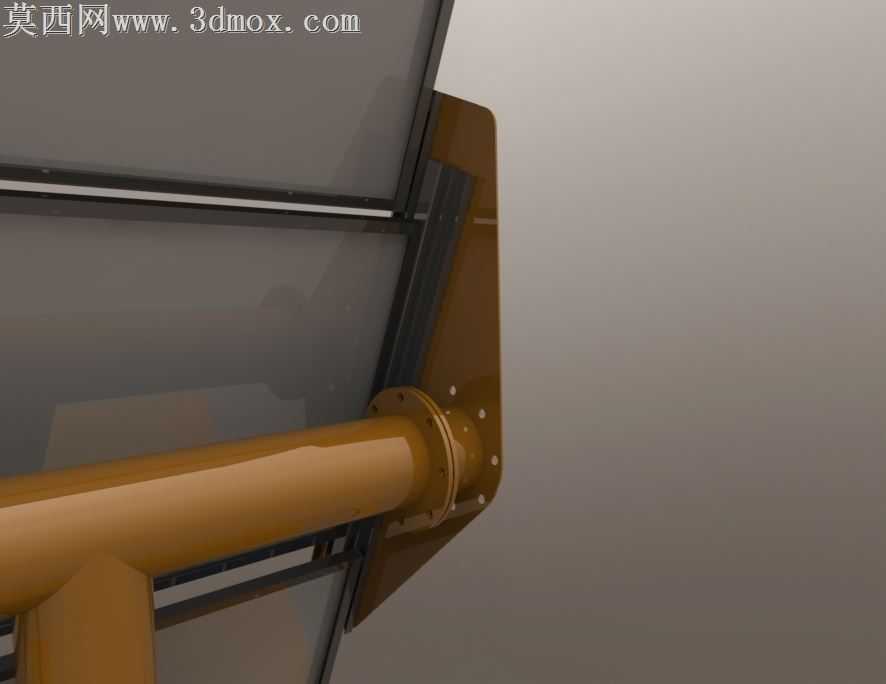

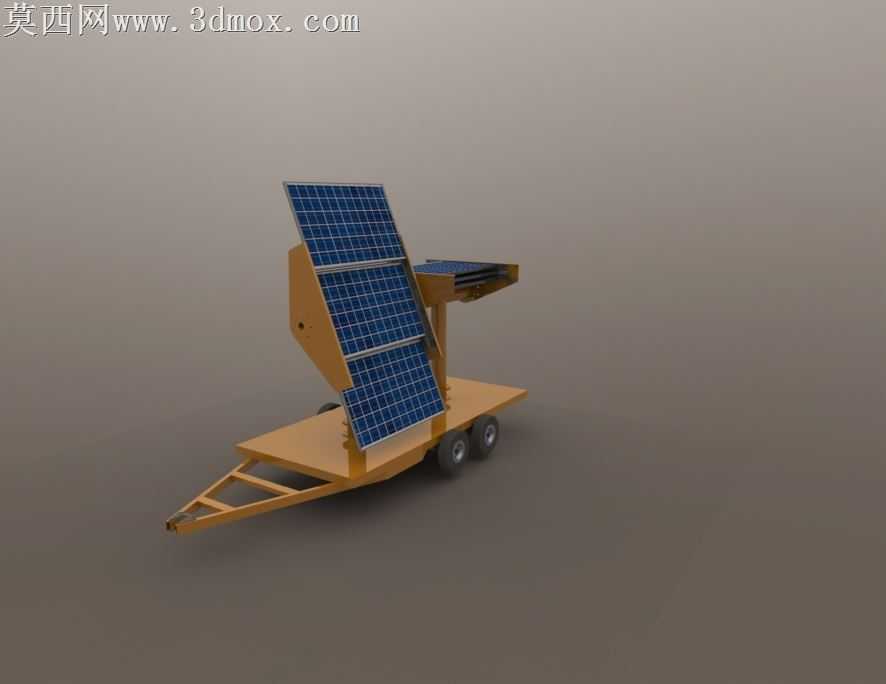

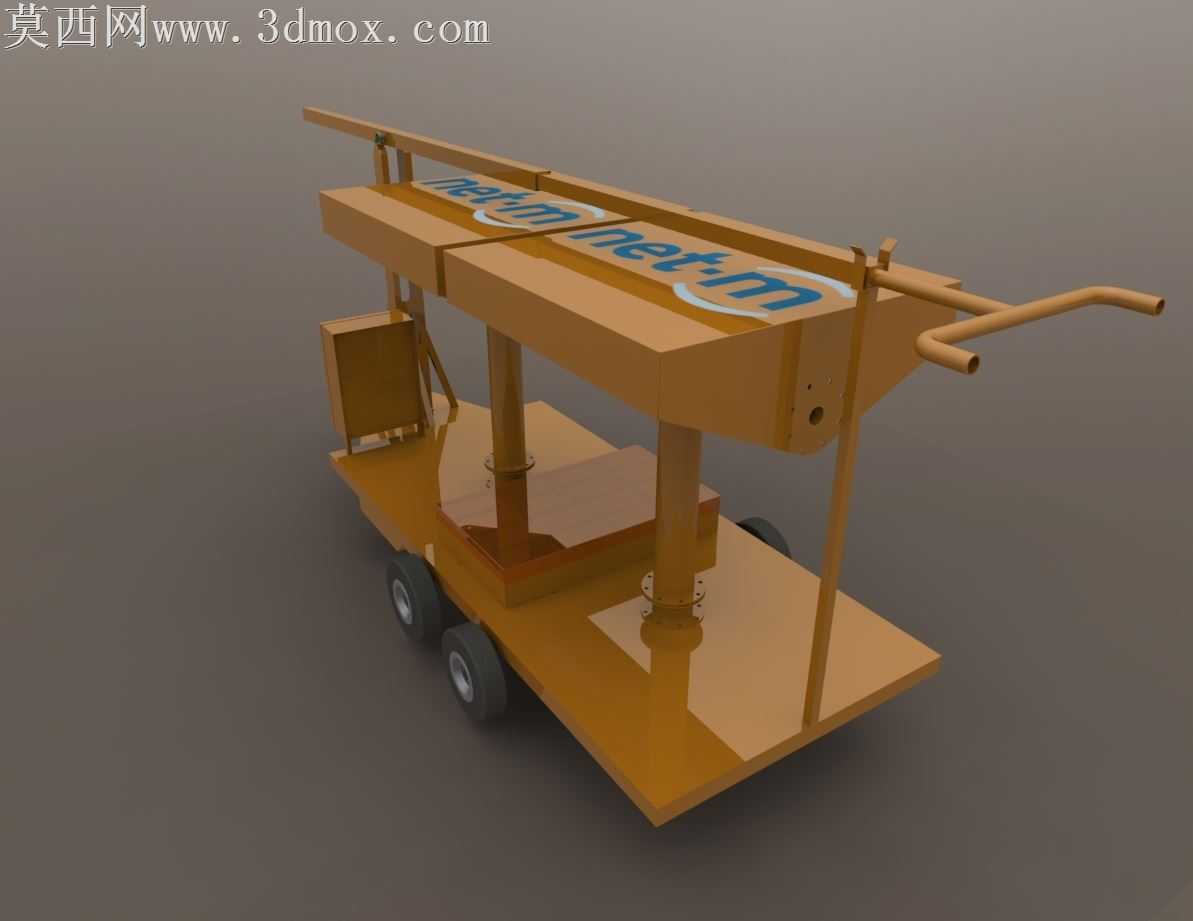

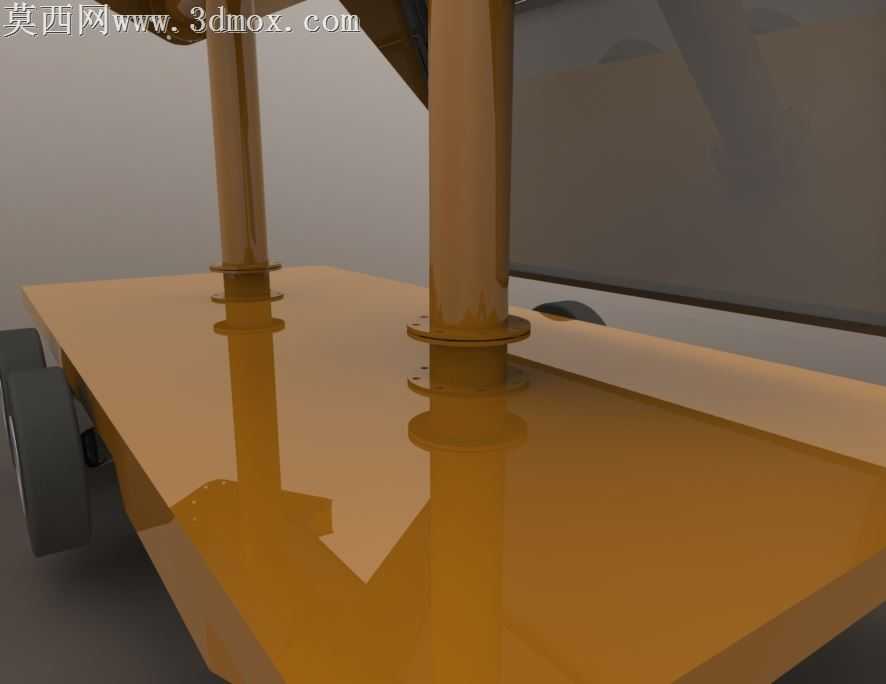

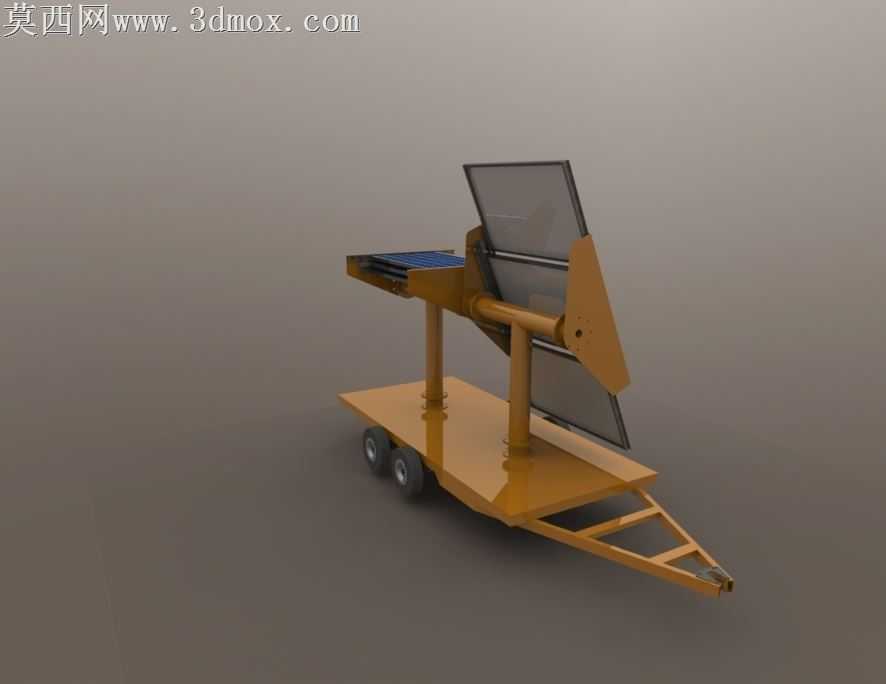

本作品为带太阳能供电模块的平板拖车与配套起重装置的三维设计成果，建模阶段严格遵循机械设计的尺寸规范，先完成整体底盘框架的基准搭建，以带轮式行走结构为基础，逐一构建车架承载梁、牵引连接结构、轮轴装配位的基础特征，保证各部件的装配间隙符合实际机械加工与装配的公差要求。建模过程中对起重承载结构做了分层特征处理，分别完成纵向支撑梁、横向承载托架、可折叠伸展的起重作业臂的独立建模，通过装配约束还原结构的活动行程范围，清晰呈现起重作业状态与拖运行驶状态下的结构形态差异。针对搭载的太阳能光伏板模块，建模时还原了板体的安装倾角调节结构、支架铰接位、板面排布布局，既呈现光伏板的外观形态，也体现其可调整角度适配不同光照角度的结构设计。材质与渲染环节，对车架金属结构赋予哑光金属漆材质，还原钢制构件的厚重质感，对木质承载平板赋予纹理清晰的实木材质，对太阳能光伏板赋予带轻微反光的深蓝色光伏玻璃材质，对轮胎赋予黑色橡胶材质并添加胎面纹理细节，通过多视角渲染输出，同时搭配工程视图标注各关键部位的尺寸参数，清晰呈现整体结构的长宽高尺寸、各部件的装配位置、不同作业形态下的结构变化。设计思路上兼顾拖运的承载稳定性与起重作业的结构强度，平板拖车的底盘采用多横梁加固结构保证承载能力，起重结构采用可收展设计，在非作业状态下可收折贴合车架表面，不影响拖运行驶的通过性，太阳能板模块的设置可为拖车上的小型附属用电设备提供供电支持，整体结构兼顾实用性与结构合理性，通过多视角的三维呈现与工程视图标注，完整展现该设备的结构细节与设计逻辑，清晰区分行驶状态、起重作业状态、太阳能板展开状态下的不同结构形态，各部件的连接关系、装配逻辑都通过三维建模得到直观呈现。
