封闭式货运拖挂车及配套起重转运装置

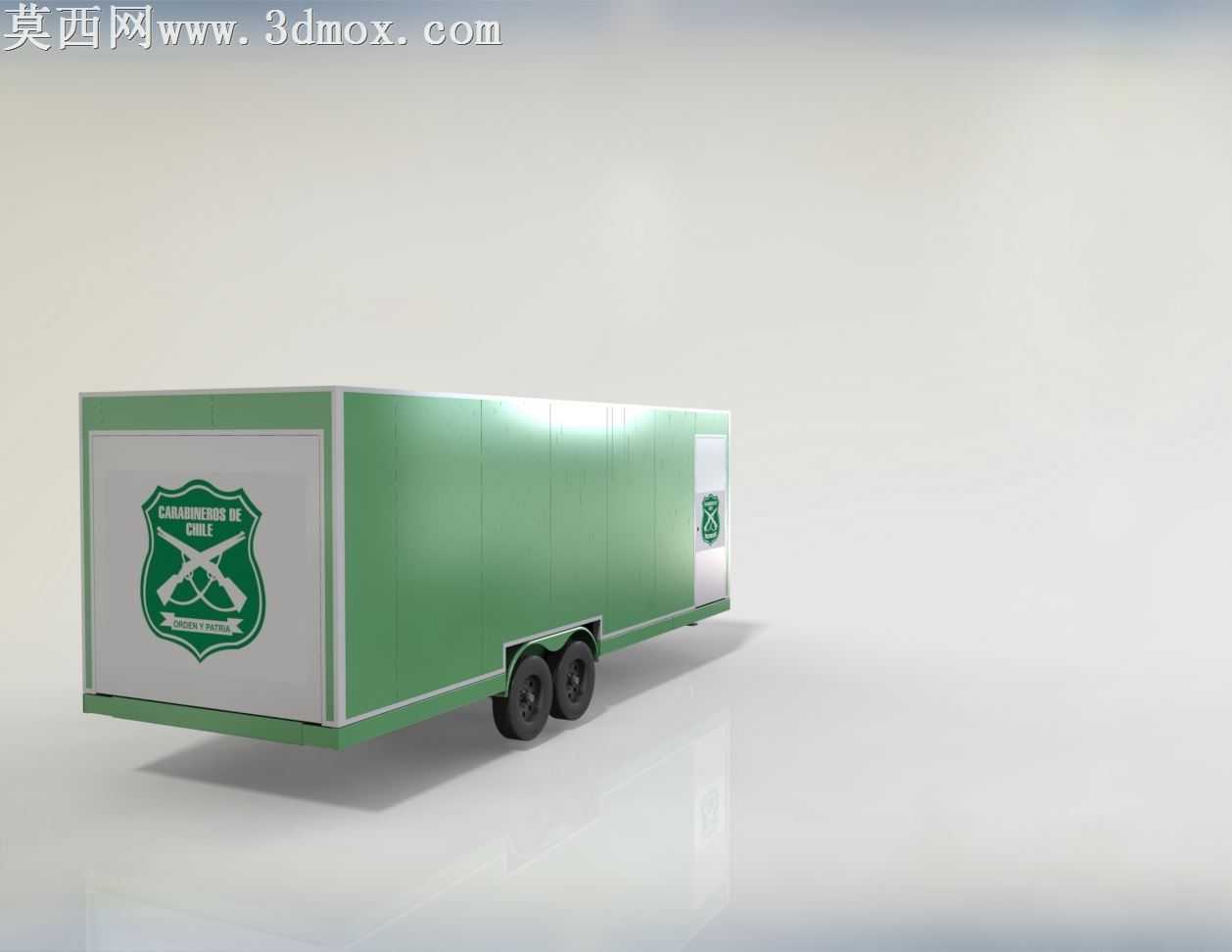

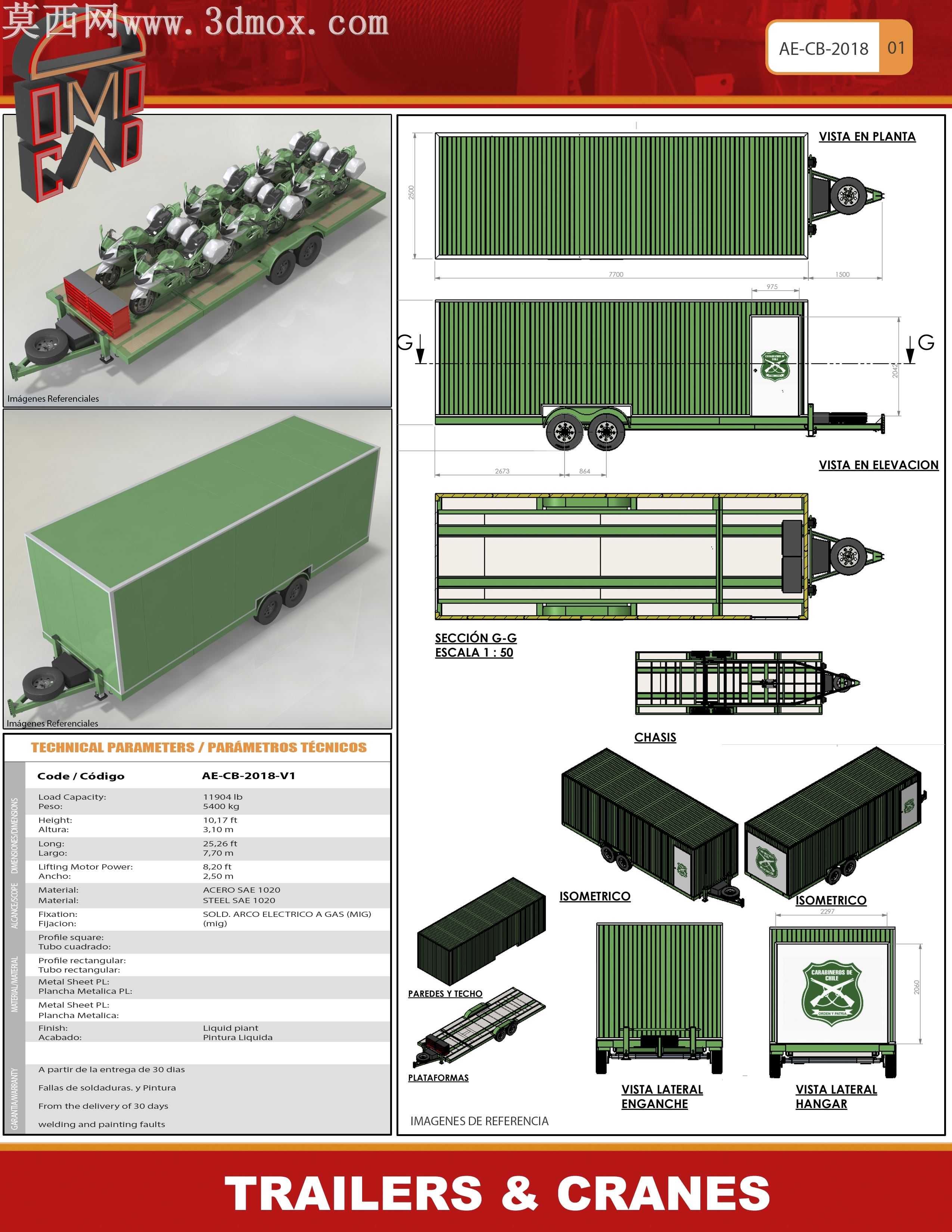

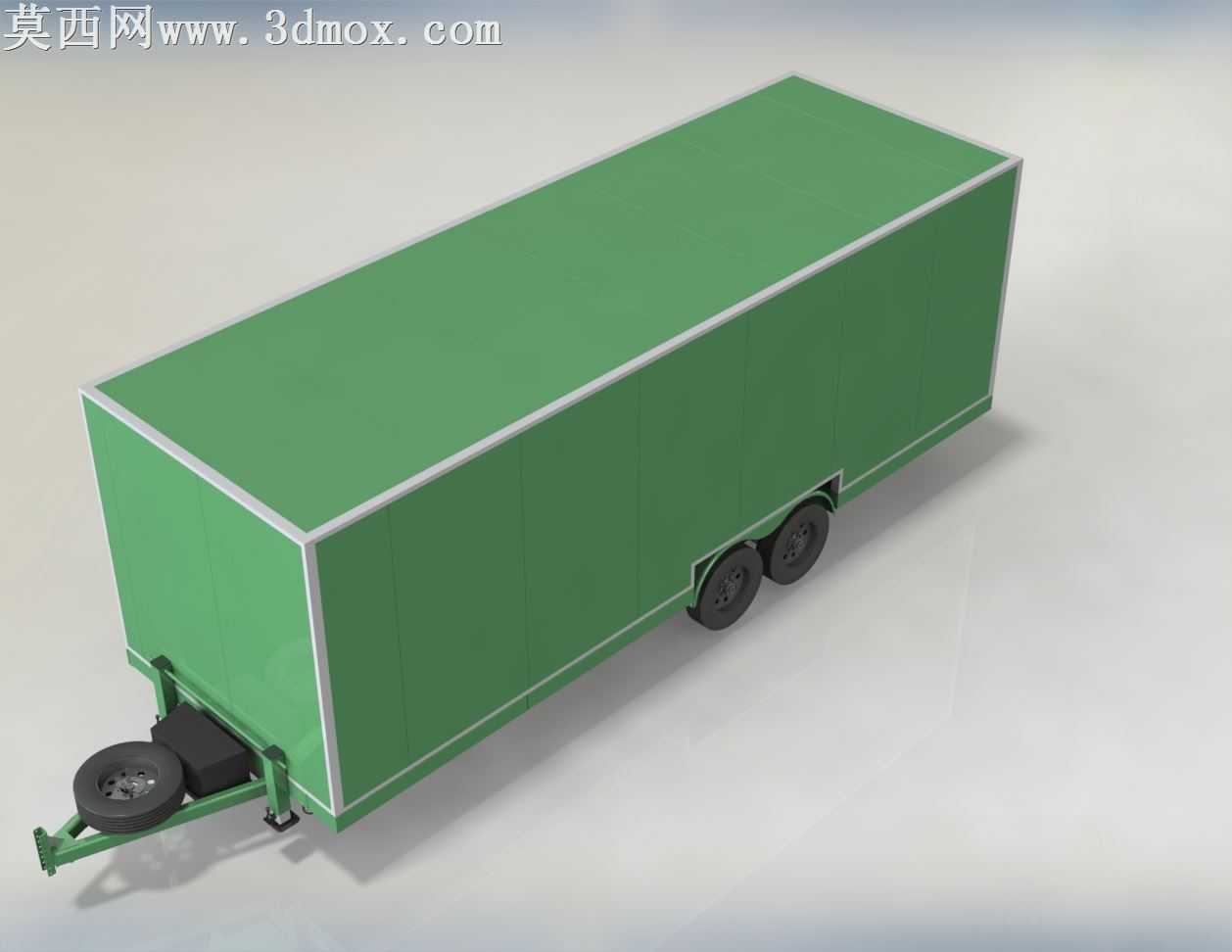

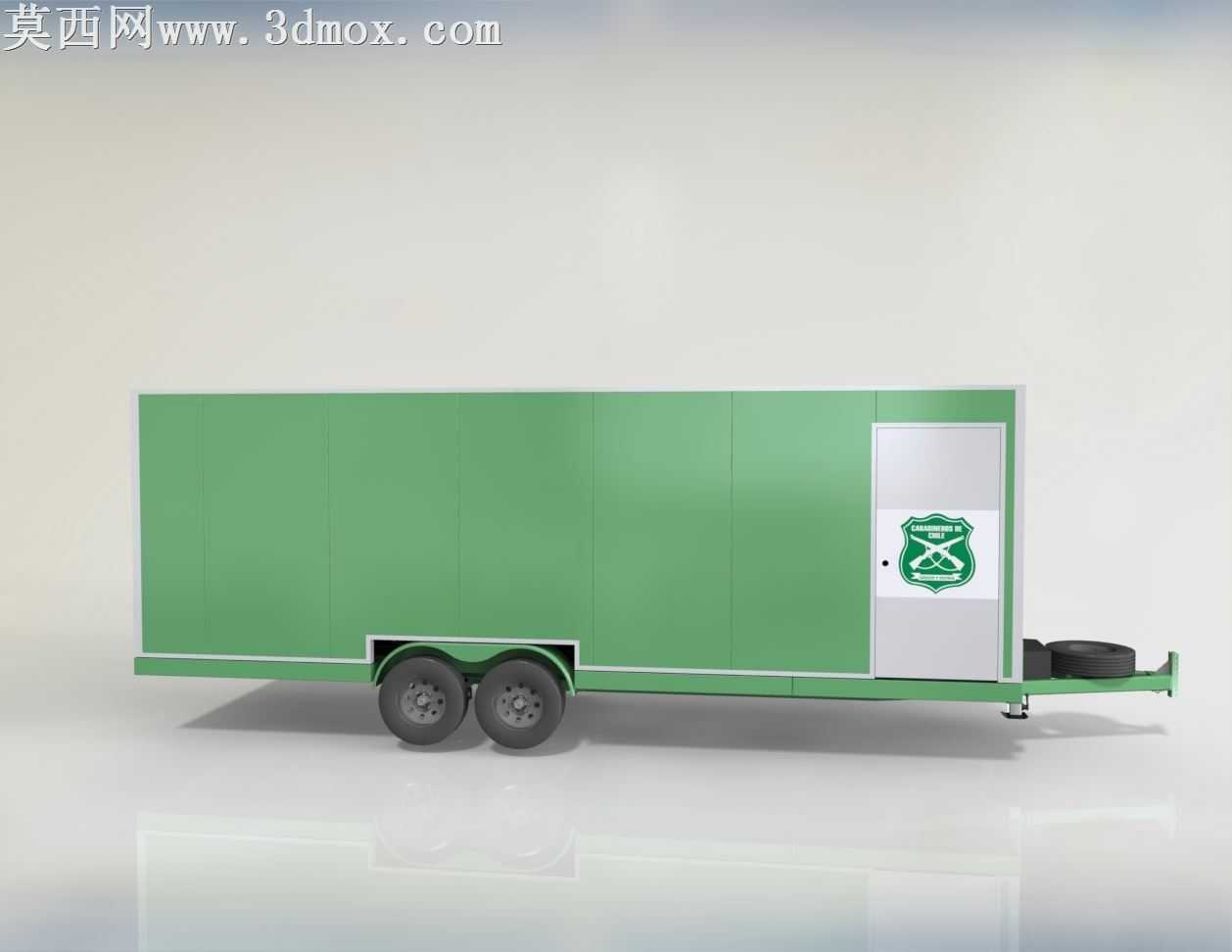

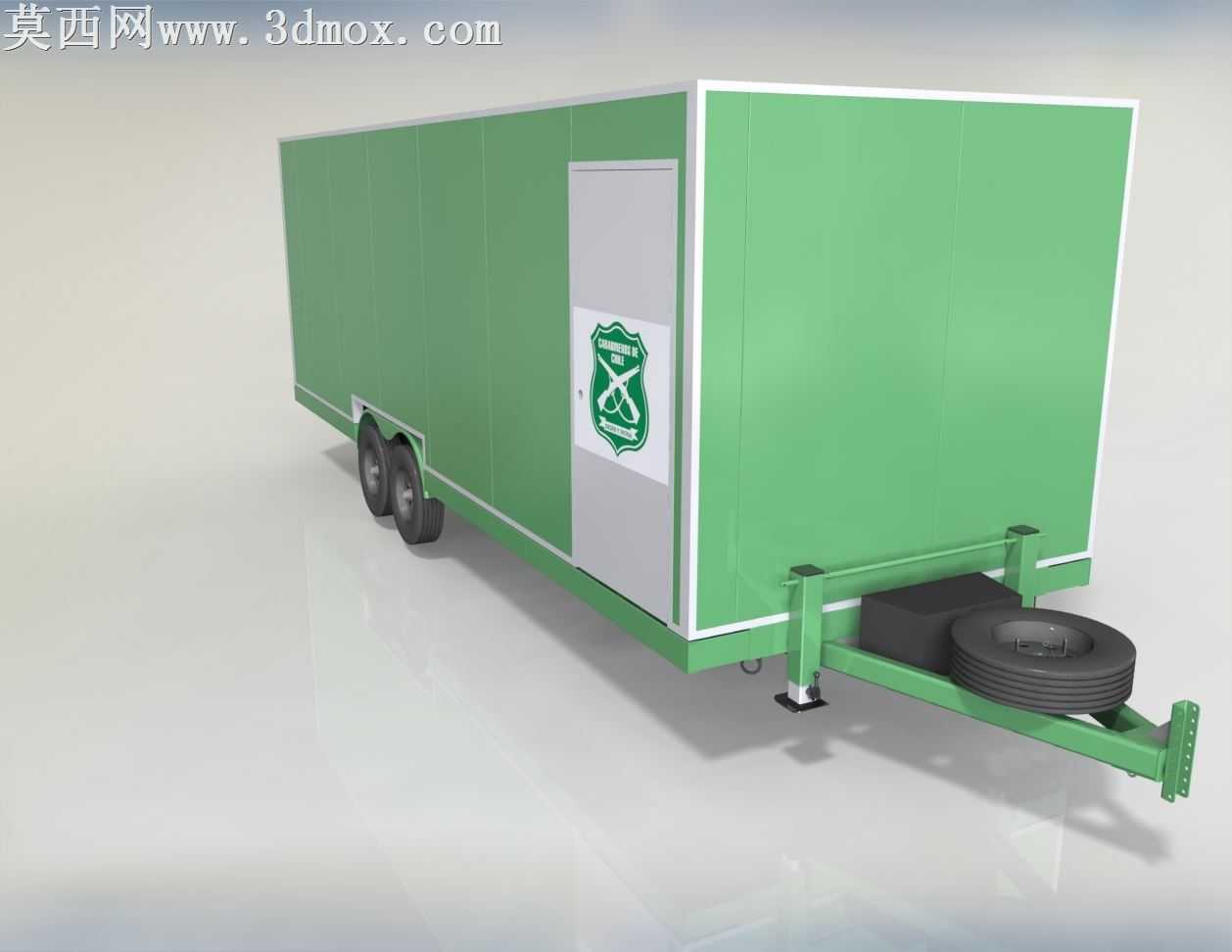

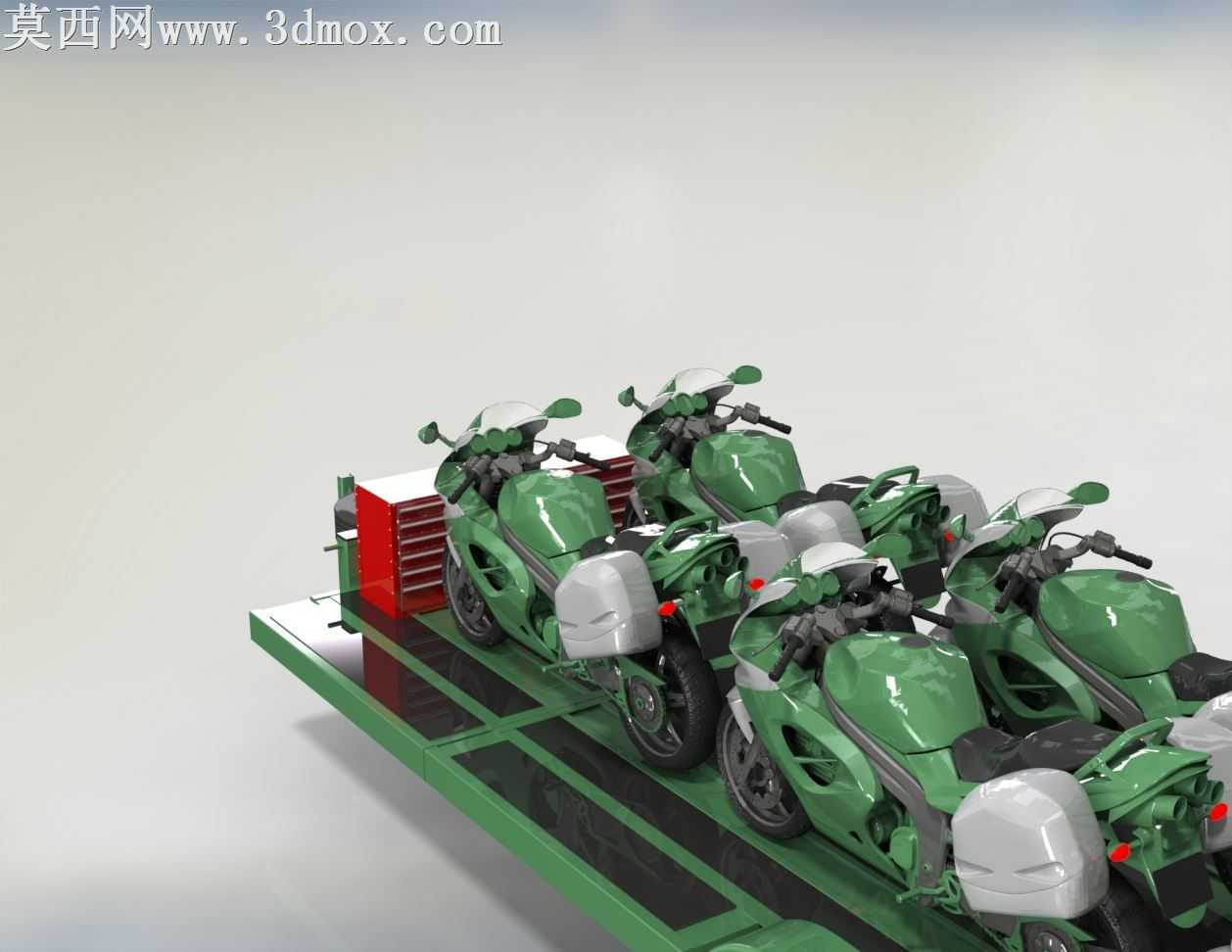

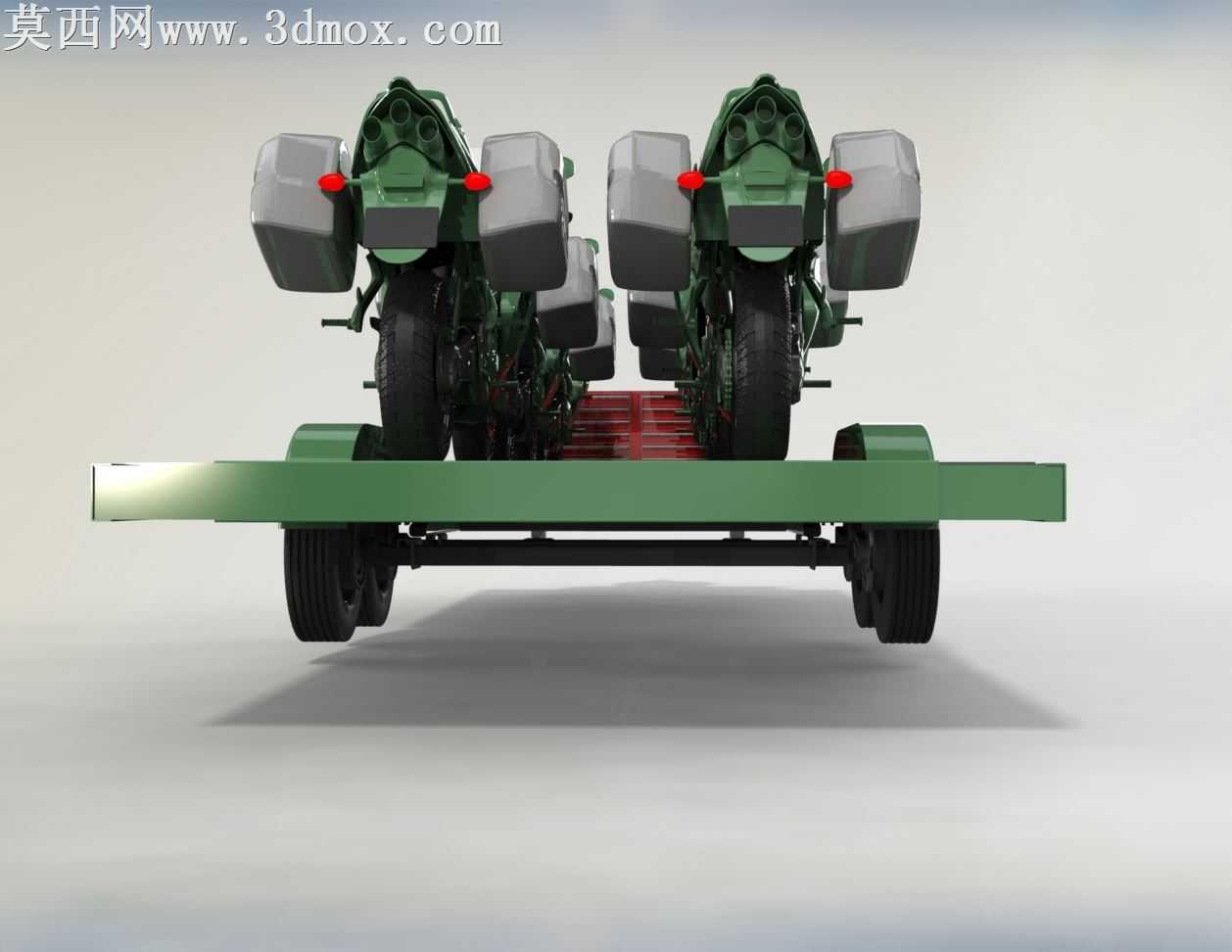

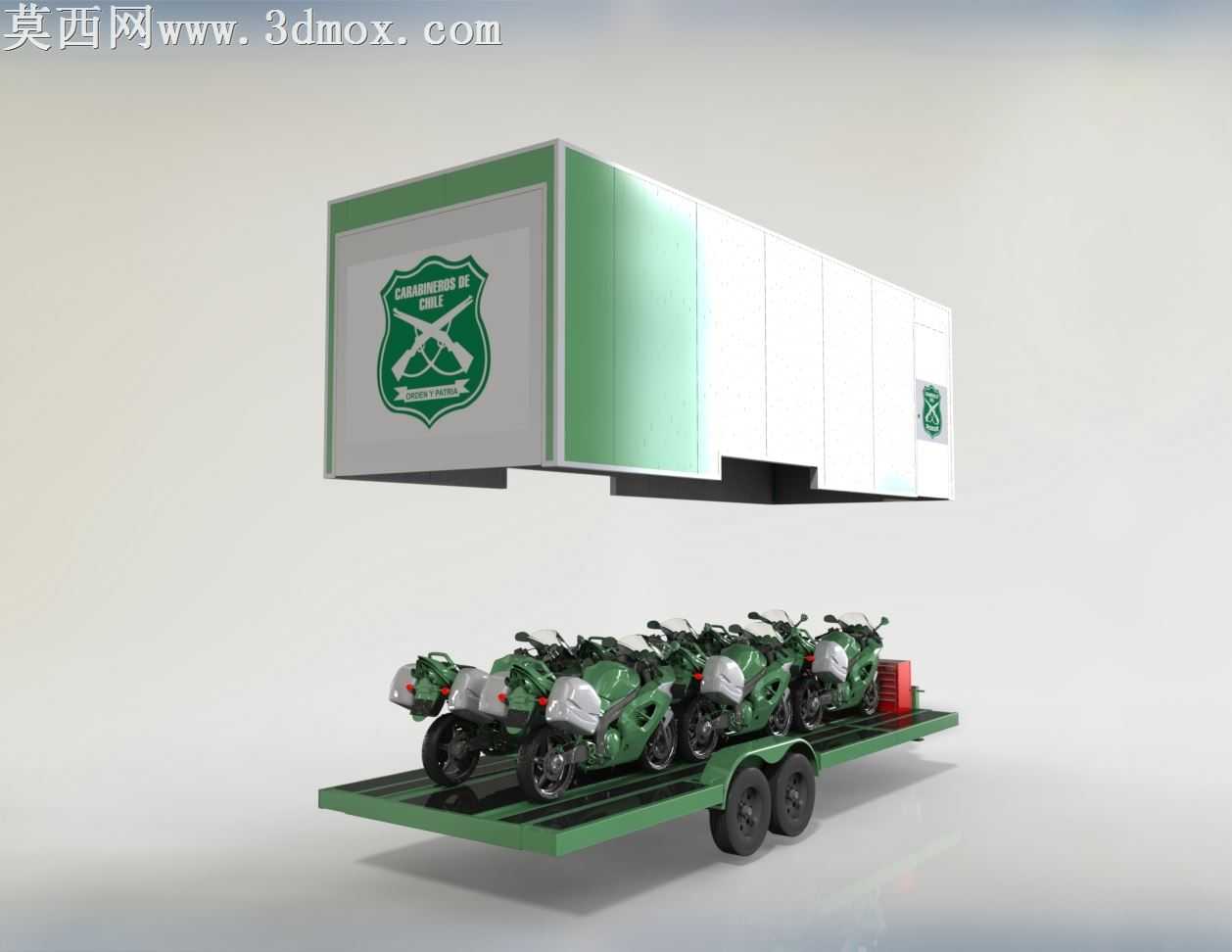

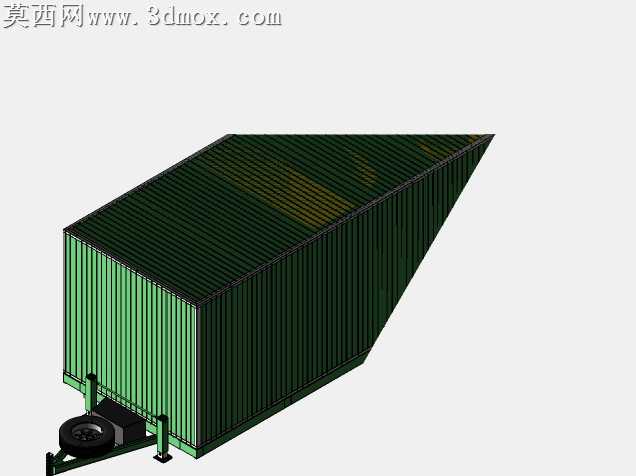

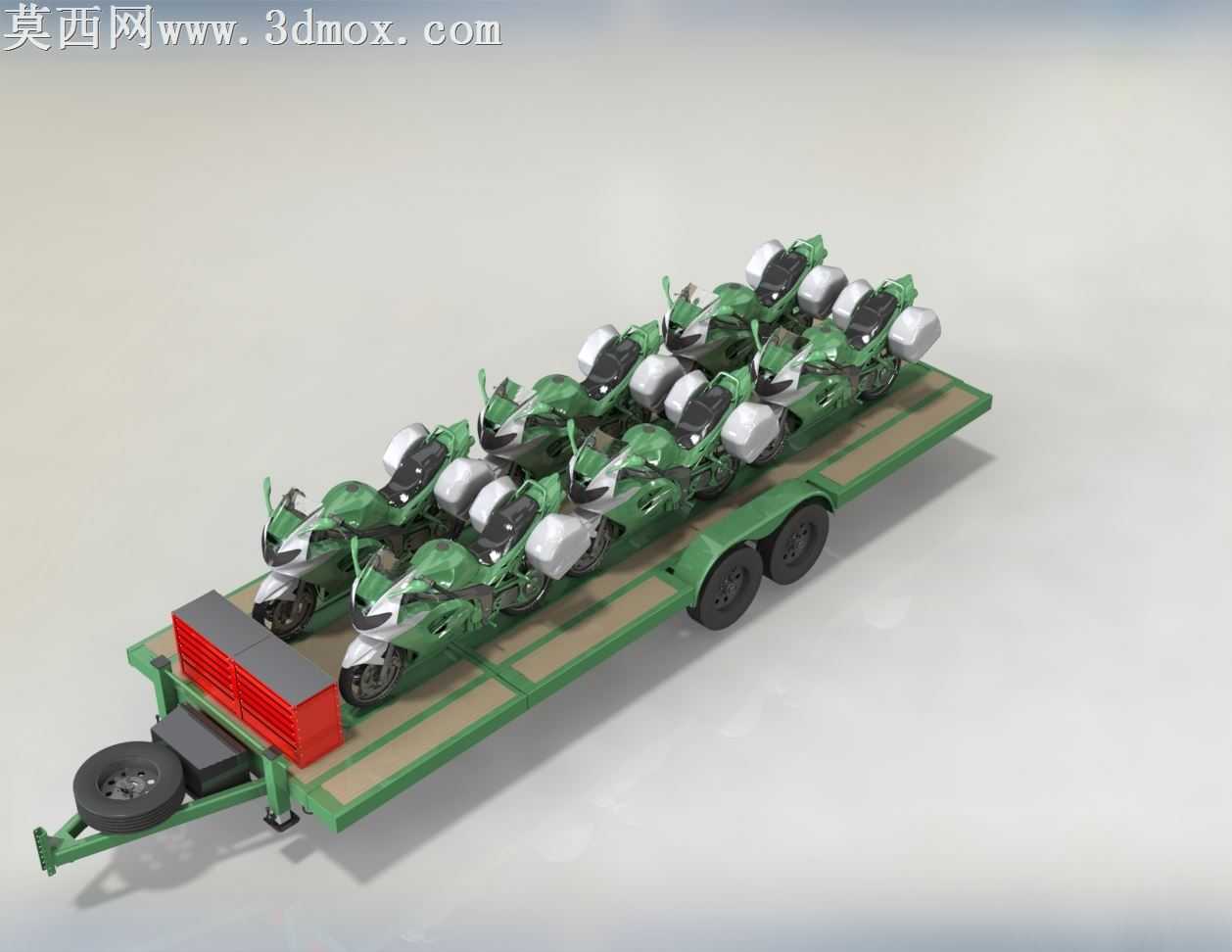

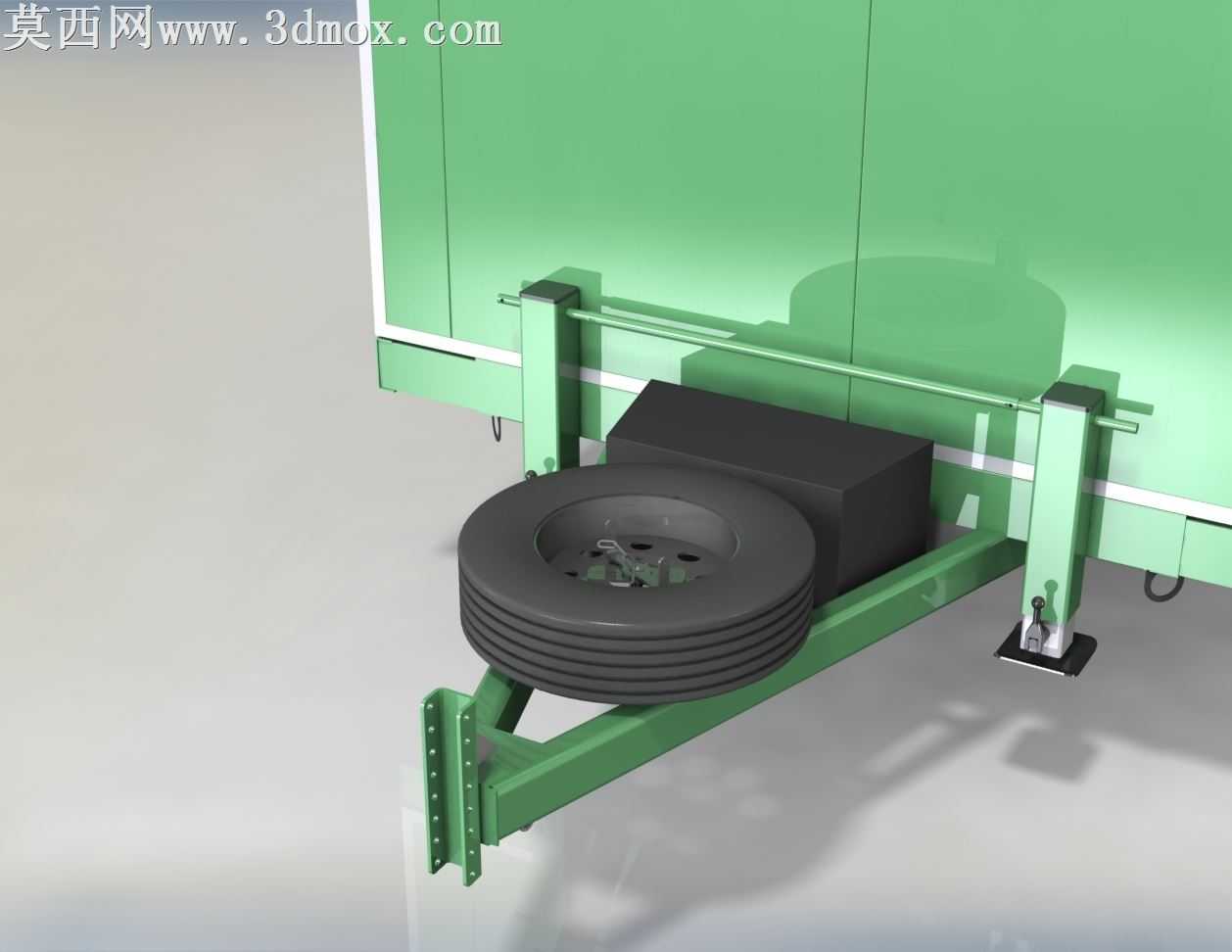

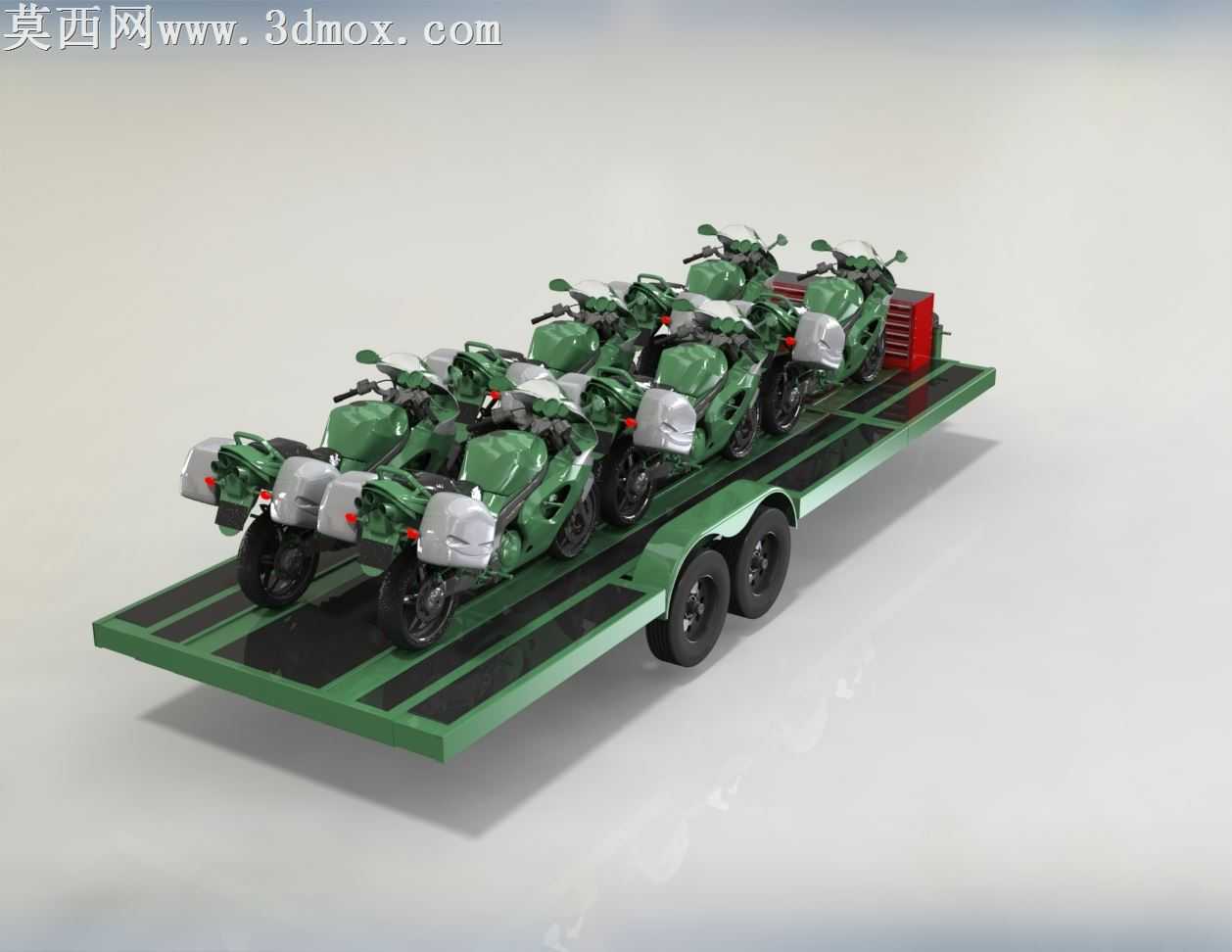

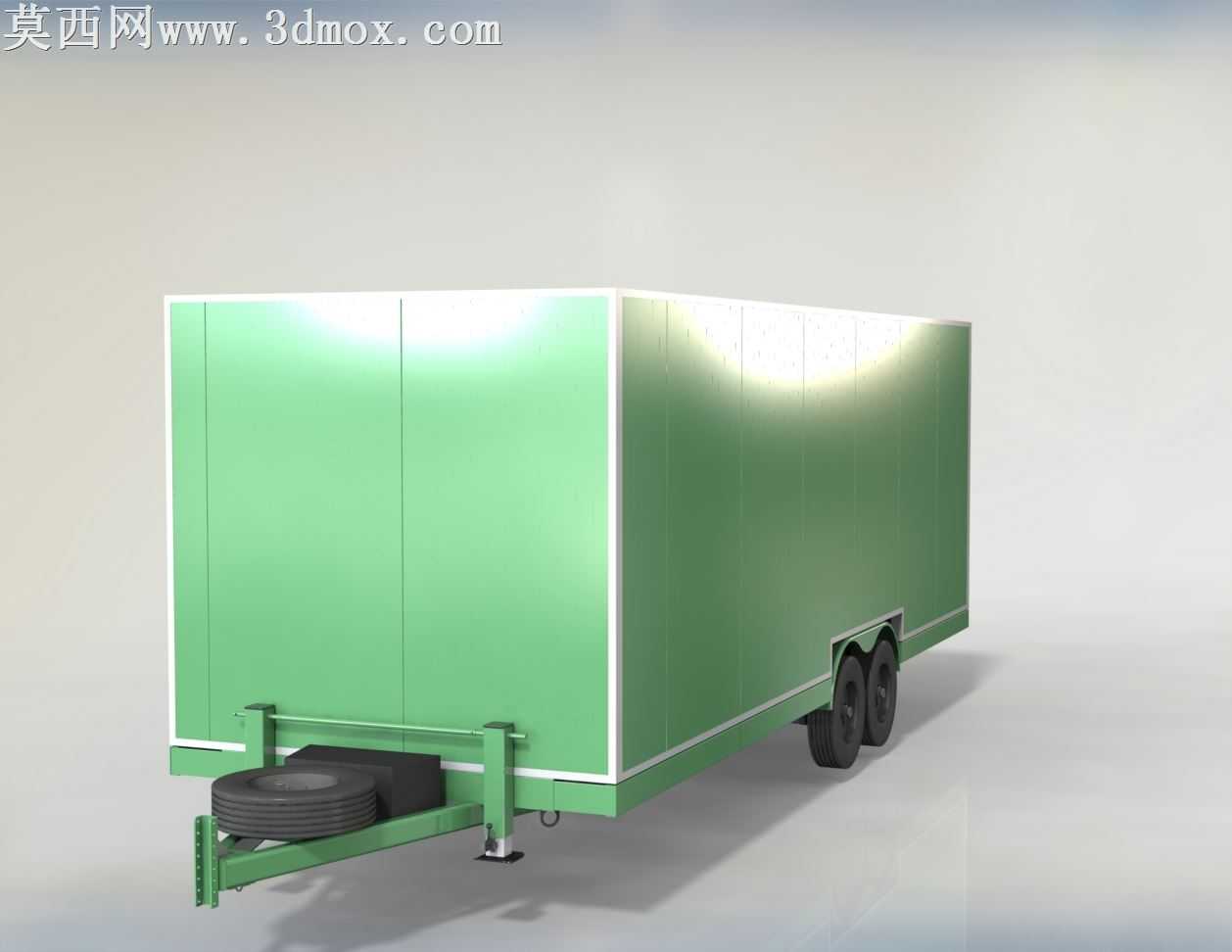

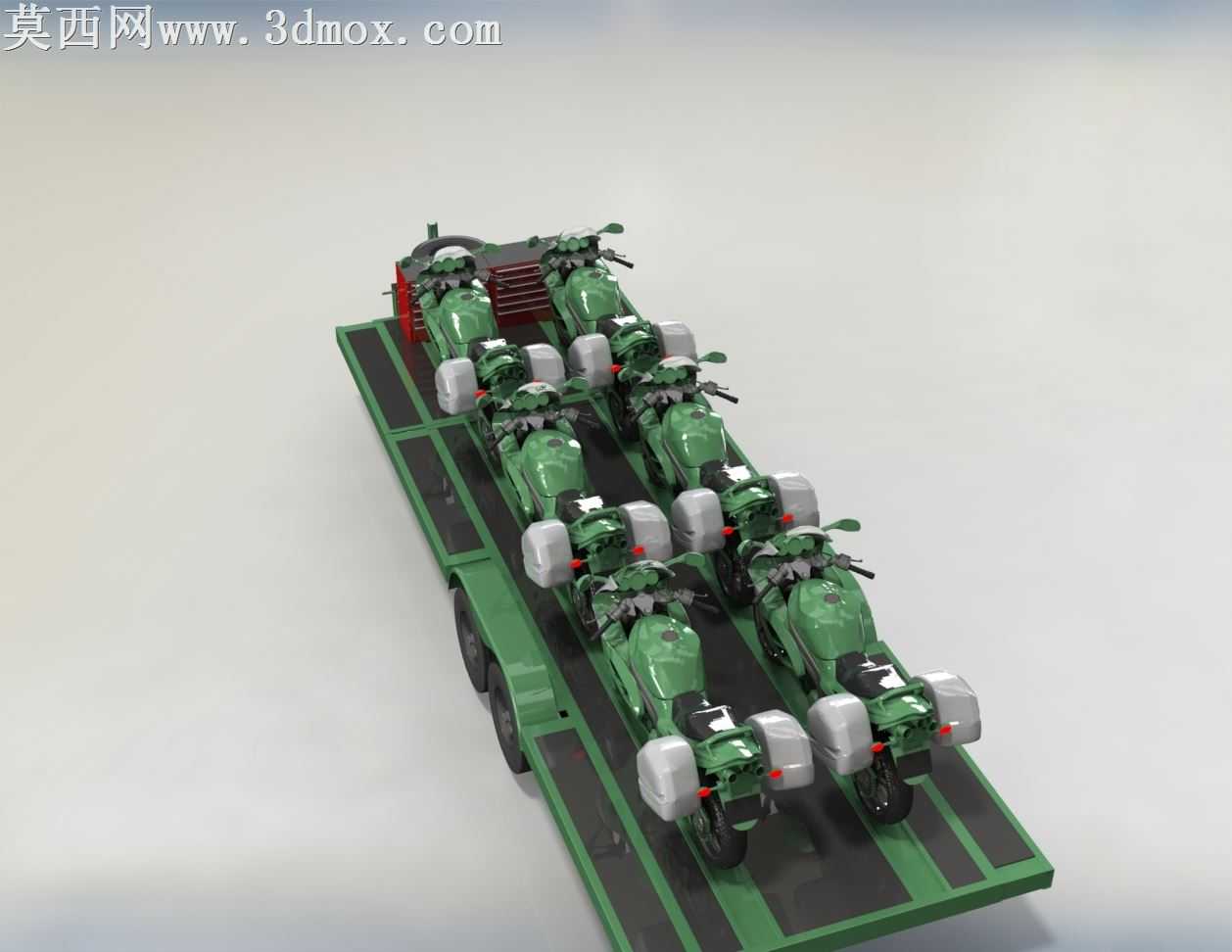

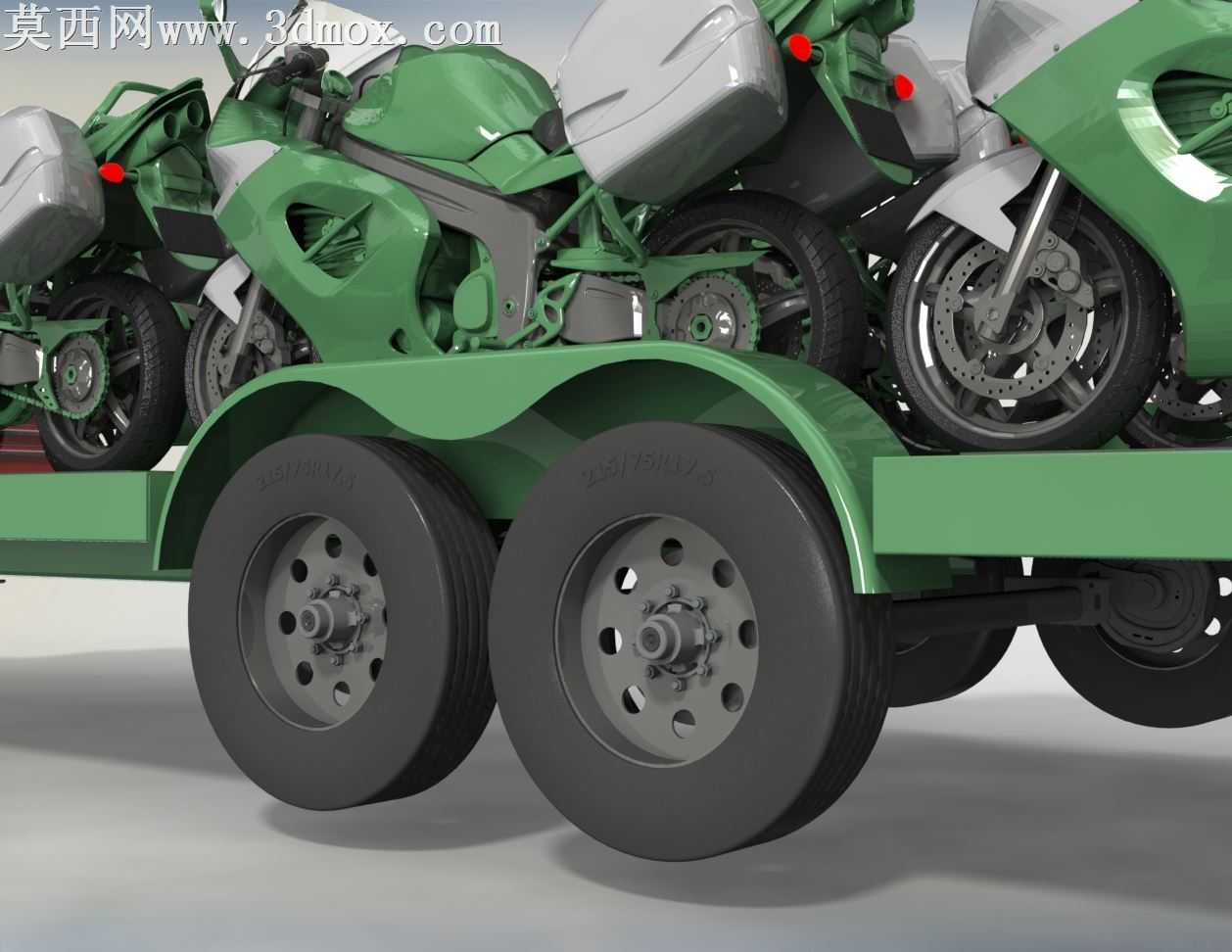

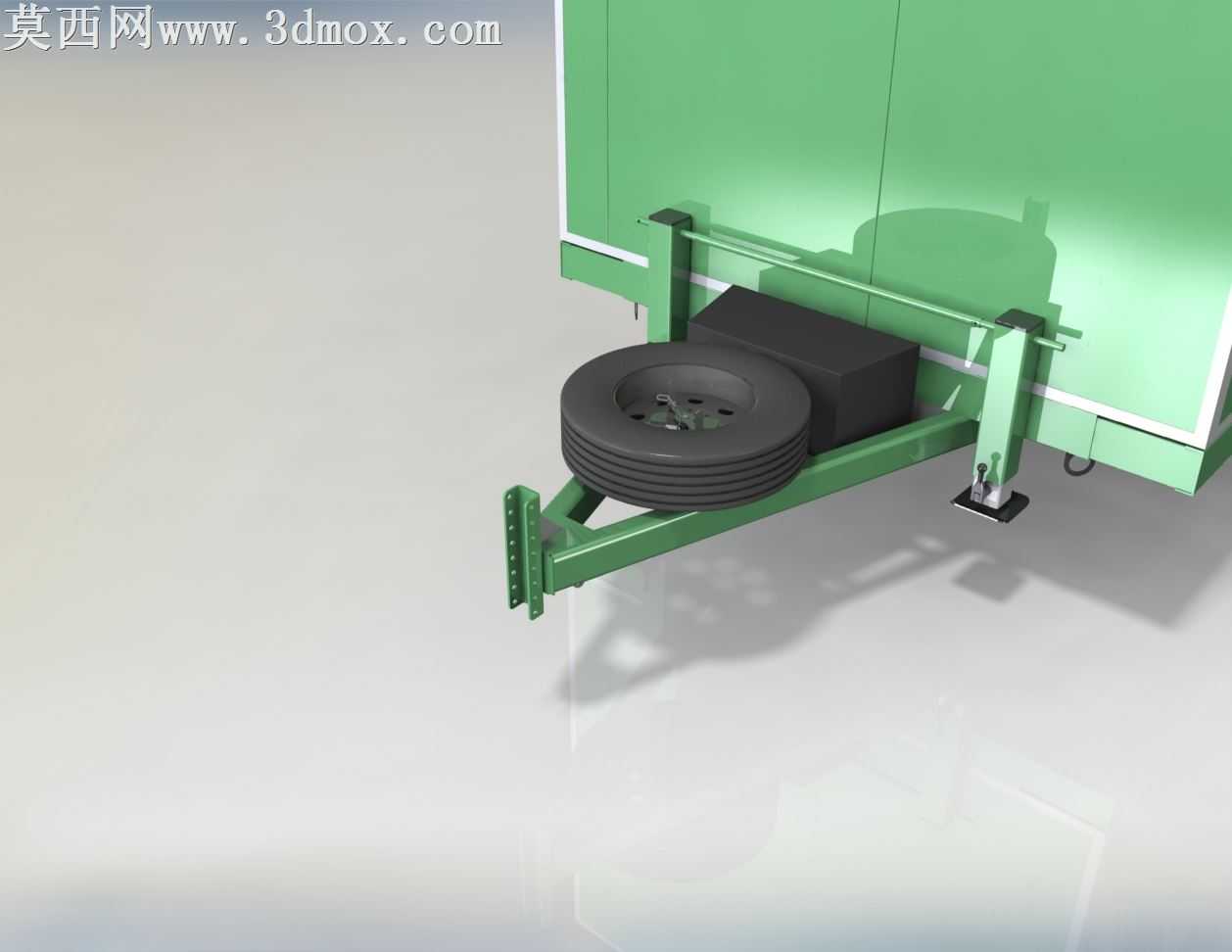

本作品为封闭式货运拖挂车搭配配套起重转运结构的三维建模成果，建模过程中严格遵循1:50的工程制图比例，对设备各部分结构进行1:1精准还原。建模阶段首先完成拖挂车底盘承载框架的搭建，对双轴轮组的悬挂连接结构、牵引连接端的锁止机构、底盘纵梁与横梁的排布逻辑进行精细化建模，还原底盘承重结构的力学传递路径，确保各部件装配关系完全符合真实专用拖车的设计规范。货厢部分采用瓦楞式金属侧板结构建模，还原标准封闭式货运集装箱的外观特征，对厢体端门的锁扣结构、侧部标识区域、底部与底盘的连接固定点位进行逐一还原，同时完成空厢状态、满载搭载状态两种形态的结构建模，清晰展示货厢内部的承载空间布局。配套的起重转运结构建模围绕摩托类载荷的装卸需求设计，对起重臂的伸缩结构、承载托架的固定卡位、拖车上的载荷固定导轨进行细节刻画，可直观展示多台摩托载荷在拖车上的排布固定方式。渲染阶段采用写实工业材质表现，金属底盘部件赋予哑光防锈漆材质，货厢侧板赋予深绿色工业涂装材质，轮组橡胶轮胎、金属轮毂分别赋予对应物理材质，起重结构的金属活动部件赋予耐磨金属材质，同时搭配工程制图常用的多视图排版，包含俯视图、侧视图、断面剖视图、底盘单独视图、不同角度轴测视图，清晰展示设备各角度的结构特征。设计过程中参考了长距离转场专用拖车的使用需求，兼顾货厢封闭运输与露天载荷固定运输两种使用场景，起重结构与拖车底盘集成设计，无需额外辅助起重设备即可完成载荷的装卸作业，整体结构紧凑合理，各活动部件的运动行程在建模中预留了合理空间，可直接用于结构验证、方案展示以及工程参考。
