FSAE方程式赛车管式车架底盘结构

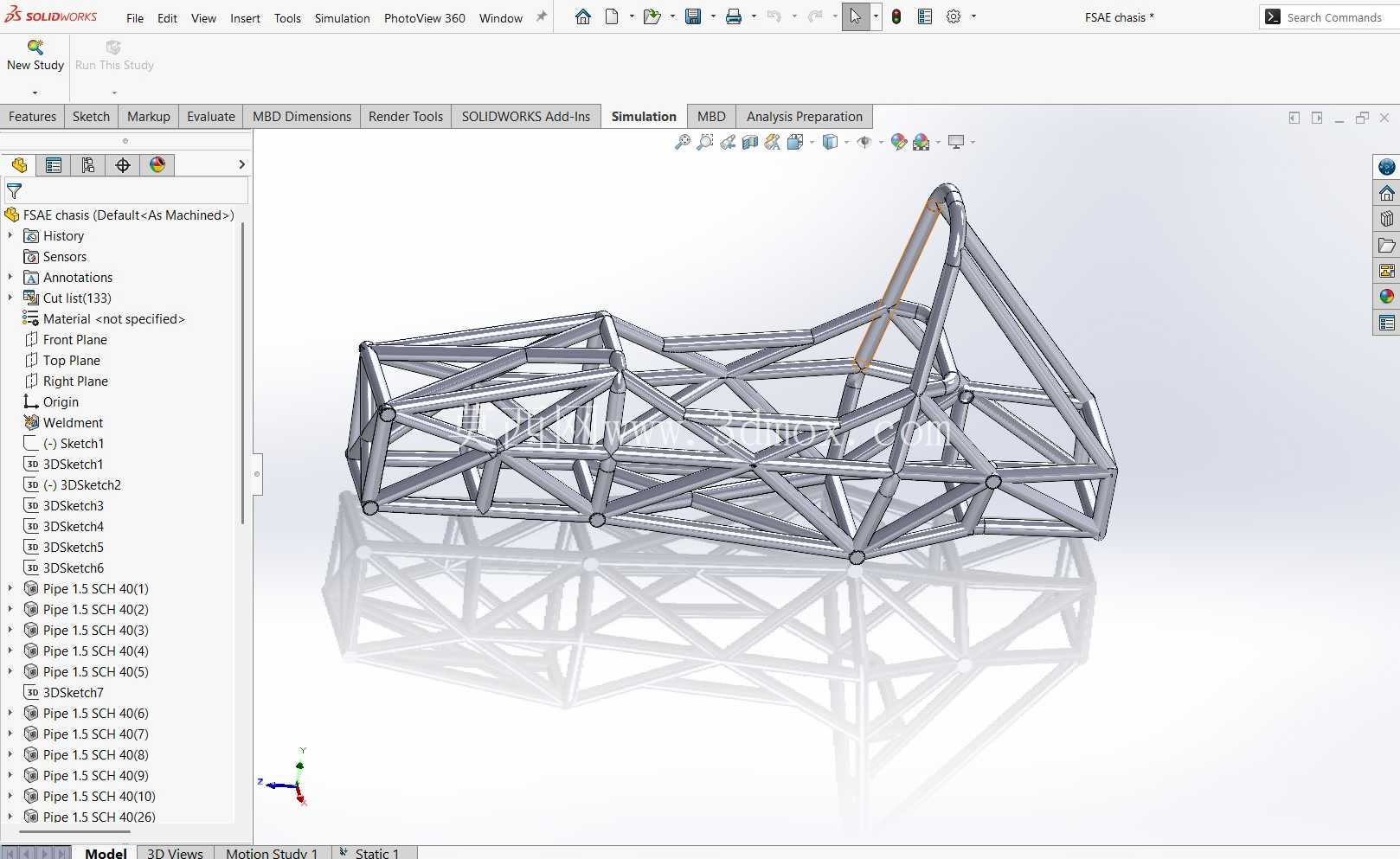

这套管式空间桁架结构是面向大学生方程式赛事打造的整车承载核心，所有杆件的排布逻辑完全围绕赛事规则边界、整车动态载荷传递路径、人机工程安装边界展开，没有多余的冗余结构。从实际赛事应用场景来看，这类车架需要同时承受弯道侧向G值、制动纵向载荷、加速时的动力反冲，以及碰撞工况下的冲击能量吸收，所有管节点的位置都经过载荷路径优化，让每一段管材都能在轻量化的前提下发挥最大的结构效能。

从设计思路上看，整个桁架采用不等径薄壁钢管拼接的空间结构，前舱区域预留了悬架硬点安装位、转向机构安装空间以及碰撞吸能结构的连接接口，杆件排布刻意避开了前轮跳动的最大包络面，避免转向、跳动过程中出现运动干涉。中部驾驶舱区域的桁架边界完全贴合人机工程要求，预留了赛车座椅安装位、安全带固定点、方向盘操作空间以及踏板组的安装平面，两侧的防侧撞桁架杆件高度刚好符合赛事规则要求的侧面防护范围，既不会挤占驾驶员的操作空间，也能在侧面碰撞时形成有效的传力路径，将冲击力分散到整个车架结构上。后舱区域的桁架则围绕动力总成的安装边界设计，预留了发动机、差速器、后悬架的安装硬点，杆件排布兼顾了动力总成的拆装便利性，不需要拆解主桁架结构就能完成动力单元的维护更换。

从结构特性来看，整个底盘车架没有采用大面积的钣金承载结构，完全依靠不同角度管材拼接形成的空间三角形结构实现刚度需求，相比同刚度的钣金冲压车架，整体重量能降低40%以上，非常适合方程式赛车对轻量化的极致追求。所有管材的连接节点都采用相贯线切割后焊接的工艺，建模过程中每一个相贯接口都做了贴合处理，保证后续生产时管材之间能完全贴合，减少焊接应力集中的问题。车架的底部预留了底板安装的平面点位，可直接固定碳纤维或铝制底板，形成平整的车底气流通道，兼顾空气动力学设计需求。

从安装边界来看，车架前部的硬点位置完全对应双叉臂前悬架的几何参数，主销内倾、后倾的角度都通过硬点坐标固化在桁架结构上，不需要额外制作安装支架就能直接装配悬架摆臂、转向节。中部驾驶舱的安全带安装点都做了局部加强，通过增加斜向支撑杆件的方式分散安全带拉力，满足赛事规则对安装点强度的要求。后部的动力安装位预留了不同尺寸动力总成的适配余量，可兼容不同排量的单缸、四缸赛事发动机安装，差速器的安装支座直接集成在后部桁架上，减少了额外连接件带来的重量增加。整个车架的外形尺寸完全符合FSAE赛事的尺寸限制要求，轴距、轮距对应的硬点位置都在规则允许的调整范围内，可根据不同的赛道特性微调悬架定位参数，不需要改动主桁架结构。

在实际使用场景中，这类桁架式底盘除了用于赛事赛车打造，还可作为小型越野特种车辆、单人全地形车的承载结构参考，其空间桁架的设计思路也能延伸到轻量化特种作业车辆的结构设计中，在保证结构刚度的前提下最大化降低自重，提升车辆的动力响应与操控表现。建模过程中所有杆件的壁厚、管径参数都预留了工程调整余量，设计人员可根据实际选用的管材材质、载荷计算结果调整对应位置的杆件参数，不需要重构整个桁架模型，大幅缩短结构迭代的周期。
