一级方程式赛车未完成版前翼结构设计

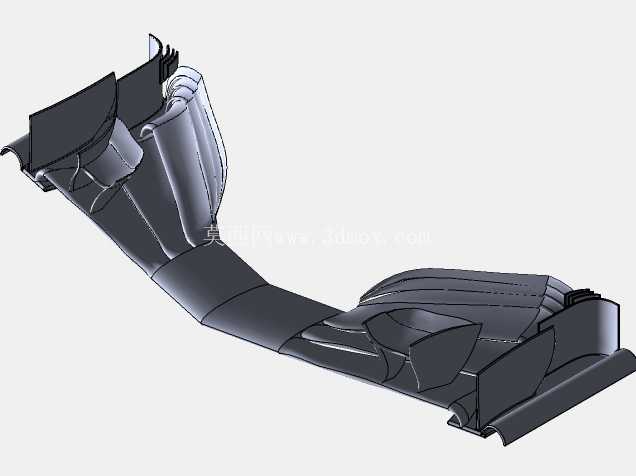

在场地竞速赛车的空气动力学开发体系中，前翼是整车气流管理链路的第一核心部件，直接决定了进入底盘扩散器、侧箱散热通道、尾翼流场的初始气流品质，同时承担着前轮尾流梳理、前轴下压力生成的核心作用，是方程式赛车研发迭代频率最高的空气动力学部件之一。本次呈现的前翼结构为开发阶段的未完成版本，缺失外侧翼片组及部分细节导流结构，可作为前翼基础架构设计、主翼型面开发的参考载体，适配基础空气动力学性能验证阶段的结构校核需求。

从实际赛道应用场景来看，方程式赛车前翼需要在直道高速行驶、弯道极限侧向载荷、路肩冲击、制动点头等多工况下保持结构刚度与气动性能的稳定性，主翼板的型面曲率直接决定了前轴下压力的输出区间，不同曲率的翼型搭配可以实现下压力随车速变化的线性输出，避免前轴抓地力突变导致的转向特性异常。该前翼的主承载结构采用一体化的翼梁设计，主翼面沿赛车横向呈阶梯式曲率变化，靠近车身中轴线的区域翼型攻角更小，主要负责将气流平顺导入底盘底部的文丘里通道，为扩散器提供稳定的入流条件，避免气流分离导致的底盘下压力损失；靠近前轮的内侧区域设置了多层导流翼片结构，这些翼片的安装角度经过多轮流场仿真调整，能够将前轮旋转产生的乱流引导至车身外侧，减少乱流进入侧箱散热口对冷却效率的影响，同时降低前轮尾流对后部下压力的干扰。

在结构安装边界设计上，该前翼的安装接口匹配方程式赛车标准的前鼻锥连接点位，安装面的定位孔位按照赛车前碰撞结构的安装基准设置，保证前翼安装后的形位公差满足空气动力学设计要求，安装后前翼最低点与赛道地面的间隙符合赛事技术规则的限制要求，避免行驶过程中前翼触地磨损导致的气动性能突变。前翼的纵向安装深度从前鼻锥最前端向后延伸至前轮前缘之前的区域，不会与前轮转向行程发生运动干涉，在方向盘打满的极限转向角度下，前翼结构与轮胎、转向拉杆的预留间隙满足动态行驶的安全要求，不会出现结构剐蹭损坏的问题。

从设计思路层面来看，该未完成版本优先完成了前翼的主承载结构与内侧核心导流面的设计，主翼板的厚度按照碳纤维复合材料铺层的工艺要求设置，翼型截面的过渡圆角满足复合材料成型的工艺性要求，避免出现锐角结构导致的铺层褶皱、应力集中问题。内侧的导流端板结构采用一体化曲面设计，端板的上边缘高度与主翼面的最高位置齐平，能够阻挡外侧气流从翼片上方溢出，提升翼片的气动效率，端板下部的导流切口可以将部分气流引导至轮胎内侧，对刹车系统的散热气流进行补充，降低长距离行驶下刹车组件的热衰减速率。缺失的外侧翼片部分属于前翼的可调区域，在实际赛事运营中，不同赛道的下压力需求差异较大，高速赛道需要降低外侧翼片的攻角减少直道阻力，低速多弯赛道需要增大外侧翼片攻角提升前轴下压力，这部分结构通常会设计为快拆式结构，方便赛事工程师根据赛道特性快速调整，本次未完成的版本预留了外侧翼片的安装定位接口，后续可根据不同的气动需求拓展对应的翼片组结构。

在功能特性层面，该前翼的基础架构已经能够实现核心的前轴下压力生成功能，主翼面的型面设计保证了在常用车速区间内下压力输出的线性度，不会因为车速提升出现气流突然分离导致的下压力骤降问题。翼片之间的间隙按照气流附面层厚度的计算值设置，避免多层翼片之间的气流干扰导致的气动效率下降，每个翼片的安装角度都对应不同的气流导向目标，靠近上层的翼片主要负责整理上方气流，减少气流直接冲击前悬挂结构带来的阻力，下层翼片主要负责加速底盘入口的气流流速，提升底盘的文丘里效应。前翼的整体重量控制符合赛车轻量化设计要求，主承载结构采用中空的碳纤维夹芯结构设计，在保证结构刚度满足侧向5g、纵向3g加速度载荷要求的前提下，尽可能降低结构重量，减少前轴的簧下质量，提升前悬挂的响应速度。

从结构校核的角度来看，该前翼的翼根连接区域做了局部加强设计，连接点的铺层厚度大于普通翼面区域，能够承受路肩冲击带来的瞬时载荷，避免前翼在比赛中出现结构断裂的问题。翼面的型面曲率变化连续，没有出现曲率突变的区域，能够减少气流在翼面表面的分离点，降低气动阻力的同时提升下压力输出的稳定性。虽然该版本缺少外侧翼片及部分细节导流结构，但核心的主翼结构、安装接口、内侧导流结构都已经完成设计，能够清晰展现方程式赛车前翼的基础设计逻辑，可作为空气动力学学习、赛车部件结构设计的参考模型，帮助设计人员理解前翼各部分结构的功能作用与设计要点，为后续完整版本的前翼设计提供基础架构参考。
