商用壁挂式综合力量训练架结构设计

该壁挂式综合训练架主要面向商业健身场馆、小型工作室及家庭健身空间的墙面安装场景，区别于传统落地式深蹲架占用地面面积大、需要预留四周安全操作空间的痛点，采用墙面锚定的安装方式，能够充分利用垂直墙面空间，在有限的场地内实现多功能力量训练的需求，尤其适合层高充足但地面使用面积紧张的健身场景，比如写字楼配套健身区、社区小型健身点、私教工作室的靠墙区域布置。

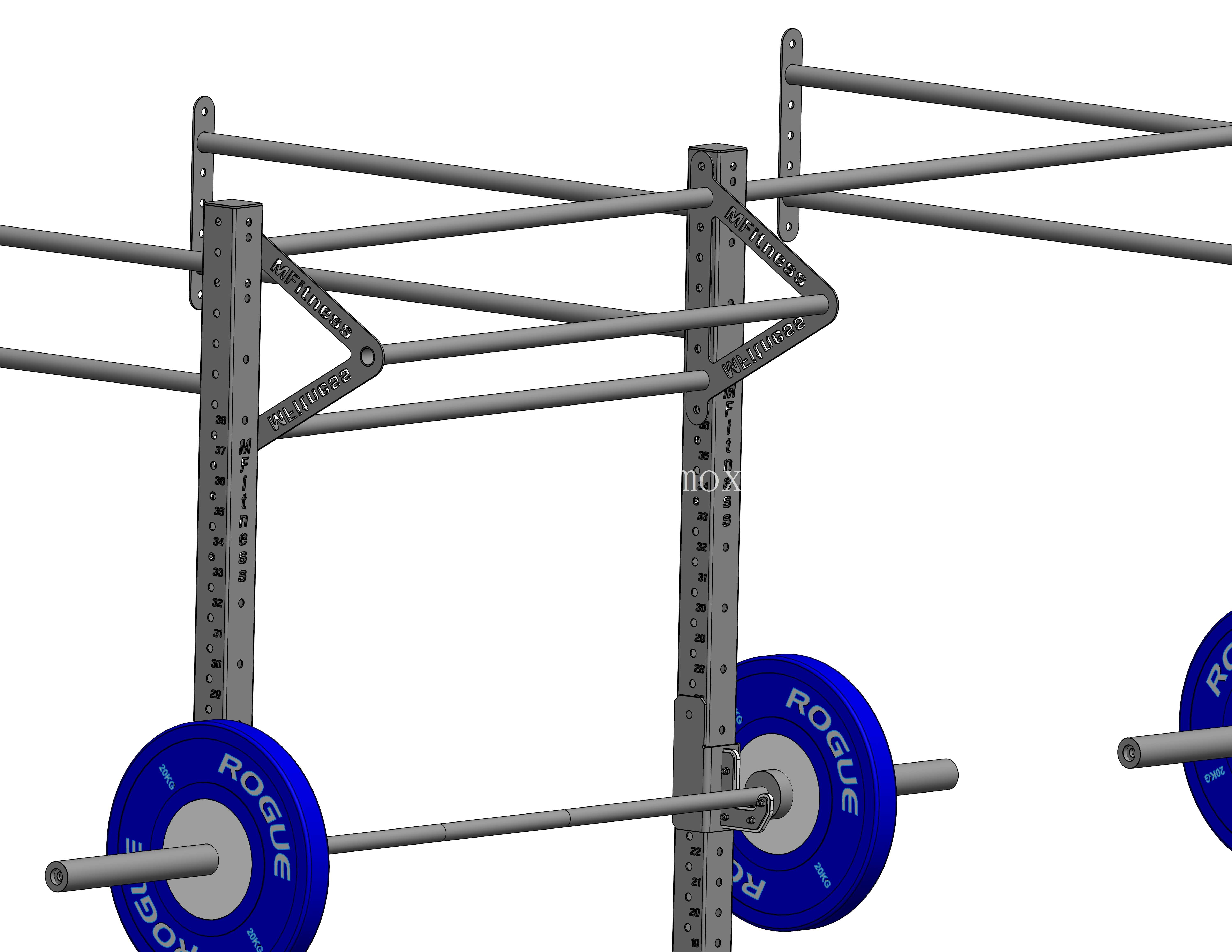

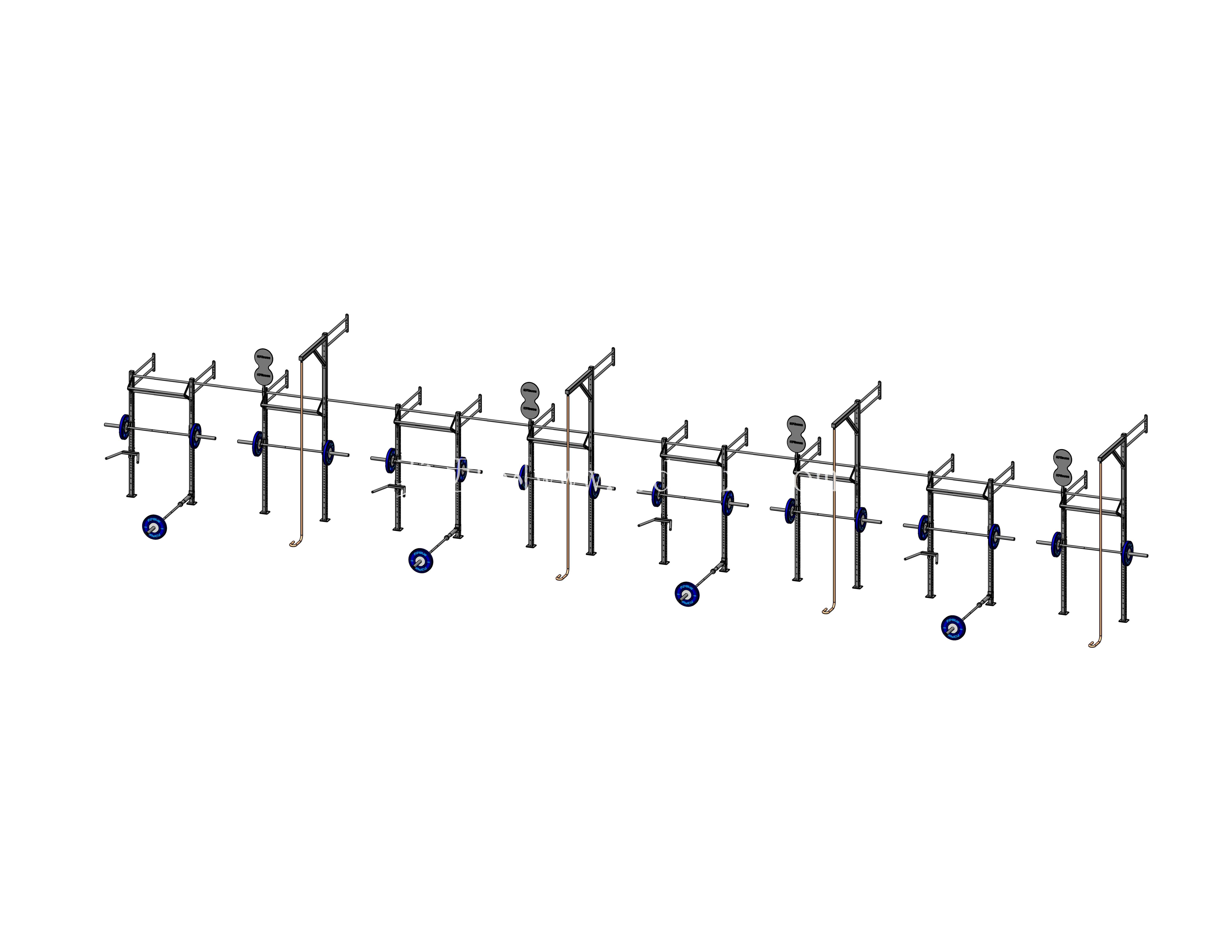

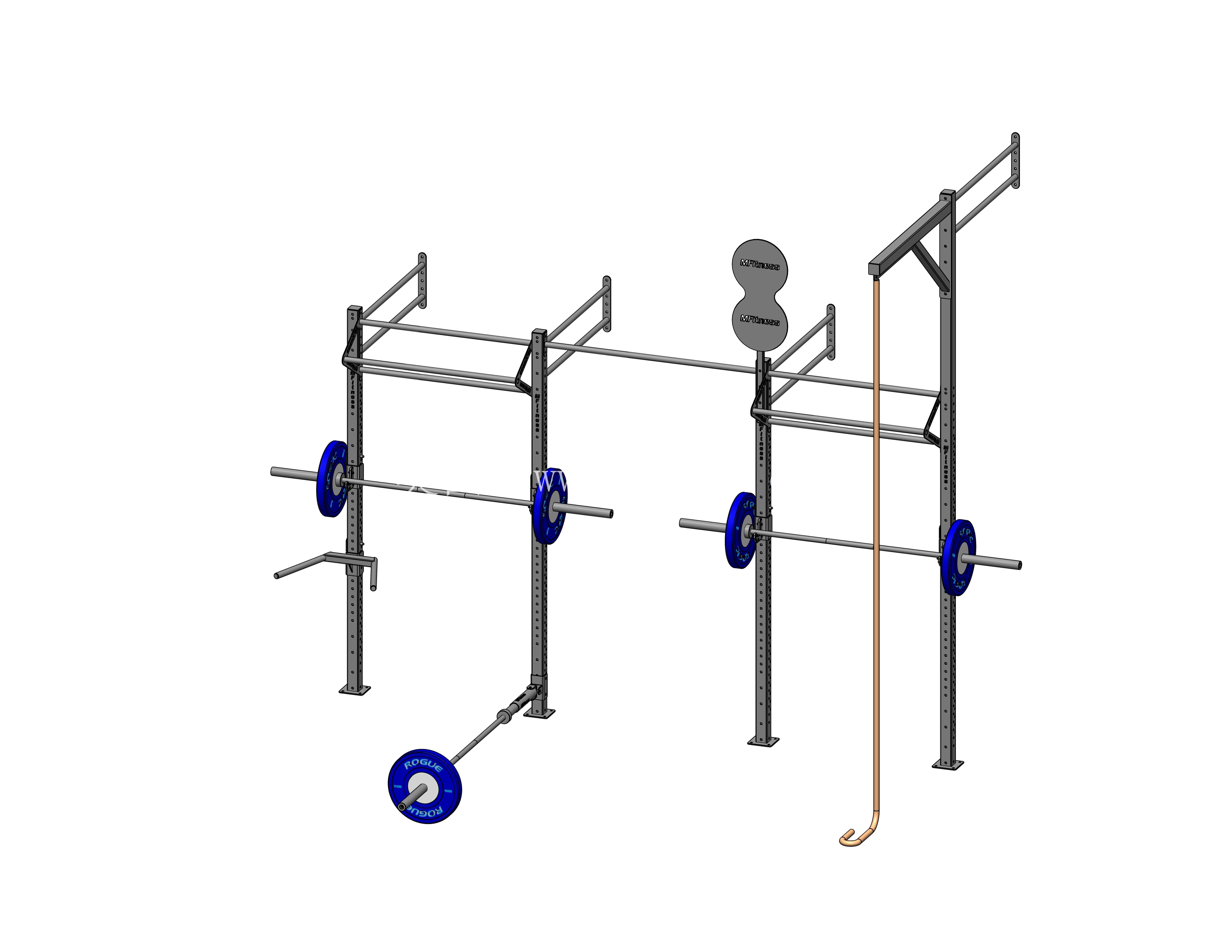

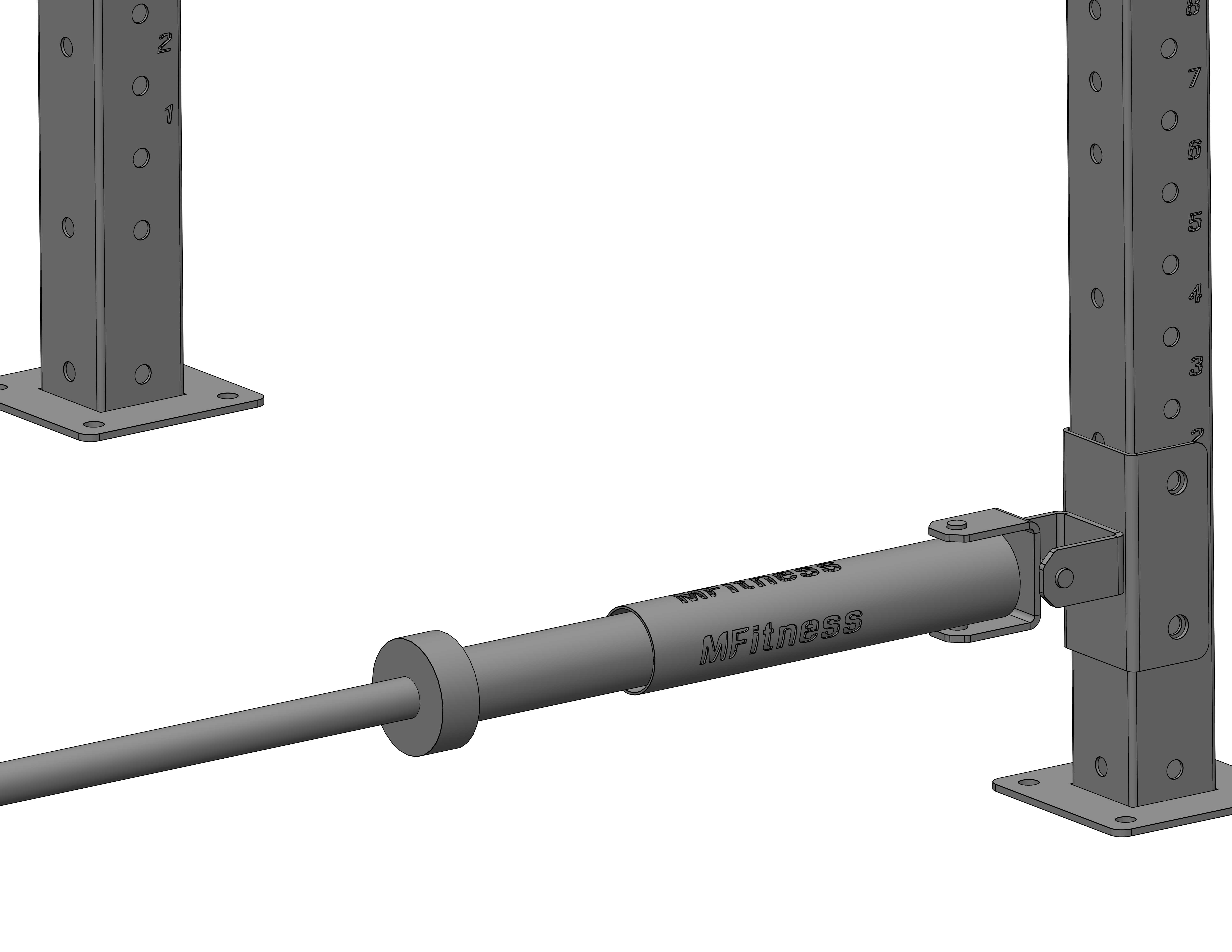

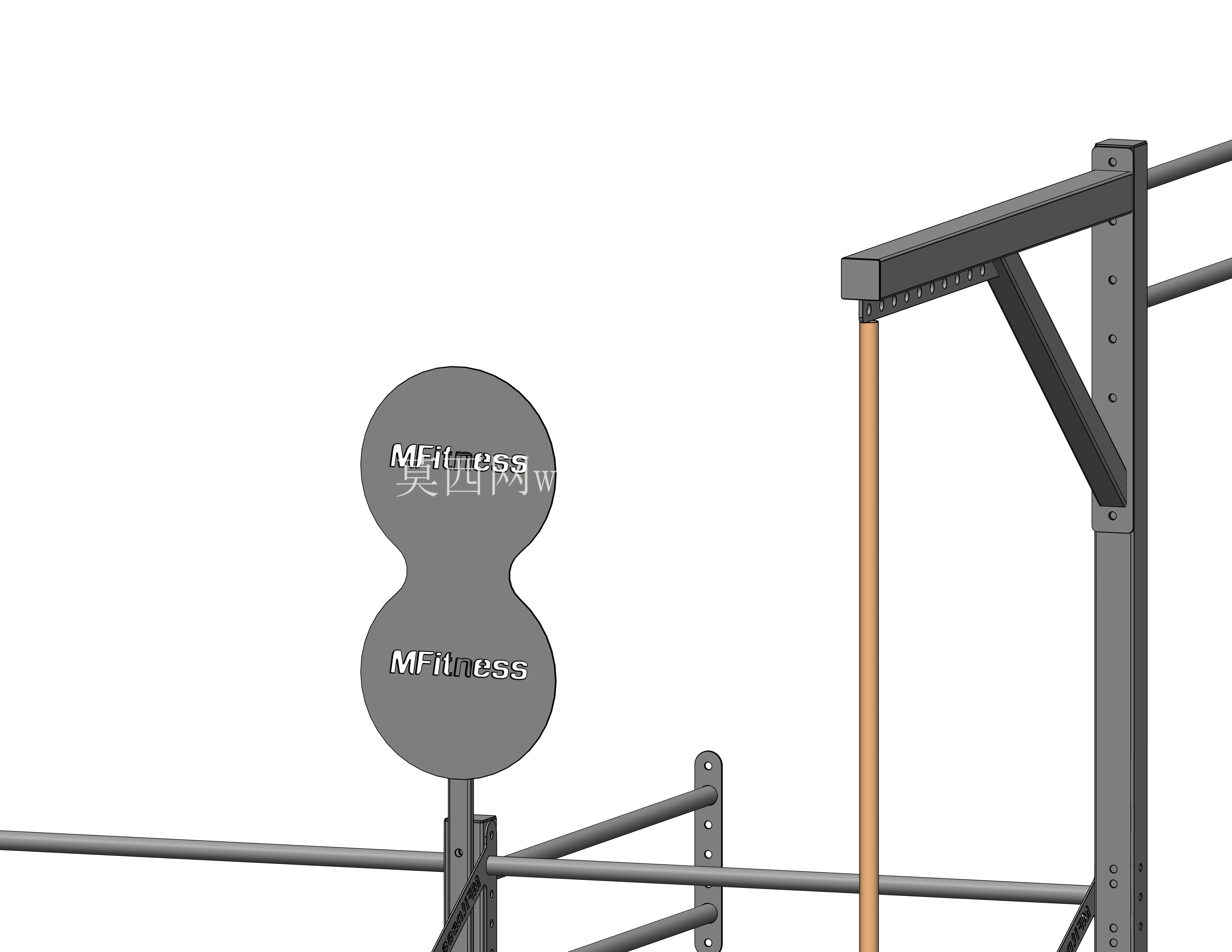

从实际使用功能来看，该训练架整合了杠铃深蹲、卧推支撑、引体向上、绳索训练、杠铃片存储等多项功能，架体两侧设置了可调节高度的杠铃支撑托，能够适配不同身高使用者的深蹲、卧推动作起始高度需求，支撑托表面设置防滑缓冲层，避免杠铃杆金属表面直接接触架体产生磕碰磨损与异响；架体上部延伸出的单杠结构，可满足正手、反手、宽距窄距引体向上训练需求，同时预留了绳索训练锚点，可搭配弹力带、trx悬挂训练带、高位下拉绳索组件完成更多抗阻训练动作；架体侧面设置的杠铃杆放置位与杠铃片存储插杆，能够将训练配件就近收纳，避免训练过程中配件随意堆放占用通行空间，提升训练区域的整洁度与使用安全性。

设计层面采用70x70规格的标准方管作为主承载立柱，方管壁厚满足大重量抗阻训练的承载要求，所有焊接位置采用满焊工艺后做打磨抛圆处理，避免尖锐边角对使用者造成磕碰划伤；架体与墙面的连接位置设计了多组膨胀螺栓安装孔位，孔位间距适配常规商业建筑的混凝土剪力墙、加气块加实心背板墙体的安装要求，安装时可根据墙体内部结构调整锚栓位置，确保架体在最大负载下的结构稳定性，不会出现倾覆、松动的安全隐患。架体的横向连接横梁采用同规格方管焊接，形成稳定的框架受力结构，所有受力节点都做了三角加强筋补强，避免长期受交变载荷出现焊缝开裂、结构变形的问题。

安装边界方面，该架体安装完成后向墙面外侧的延伸距离经过优化，既保证了杠铃放置后两侧有足够的操作空间，不会让使用者在训练时过于贴近墙面产生动作受限，也不会过度占用室内通行空间；架体底部距离地面预留了足够的清洁空间，方便日常打扫地面卫生，不会出现卫生死角；架体的高度设计适配常规2.8米至3.5米的室内层高，上部单杠位置的高度满足绝大多数使用者完成引体向上动作时脚部不会触碰地面，同时不会因为架体过高导致安装时碰到室内吊顶、消防管线等顶部设施。

细节设计上，杠铃支撑托的调节孔位采用等间距排布，调节时只需要插拔安全插销即可快速调整高度，插销尾部设置防丢绳连接在架体上，避免调节过程中插销遗失；所有金属表面都经过喷砂除锈后做静电喷塑处理，能够适应健身场馆内湿度较高、人员接触频繁的使用环境，长期使用不会出现掉漆、锈蚀的问题；架体上预留的多个拓展锚点，可根据后期使用需求加装炮筒、地雷管、哑铃托盘等拓展配件，进一步拓展架体的训练功能覆盖范围，不需要额外更换架体即可满足更多训练动作的需求。在结构受力校核阶段，针对架体的主立柱、横梁、连接锚点都做了满载工况下的受力仿真，模拟杠铃最大负载、使用者做引体向上时的动态冲击载荷，确保所有结构件的应力都在材料许用应力范围内，长期使用不会出现塑性变形，保障训练过程中的使用安全。
