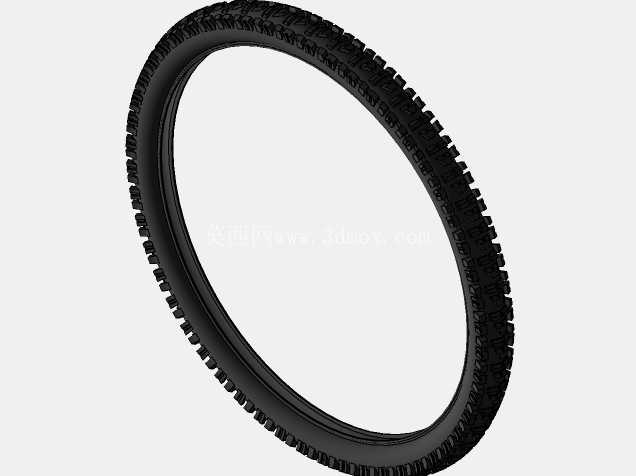

26寸山地车玛吉斯高滚阻外胎结构设计

做山地车轮组配套设计快十年，经手的外胎三维模型少说也有上百套，这次拿到的26×2.5规格玛吉斯High Roller外胎结构，刚好对应林道穿越、中度越野场景的配套需求，先从实际装车的边界条件说起。26寸轮径是早年硬尾山地车的主流规格，对应的轮圈钩边直径标准为559mm，这款外胎标注的2.5断面宽度，实际充气后断面宽度控制在62-64mm区间，设计时要预留至少8mm的车架、前叉胎容间隙，避免大角度转向或者避震压缩到行程末端时，胎侧蹭到叉腿或者后下叉——很多新手做整车装配仿真时容易忽略胎体充气后的形变量，只按未充气的胎胚尺寸留间隙，实际落地很容易出现干涉问题。

从功能特性上看，这款胎的胎面花纹块布局是典型的大颗粒越野取向，中央连续排布的矮花块负责铺装路面、压实土路的滚阻控制，两侧突出的高花块在压弯时能切入松散土层、碎石路面提供侧向抓地力，胎肩位置的倒角设计是为了减少过弯时花纹块的形变拖沓，这点在做胎面建模时要还原到位，不能只做简单的方块阵列，每个花纹块的拔模角度、根部圆角都要对应实际开模的工艺要求，不然导出的模型拿去做模具加工会出现壁厚不均、脱模卡滞的问题。胎体内部的帘布层结构在三维建模时通常做简化处理，但要标注清楚胎唇的钢丝圈直径，对应标准559mm轮圈的钩槽深度，胎唇的卡合角度要控制在15度左右，保证充气后能牢牢卡在轮圈钩边里，避免低胎压越野时出现胎唇脱圈的风险。

实际应用场景里，这款胎的适配胎压区间在25-40PSI，对应不同骑手体重、路况做调整，做整车动力学仿真时，要把胎侧的形变参数设置准确，2.5的宽胎断面本身能提供一定的避震行程，搭配前叉100-140mm的行程，能覆盖从城郊绿道到山林野路的大部分骑行需求，不像2.0以下的窄胎遇到碎石路很容易爆胎、打滑。设计思路上，这款胎没有追求极致的轻量化，胎面胶层厚度控制在3mm左右，胎侧增加了防刺层的结构示意，对应林道里常见的荆棘、碎石穿刺场景，建模时要把胎侧的品牌标识、规格标注的凸字特征做出来，凸字高度控制在0.3-0.5mm，既不影响胎侧的形变韧性，也能满足品牌标识的识别需求。

安装边界方面，除了之前提到的胎容间隙，还要注意配套内胎的规格匹配，必须选用26×2.3-2.7区间的丁基胶内胎，气嘴长度要对应轮圈的框高，普通32mm气嘴适配常规铝合金轮圈，如果是高框碳轮就要更换48mm以上的加长气嘴。做轮组装配仿真时，要模拟充气后的胎体膨胀状态，胎面的同轴度公差要控制在0.5mm以内，不然高速骑行时会出现轮组跳动的问题，影响骑行手感。另外胎纹的排水槽深度设计在8mm左右，遇到湿滑泥地时能快速排走胎面的泥土，避免花纹被泥填满失去抓地力，这点在做胎面花纹建模时要保证排水槽的连通性，不能出现封闭的凹槽，不然泥堵在槽里根本排不出去。

很多刚接触自行车配件建模的工程师，容易把外胎做成简单的圆环加表面贴图，忽略了胎体的实际断面形状，这款胎的断面不是正圆形，胎面是平缓的弧形，胎侧到胎唇的位置有明显的收窄，对应轮圈钩槽的卡合位置，要是断面形状做不对，装配到轮圈上就会出现胎唇装不到位、充气后偏摆的问题。另外胎面的花纹块不是垂直于胎体中心线排布的，中央花块有轻微的倾斜角度，用来降低滚动时的噪音，侧花块的倾斜角度更大，过弯时能逐步切入地面，不会出现突然打滑的闯动感，这些细节都是实际骑行体验里能感知到的，建模时必须还原到位，不能只做外观相似的样子货。
