山地车花鼓式自行车轮毂轴组件结构设计

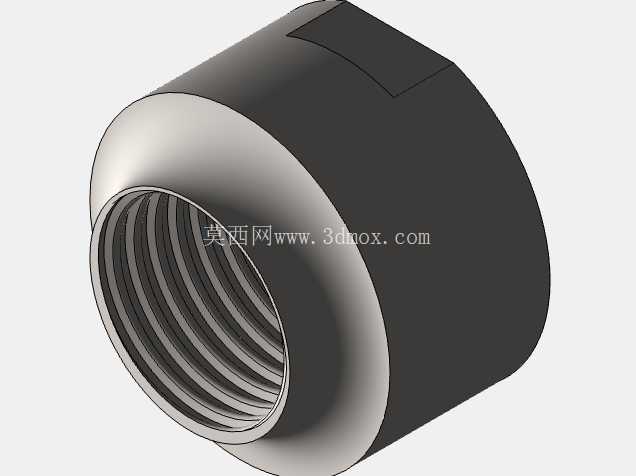

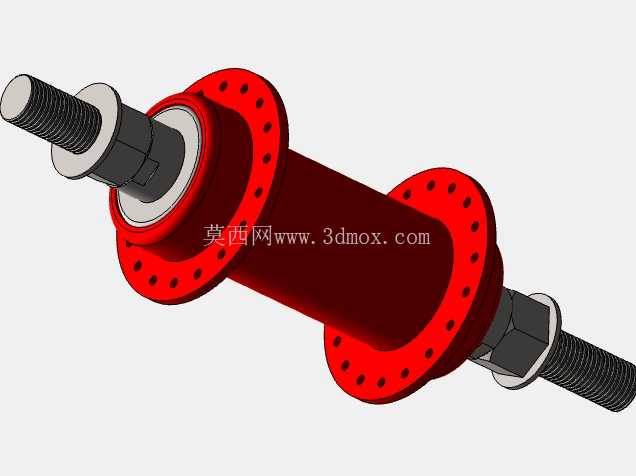

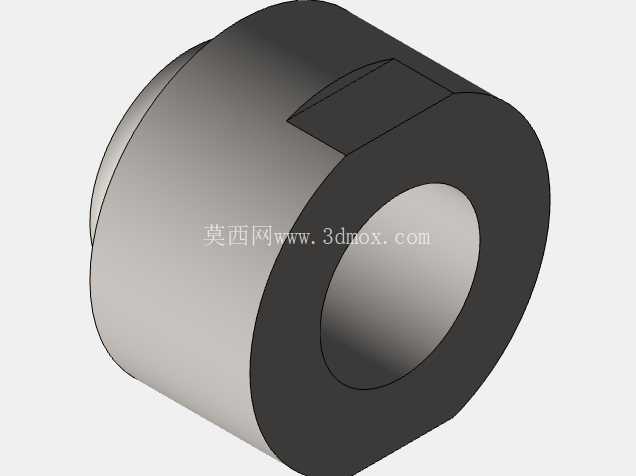

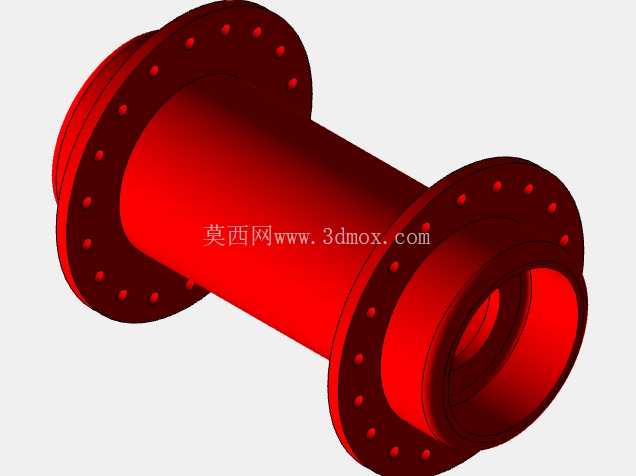

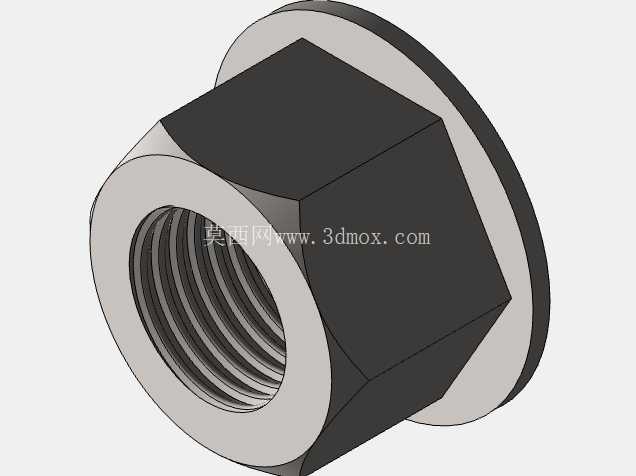

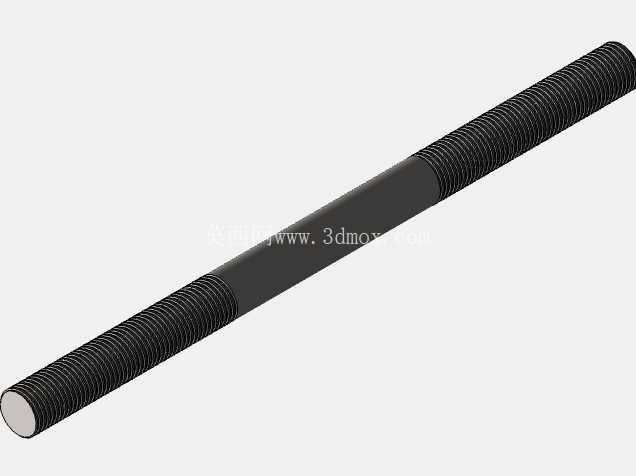

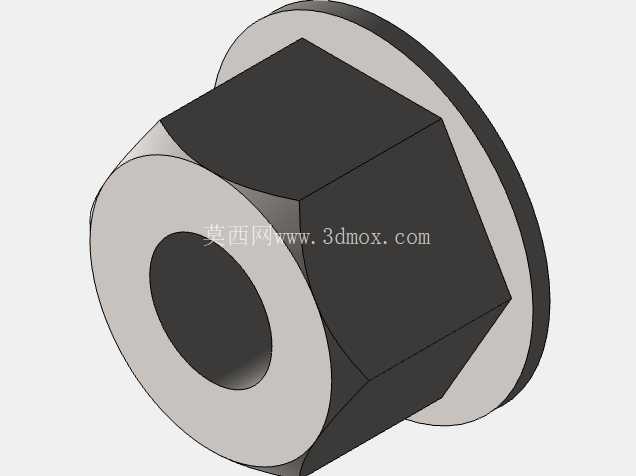

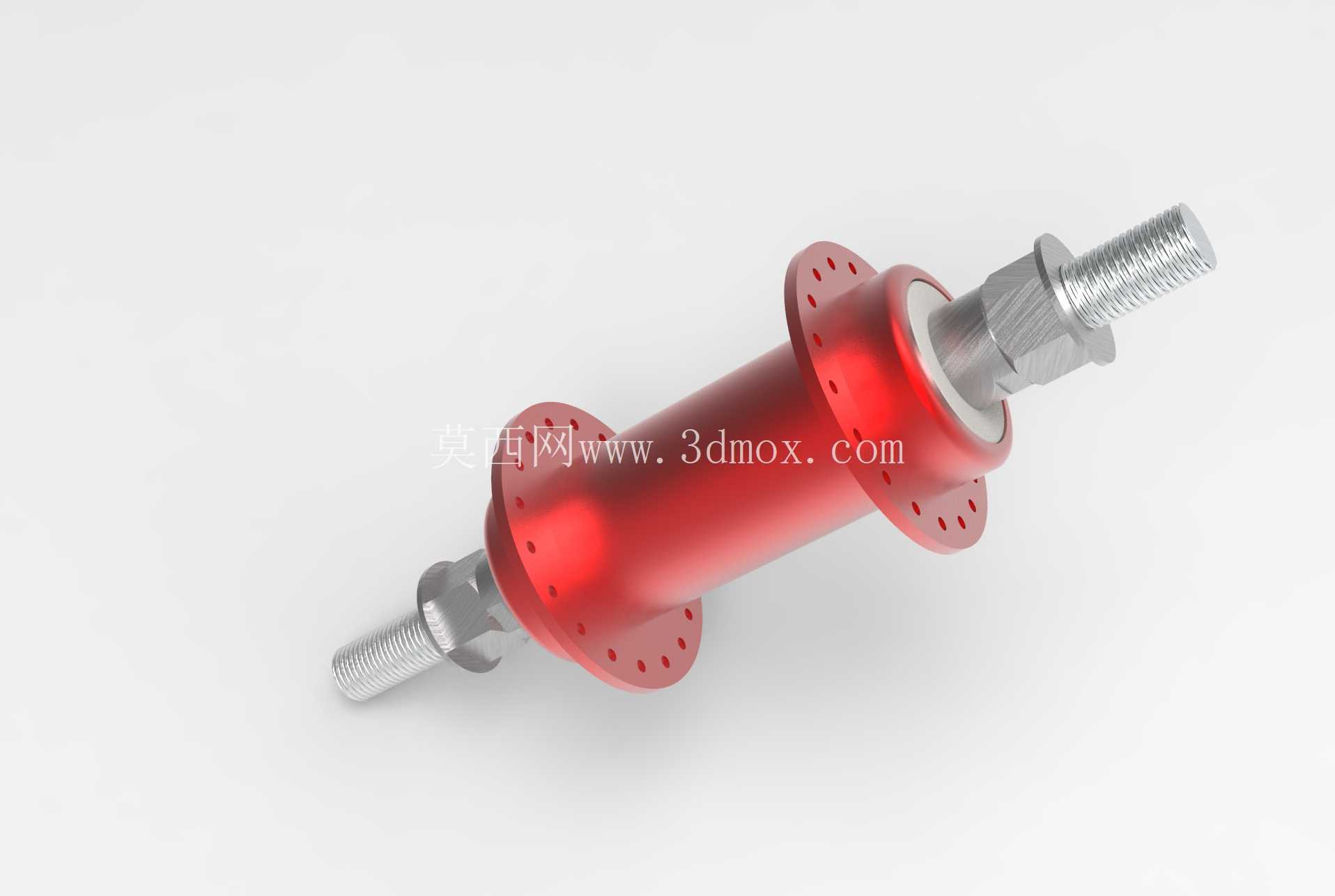

　　花鼓主体的筒身采用等直径中空结构设计，中空内腔一方面可以降低整体部件重量，减少骑行过程中的簧下质量，提升轮组的循迹性，另一方面可以预留轴杆穿装空间，适配快拆杆或者实心轴杆的不同安装方案，两端的轴肩位置做了台阶限位设计，能够精准卡入轴承内圈，避免轴承在长期转动过程中出现轴向窜动，保证转动精度。两端伸出的螺纹轴段需要严格匹配车架叉脚的安装开口尺寸，常规民用车型的轴径采用M10标准螺纹，螺纹长度预留足够的调节余量，能够适配不同开档尺寸的车架，轴端的扁位结构是为了方便安装时用扳手固定轴身，避免锁紧轮组螺母时轴跟转，损伤车架叉脚的漆面或者安装面。日常通勤代步、山地越野骑行、城市休闲单车的轮组转动核心，都离不开花鼓结构的轮毂轴组件，这类部件是连接轮圈辐条与车架前叉/后叉的核心受力件，直接决定轮组转动顺滑度、承重能力与骑行过程中的动力传递效率。从结构设计逻辑来看，这款花鼓采用两端对称的法兰盘结构，法兰盘上均匀排布的辐条孔位，需要严格匹配辐条编法的角度公差，常规32孔布局适配绝大多数民用、运动级自行车轮组的编圈需求，孔位的倒角处理能够避免辐条端头在长期交变载荷下出现应力集中，减少辐条断裂的故障概率。

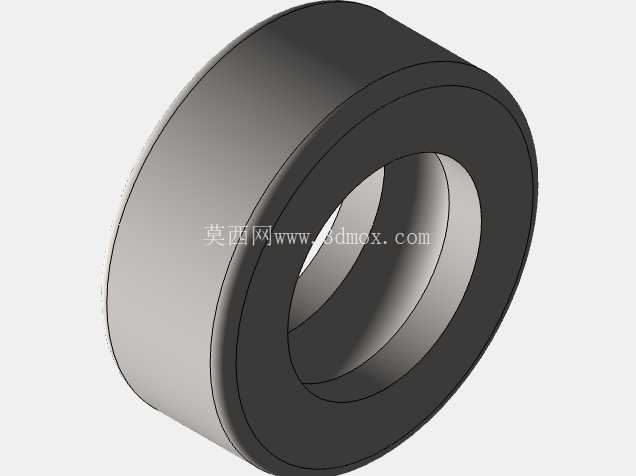

　　从功能特性层面，花鼓内部的轴承安装位需要严格控制同轴度公差，两端轴承位的同轴度误差控制在0.02mm以内，才能保证轮组转动时没有偏摆，减少骑行过程中的滚动阻力，花鼓筒身与法兰盘的连接位置做了圆弧过渡处理，能够分散骑行过程中路面颠簸带来的冲击载荷，避免法兰盘在辐条拉力和路面冲击的双重作用下出现断裂。实际应用场景中，这类花鼓结构不仅适用于普通城市通勤自行车，也可以通过调整法兰盘直径、孔位数量适配山地车、公路车的不同轮组需求，大法兰盘的设计能够提升辐条的编圈角度，增强轮组的侧向刚性，在越野骑行过弯时能够减少轮组的形变量，提升操控精准度。设计过程中需要重点考虑安装边界的尺寸匹配：花鼓的总长度需要对应车架的开档尺寸，前花鼓常规开档为100mm，后花鼓常规开档为130mm或135mm，轴端螺纹的长度需要超出叉脚厚度至少3个螺距，保证螺母能够充分锁紧，避免骑行过程中轮组松脱；法兰盘的外径不能过大，否则会干涉辐条的安装角度，甚至蹭到轮胎或者刹车组件，法兰盘上的孔位分布圆直径需要匹配对应轮径的辐条长度计算，避免辐条过长或过短导致编圈后应力不均。

　　从受力角度分析，花鼓在骑行过程中需要承受整车加上骑行者的全部垂直载荷，同时还要承受踩踏时的扭矩传递、刹车时的制动力矩，以及过坑洼路面时的瞬时冲击载荷，因此结构设计时在壁厚选择上做了针对性优化，法兰盘位置的壁厚比筒身位置厚1.5mm，保证辐条拉力作用下的结构强度，筒身位置在满足强度要求的前提下做了减薄处理，控制整体重量。表面处理上，主体采用阳极氧化工艺，既能够提升金属表面的耐腐蚀性能，应对雨天骑行、潮湿环境的锈蚀问题，也能通过不同的氧化颜色适配整车的外观配色方案，轴杆部分采用镀锌处理，提升螺纹的耐磨性能，避免多次拆装后螺纹滑牙。

　　在实际装配环节，花鼓两端的轴承需要采用压装工艺装入，禁止敲击安装，避免损伤轴承滚道导致转动卡顿，压装时需要保证轴承端面与安装台阶完全贴合，没有间隙，否则会导致轮组转动时出现旷量；辐条编圈时需要按照交叉编法逐根调整拉力，保证每根辐条的拉力差控制在20%以内，避免轮组出现偏摆或者跳动，影响骑行体验。这类花鼓结构的设计核心是在强度、重量、转动顺滑度三者之间找到平衡，既不能为了追求极致重量过度削减壁厚导致结构强度不足，出现骑行中断裂的安全隐患，也不能为了强度过度增加壁厚导致整体重量过大，提升骑行负担，针对不同定位的车型，可以通过调整材料选型、壁厚参数、轴承规格来适配不同的使用需求，比如通勤车型可以采用更厚的壁厚搭配普通轴承，提升耐用性降低维护成本，运动级车型可以采用更轻的铝合金材质搭配高精度轴承，提升转动性能降低重量。
