JSB exact king heavy diabolo .25空竹弹丸结构

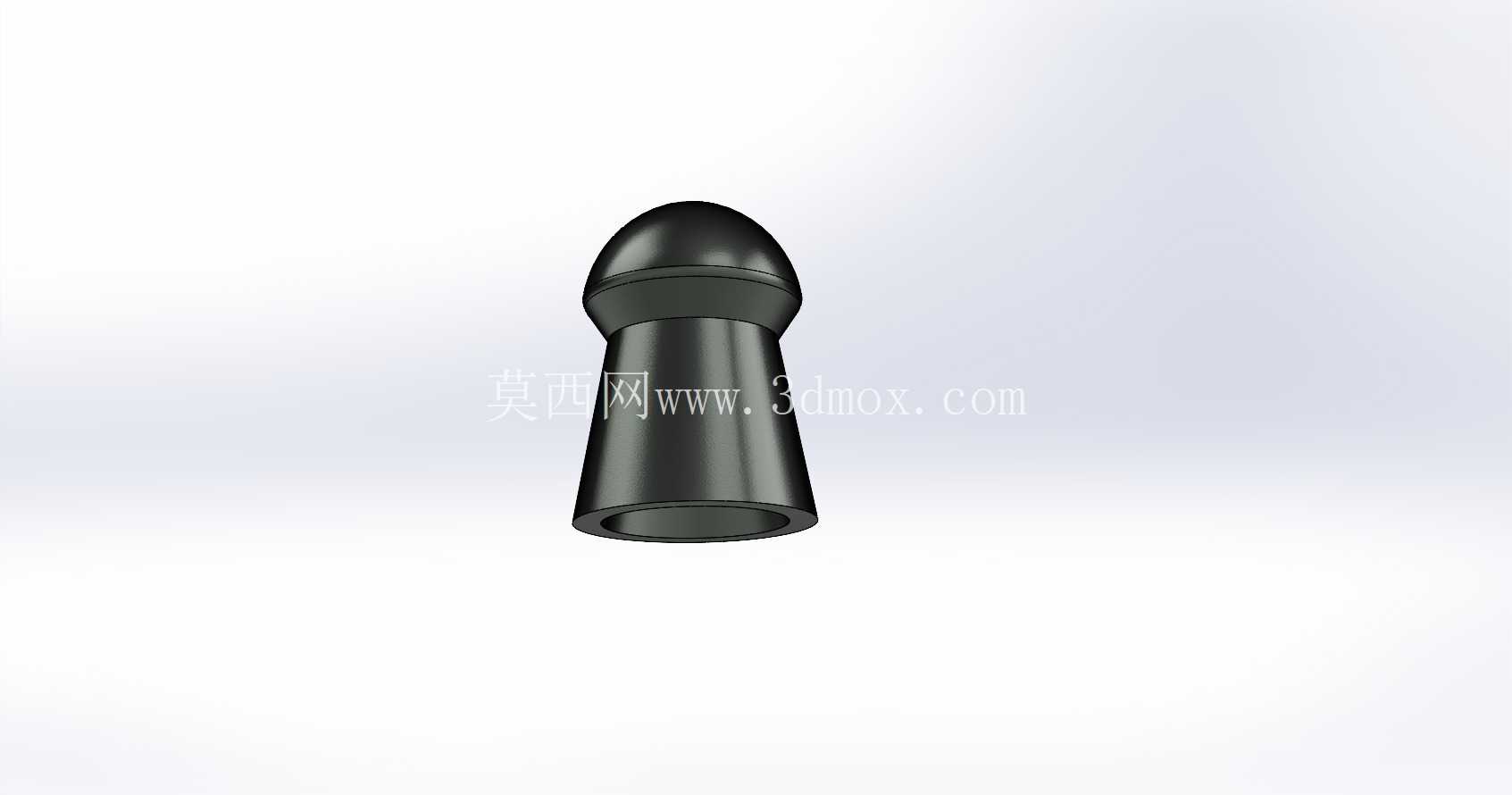

　　做气动类配套耗材的结构设计时，这类.25口径的重款空竹弹是很常见的适配件，很多户外气动器材、低速发射装置的弹道优化都会用到这类结构的弹丸，和常规圆头弹、尖头弹不同，空竹结构的弹丸在低速飞行段的稳定性表现更突出，尤其是在20-50米的常用射程区间，自身的裙边结构能更好地贴合膛线，闭气效率比同口径普通弹丸高出不少。从结构上看，这个弹丸整体是轴对称回转体，头部采用大圆弧钝头设计，没有尖锐的破风尖，这种设计不是为了追求高初速下的穿甲能力，而是适配低速气动发射场景，钝头在接触目标时的能量传递更直接，不会因为尖头过穿损失动能，同时头部圆弧的曲率经过匹配，飞行过程中不会因为头部涡流过早出现失稳。

　　弹身中部有一圈环形的凸起定位带，这个结构的作用是在弹丸入膛时起到定位导向作用，避免弹丸装填入膛时出现偏斜，保证弹丸轴线和枪管轴线重合，减少出膛时的初始扰动，这一点对无膛线的滑膛发射装置尤其重要，定位带的直径和枪管内径做微过盈配合，过盈量控制在0.02-0.03mm区间，既保证装填时的顺畅度，又能在发射瞬间起到密封燃气的作用。弹身后半段是锥形收窄的裙边结构，这也是空竹弹名字的来源，裙边的壁厚从定位带位置向后逐渐减薄，最末端的裙边厚度只有0.15mm左右，发射时高压燃气会从内部撑开裙边，让裙边外圆完全贴紧枪管内壁，彻底堵住燃气泄漏的缝隙，这部分的锥度设计很关键，锥角过大的话裙边撑开时容易出现应力集中导致开裂，锥角过小则闭气行程不足，闭气效果打折扣，这个模型里的裙边锥度取的是6度，是经过多轮弹道测试验证的合理区间。

　　从尺寸边界来看，这个弹丸的总长度控制在8.2mm左右，最大外径也就是定位带位置的尺寸是6.35mm，正好适配.25口径的标准枪管，头部圆弧的半径是3.2mm，和弹身的衔接位置做了R0.2的过渡圆角，避免应力集中在头部和弹身的衔接处，裙边末端的内孔直径是4.2mm，这个尺寸是为了适配常见的气动推弹嘴尺寸，推弹嘴伸入内孔的深度控制在1.5mm，既能可靠推动弹丸入膛，又不会因为伸入过深顶坏薄壁裙边。

　　在实际应用场景里，这类弹丸主要适配中大功率的预充气式气动器材，用于户外狩猎、竞技打靶这类场景，重弹的存能能力比轻弹好很多，在横风环境下的风偏也更小，设计时还要考虑弹丸的重量一致性，这个款的单颗重量控制在1.645g左右，重量公差控制在±0.005g，批量生产时靠高精度的冷镦或者压铸工艺保证尺寸和重量的一致性，避免因为单颗弹丸重量差导致弹道散布变大。建模的时候要注意所有回转面的同轴度要求，定位带、头部、裙边三个部分的同轴度要控制在0.01mm以内，不然弹丸出膛后会因为质量偏心出现螺旋飞行的情况，直接影响射击精度，裙边的内表面和外表面的粗糙度要求也不一样，外表面要达到Ra0.8的粗糙度，减少在枪管内运动的摩擦阻力，内表面粗糙度可以放宽到Ra1.6，不影响使用性能。另外弹丸的材质一般选用铅合金或者软质锌合金，硬度控制在HB30-40之间，既能保证裙边在高压下容易变形贴膛，又不会因为材质过软导致装填时变形，设计时还要考虑批量生产的脱模问题，裙边的外锥面和头部的圆弧面都要做微小的脱模斜度，斜度控制在0.5度以内，不会影响尺寸精度的同时方便模具脱模，提高生产效率。
