双翘四轮滑板组装结构三维设计

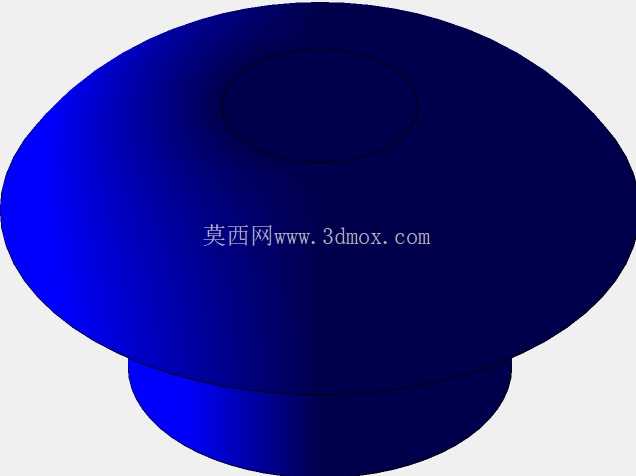

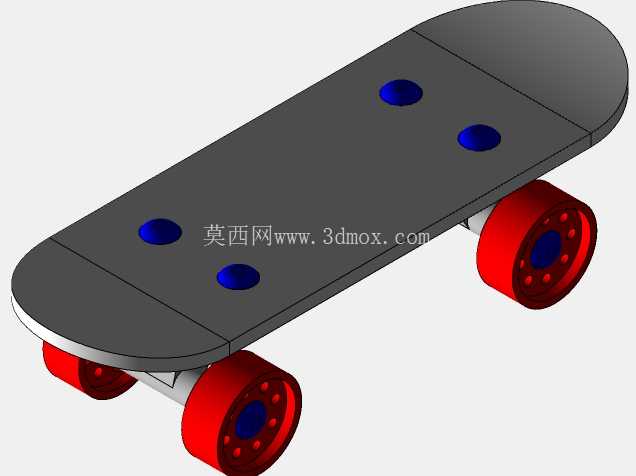

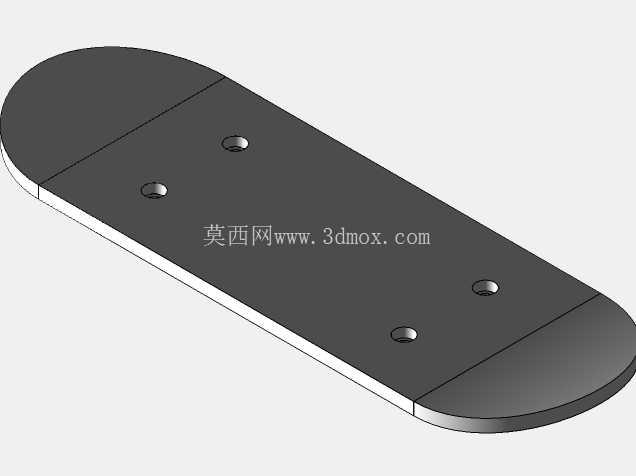

　　本次呈现的滑板组装结构，核心面向街头休闲运动、青少年日常代步、校园短途通勤、滑板运动入门教学等场景使用，整体结构围绕轻量化、抗冲击、易维护的核心需求展开设计。从实际使用场景出发，滑板板面采用两端上翘的经典双翘造型，板面主体预留四组安装孔位，孔位位置严格匹配轮架的安装基准，既保证轮架安装后的同轴度，也避免孔位偏差导致的轮组偏磨问题。板面表层的防滑固定点位采用内嵌式结构设计，替代传统外露防滑钉的突兀结构，在保证脚部摩擦力的同时，减少板面凸起带来的磕碰风险，板面边缘做圆弧过渡处理，避免使用过程中边缘剐蹭造成的损伤。

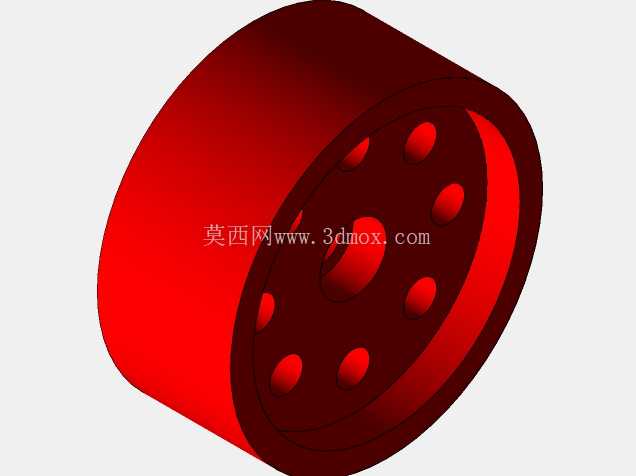

　　轮组部分采用高耐磨红色滚轮设计，滚轮内部集成轴承安装位，轴承位的公差配合选用基孔制过渡配合，既保证轴承安装后的同轴精度，也方便后期轴承磨损后的快速更换，滚轮与轮轴之间预留合理的轴向窜动间隙，避免高速滑行时滚轮卡滞。轮架采用桥型结构设计，连接板面与滚轮的支架部分做了等强度结构优化，在保证支架抗冲击强度的前提下，尽可能削减非受力区域的材料厚度，降低整体自重。设计过程中优先考虑安装边界的适配性，板面的安装孔位间距兼容市面上主流的通用滑板桥尺寸，用户后期更换不同硬度的轮组、不同回弹参数的支架时，无需重新打孔即可直接适配。

　　板面的整体长度控制在常规双翘滑板的通用尺寸区间，宽度适配大多数使用者的脚型尺寸，轮距的设置兼顾滑行稳定性与转向灵活性，轴距过短会导致高速滑行时稳定性不足，轴距过长则会让转向操作过于笨重，本次设计的轮距参数经过反复调整，在灵活转向与稳定滑行之间找到平衡点。从结构装配逻辑来看，整套滑板的装配层级清晰，板面作为核心承载基体，下方通过紧固件连接两组轮架，轮架两端通过轮轴固定滚轮，滚轮内部的轴承与轮轴之间设置耐磨衬套，减少转动过程中的磨损。所有紧固件的安装位置都做了沉孔处理，保证紧固件安装后不突出板面或支架表面，避免凸起部位勾绊衣物或者造成剐蹭。

　　在实际使用过程中，这套结构能够承受常规滑行、 Ollie 起跳等基础动作带来的冲击载荷，支架的受力部位做了加厚处理，避免起跳落地时支架发生断裂变形。滚轮的材质选用高回弹耐磨聚氨酯材料的适配结构，设计时预留了足够的滚轮安装空间，保证滚轮转动时不会与板面或者支架发生摩擦干涉，转向时滚轮的摆动角度范围内也没有结构干涉点，能够实现流畅的转向操作。对于三维建模从业者而言，这套模型的装配关系完整，涵盖了板件、支架、轮轴、滚轮、轴承衬套等多个零部件，每个零件的建模都遵循实际加工的工艺要求，比如板面的曲面造型符合热压成型的工艺特征，支架的结构符合压铸或者冲压加工的成型逻辑，滚轮的内部结构适配注塑成型的工艺要求，没有出现违背加工常识的不合理结构。在结构验证层面，整套模型的配合间隙都按照实际装配要求设置，比如滚轮与轮架之间的侧向间隙、轴承与轴承位的配合公差、紧固件与安装孔的间隙都符合机械装配的通用规范，建模过程中没有出现零件干涉、配合面错位等常见问题，能够直接用于结构展示、装配教学、运动器材设计参考等场景。
