电影放映设备用长板轮结构设计

　　在胶片电影放映设备的走片机构中，长板轮是承担胶片导向与张力维持的核心接触部件，其结构设计直接影响胶片运行的平稳性与放映画面的稳定性。该轮体整体采用盘式回转结构，中心设置阶梯式安装通孔，可适配放映机走片路径上的固定芯轴安装需求，安装时通过孔肩与芯轴轴肩贴合实现轴向定位，避免轮体高速运转时出现轴向窜动，防止胶片边缘被剐蹭损伤。轮体外缘为光滑圆弧过渡的圆柱面，表面粗糙度控制在较低区间，与胶片接触时不会划伤胶片乳剂层，同时轮缘宽度经过匹配计算，可完全覆盖35mm标准电影胶片的片边宽度，保证胶片运行过程中不会出现脱轨偏移。

　　轮体侧面设置的环形凹槽与标识刻线，一方面可在装配时快速识别轮体的安装方向，避免反向安装导致的走片路径偏差，另一方面环形槽可在轮体与安装座之间预留足够的间隙，防止运转过程中轮体侧面与固定结构发生摩擦干涉。从设计思路来看，该轮体采用等强度盘式结构，在保证轮体整体刚性的前提下尽可能降低自身重量，减少转动惯量，使得胶片在启动与停止的瞬间，轮体可快速跟随胶片速度变化，不会因为惯性过大拉扯胶片导致齿孔撕裂。轮体中心的安装孔与芯轴之间采用间隙配合，配合精度经过反复校核，既保证轮体可灵活转动无卡滞，又不会因为配合间隙过大导致轮体径向跳动超差，避免胶片运行时出现周期性抖动影响放映画质。

　　在实际应用场景中，该类长板轮多布置在放映机的片路转折位置、音鼓组件前后以及收片盘入口处，不同位置的长板轮虽然尺寸存在差异，但核心功能均为改变胶片运行方向、维持胶片恒定张力、隔离相邻段胶片的振动传递。该轮体的外形尺寸经过片路空间匹配，整体外径与厚度可适配常规固定式电影放映机的片路安装空间，安装时无需对原有设备的安装座进行额外改造，可直接替换同规格的磨损旧件。轮体的材质选择兼顾耐磨性与低摩擦特性，长期与胶片高速接触不会出现明显磨痕，同时自身转动阻力小，不会额外增加胶片的运行负载，避免放映机主传动电机负载过高。

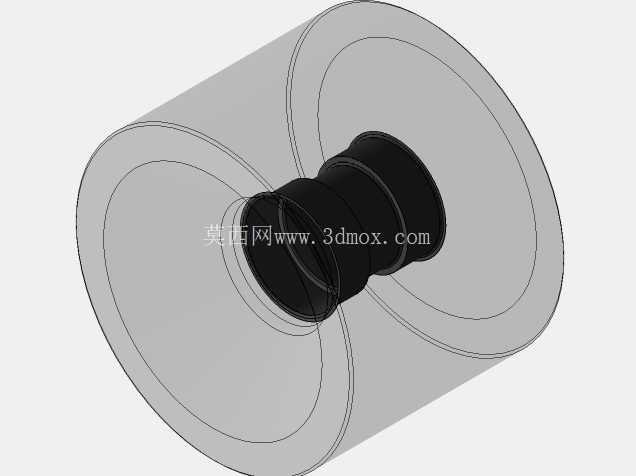

　　在结构细节处理上，轮体所有与胶片可能接触的棱边均做了倒圆角处理，不存在尖锐边角，即使胶片出现轻微偏移也不会被切边损伤；轮体两端面的平面度控制在合理公差范围内，安装后与芯轴的垂直度偏差极小，运转时不会出现端面偏摆，保证胶片始终处于预设的走片平面内。对于设备维护人员而言，该轮体的拆装流程简便，仅需拆下芯轴端部的限位卡簧即可取下轮体进行清洁或更换，日常维护时只需定期擦拭轮缘表面的灰尘与胶片残留的防静电涂层碎屑，即可保证轮体长期稳定运行。在三维建模过程中，该轮体的回转特征可通过旋转凸台命令快速生成，侧面的刻线与环形槽可通过包覆或切除拉伸命令实现，建模时需重点保证中心安装孔与外圆柱面的同轴度公差，以及两端面的平行度要求，这些形位公差直接决定了轮体装配后的运转精度。
