商用健身房5KG包胶六角哑铃结构设计

日常做健身器材结构建模时，这类六角包胶哑铃是力量训练区最基础也最考验细节合理性的品类，很多新手建模时容易忽略实际使用场景里的细节，导致模型看着像但落地就出问题。先从实际使用场景说，这类哑铃主要覆盖商用健身房固定力量训练区、私教工作室自由重量区、企事业单位员工活动室、社区健身中心的力量训练板块，也有部分家用健身用户会采购同规格产品，区别于可调节重量的哑铃，固定重量的六角哑铃不需要额外拆装配重片，拿取即用，适合高频次、多人轮换使用的场景，能减少训练间隙的配重调整时间，提升场地的器械周转效率。

从功能特性来看，这款5KG规格的哑铃属于轻重量档位，主要适配上肢基础力量训练、动作模式纠正训练、康复期力量恢复训练、有氧操课的负重辅助训练，比如侧平举、弯举、颈后臂屈伸、俯身划船这类单关节或小负荷多关节动作都适用。六角的外形设计不是为了好看，首先是放置稳定性，圆形哑铃放在地面容易滚动，尤其是健身房地面如果有轻微汗液残留、地胶不平整，圆哑铃很容易滑出碰伤周边训练者或者磕碰地面，六角结构有六个平面支撑，放置时不会发生滚动，哪怕是放在略有坡度的地面，只要倾斜角度不超过12度都能保持稳定；其次是做哑铃俯卧撑、 renegade row这类需要将哑铃作为支撑点的动作时，六角平面能和手掌、地面形成稳定的支撑面，不会出现打滑转动的情况，提升训练时的安全性。

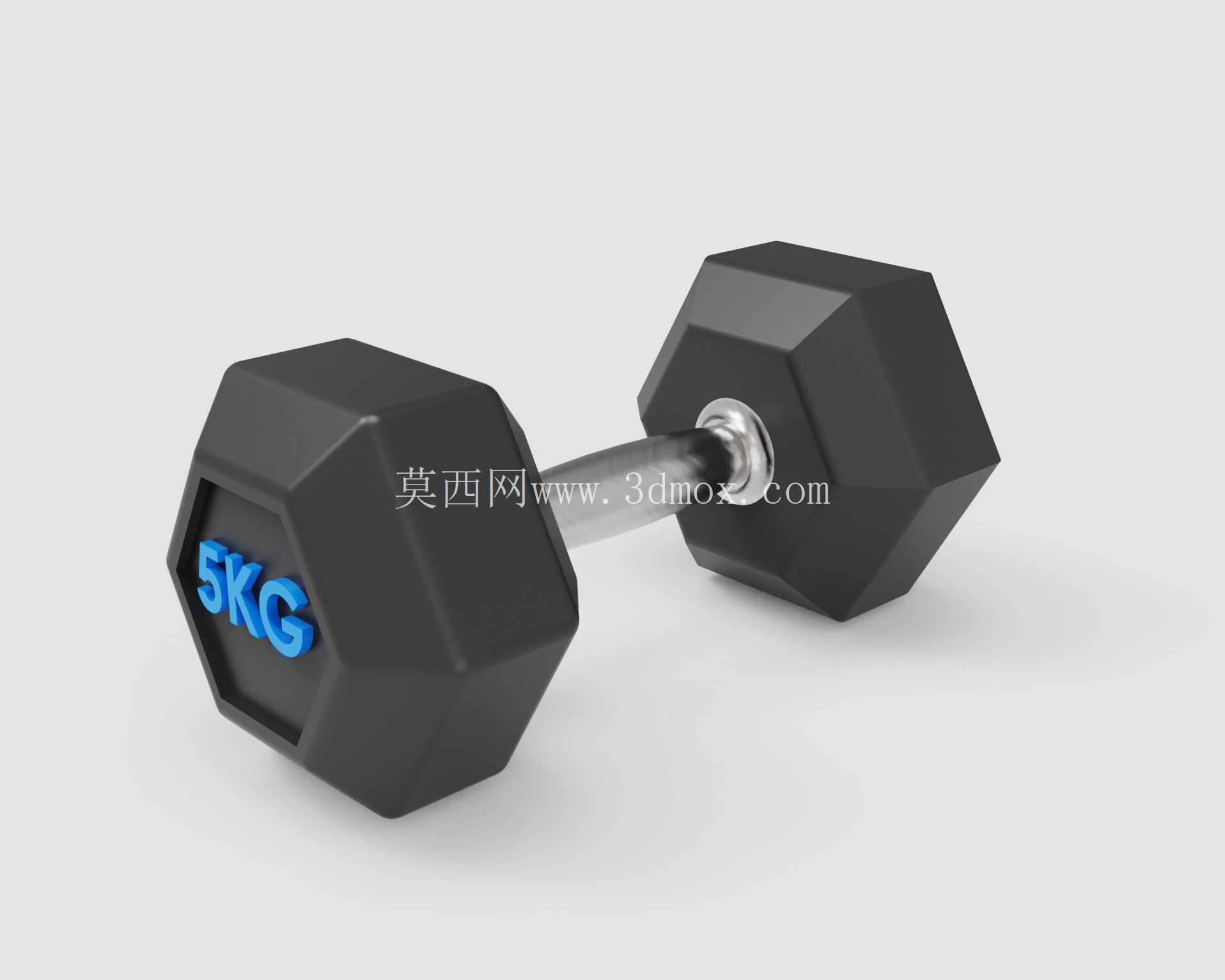

设计思路上，整体采用对称式结构，两端的配重块完全等重，重心落在握杆的中轴线上，不会出现一端偏重导致训练时手腕受力不均的问题。握杆部分做了滚花防滑处理，建模时要注意滚花的深度控制在0.3-0.5mm，太深容易硌手磨破训练者手掌，太浅则在手心出汗时起不到防滑效果；握杆的直径设置为28mm，这个尺寸适配绝大多数成年男女的手掌抓握围度，太粗会导致手小的用户抓握不稳，太细则会让抓握时手腕过度屈曲，提升训练损伤风险。两端的配重块外层是包胶层，内部是铸铁配重芯，包胶层厚度设置为8mm，一方面能降低哑铃落地时的噪音，避免健身房内器械碰撞产生过大的噪音干扰其他训练者，另一方面能保护地面地胶不被铸铁硬磕碰损坏，同时也能避免配重块生锈，延长器械的使用寿命；配重块上的重量标识做了内嵌式凸起设计，不是印刷在表面，避免长期使用后标识磨损看不清重量，凸起的蓝色标识和黑色包胶形成明显色差，训练者站在1米外就能快速识别重量，拿取时不用反复翻看确认。

尺寸与安装边界方面，这款5KG哑铃的整体长度为320mm，两端配重块的对边宽度为160mm，握杆的有效握持长度为120mm，能满足绝大多数用户双手抓握或者单手抓握的空间需求。放置时的占用投影尺寸为160mm*320mm，常规的哑铃架每层可以放置10-12只同规格哑铃，排布时相邻哑铃的间隙预留20mm即可，方便用户拿取不会卡手。建模时要注意配重块和握杆的连接结构，握杆两端穿过配重块的中心孔后做滚压涨紧处理，不需要额外的螺丝固定，避免长期使用后螺丝松动导致配重块晃动，连接位置的包胶层要做平滑过渡，不能有凸起的接缝，否则抓握时容易磨到手掌边缘。另外配重块的边角做了R5的圆角处理，不是尖锐的直角，避免训练时不小心磕碰身体造成严重的淤青或划伤，所有外露的边缘都做了钝化处理，没有毛刺锐边，符合健身器材的安全设计规范。

很多人觉得哑铃结构简单不需要精细建模，但实际上这类量产的商用健身器械，每一个尺寸细节都对应着实际使用中的安全和体验问题，比如握杆的长度如果短了，手大的用户抓握时手掌会蹭到两端的配重块，影响动作发力；包胶层如果太薄，用不了半年就会出现开裂掉渣的情况，后期维护成本很高；六角的对边尺寸如果做的不标准，放在哑铃架上的时候会出现卡不住或者容易滑落的问题。建模时还要注意整体的重量分配，两端配重块的重量误差要控制在10g以内，否则长期使用偏载的哑铃，会导致训练者两侧肌肉力量发展不均衡，甚至引发关节代偿损伤。
