迷你山地车链条导向防护结构件

　　在山地越野骑行的复杂工况下，传动系统的稳定性直接决定骑行安全与体验，链条作为传动系统的核心柔性部件，在颠簸路面、频繁变速切换、大扭矩踩踏输出时极易出现跳齿、掉链甚至卡滞的问题，严重时还会打坏车架后叉、辐条等周边部件，这款迷你山地车链条导轨正是针对这类场景开发的专用防护导向零件。从实际装车使用场景来看，这类导轨多适配小轮径迷你山地车、土坡车的单盘传动系统，安装位置位于牙盘的下沿与后侧区域，刚好覆盖链条从牙盘脱离后向飞轮过渡的入链段，以及颠簸时链条上下跳动的最大行程区间，能够在链条出现横向摆动、上下跳动时提供物理限位，避免链条脱离牙盘齿位。

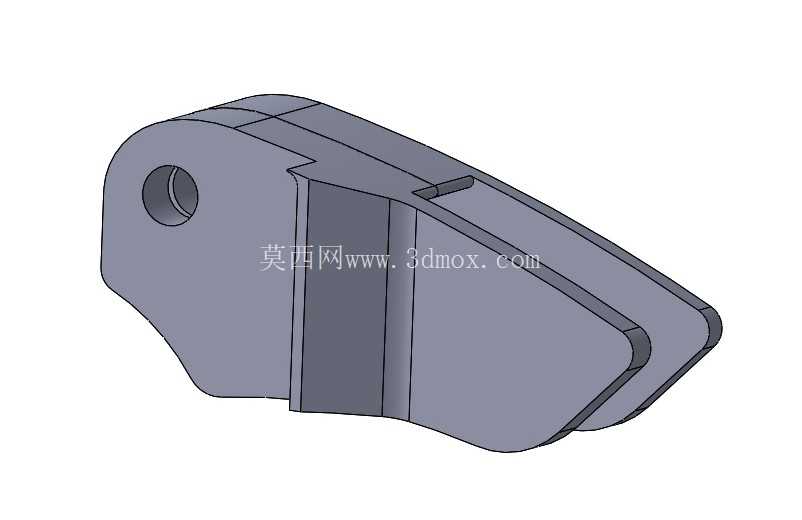

　　从功能特性上看，该零件采用一体化的流线型导向槽设计，导向面做了平滑的圆弧过渡，没有尖锐棱角，既能够在链条跳动时将其顺滑导回牙盘齿槽，也不会在接触链条时刮伤链片表面，降低链条额外磨损；零件上部的同轴安装孔为核心装配基准，孔位的同轴度、端面垂直度直接决定安装后导轨与牙盘的相对位置精度，设计时预留了标准的单盘导链器安装孔距适配空间，能够兼容多数迷你山地车的安装座规格，不需要额外对车架进行打孔改装。

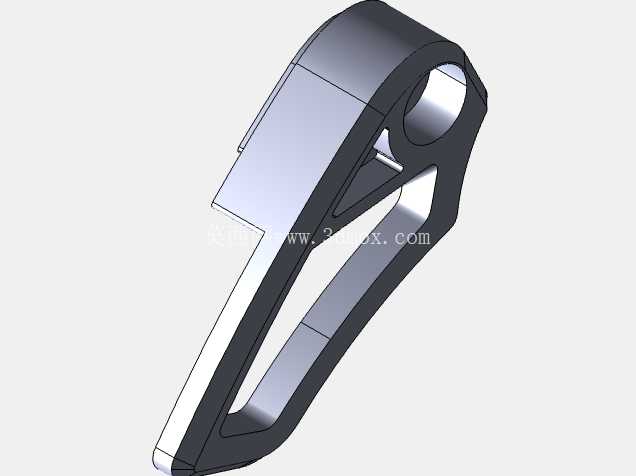

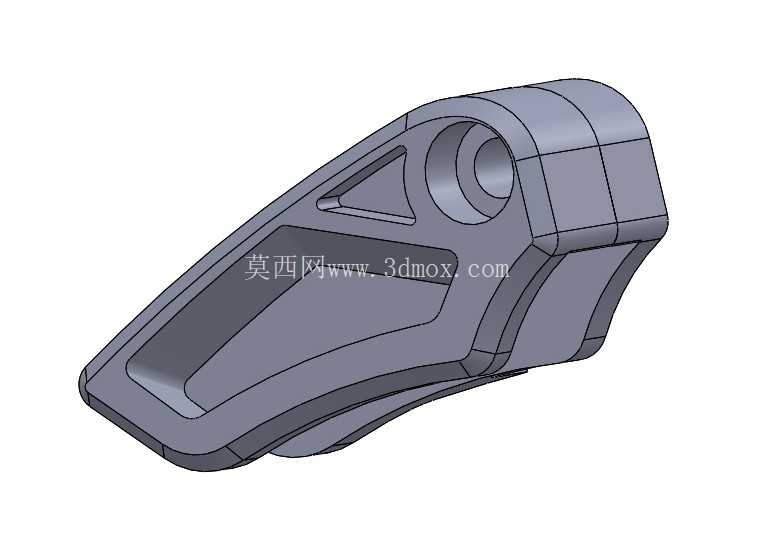

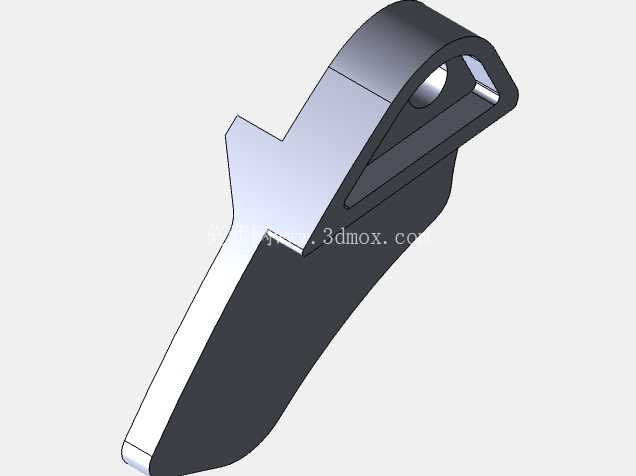

　　设计思路上，这款导轨没有采用冗余的双夹板结构，而是结合迷你山地车的传动布局做了轻量化的单主体结构，在非受力的侧部区域做了三角形镂空减重，在保证结构强度的前提下尽可能降低零件自重，避免给整车增加不必要的重量负担；零件的外形轮廓完全避让了牙盘旋转的最大外圆、曲柄转动的运动包络，以及后下叉的安装空间，装车后不会出现运动干涉问题。从安装边界来看，上部安装孔的孔径适配常规的M6安装螺栓，孔位端面做了沉台设计，能够让螺栓安装后端面不突出零件表面，避免剐蹭链条；导轨的导向槽深度经过实际骑行测试，刚好覆盖链条的外链板高度，既能够提供足够的限位能力，也不会因为槽深过大导致泥沙卡在槽内加剧链条磨损；零件的整体厚度控制在合理区间，安装后不会超出牙盘的外侧轮廓，在林道穿越时不会被石块、树根等障碍物剐蹭。

　　从结构强度角度考虑，零件的受力集中区域在安装孔周边与导向槽的受力侧，设计时在这两个区域做了局部加厚处理，过渡位置全部采用圆角应力释放设计，能够承受大扭矩踩踏下链条的冲击力，以及颠簸路面链条反复拍打带来的疲劳载荷，长期使用不会出现开裂、变形的问题；导向面的倾斜角度经过反复调校，与链条入链的角度完全匹配，正常骑行时链条不会与导轨产生持续摩擦，只有在链条出现异常跳动时才会接触导轨，最大程度降低传动过程中的动力损耗。对于山地车改装、零配件设计的从业者来说，这类结构的设计核心是在防护性能、轻量化、摩擦损耗三者之间找到平衡，不能为了追求防掉链效果过度增加导轨与链条的接触面积，也不能为了减重过度削减结构厚度导致强度不足，这款导轨的结构刚好适配迷你山地车的使用场景，在紧凑的安装空间内实现了可靠的链条导向防护功能。
