折叠式自行车后置载人脚踏结构设计

日常通勤场景中，不少自行车用户会有临时搭载儿童或短途同行人员的需求，常规自行车仅设置骑行者踩踏的主脚踏，后座位置没有专门的踩踏支撑结构，搭载人员双脚悬空不仅乘坐舒适度差，遇到颠簸路面或车辆启停时，还容易出现脚部磕碰轮组、卷进辐条的安全隐患，这款后置脚踏结构就是针对这类实际使用痛点开发的配套承载部件。

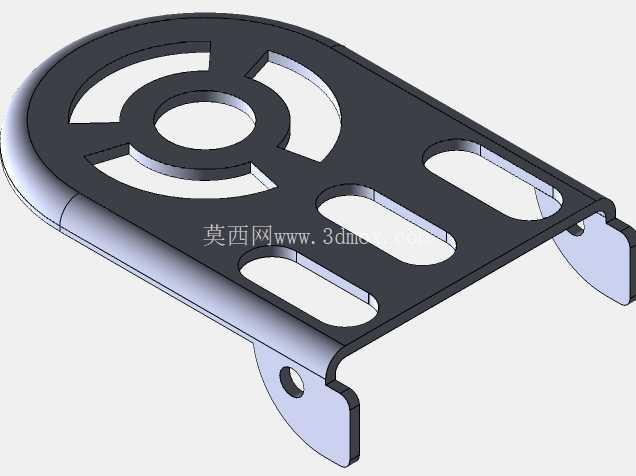

从结构设计逻辑来看，这款脚踏采用了翻转折叠的结构形式，主体承托板采用一体化冲压折弯的钣金结构，相比分体拼接的结构，整体抗扭强度更高，长期踩踏不会出现接缝处松动变形的问题。承托板表面做了三处镂空设计，最上方的环形镂空区域一方面可以减轻整体零件重量，另一方面雨天骑行时可以快速排走板面的积水，避免搭载人员脚底打滑；中间两条平行的长圆孔是安装调节位，适配不同管径的自行车后平叉安装座，安装时可以根据车架实际尺寸调整前后固定位置，不需要额外打孔改造车架，降低了配件的适配门槛。

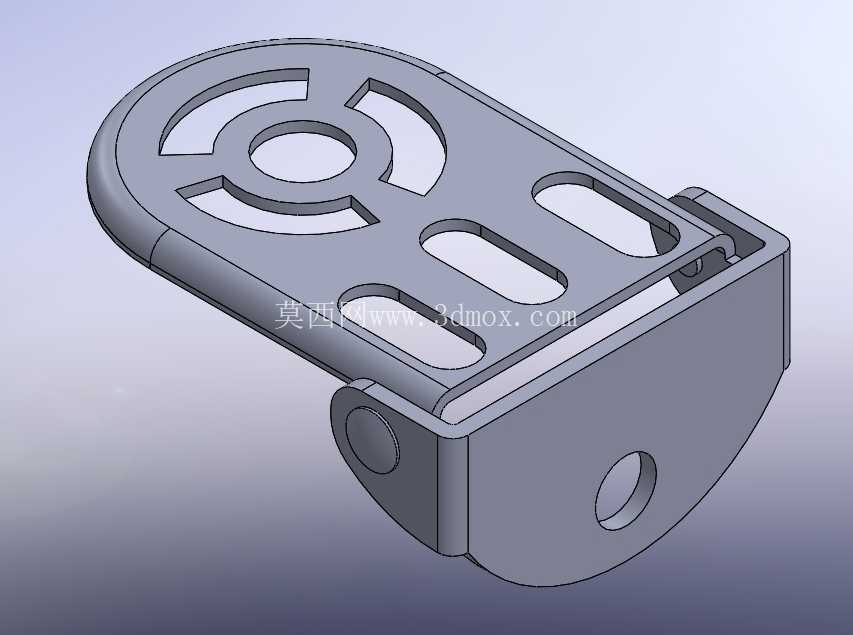

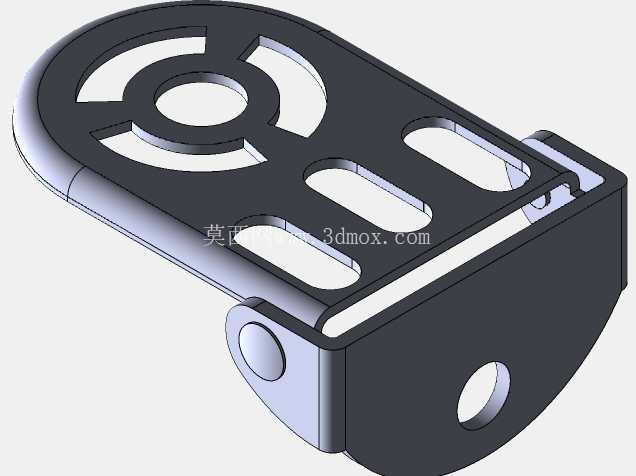

安装边界方面，这款脚踏的铰接座部分采用U型卡槽结构，卡槽内侧预留了标准的螺栓穿装孔，固定时可以通过配套的锁紧螺栓将铰接座牢牢卡在自行车后下叉靠近后轮轴的位置，不需要破坏原有车架的涂装和结构，普通用户用常规内六角扳手即可完成安装。铰接位置内置了阻尼转轴，不需要额外的锁止销结构，需要使用时将承托板向下翻至水平位置，转轴的阻尼可以自动保持承托板的水平状态，不会因为踩踏受力出现下翻塌落的问题；不需要载人时可以将承托板向上翻折贴靠在车架侧面，翻折后整体突出车架的尺寸不到2厘米，不会增加车辆的横向通过宽度，日常单人骑行时不会剐蹭路边障碍物，也不会影响车辆推行。

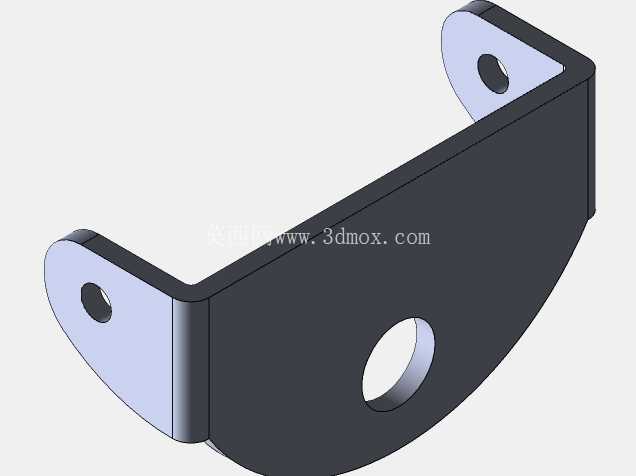

承托板的外形做了圆角包边处理，所有边缘位置都做了钝边打磨，没有尖锐的冲切毛边，即使脚部意外蹭到板面边缘也不会造成划伤。承托板下方的铰接座位置设置了加强翻边，翻边处预留的圆形通孔是锁止定位孔，当脚踏翻至水平使用状态时，孔位可以和铰接座上的定位凸点配合，抵消踩踏时的反向翻转力矩，即使搭载体重较大的人员，也不会出现承托板意外翻折的问题。

实际使用场景下，这款脚踏除了用于日常通勤载人，也可以适配共享单车、折叠自行车的临时改装，针对儿童乘坐的场景，承托板的踩踏面积做了加宽处理，宽度达到8厘米，即使是穿着较大尺码童鞋的儿童，也能将整只脚平稳放在板面上，不会出现脚部悬空的问题。和传统固定式的后脚踏相比，折叠式的设计兼顾了使用便利性和通过性，不需要拆卸就能在载人、单人骑行两种状态下快速切换，结构上没有易损的塑料卡扣部件，所有受力位置均为金属材质，长期户外使用也不容易出现老化断裂的问题。

设计过程中针对踩踏受力做了针对性的结构强化，承托板的折弯边高度设置为1.2厘米，相当于在板面下方增加了一圈加强筋，按照单侧脚踏75公斤的额定载荷计算，板面中部的最大变形量不到0.3毫米，不会出现踩踏时板面弯曲发软的问题。铰接位置的转轴采用不锈钢材质，长期接触雨水也不会出现锈蚀卡滞的问题，保证翻折操作始终顺畅。安装位的长圆孔调节行程达到3厘米，可以适配市面上绝大多数管径在20毫米到35毫米之间的圆形、椭圆形后平叉车架，不需要针对特定车型单独开模，配件的通用化程度较高。
