卡丁车油门踏板回位扭簧结构设计

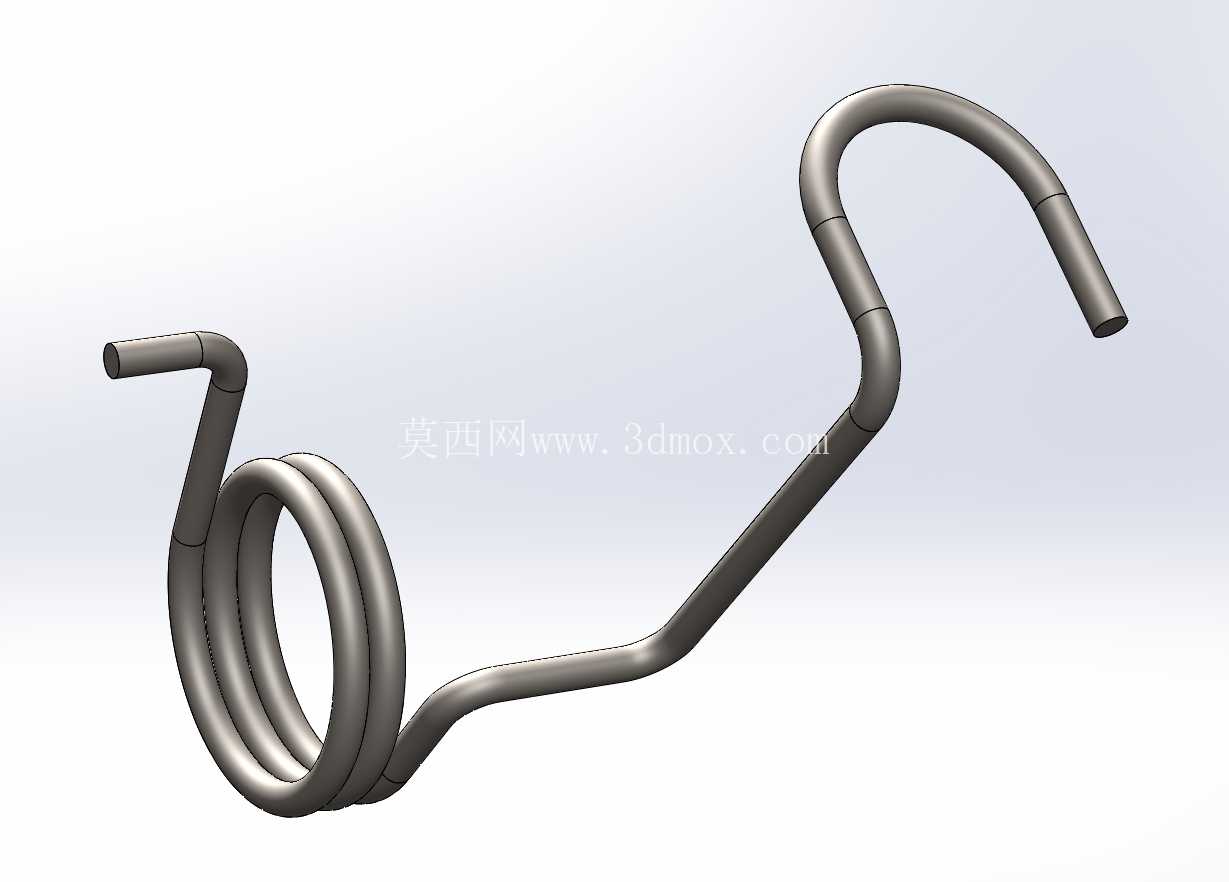

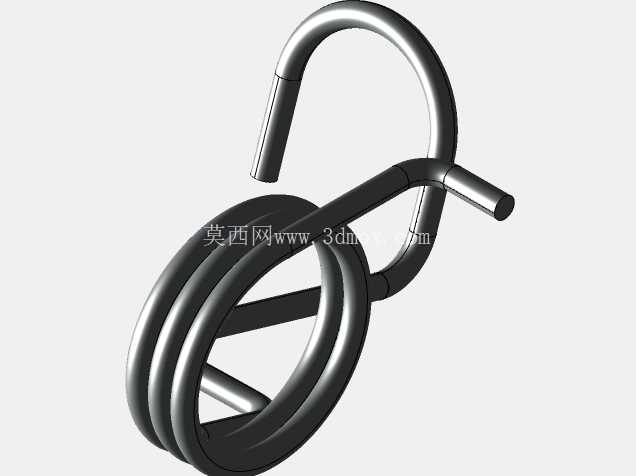

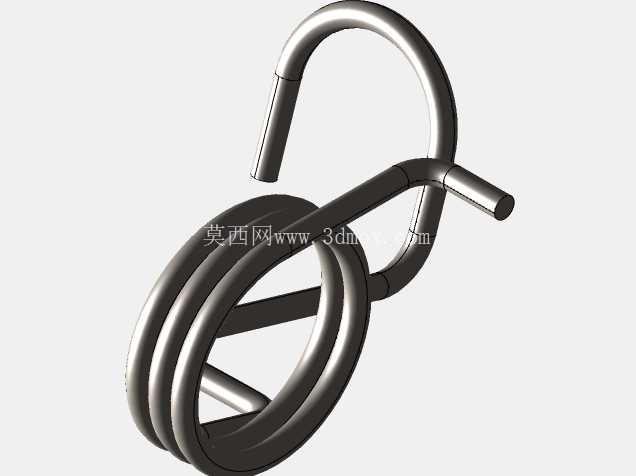

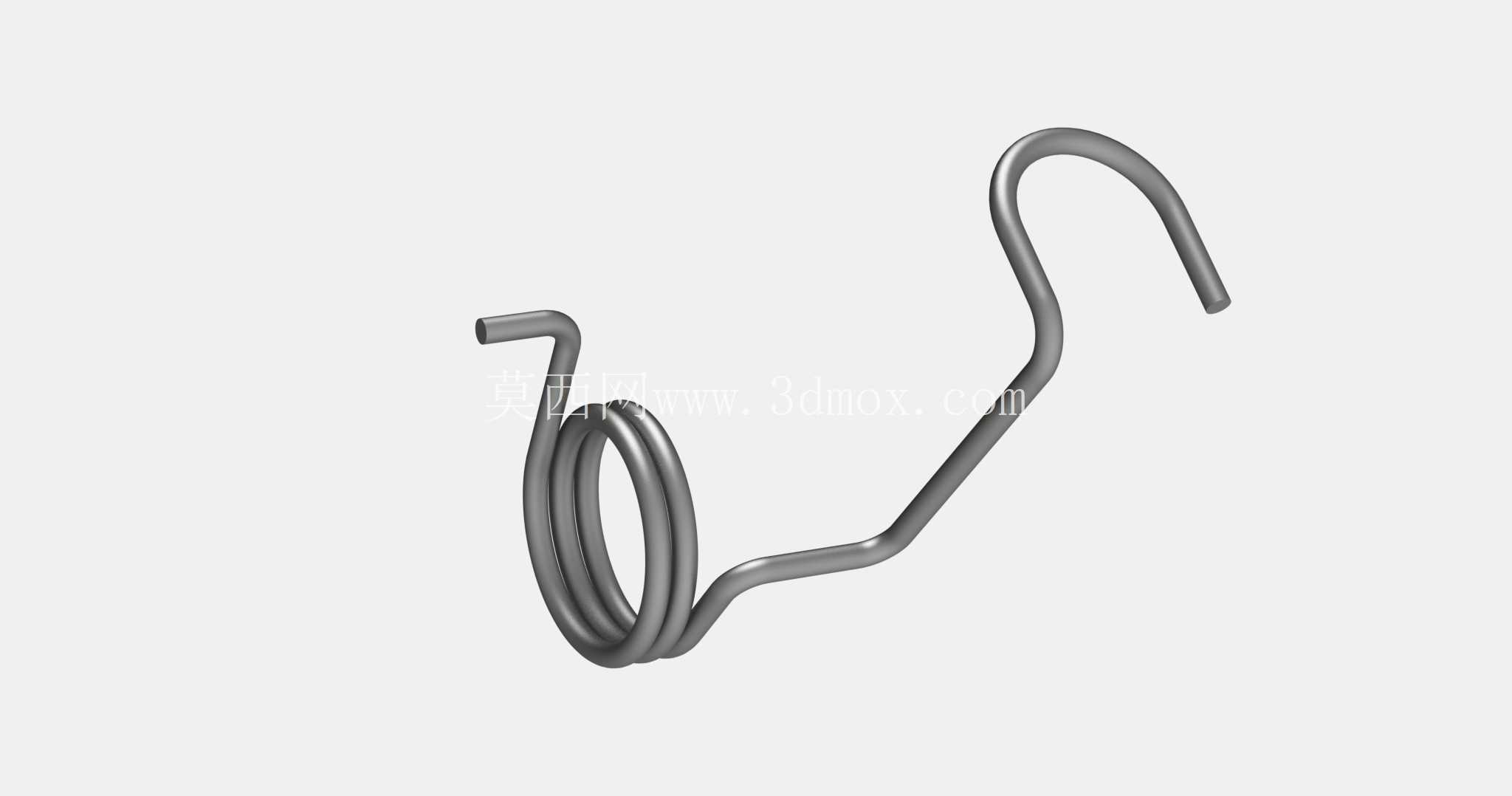

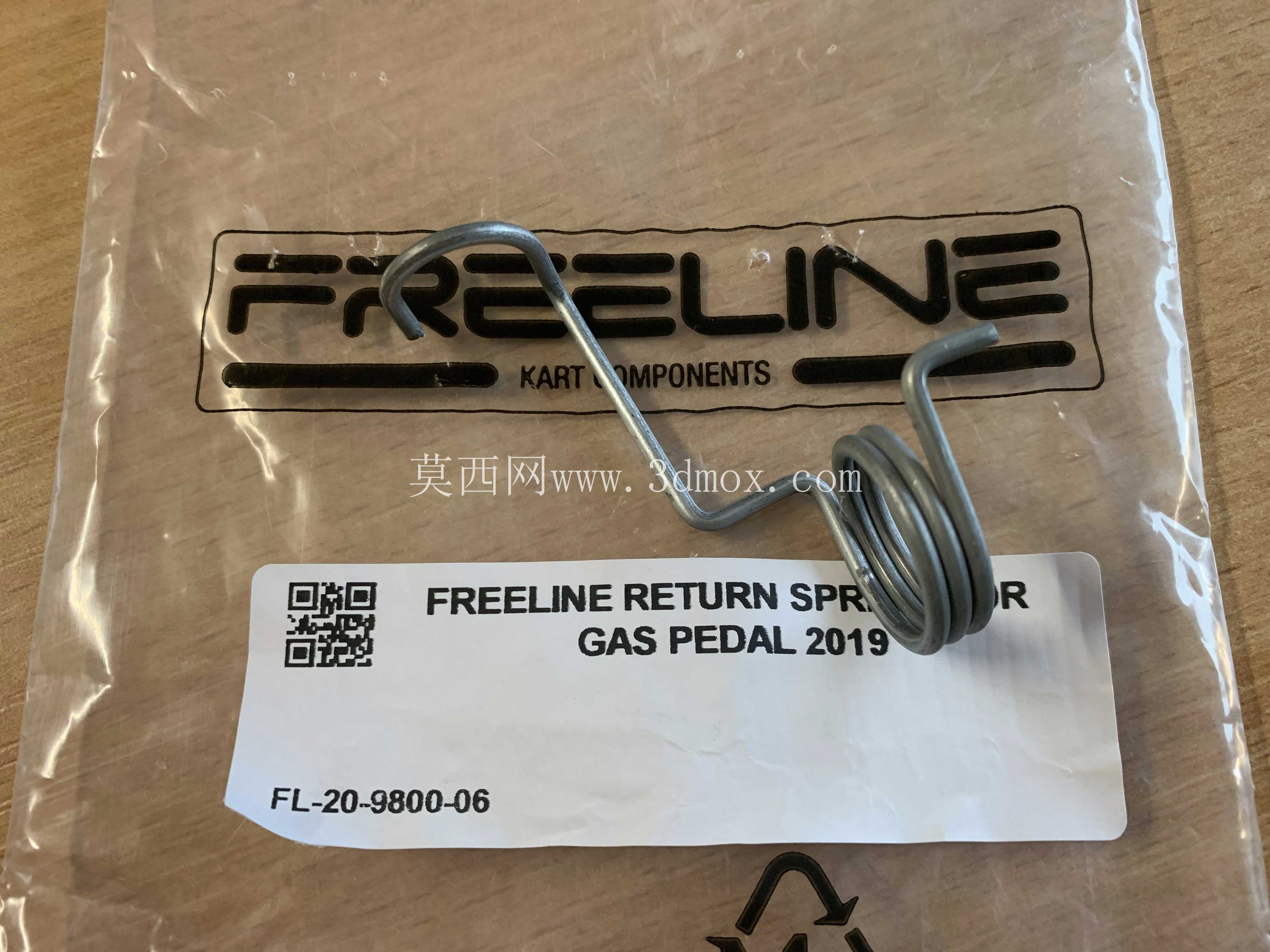

在场地卡丁车的操控系统里，油门踏板的回位可靠性直接关系到驾驶安全与操控手感，这类扭簧作为踏板复位的核心施力构件，日常承受高频次的往复扭转载荷，建模阶段完全参照实物测绘参数还原，线径取值2.18mm，匹配小排量休闲卡丁车踏板的扭力需求，既不会因为簧丝过粗导致踏板踩踏力度过重、长时间驾驶脚部疲劳，也不会因为线径偏细出现高频使用后弹力衰减、踏板回位滞后甚至卡滞的问题。

从实际装车场景来看，这类扭簧安装在踏板转轴的同轴位置，两个伸出的扭臂分别卡接在踏板支架的固定限位槽与踏板摆臂的受力卡槽内，当驾驶员踩下油门踏板时，弹簧的螺旋圈部分沿芯轴产生周向扭转形变，储存弹性势能，当脚部踩踏力释放后，储存的弹性势能带动踏板自动回到初始怠速位置，整个回位过程的扭力输出需要保持线性，不能出现某一段角度扭力突变的情况，否则会导致油门开度控制精度下降，影响驾驶时的油门细腻操控感。

设计建模时首先要确认螺旋段的内径尺寸，这个尺寸需要和踏板转轴的外径保留合理的装配间隙，间隙过小会导致弹簧扭转时和转轴产生干摩擦，长期使用会磨损簧丝表面同时出现踏板卡滞，间隙过大则会导致弹簧工作时出现径向窜动，扭臂受力偏移，长期使用会出现扭臂变形甚至断裂的失效问题。螺旋圈的有效圈数经过匹配调校，在满足最大扭转角度需求的前提下，避免圈数过多导致弹簧整体轴向尺寸过大，挤占踏板舱内的有限安装空间，同时也避免圈数过少导致单圈形变角度过大，超出簧丝材料的许用扭转应力范围，降低弹簧的疲劳寿命。

两个伸出扭臂的折弯角度是建模时的重点，需要严格匹配实车的安装限位点位置，确保踏板在全行程范围内，扭臂和卡接槽的接触位置始终保持贴合，不会出现滑脱、蹭碰周边构件的情况。扭臂末端的直段长度也经过校核，既要保证卡入卡槽后有足够的接触长度，避免受力时脱出，也不能过长导致踏板摆动到极限位置时扭臂和周边的刹车踏板结构、油门拉索固定件产生运动干涉。

这类扭簧的材料一般选用碳素弹簧钢，表面做防锈处理，适配户外场地卡丁车多尘、偶尔遇水的使用环境，建模时还原了簧丝的圆滑过渡折弯，避免应力集中的尖角结构，所有折弯处的圆角半径都符合弹簧设计的工艺规范，既满足实际加工的折弯工艺要求，也能减少工作时的应力集中点，提升构件的疲劳寿命。在卡丁车的日常维保场景中，这类弹簧属于易损检查件，长期高频使用后如果出现回位力度下降、扭臂变形的情况就需要及时更换，精准的三维模型可以直接用于配件的加工生产，也可以用于踏板总成的虚拟装配校验，在设计阶段就排查安装干涉、扭力匹配不合理的问题，减少实物试装的反复调整成本。

建模过程中对弹簧的螺旋升角也做了准确还原，确保弹簧在自由状态下的端面垂直度符合装配要求，不会出现安装后弹簧端面偏斜，导致扭转时受力不均的问题。扭臂的空间角度经过多轮调整，完全匹配踏板从怠速位置到最大油门开度的整个摆动行程，在最大踩踏角度下，弹簧的扭转应力依然处于材料的许用范围内，预留足够的安全余量，应对驾驶过程中偶尔出现的急踩急收操作带来的冲击载荷。
