圆形BIVAR垂直光导管结构设计

在电子设备的PCB板级设计中，板载LED的光线导出一直是结构设计里容易被忽略却直接影响设备人机交互体验的细节，尤其是当PCB安装在设备壳体内部、LED发光面与设备外表面存在一定距离，或是设备外壳需要做密封、遮光处理时，裸装LED的光线会在壳体内部发生漫反射，无法在设备外表面形成清晰、均匀的指示光斑，不仅会让操作人员难以识别设备的运行状态，还可能因为光线串扰导致相邻指示灯的显示混淆，给设备调试、运维带来不必要的麻烦。这款圆形垂直光导管正是针对这类板载LED导光需求开发的结构件，核心作用就是将SMD封装LED发出的光线以极低的损耗垂直传导至设备外壳的指示窗口位置，在保证光线指向性的同时，避免内部光线漫反射带来的串扰问题。

从实际应用场景来看，这类垂直光导管广泛用在各类通讯终端、工业控制模块、嵌入式电子设备的面板指示灯结构中，比如交换机端口状态指示灯、工控模块运行故障指示灯、小型通讯设备电源信号指示灯等场景，只要是PCB上采用表贴LED、需要将光线垂直导出到设备外表面的结构，都能用到这类导光零件。它的主体采用聚碳酸酯材质制作，这种材料本身具备极佳的透光率，同时达到94V-0的阻燃等级，完全满足电子设备内部零件的阻燃安全要求，透明的材质特性可以最大程度减少光线在传导过程中的损耗，让LED发出的光线能够尽可能完整地传导到出光端。

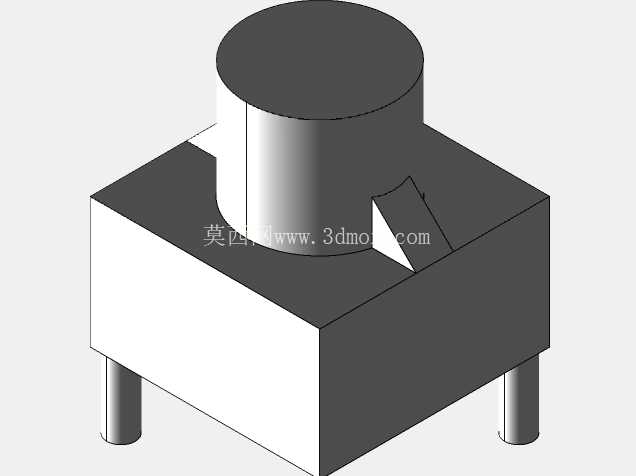

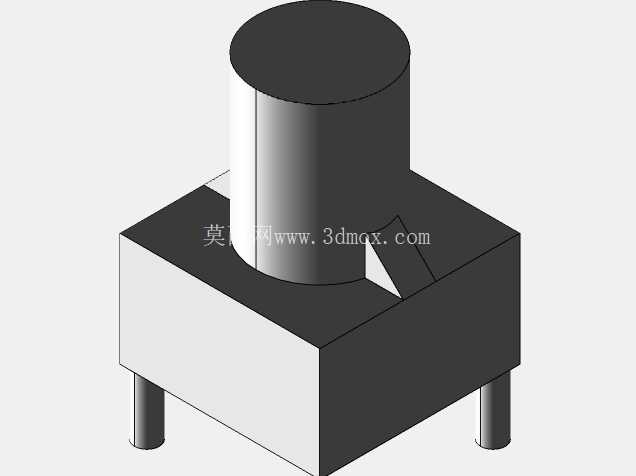

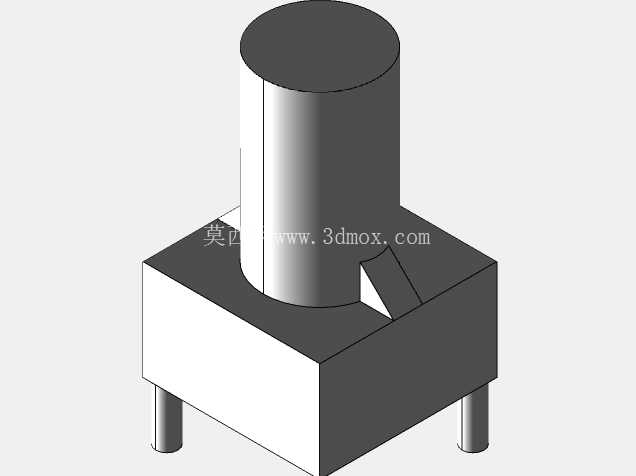

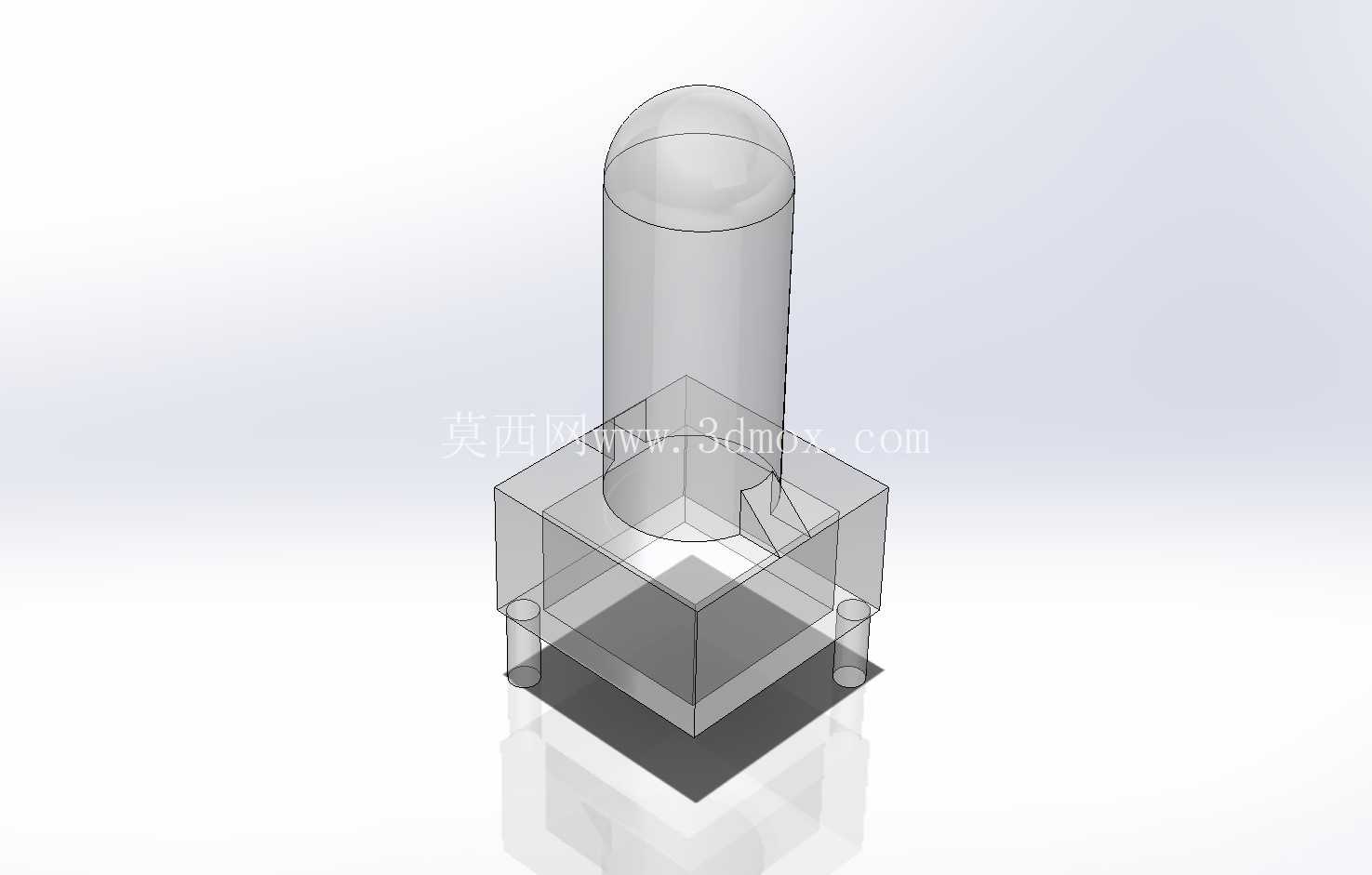

在结构设计思路上，这款光导管采用了直筒式垂直传导结构，底部设计了与PCB板匹配的安装定位结构，两个定位柱可以直接插入PCB上对应的定位孔中，安装时不需要额外的固定结构，依靠定位柱与PCB孔的过盈配合就能实现光导管的固定，同时可以保证底部入光端与SMD LED的发光中心精准对位，避免因为安装偏移导致的入光效率下降、光线偏移问题。入光端做了平面贴合设计，能够尽可能贴近LED发光面，减少光线在空气间隙中的散射损耗；出光端采用圆顶弧面设计，一方面可以对传导上来的光线做适度的扩散，让最终在设备外表面呈现的光斑更均匀柔和，不会出现刺眼的亮斑，另一方面弧面结构也能减少外部环境光线在出光面的反射，提升指示灯在强光环境下的辨识度。

尺寸设计上，这款光导管做了系列化的长度覆盖，长度范围从0.200英寸到0.650英寸，也就是5.1毫米到16.5毫米，能够适配不同厚度的设备壳体、不同的PCB安装高度差，结构设计人员在选型时只需要根据PCB到外壳指示窗口的实际垂直距离，选择对应长度的规格即可，不需要单独开模定制，能够大幅缩短产品的开发周期。光导管的主体柱身直径做了统一的标准化设计，能够适配市面上绝大多数常用的SMD LED封装尺寸，不管是0805、0603还是常规的贴片指示LED，都能实现良好的入光匹配。柱身的外表面做了高光抛光处理，利用聚碳酸酯材料本身的全反射特性，让光线在柱身内部传导时尽可能减少从侧壁泄露的光线，既提升了光线传导效率，也能避免相邻光导管之间的光线串扰，就算多个指示灯紧密排列在PCB上，也不会出现光线互相干扰导致的显示模糊问题。

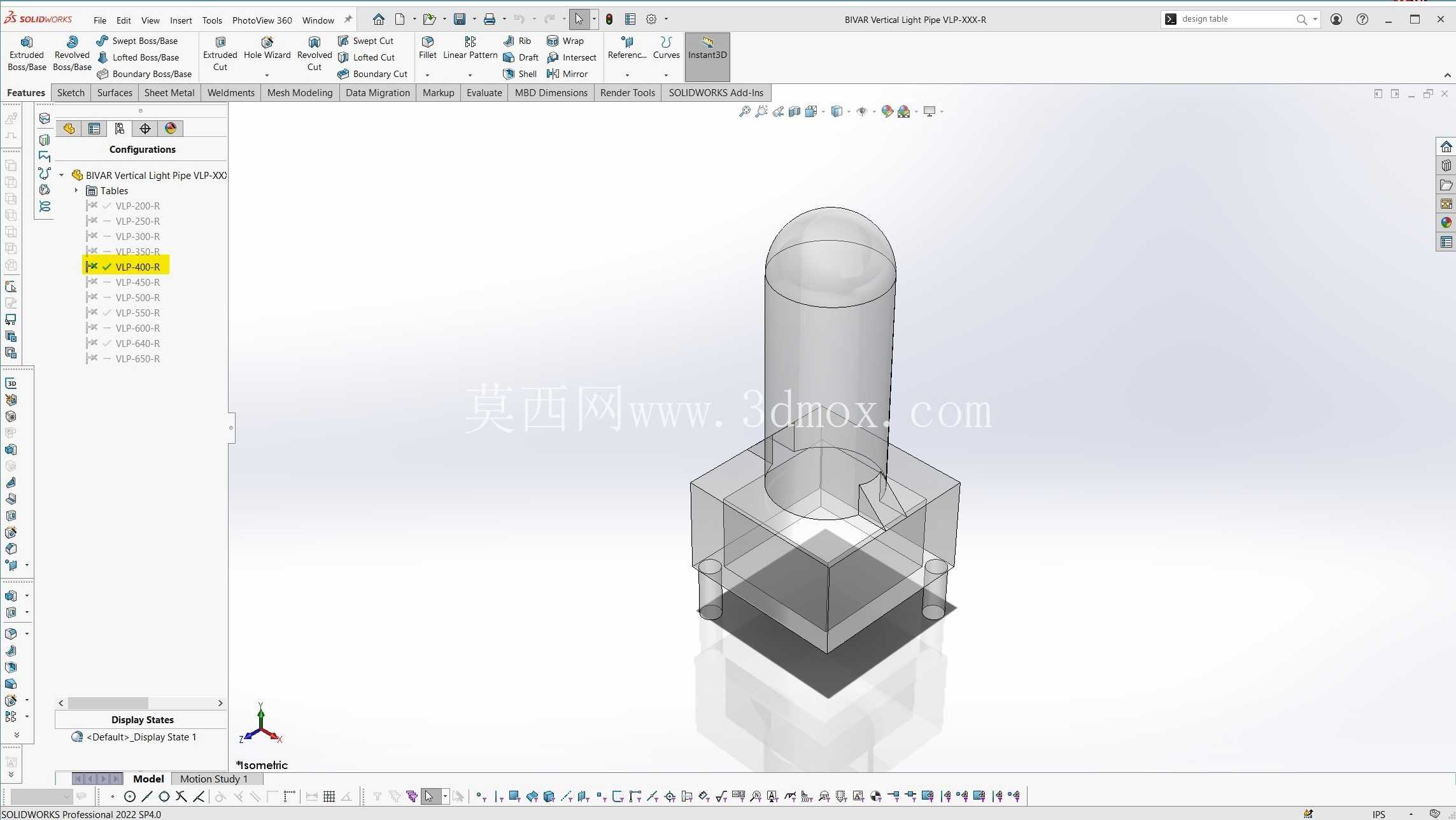

在实际安装使用时，只需要在设备外壳的指示位置开出与光导管出光端直径匹配的安装孔，将光导管底部的定位柱压入PCB对应的定位孔中，再将装配好光导管的PCB整体装入设备壳体，让光导管的出光端嵌入外壳的安装孔内即可完成装配，整个装配过程不需要额外的紧固件，也不需要点胶固定，装配效率很高，非常适合批量生产的电子设备组装流程。同时聚碳酸酯材质本身具备良好的机械强度和耐温特性，能够满足波峰焊、回流焊等PCB组装工艺的温度要求，不会因为焊接过程中的高温出现变形、透光率下降的问题。另外，除了适用于主流三维设计软件的原生模型文件外，还提供了通用的中间格式文件，能够兼容不同的三维设计软件环境，方便结构设计人员直接导入到自己的设计装配体中做干涉检查、装配匹配，不需要重新建模，能够有效提升结构设计的工作效率。在做设备结构设计时，只需要预留出光导管对应的安装空间，保证定位孔的位置精度、安装孔与PCB的垂直距离公差在合理范围内，就能保证导光效果的一致性，不会出现批量装配后部分指示灯亮度不均、光斑偏移的问题。
