仓储货架侧装防护安全支撑构件

在常规横梁式仓储货架的日常运维场景里，立柱边缘与货叉作业路径的交叉区域始终是碰撞高发点，尤其是高位货架取放货时，驾驶员视线受货位高度、托盘堆货形态影响，很难精准判断货叉与货架立柱的横向间距，一旦发生剐蹭，轻则刮掉立柱表面喷塑层加速锈蚀，重则导致立柱翼缘变形、整体承载能力折损，严重时甚至会引发整排货架垮塌的安全事故，这款侧装式防护构件正是针对这类痛点设计的货架附属防护结构。

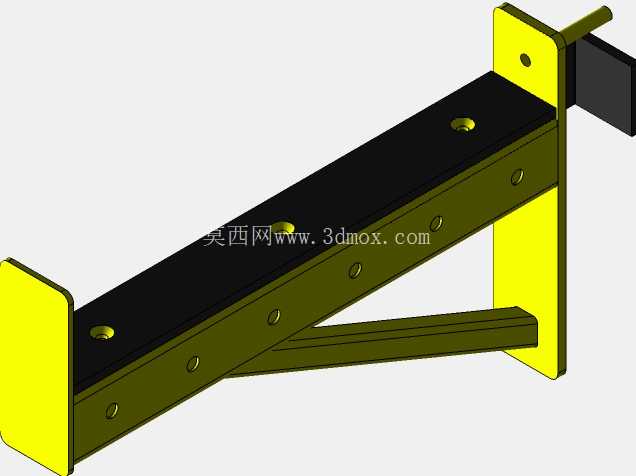

从实际安装逻辑来看，该构件采用壁挂式安装思路，不需要额外在地面打孔固定，也不会占用货架通道的有效通行宽度，适配绝大多数标准规格的仓储货架立柱安装面。构件整体由三个核心功能部分组成：贴靠立柱的安装立板、斜向布置的主支撑臂、以及端部的限位挡边，其中安装立板上预留了对应货架立柱安装孔位的固定孔，可直接通过标准螺栓与货架立柱的预冲孔位锁紧固定，不需要对立柱做二次钻孔加工，现场安装时单人即可完成操作，不需要借助大型工装设备。

主支撑臂采用斜撑式受力结构，而非水平直伸的悬臂结构，这种设计的核心考量是优化受力传递路径：当货叉或者托盘发生意外碰撞时，冲击力不会直接作用在安装螺栓上形成剪切力，而是会沿着斜向的支撑臂主体传递到货架立柱的整体结构上，大幅降低单个连接点的受力负荷，避免固定螺栓受剪断裂导致防护构件脱落。支撑臂的上表面铺设了一层缓冲垫层，这层垫层一方面可以在碰撞发生时吸收一部分冲击能量，减少金属构件之间硬接触带来的漆面损伤与碰撞噪音，另一方面也可以避免托盘边缘直接剐蹭金属支撑臂产生毛刺，防止后续作业过程中毛刺划伤作业人员或者货物包装。

端部的限位挡边垂直于支撑臂上表面布置，高度略高于常规托盘的底部横梁高度，当托盘在货叉带动下向货架内侧移动时，即使驾驶员操作出现小幅偏差，托盘边缘也会先接触到端部挡边，不会直接撞击货架立柱本体，同时挡边的存在也能给驾驶员明确的位置反馈，提醒其调整货叉位置，避免超程推入。支撑臂与安装立板之间还增设了一道横向加强筋，连接支撑臂下表面与安装立板下部，进一步提升整个构件的抗扭、抗弯折能力，即使受到较大的侧向冲击，也不会出现支撑臂向下弯折失效的问题。

从安装边界来看，该构件的安装立板高度适配常见的80mm、100mm宽度规格的货架立柱，固定孔的孔距匹配货架立柱通用的50mm、75mm孔距标准，不需要定制化改孔即可直接适配市面主流的横梁式货架产品。支撑臂的伸出长度经过优化，既能够覆盖立柱前方的碰撞风险区域，又不会过度伸入货位内部影响托盘的正常存放，不会减少货位的有效存储深度。构件整体的表面处理采用与货架主体一致的喷塑工艺，安装后与货架整体外观保持协调，同时喷塑层具备较好的耐磨、防锈能力，适配仓储场景下多尘、偶尔有潮湿空气的使用环境。

在实际选型应用中，这类防护构件通常安装在货架通道侧的立柱对应货位高度位置，尤其是底层、中层这些取货作业频率较高的货位对应的立柱位置，能够大幅降低作业过程中的货架碰撞损伤概率，减少货架运维的成本投入，同时也能提升仓储作业的安全系数，避免因货架结构损伤带来的货物坠落、结构垮塌等安全隐患。不同于地面安装的货架防撞护栏，这种侧装式防护构件不会占用通道地面空间，对于通道宽度本身比较紧张的仓储场景尤为适用，也不会影响地面清洁设备的通行，日常运维过程中如果出现构件损坏，只需要拆卸固定螺栓即可快速更换，不需要破坏地面结构，维护成本更低。
