健身房双层哑铃收纳摆放架结构设计

这款哑铃架主要面向商用健身房、单位健身室、家庭健身区等场景使用，核心作用是完成固定规格哑铃的有序收纳，避免健身器械随意堆放带来的场地杂乱、器械磕碰损坏、人员绊倒等问题，同时能帮助健身区域快速完成器械归位，降低日常场地整理的工作量。

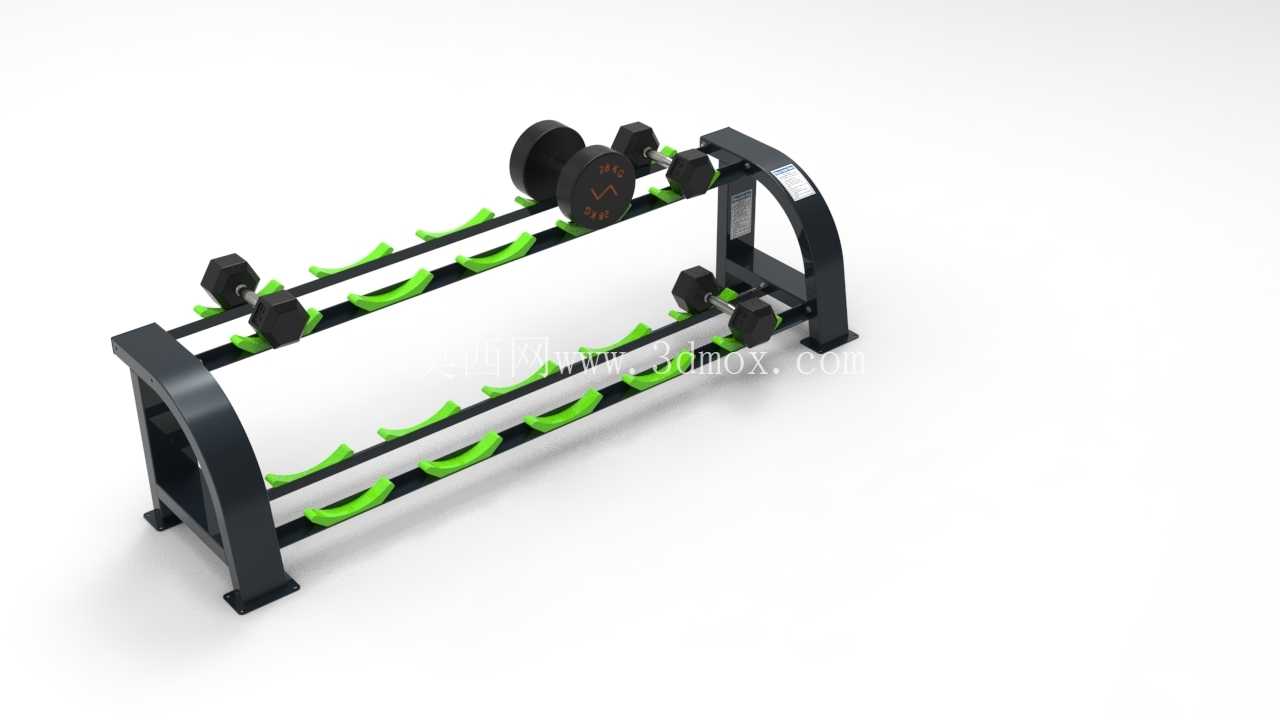

从结构设计逻辑来看，主体承载框架选用标准结构钢管弯折焊接成型，整体采用双层错位排布的托位设计，上下两层托槽沿架体长度方向依次错开，既避免了取放上层哑铃时与下层器械发生干涉，也能在有限的架体宽度内容纳更多哑铃存放位，提升单位占地面积的存储效率。架体两侧的支撑腿采用向外微张的落地结构，底部设置平整的安装接触面，无需额外打膨胀螺栓固定即可依靠自身配重与放置哑铃后的总重量保持稳定，若用于高频使用的商用场景，也可通过底部预留的安装孔配合膨胀螺栓与地面完成固定，进一步提升架体在频繁取放器械时的抗倾覆能力。

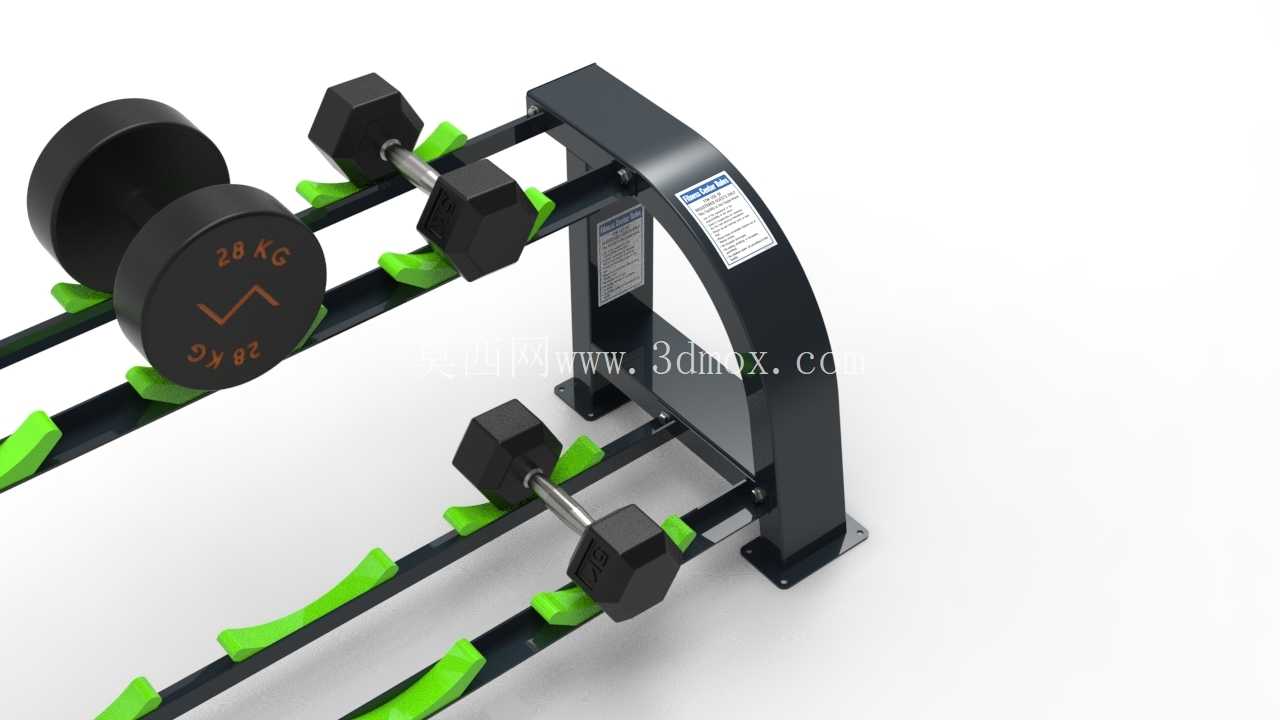

表面处理环节整体采用环氧树脂漆喷涂工艺，在钢管基材表面形成均匀致密的防护层，能够抵御健身环境中常见的汗水侵蚀、日常清洁用消毒剂的腐蚀，避免长期使用后出现基材锈蚀、漆层脱落的问题，同时光滑的漆层表面也便于日常擦拭清洁，维持器械区域的整洁度。托位部分采用与主体框架对比鲜明的亮色防护件，既能够在取放哑铃时起到视觉定位作用，帮助使用者快速对准托槽完成归位，也能在哑铃放置时形成缓冲，避免金属哑铃与金属框架直接碰撞产生噪音、磕伤哑铃表面镀层。

从安装边界与尺寸适配角度来说，架体整体长度根据可容纳的哑铃数量对应设计，常规款可容纳6组不同重量规格的固定哑铃，整体高度控制在普通成年人站立时可轻松取放上下层器械的范围，无需踮脚或过度弯腰即可完成取放动作，符合健身场景的人体工学要求。架体深度控制在不占用过多通行空间的范围，放置时可沿墙面排布，预留出足够的健身活动与通行距离，不会对健身区域的动线造成阻碍。

在结构强度设计上，框架钢管的壁厚经过载荷校核，每层托位可承受对应大重量哑铃的长期静载荷，同时在架体中部设置横向加强筋，避免长期满载放置后出现框架中部下沉变形的问题。两侧支撑腿与上层横梁、下层托梁的连接位置采用满焊工艺，焊后打磨平整再做漆面处理，消除应力集中点，提升整体结构的抗疲劳强度，能够承受日常频繁取放哑铃带来的冲击载荷，长期使用不会出现连接位置开焊、框架晃动的问题。

实际使用过程中，这款哑铃架的托槽弧度经过匹配设计，能够适配常规六角固定哑铃、包胶固定哑铃的杆部直径，哑铃放置后不会出现滚动滑落的情况，即使受到轻微碰撞也能保持稳定。双层排布的设计让不同重量的哑铃可以按使用习惯依次排布，重量标识可对应粘贴在架体前端位置，方便健身者快速选取需要的重量规格，也便于场地管理人员快速完成器械归位检查，减少器械清点的工作量。
