奥迪A6运动差速器无轴承轴类零件设计

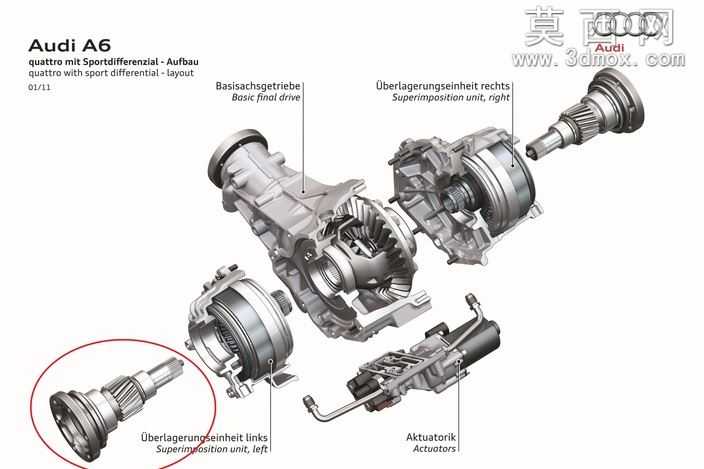

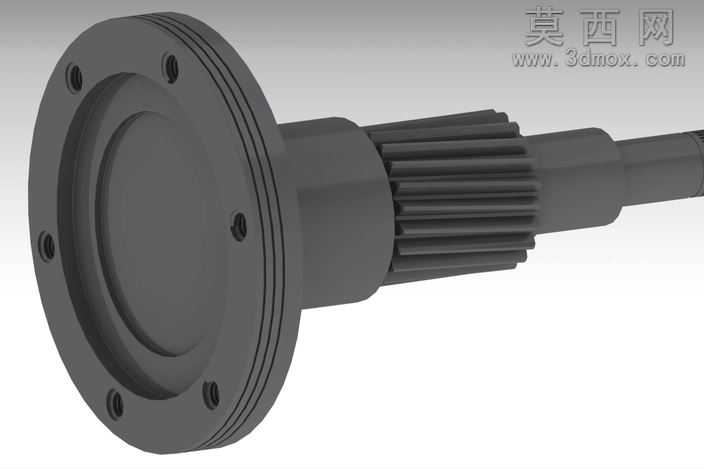

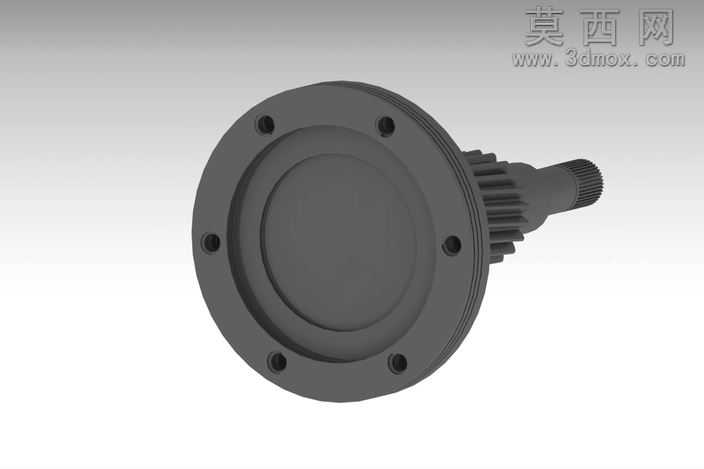

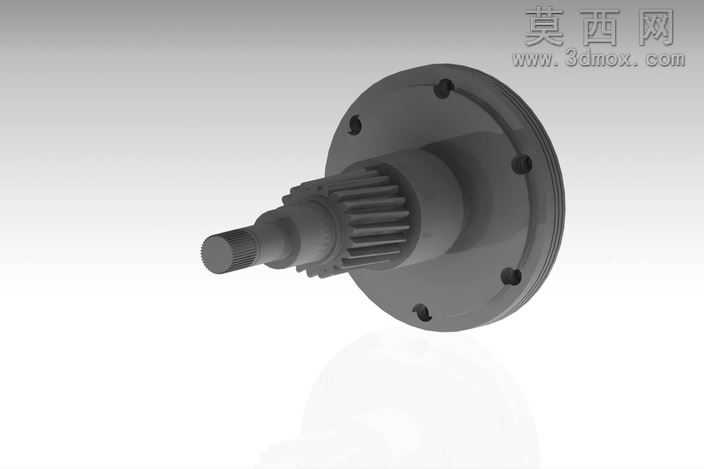

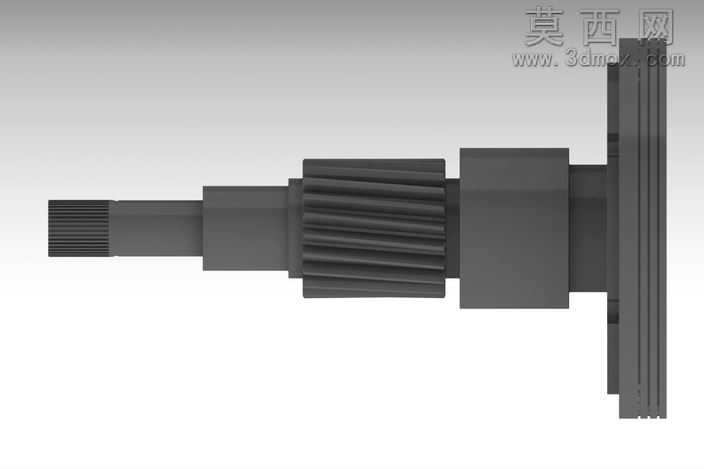

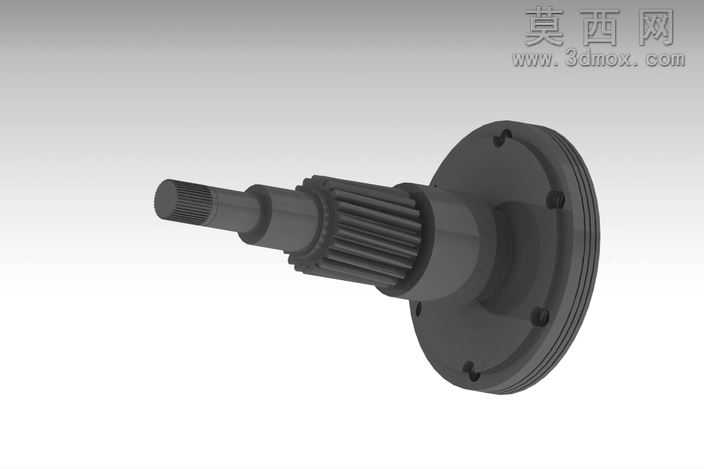

本作品为奥迪A6 quattro车型配套运动差速器的无轴承轴类零件三维建模成果，建模过程严格参考实车部件的测绘尺寸与装配逻辑，在三维软件中先完成轴体主体的回转特征构建，通过草图绘制轴段的阶梯轮廓，标注各轴段的直径、长度、倒角尺寸，利用回转命令生成基础轴体后，逐一添加花键齿、定位卡槽、密封环槽等细部结构，其中花键部分采用参数化建模方式，保证齿形模数、压力角、齿数完全匹配差速器内部的啮合传动需求，卡槽位置经过装配干涉校验，确保与周边叠加单元、执行器部件的装配间隙符合工程要求。材质设置上针对轴类零件的工况特性，为模型赋予高强度合金结构钢材质，调整金属材质的粗糙度、反光度参数，模拟经过调质处理与表面精磨后的金属质感，渲染阶段采用爆炸视图的呈现方式，将轴零件与差速器的基础主传动单元、左右叠加单元、执行器组件拆分排布，清晰展示该轴在整个差速器总成中的装配位置与连接关系。设计过程中重点考量无轴承结构下的轴体受力特性，优化轴段过渡圆角参数避免应力集中，对轴与周边部件的配合面进行公差匹配设计，确保传动过程中扭矩传递的稳定性，同时简化非配合面的冗余特征，在保证结构精度的前提下降低模型的面数复杂度，既满足工程设计的参考需求，也适配三维展示、装配教学等多场景的使用要求，整个建模过程遵循机械设计的规范要求，每一处结构特征都对应实际部件的功能需求，无多余的臆造结构，完整还原了该款运动差速器轴件的真实结构形态。
