带十六圆柱滚子的双列工业轴承结构

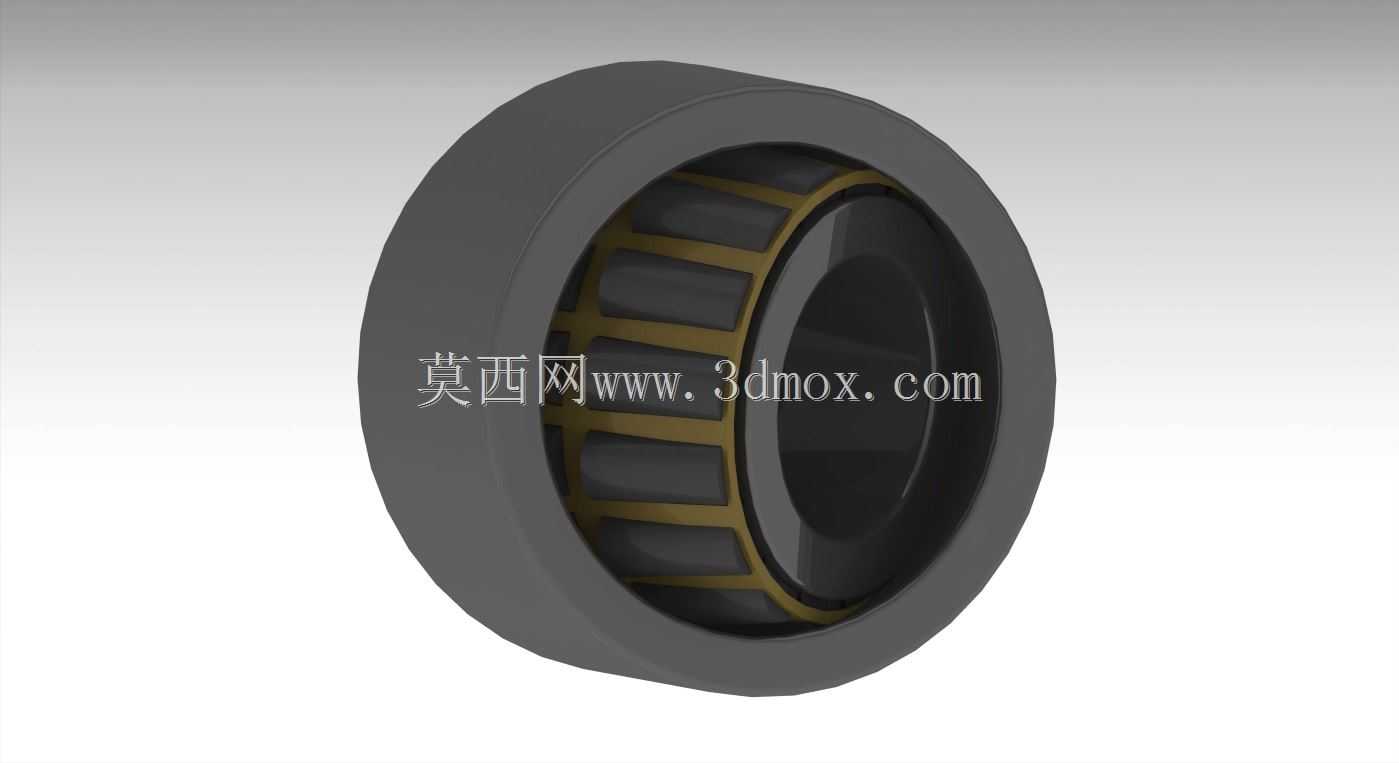

　　在重载传动系统的旋转支承环节，这类带十六个圆柱滚子的轴承是承担径向载荷的核心部件，常见于冶金设备轧辊支承端、矿山破碎设备主轴、重型减速机输入输出轴这类需要承受大径向力、存在一定冲击载荷的工况场景，区别于深沟球轴承的点接触形式，圆柱滚子与套圈滚道为线接触，承载能力同尺寸下可提升40%以上，更适配低速重载的连续运转工况。从结构设计逻辑来看，该轴承采用双列滚子排布，外圈与内圈均采用钢制加工，滚道表面做淬硬处理以提升接触疲劳强度，保持架选用黄铜材质，相比钢制保持架，黄铜的自润滑特性更好，在润滑不充分的启停阶段可降低滚子与保持架兜孔的磨损，同时黄铜的阻尼特性可吸收部分滚子运转时的振动，降低整套传动系统的噪声辐射。尺寸参数上，

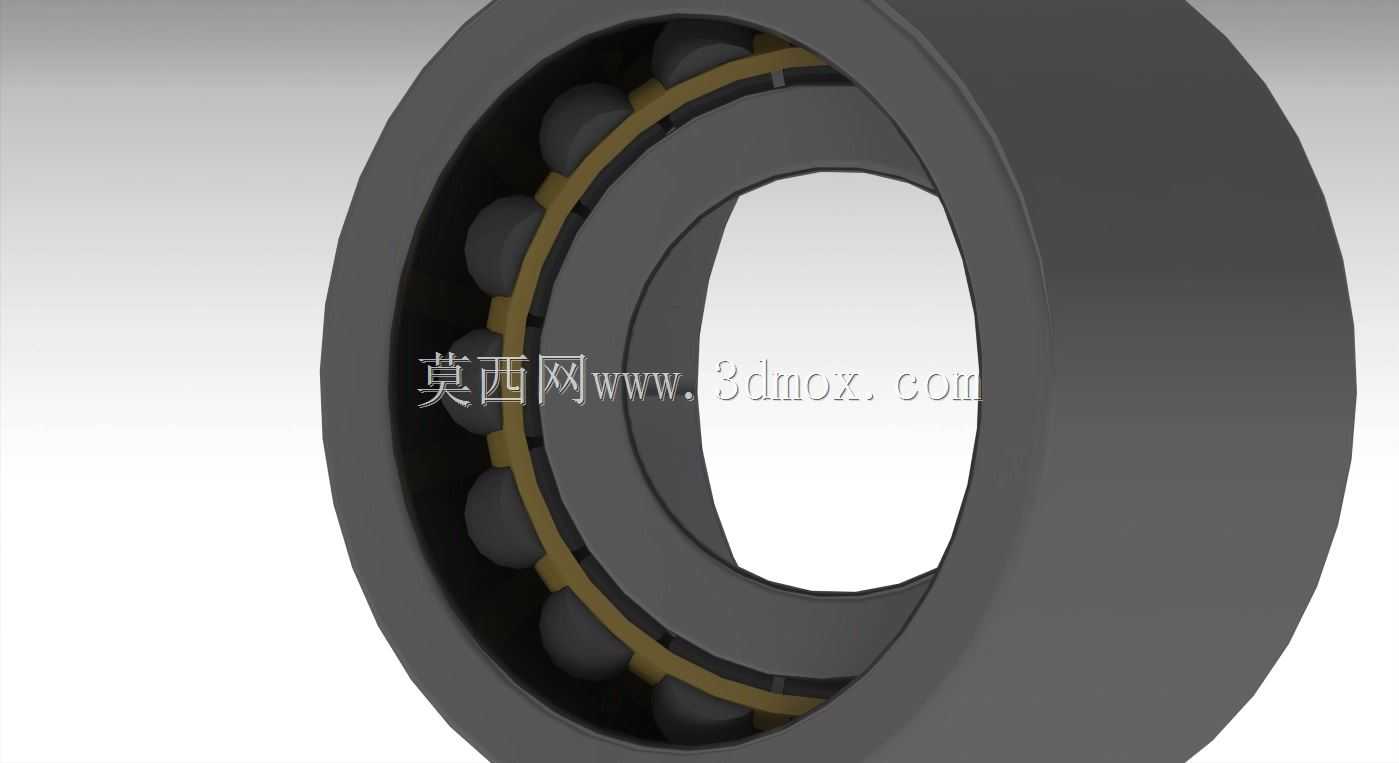

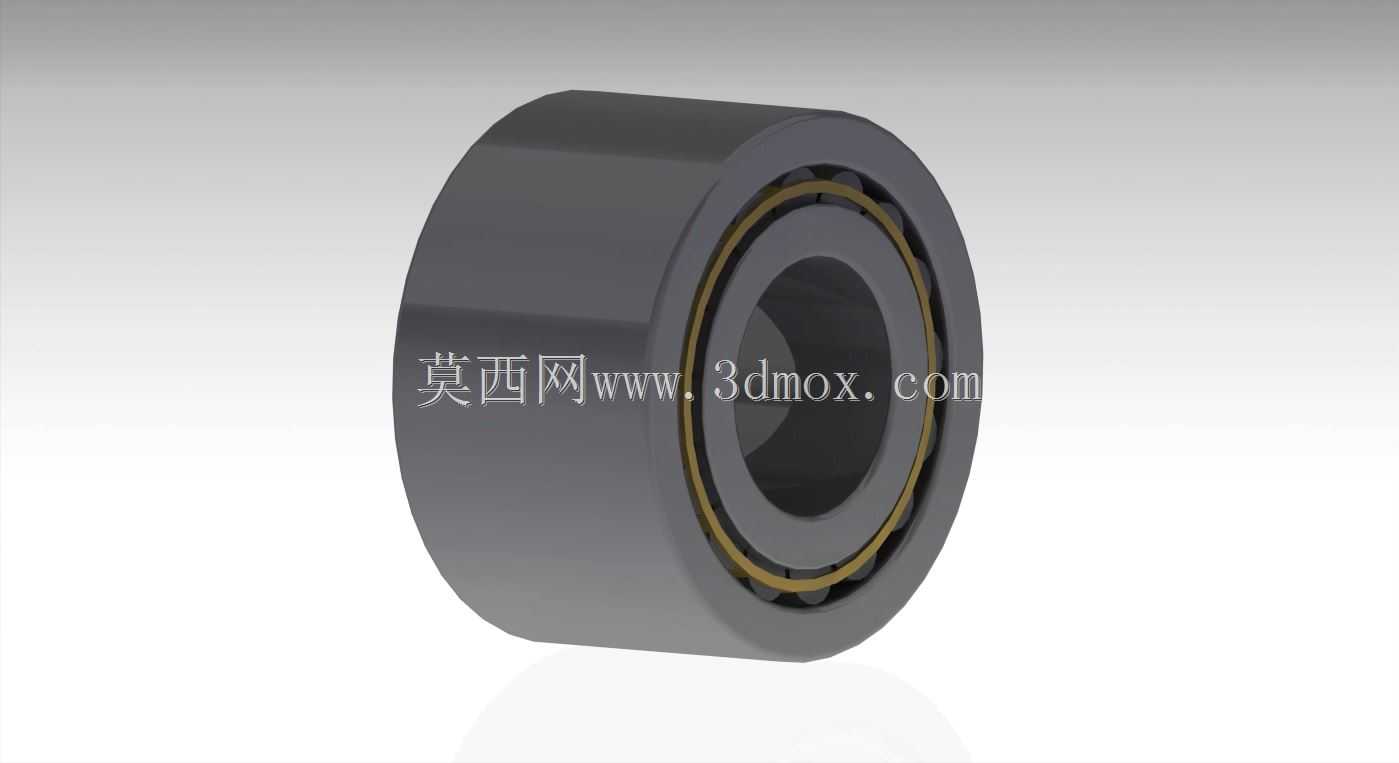

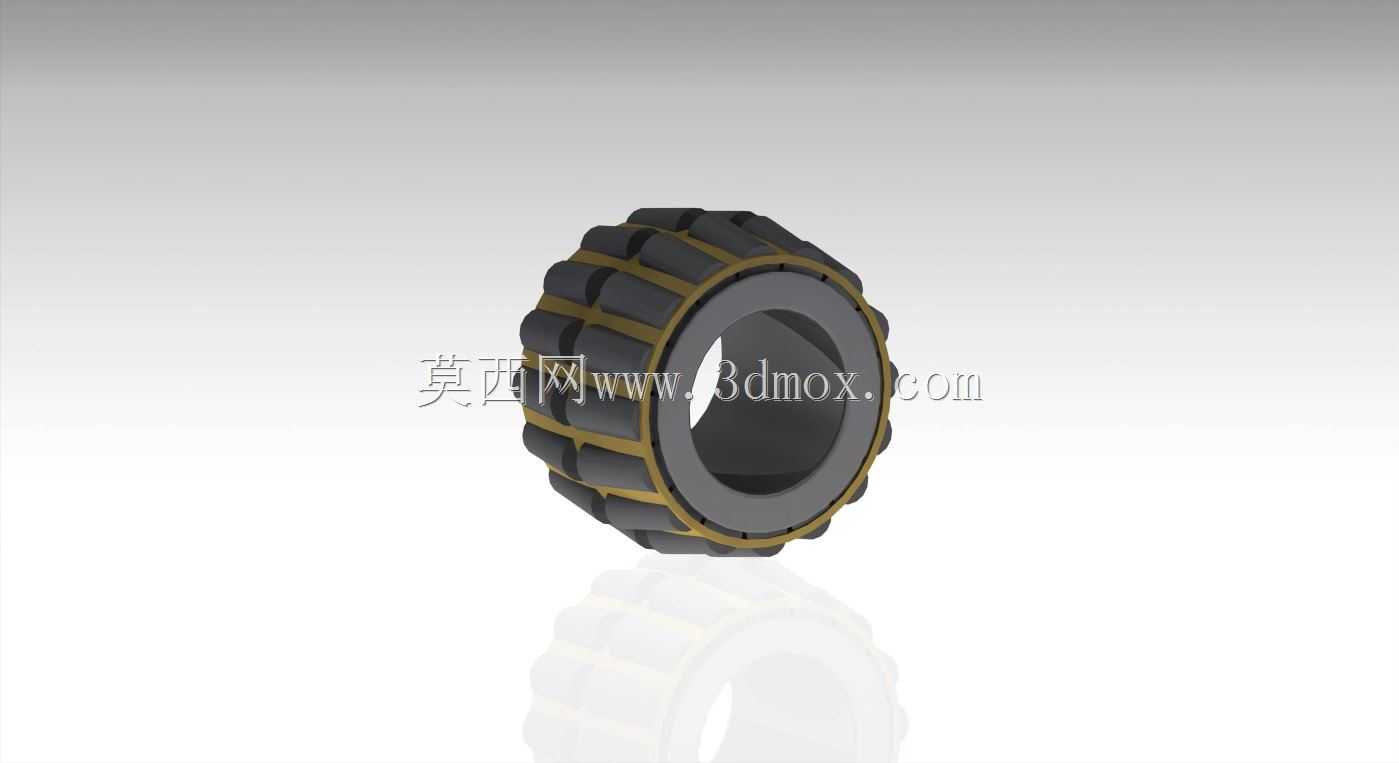

　　该轴承外圈公称直径140mm，内圈公称直径65mm，内外圈宽度均为82.5mm，安装时需注意轴与内圈的配合公差选用k6级过渡配合，轴承座孔与外圈选用H7级间隙配合，避免过盈量过大导致滚道变形影响旋转精度，同时安装前需确认轴肩与座孔挡肩的高度不超过轴承内、外圈的倒角尺寸，防止安装时出现干涉，无法贴合定位面。设计过程中，十六个圆柱滚子沿圆周等距排布，相邻滚子间的兜孔间隙控制在0.2-0.3mm，既保证滚子运转时不会出现卡滞，又避免间隙过大导致滚子在载荷作用下发生歪斜，引发滚道局部应力集中；保持架采用分体铆接结构，加工时先分别加工出两片保持架片，将滚子装入兜孔后再进行铆合，相比整体式保持架，这种结构的滚子装配难度更低，

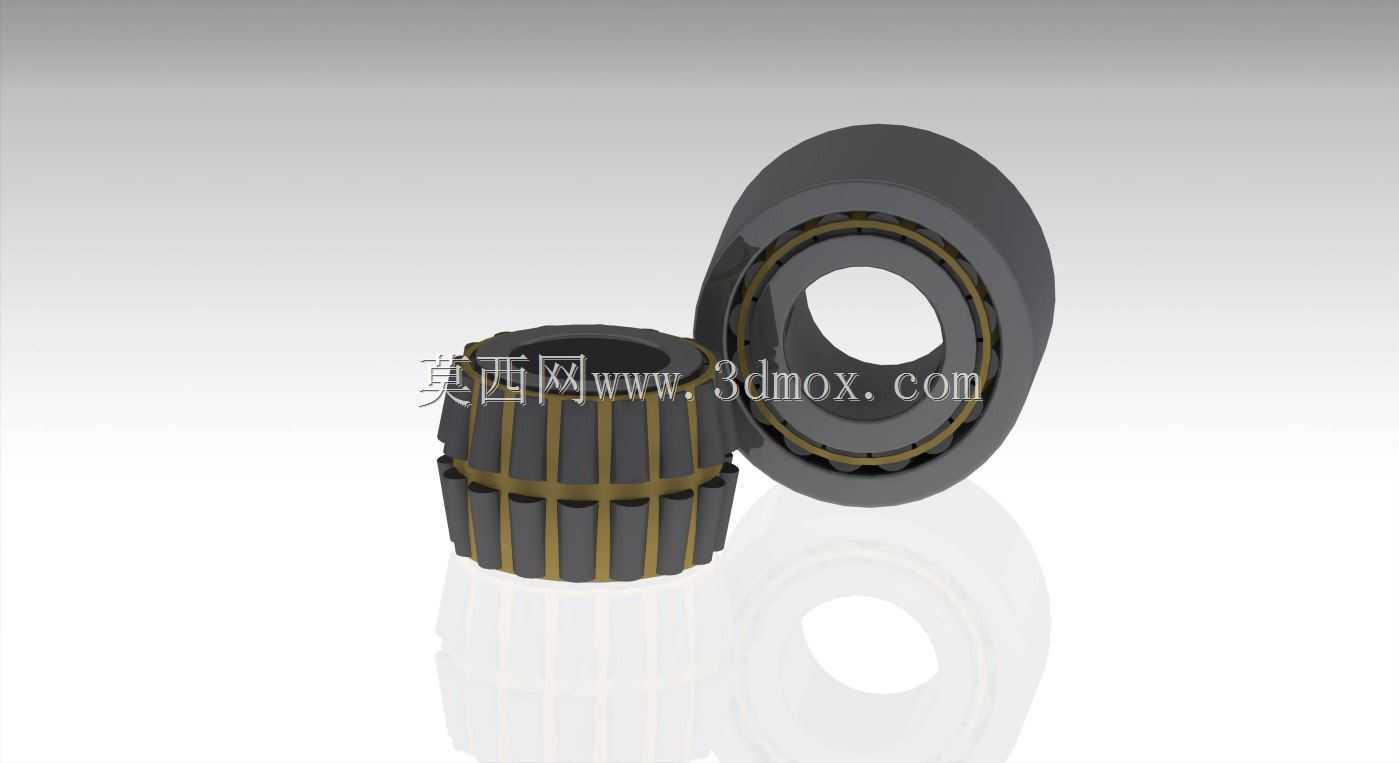

　　同时可保证每个滚子的活动间隙一致性。实际应用中，这类轴承的润滑方式优先选用锂基脂润滑，注脂量控制在轴承内部空腔的1/3-1/2，注脂过多会导致运转时温升过高，加速润滑脂老化失效；若应用在转速超过1000r/min的工况，则需改用稀油循环润滑，同时在轴承两侧加装接触式密封圈，防止外界粉尘、金属碎屑进入滚道造成磨粒磨损，延长轴承的服役寿命。建模过程中需注意滚道的凸度设计，在滚子母线与滚道接触位置做微小的对数凸度修正，避免滚子两端出现边缘应力集中，这也是重载轴承设计中容易被忽略的细节，若省略凸度修正，轴承在承受偏载载荷时，滚子端部的接触应力会远超材料的许用接触应力，早期点蚀失效的概率会提升60%以上。另外，该轴承的内圈与外圈可分离，

　　安装时可先将内圈与轴装配到位，外圈装入轴承座后再进行合装，对于安装空间受限、需要频繁拆卸维护的设备场景，这种可分离结构的装配便利性远高于不可分离的深沟球轴承或角接触球轴承，在重型设备的检修环节可大幅缩短停机维护的时间成本。
