标准网球曲面结构三维数模设计

日常接触的网球，其三维结构设计远不止简单球体建模，需要兼顾运动物理特性、生产工艺适配与外观还原度。从实际应用场景来看，该模型可用于体育器材研发阶段的结构验证、运动仿真分析中的碰撞测试参数标定，也能作为文创产品设计、运动场景可视化渲染的基础素材，甚至可以适配青少年科普教具的结构展示需求，帮助理解球面拼接结构的几何逻辑。

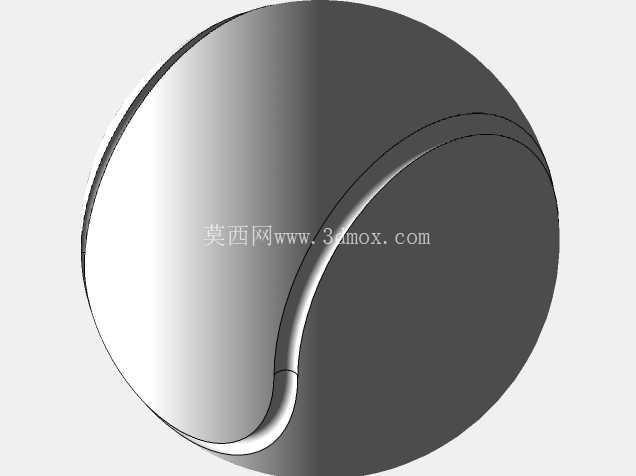

从功能特性层面拆解，真实网球并非光滑正球体，表面存在两道对称的拼接缝结构，这一结构并非单纯装饰，而是直接影响网球飞行过程中的空气动力学表现，建模时需要精准还原缝道的凹陷深度、过渡圆角以及沿球面的螺旋缠绕轨迹，不能简单通过贴图替代实体结构，否则在做流体仿真或者3D打印验证时，会出现物理参数偏差。建模过程中首先要确定球体的基准直径，按照正规比赛用球的尺寸边界，球体直径控制在65.4mm至68.6mm区间内，建模时取中间值67mm作为基准球面直径，保证后续仿真或者实物制作时符合通用尺寸规范。

设计思路上，不能直接用旋转凸台生成完整球体后做切除，那样很难保证拼接缝的轨迹顺滑度。实际操作时先绘制半球基准面，在球面上投影生成符合网球缝线走向的3D螺旋曲线，曲线的曲率需要反复调整，确保两道缝在球面上完全对称，没有拐点或者曲率突变的位置。之后以投影曲线为引导线，做扫描切除生成缝道的基础凹槽，凹槽的宽度控制在2mm左右，深度0.5mm，边缘做R0.3mm的圆角过渡，还原真实网球缝线处的柔和触感，避免出现尖锐棱边。完成单侧缝道后，通过球面圆周阵列生成另一侧对称结构，阵列时要注意旋转轴的选取，必须穿过球心且与第一道缝的对称平面垂直，保证两道缝在球面上的位置完全符合真实网球的拼接逻辑。

考虑到后续不同场景的使用需求，建模时将球体本体与缝道结构做了分图层处理，做运动仿真时可以直接赋予球体本体橡胶材质参数，缝道位置可以单独赋予毛毡包覆的材质属性，不需要重新拆分结构；如果用于3D打印验证，可以直接将模型导出为实体格式，不需要额外修复破面，所有曲面都做了实体化加厚处理，壁厚均匀性偏差控制在0.1mm以内，避免打印时出现壁厚不均导致的变形问题。另外模型的安装边界也做了适配处理，如果需要将网球模型装配到发球机、球拍碰撞测试台等设备的装配体中，球心位置预设了基准坐标系，可以直接和设备的定位点做配合，不需要重新找正位置，大幅提升装配效率。

很多新手建模时容易忽略网球缝道的缠绕角度问题，真实网球的两道缝并非在同一平面相交，而是存在固定的空间夹角，建模时需要反复调整投影曲线的起始角度，确保从任意正交视角观察，缝道的视觉效果都和实物一致，不会出现某一视角下缝道错位的问题。另外球面的曲面连续性要达到G2级别，不能出现拼接痕迹，否则渲染时会出现明显的光影断层，影响可视化效果。整个建模过程没有使用冗余的特征，所有草图都做了全约束，特征树逻辑清晰，后续如果需要调整球体尺寸或者缝道参数，只需要修改基准草图的尺寸数值，就能完成全模型的参数更新，不需要重新构建特征，适配不同规格网球的快速改型需求。
