便携挂扣式密封饮水瓶结构设计

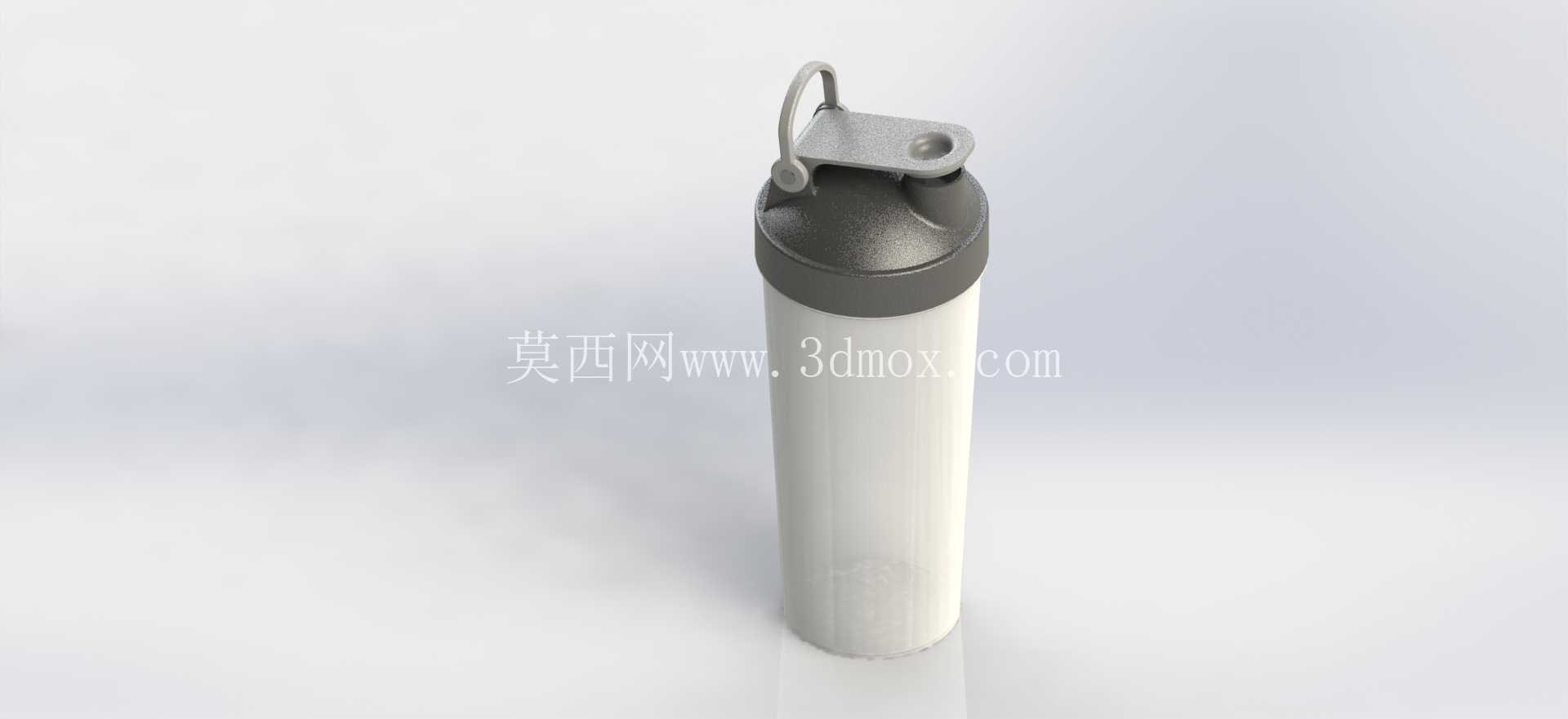

　　这款便携饮水容器的结构设计，首先围绕户外通勤、短途出行的实际使用场景展开，日常携带过程中，容器需要适配背包侧袋、单车杯架等常规安装空间，整体柱形主体的外径控制在常规杯架适配范围内，瓶身高度匹配日常单手握持的受力区间，握持段做了微弧收腰处理，避免光滑柱面在手心出汗时出现滑脱问题。瓶盖部分的密封结构采用内嵌式硅胶圈配合旋压锁紧的设计思路，区别于传统外露螺纹的瓶盖结构，该设计将螺纹配合段设置在瓶盖内侧，日常使用时螺纹不会沾染外部灰尘，倾倒液体时也不会出现液体沿螺纹缝隙渗漏的情况，瓶盖顶部的翻盖式饮水口做了定位卡扣，翻开后可以固定在瓶盖侧面，避免饮水过程中翻盖回弹碰到面部。

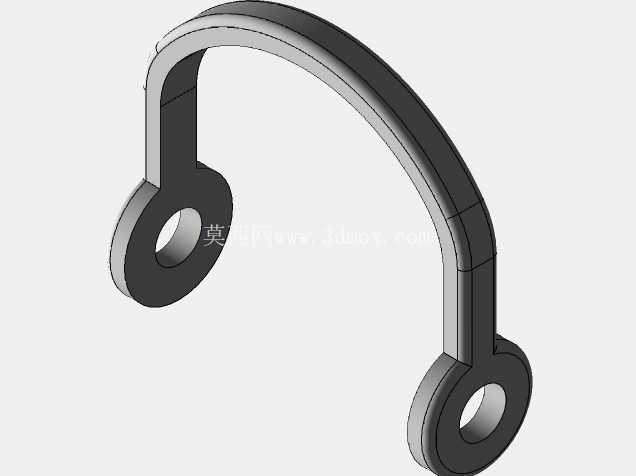

　　顶部集成的挂扣结构是这款设计的核心功能点之一，挂扣采用转轴式连接，非使用状态下可以贴合瓶盖顶面收纳，不会额外增加容器的整体外径，需要外挂携带时，扳起挂扣即可挂在背包织带、腰带挂点上，挂扣的扣合间隙做了限位设计，适配宽度在20mm到35mm之间的常规织带，挂扣根部做了圆角过渡的加强筋，避免反复扳折后出现应力断裂。瓶身主体采用等壁厚设计，壁厚取值兼顾了结构强度与轻量化需求，日常放置时底部的平底结构可以稳定放置在平整桌面，底部边缘做了微小的倒角处理，避免放置时剐蹭桌面涂层，同时减少底部磕碰导致的瓶身凹陷问题。

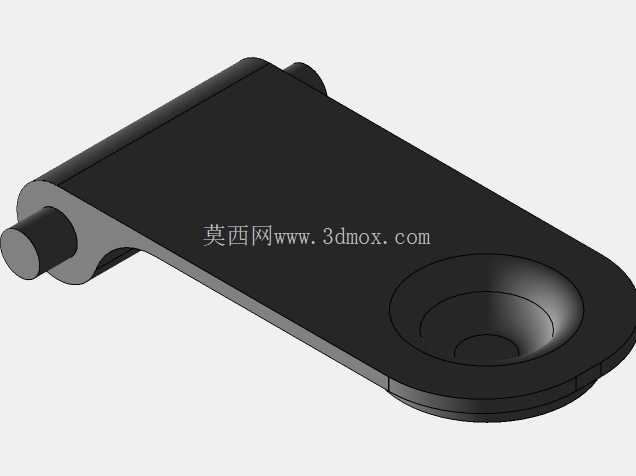

　　从结构建模的逻辑来看，瓶身与瓶盖的配合公差做了分级处理，密封配合段采用较紧的过渡配合，保证硅胶圈的压缩量达到密封要求，挂扣转轴部分采用间隙配合，保证挂扣转动时无卡滞，同时转轴两端做了防脱限位，避免长期使用后挂扣从转轴处脱落。饮水口的出水孔径经过反复调整，既保证出水流量满足日常饮水需求，又不会因为孔径过大导致饮水时呛水，翻盖内侧的密封塞与饮水口采用锥面配合，扣合时可以自动对中，即使瓶内装有带气压的碳酸类饮品，也不会因为内部气压顶开翻盖出现漏液。

　　整体结构没有多余的装饰性特征，所有曲面设计都服务于实际使用功能，瓶身的光滑柱面既方便日常清洁，也便于后续做表面丝印、贴标等工艺处理，瓶盖的防滑纹理设置在侧面握持区域，纹理深度控制在不积灰的范围内，旋拧瓶盖时可以提供足够的摩擦力，即使手上沾有水渍也能轻松旋开或者拧紧。在安装边界的考量上，整个容器拆解后仅分为瓶身、瓶盖主体、翻盖、挂扣、密封硅胶圈五个部件，各部件之间的装配不需要额外的紧固件，全部采用卡扣或者过盈配合实现连接，装配工序简单，适合批量生产时的快速组装，各部件的脱模角度都符合注塑工艺的要求，没有倒扣结构无法脱模的问题，挂扣的转动行程做了硬限位，扳起到最大角度时会抵在瓶盖顶面，避免转动角度过大导致转轴处的塑料件出现白痕甚至断裂。日常使用场景下，这款容器既可以满足日常办公时的桌面饮水需求，也能适配短途徒步、骑行等户外场景的携带需求，密封结构可以保证放在背包内时不会漏液打湿包内物品，挂扣结构提供了除杯架放置之外的另一种携带选择，整体尺寸控制在可以通过常规车载杯架、安检通道的范围内，不需要额外的收纳包就可以直接携带。
