拖挂式移动健身舱结构设计方案

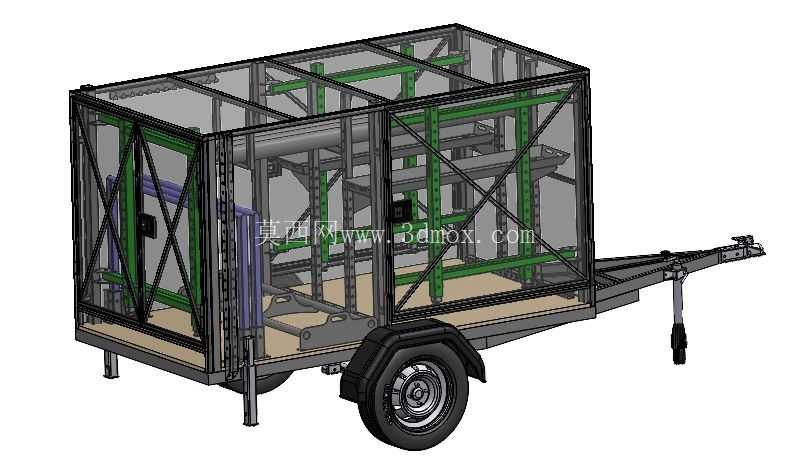

　　该拖挂式移动健身舱主要面向户外临时健身场景、社区流动健身服务、赛事配套健身保障、偏远区域健身资源补位等应用场景，解决固定健身场馆覆盖范围有限、临时健身需求无法快速响应的痛点，可依托普通家用乘用车完成拖挂转场，无需额外重型牵引设备，适配铺装路面、硬化临时场地的停放使用需求。设备整体采用单轴拖挂底盘结构，底盘主梁采用矩形钢管焊接成型，承载梁根据舱内器材配重做局部加厚处理，轮组选用小直径重载橡胶轮胎，匹配阻尼减震结构，降低转场过程中路面颠簸对舱内健身器材固定结构的冲击；牵引端配备标准球形牵引连接结构，同时设置驻车支腿，停放状态下可通过支腿将舱体调平，避免轮胎长期承载导致的变形问题，支腿采用手摇伸缩结构，无需额外动力源即可完成调平操作。

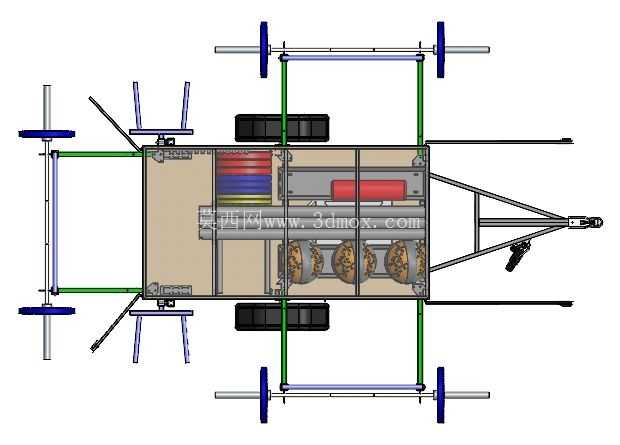

　　舱体主体采用框架式承载结构，主框架为标准工业铝型材拼接搭配钢制角件加固，兼顾整体重量控制与结构强度要求，外护板采用半透明聚碳酸酯板材搭配钢制网格防护结构，既保证舱内自然采光效果，也能避免户外使用过程中外力撞击导致的护板破损，同时网格结构可作为临时拉伸训练的辅助挂点使用。舱内布局采用分层分区设计，沿舱体两侧壁设置型材安装立柱，立柱上预留等间距安装孔位，可根据实际使用需求灵活调整力量训练器材、有氧训练配件、置物架的安装高度，适配不同训练项目的空间需求；舱内地板采用防滑花纹钢板，表面做耐磨防滑处理，可承受大重量训练器材的冲击载荷，地板下方预留隐藏式储物空间，可存放小型健身配件、清洁工具、应急维修配件。

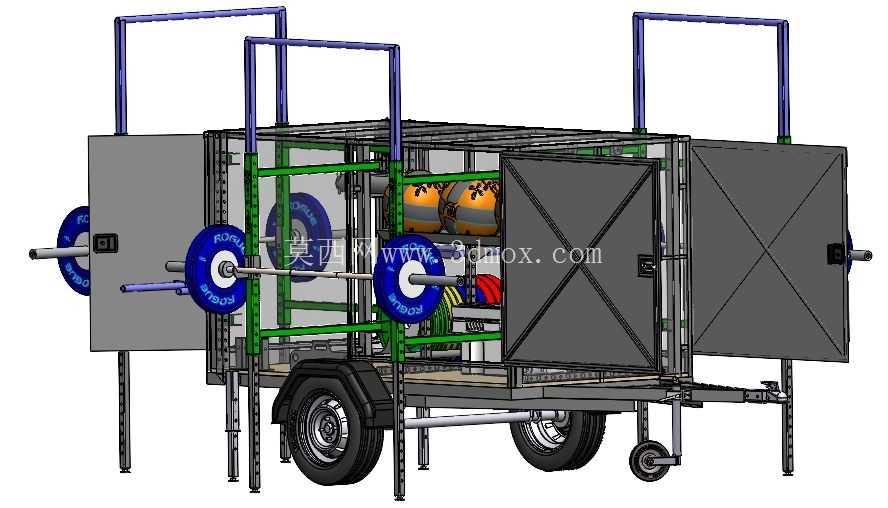

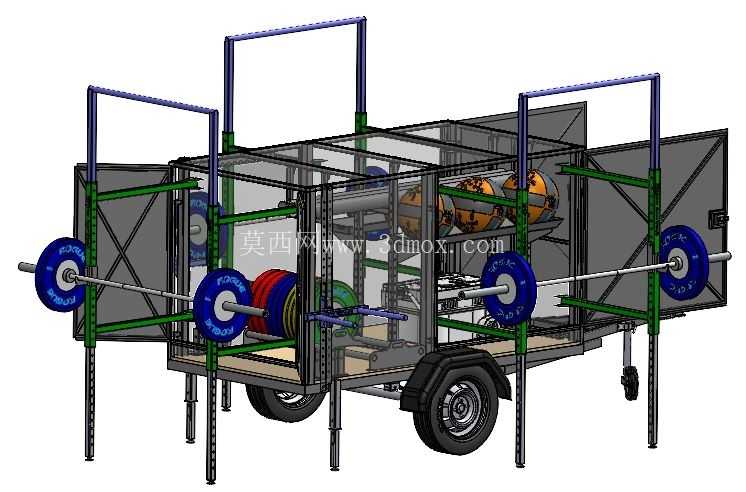

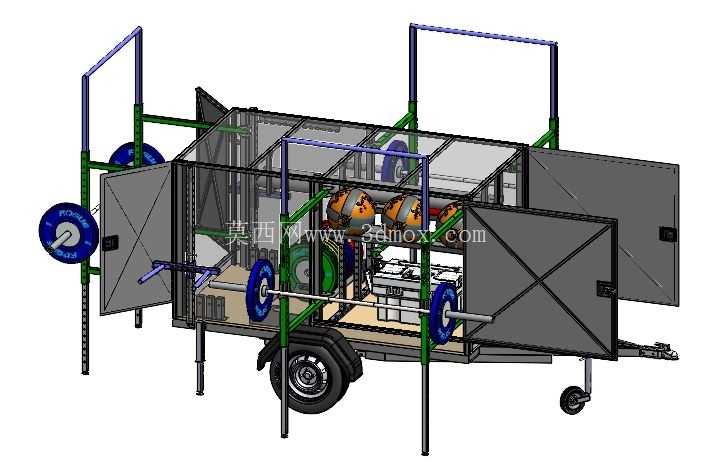

　　舱体两侧设置对开式防护门，门体采用同材质框架结构，配备按压式安全锁具，转场过程中可锁闭避免器材滑落，使用状态下可完全打开，拓展舱内通风效果与进出便利性；舱体尾部设置可折叠式登车踏板，收起时与舱体外壁齐平不影响拖挂通行，展开后可方便人员进出，踏板表面做防滑齿处理，避免雨天使用时滑倒风险。设计过程中重点考量拖挂行驶的尺寸边界，整体宽度控制在小型拖挂设备通行标准范围内，高度满足常规道路限高要求，长度预留牵引连接结构的安全距离，行驶状态下无外凸尖锐结构，所有外部配件均做圆角处理；舱体重心经过配平计算，整体重心落在车轴靠前位置，保证拖挂行驶过程中不会出现摆尾、重心偏移的问题，舱内器材安装位置均对应底盘承载梁布置，避免局部载荷过大导致的底盘变形问题。

　　舱体框架节点处均设置加强角码，焊接位置做打磨防锈处理，外部钢制构件均做喷塑防锈处理，可适应户外露天停放的防腐蚀需求；内部型材安装槽内预留走线空间，可根据使用需求加装照明设备、充电接口、小型通风装置，所有走线均做隐藏式处理，避免训练过程中剐蹭线路导致的安全隐患。舱内可根据使用场景搭配不同类型的健身器材，固定点位均设置快拆式锁紧结构，转场前可快速检查锁紧状态，使用时可快速解锁调整器材位置，兼顾转场安全性与使用灵活性；舱体顶部预留可选装的遮阳篷安装接口，可在户外使用时拓展外部遮阳训练空间，进一步拓展设备的使用场景适配性。
