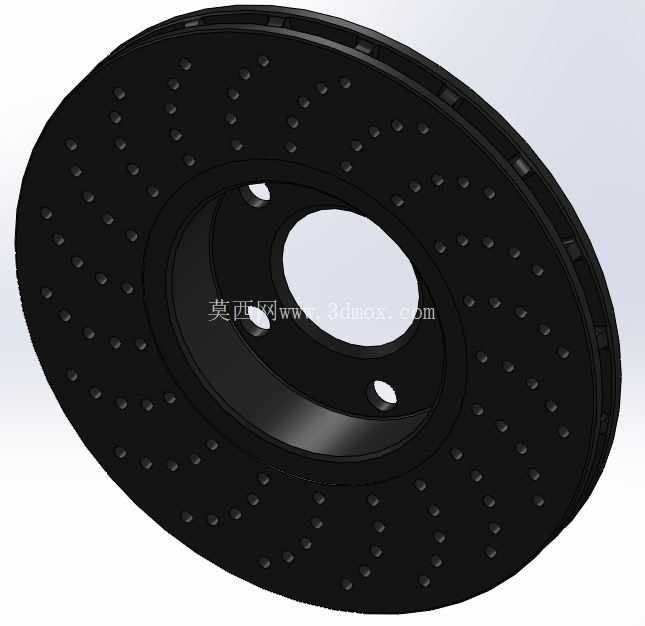

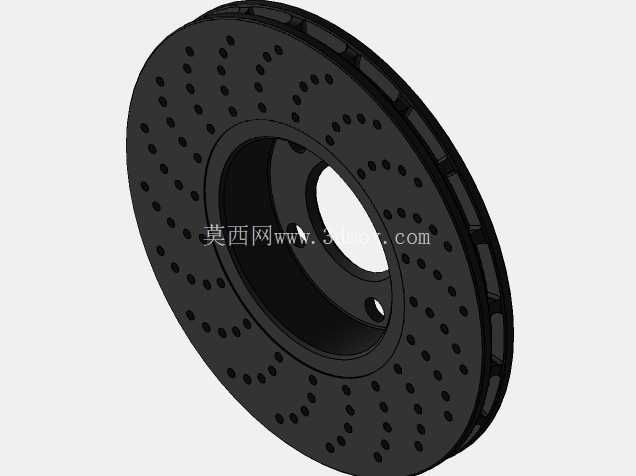

汽车用钻孔式铸铁通风制动盘结构

　　日常做底盘制动系统匹配时，钻孔通风刹车盘是乘用车辆、改装车型上应用极广的制动部件，它的核心作用是在车辆制动过程中，通过与制动片的摩擦将车辆动能转化为热能散出，实现车辆减速、驻车的核心功能，直接决定整车制动效能与连续制动下的热稳定性。这款制动盘采用铸铁材质打造，这也是量产制动盘的主流选材——铸铁的摩擦系数稳定性、耐磨性能、热容量表现都能满足日常行驶甚至激烈驾驶的制动需求，成本控制也能适配批量装车的要求。

　　从结构设计来看，盘面均匀分布的钻孔并非装饰设计，每一处钻孔的排布都经过热应力校核：一方面钻孔可以在制动过程中划破制动片与盘面间的水膜，避免雨天涉水后制动效能骤降；另一方面连续制动时，钻孔可以加快盘面空气流通，带走摩擦产生的热量，减少热衰退出现的概率，同时还能及时排出制动片磨损产生的粉尘，避免粉尘在盘面堆积导致制动抖动。盘体采用双层通风结构，两层摩擦面之间设置有径向导流筋，车辆行驶时气流会顺着导流筋从盘心向盘外缘流动，形成主动散热风道，相比实心盘能提升30%以上的散热效率，适配连续下坡、频繁制动的工况。

　　设计过程中首先要明确安装边界：盘中心的定位孔与轮毂轴头采用过渡配合，保证盘体旋转时的同轴度，避免高速制动时出现方向盘抖动；盘面分布的安装螺栓孔位置度公差控制在0.02mm以内，确保装配后盘体端面跳动量符合整车要求，减少制动时的偏磨现象。摩擦面的平面度、粗糙度都有严格要求，平面度公差需控制在0.015mm以内，粗糙度Ra值控制在1.6-3.2μm之间，保证制动片与盘面能均匀贴合，避免局部接触导致的制动力矩波动。盘体的厚度设计需要匹配对应车型的制动卡钳行程，预留足够的磨损余量，同时通风筋的排布角度既要考虑散热效率，也要兼顾盘体的结构强度，避免高速旋转时筋位处出现应力集中导致盘体开裂。

　　在实际装车场景中，这类钻孔通风盘既可以适配家用轿车的原厂替换需求，也能满足轻度改装车型的制动升级要求，相比普通实心盘，它在连续制动后的温度上升速率更慢，制动力衰减幅度更小，能有效缩短长距离制动时的制动距离。设计建模时需要重点关注钻孔的排布角度，要避开通风筋的位置，避免钻孔破坏筋位结构导致盘体强度下降，同时钻孔的边缘需要做倒角处理，减少应力集中点，避免长期使用后钻孔周围出现热裂纹。盘体与轮毂结合的安装面需要做精加工处理，保证装配后盘体与轮毂的贴合度，避免装配误差带来的制动抖动问题。另外，盘体的外径尺寸需要匹配轮圈的内部空间，避免制动盘与轮圈辐条发生干涉，同时平衡块的安装位置也要提前校核，防止打方向时出现剐蹭。从摩擦学角度来看，铸铁盘面与半金属、陶瓷制动片都能形成稳定的摩擦副，钻孔结构还能在制动初期快速磨平制动片表面的凸起，缩短新片的磨合周期，让制动系统更快进入最佳工作状态。需要注意的是，钻孔的直径、数量、排布密度都需要经过热力学仿真验证，过多的钻孔会降低摩擦面的有效接触面积，反而会降低制动力矩，过少的钻孔则无法达到预期的散热、排水效果，需要在散热效率、摩擦面积、结构强度三者之间找到最优平衡点。
