布雷博赛车级制动卡钳结构设计

在场地赛车、高性能改装车的制动系统开发环节，制动卡钳的刚性、散热效率与制动力输出线性度，直接决定了车辆连续重刹工况下的制动稳定性，这套Brembo Racing制动组件的三维结构，完整还原了竞技级制动卡钳的核心设计逻辑，可作为制动系统匹配、改装件结构验证的参考依据。从实际装车场景来看，这类对向多活塞卡钳多用于大马力赛道车辆、高性能街车的前轮制动位，匹配大尺寸划线或打孔制动盘使用，能够在连续十余次从百公里时速到零的重刹循环中，保持制动压力输出的一致性，避免因卡钳本体形变导致的刹车脚感软、制动力衰减问题。

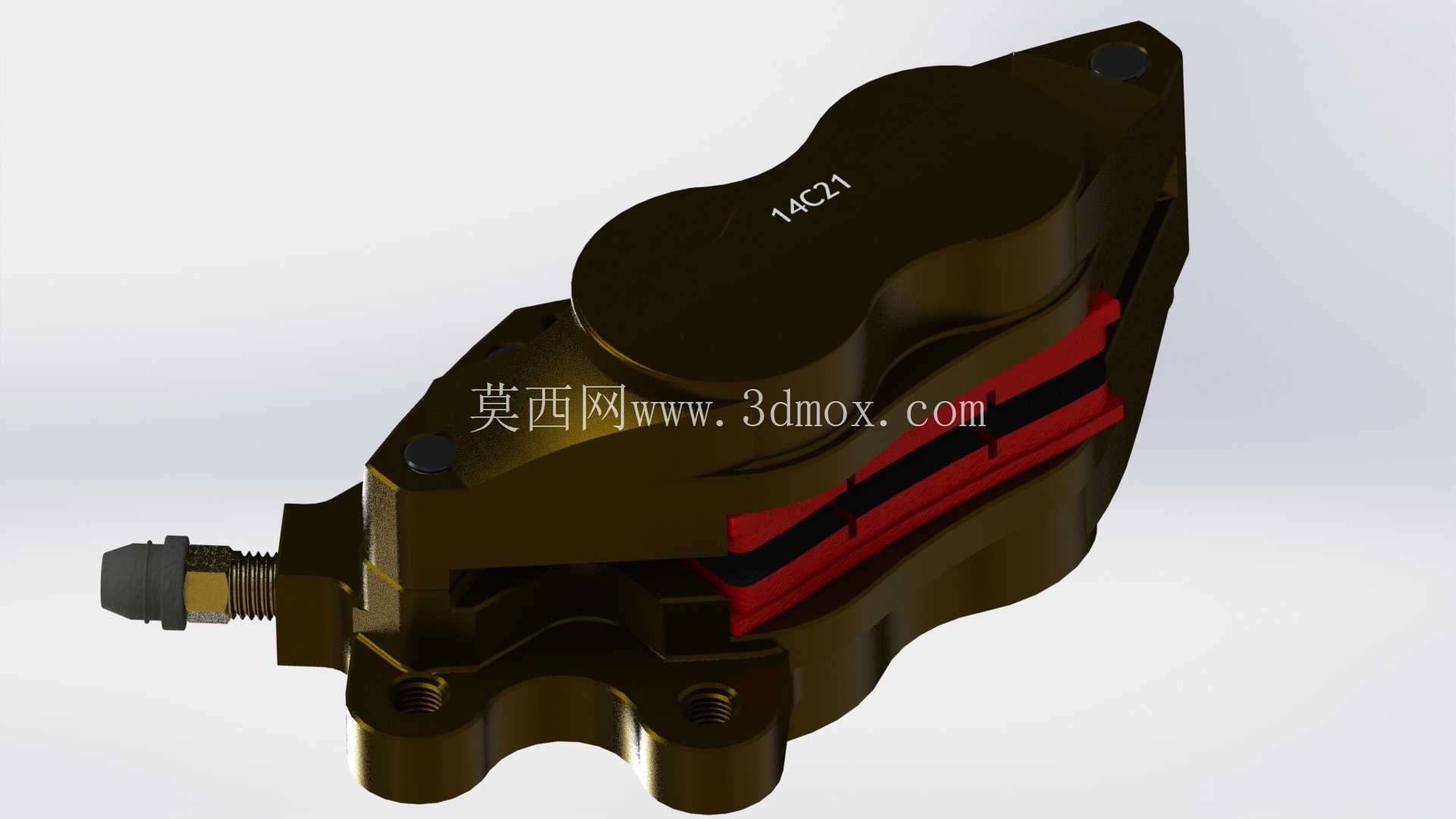

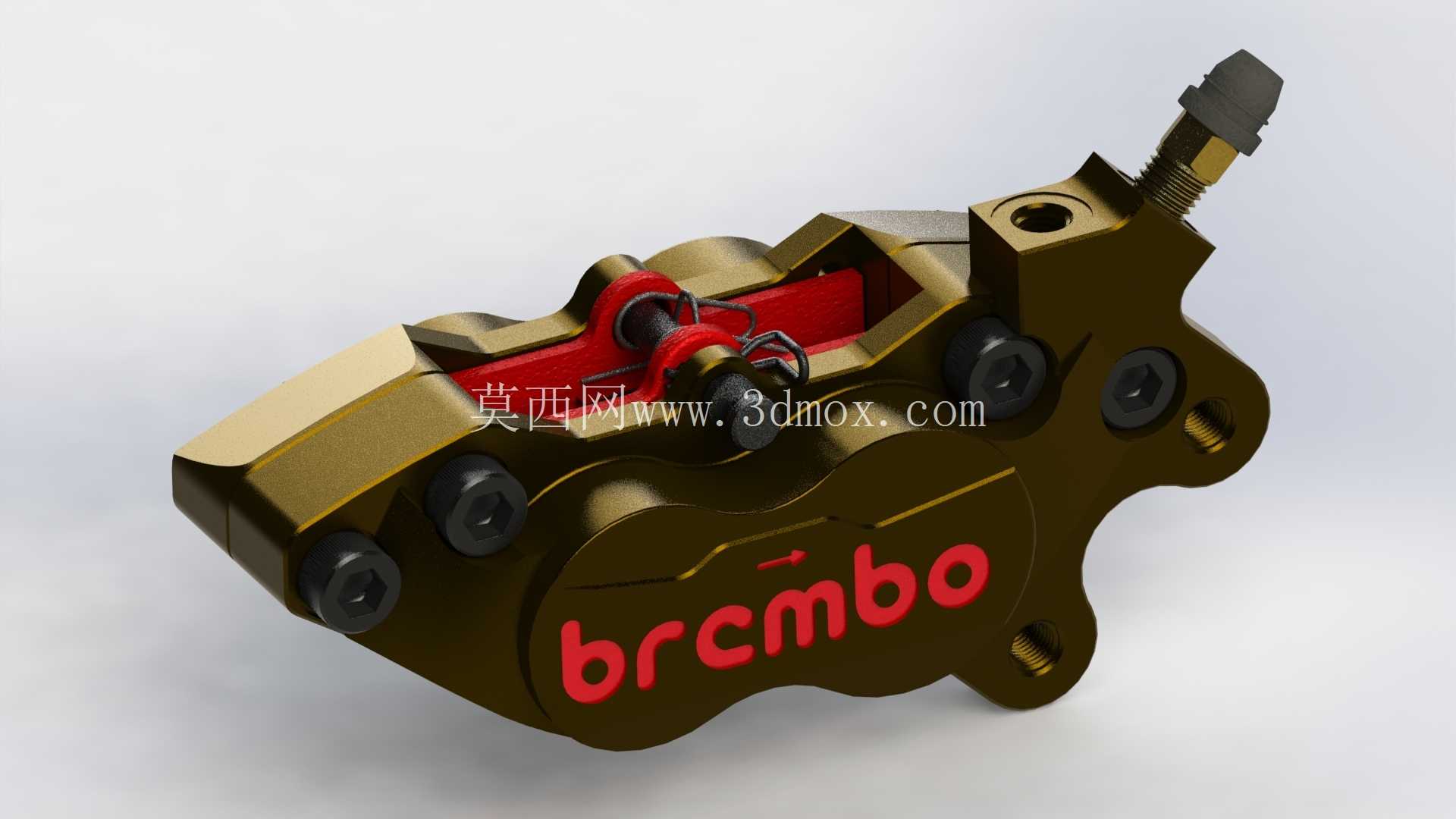

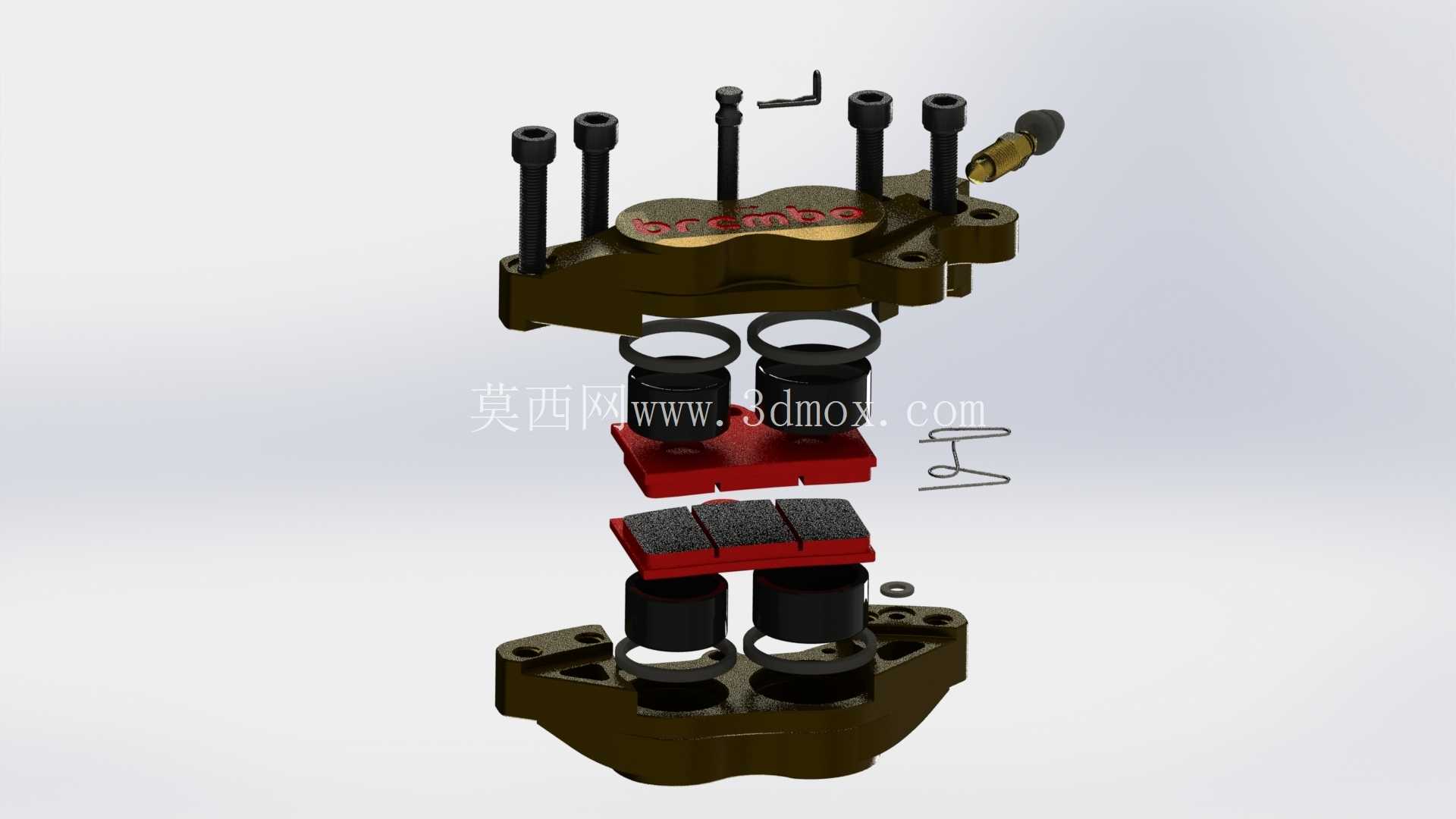

从结构设计思路来看，卡钳本体采用了一体式锻造构型的轮廓设计，区别于普通民用街车的两片式螺栓拼接卡钳，一体式结构能够大幅降低高压制动液作用下的本体形变，让活塞推力更直接地作用在刹车片背板上，减少制动力传递过程中的损耗。卡钳内部设置了两组不同直径的活塞，大直径活塞靠近制动盘出风侧，小直径活塞靠近进风侧，这种不等径活塞布局，能够让刹车片在制动过程中更均匀地压合在制动盘表面，避免刹车片偏磨、局部过热导致的摩擦系数骤降问题。活塞与卡钳本体之间的密封结构采用了矩形密封圈设计，除了实现制动腔的高压密封外，还能在制动压力释放后带动活塞自动回位，减少刹车片与制动盘之间的拖滞力矩，降低非制动状态下的行驶阻力。

从安装边界尺寸来看，卡钳本体的安装位完全对应竞技级改装羊角的安装孔距，整体外轮廓长度152毫米、宽度67.4毫米、高度91毫米，设计过程中已经预留了足够的轮圈避让空间，匹配17寸及以上尺寸的改装轮圈即可完成安装，无需对轮圈辐条进行额外打磨切削。刹车片的有效摩擦厚度为16毫米，摩擦片背板与卡钳导向销之间采用了浮动式连接结构，制动过程中刹车片可根据制动盘的端面跳动量进行微小角度的自适应调整，保证摩擦面与制动盘完全贴合。卡钳侧面的放气螺钉设置在腔体最高位置，更换制动液时可完全排出腔体内的空气，避免气阻导致的制动失效风险，进油口采用标准的英制锥管螺纹，可直接匹配通用的竞技级钢喉油管，无需额外制作转换接头。

从功能特性来看，卡钳本体的外侧设置了多道加强筋结构，在保证整体刚性满足100bar以上制动压力需求的前提下，尽可能降低了卡钳的非簧载质量，减少悬挂系统的下跳重量，提升轮胎贴地性能。刹车片的摩擦材料采用了半金属竞技配方，工作温度覆盖0到600摄氏度区间，既能够在冷车状态下提供足够的初始制动力，也能在连续重刹的高温工况下保持稳定的摩擦系数，不会出现民用刹车片高温下的热衰退现象。卡钳与刹车片接触的位置设置了不锈钢消音片安装槽，可根据使用需求加装消音片，降低制动过程中出现的高频异响。在实际建模过程中，所有配合面的公差都按照竞技级制动部件的精度要求设置，活塞与缸筒的配合间隙控制在0.02到0.03毫米之间，既保证活塞滑动顺畅，又不会出现制动液渗漏的问题，导向销与安装孔的配合间隙设置为0.05毫米，保证刹车片浮动过程中无卡滞。
