壁挂式引体向上训练健身器材结构设计

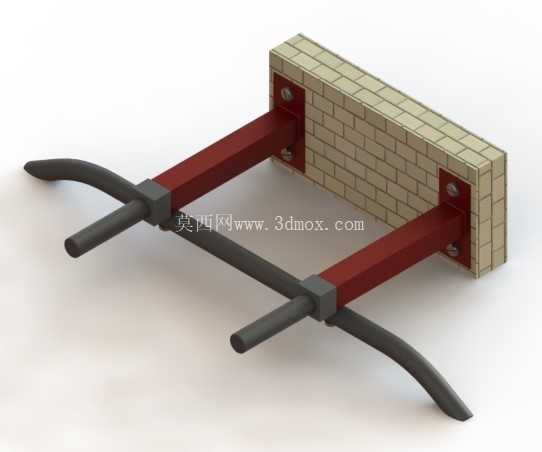

　　这款壁挂式引体向上训练装置，主要面向家庭健身空间、小型健身工作室、户外公共健身区的墙面安装场景，解决传统落地式单杠占用地面空间、大重量训练时易侧翻的痛点，安装完成后不占用地面活动区域，适配多数砖混、混凝土实心墙体的安装条件。从结构设计逻辑来看，整套装置采用分体式承载架构，两根横向布置的红色方管作为主承载悬臂，悬臂根部通过带加强筋的安装法兰与墙体锚栓连接，法兰面预留四个锚栓安装孔，可适配M12-M16规格的膨胀螺栓，安装时需保证法兰面与墙体完全贴合，避免悬臂受载时产生附加弯矩。悬臂向外延伸的长度经过受力校核，既保证使用者训练时身体与墙面留有足够的活动间隙，不会出现磕碰墙面的情况，又控制悬臂长度以降低根部弯矩，提升整体承载冗余量。

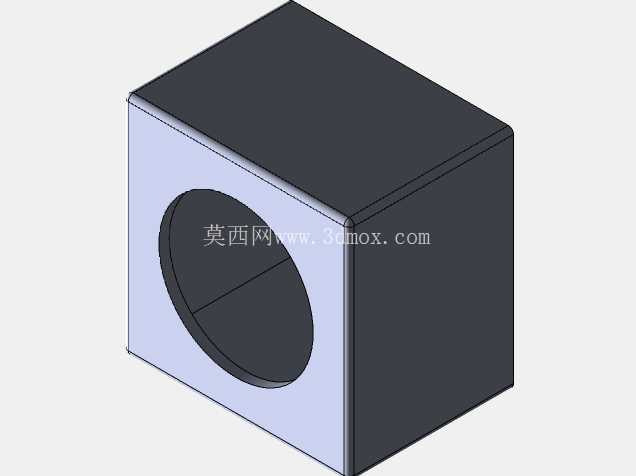

　　主握杆采用变径弯管结构，中间直段为标准握持直径，两端向外延伸后做向下弯曲的弧形过渡，一方面可以适配不同肩宽的使用者，窄握、宽握、反握等多种握持姿态都能找到舒适的握持位置，另一方面弧形过渡段可以分散握杆与悬臂连接位置的应力集中，避免长期交变载荷下出现焊缝开裂的问题。握杆与悬臂之间通过方形锁紧固定块连接，固定块采用抱箍式结构，不需要焊接即可完成握杆的位置固定，安装时可根据使用者的身高、训练习惯微调握杆的前后位置，适配不同的使用需求。

　　从安装边界来看，整套装置要求安装墙体为厚度不小于240mm的实心砖混墙体或者强度等级不低于C25的混凝土墙体，禁止安装在空心砖、轻质隔墙、加气块墙体上，避免锚栓拔出造成安全隐患；安装高度可根据使用者身高调整，一般保证握杆位置距离地面2.2m-2.4m，满足使用者悬垂时脚部不接触地面的要求。装置整体做了防锈涂装处理，悬臂部分采用哑光防锈漆喷涂，握杆部分做了防滑磨砂处理，握持时不易打滑，即使手心出汗也能保证足够的摩擦力。在实际使用场景中，除了完成标准引体向上训练外，还可以搭配悬挂训练带、吊环等配件，完成悬垂举腿、拉力训练等多种上肢、核心力量训练动作，承载能力经过结构校核，可满足120kg以内的使用者安全训练。

　　设计过程中对各连接节点做了有限元受力分析，悬臂根部法兰位置、握杆与固定块连接位置、握杆弧形过渡位置都做了应力强化处理，避免长期循环载荷下出现结构疲劳失效；所有外露的金属边缘都做了倒角钝化处理，没有尖锐毛刺，避免训练过程中划伤使用者。安装时需要保证两根悬臂的安装高度、伸出长度完全一致，避免握杆出现倾斜，导致受力不均影响结构寿命；锚栓安装完成后需要做拉拔测试，确认每个锚栓的锚固力满足设计要求后再安装握杆投入使用。整套结构没有复杂的传动部件，后期维护只需要定期检查锚栓紧固情况、固定块锁紧螺丝的松紧度即可，维护成本极低，适合长期固定安装使用。
