可拆卸组装式运动便携饮水瓶结构设计

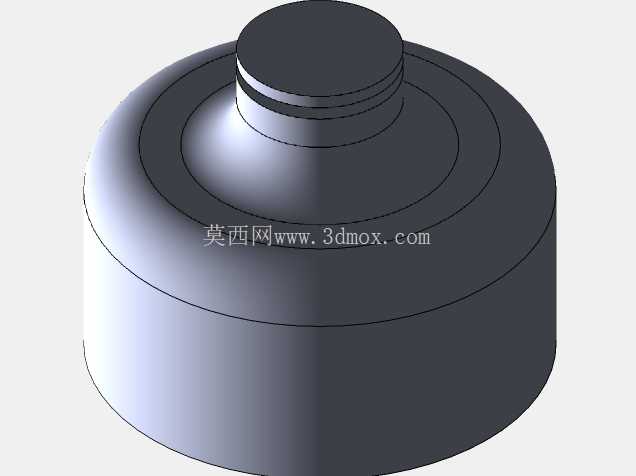

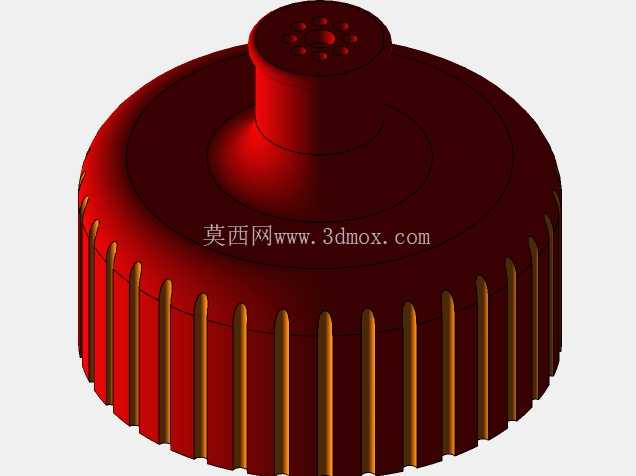

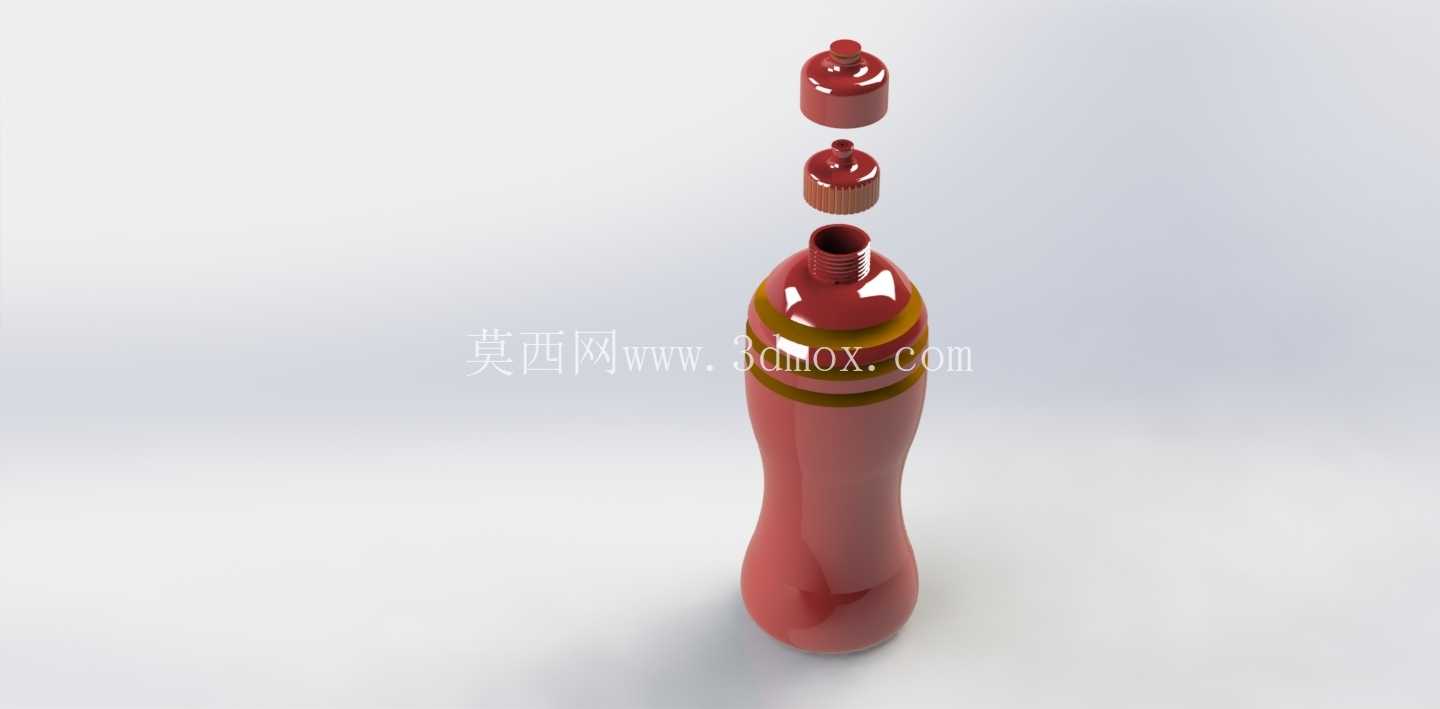

　　瓶口位置采用标准外螺纹结构，与内塞的内螺纹配合实现第一道密封，内塞端面设计有环形密封筋，拧紧时与瓶口端面紧密贴合，阻断液体从螺纹间隙渗出的路径；外瓶盖与内塞采用卡扣式配合，旋紧外瓶盖时可对内塞施加持续的轴向压紧力，进一步强化密封性能，同时外瓶盖的外侧设计有竖向防滑棱，即便手上沾有水渍或者汗液，也能轻松施力拧开瓶盖，不会出现打滑拧不动的情况。在建模装配过程中，特意对各零件的配合公差做了模拟验证，螺纹配合的间隙控制在合理范围，既不会因为间隙过小导致拧动卡顿、螺纹咬死，也不会因为间隙过大出现配合松动、密封失效的问题。日常户外出行、运动健身场景中，便携饮水容器是随身标配的实用物件，这款可拆卸组装的水瓶结构，在建模阶段就充分考虑了实际使用中的装配逻辑与使用体验。从结构拆分来看，整个水瓶分为瓶身主体、内塞、外瓶盖三个独立可拆分部件，拆分后的零件各自承担独立功能，装配后形成完整的密封储水容器。瓶身采用收腰式曲面造型，中部的环形凸起结构一方面提升握持时的摩擦力，避免湿手状态下打滑脱落，另一方面也在结构上增强瓶身的环向刚度，减少薄壁塑料瓶身受挤压时的形变量，避免装水后受外力挤压出现漏水、瓶身凹陷无法复原的问题。

　　瓶身底部做了加厚圆弧过渡设计，放置在平面上时可增大接触面积，提升放置稳定性，同时圆弧过渡也能减少注塑生产时的应力集中问题，降低瓶身受撞击时底部开裂的风险。从实际使用场景出发，这款水瓶的尺寸设计适配常规自行车水壶架、运动背包侧袋的安装边界，瓶身最大直径控制在75mm以内，整体高度控制在240mm左右，满水状态下重量控制在600g上下，单手握持时的重心落在手掌中部，长时间握持不会出现手腕酸胀的问题。可拆卸的结构设计也为日常清洁提供了便利，三个零件可完全拆分，瓶身内部、螺纹缝隙、内塞密封面这些容易藏污纳垢的位置都能直接接触清洗，避免长期使用后出现水垢堆积、滋生细菌的问题。

　　在结构设计阶段，还对装配顺序做了优化验证，实际组装时先将内塞对准瓶口螺纹旋紧到位，再将外瓶盖扣合在内塞外侧旋紧，整个装配过程不需要额外工具，徒手即可完成，拆分时反向操作即可，零件之间没有复杂的卡扣或者隐藏连接结构，普通用户无需查看说明就能完成拆装操作。瓶身的曲面造型经过多次曲率调整，握持时曲面与手掌的贴合度更高，不会出现棱角硌手的问题，中部的环形装饰条除了结构加强作用外，也能在视觉上拉长瓶身比例，兼顾实用性能与外观辨识度。密封结构的设计上，除了螺纹配合与端面密封筋外，内塞外侧还设计有一圈环形密封圈安装槽，可适配常规尺寸的食品级硅胶密封圈，进一步提升盛装高温饮品、碳酸类饮品时的密封性能，避免瓶内压力变化导致液体渗漏。

　　从生产制造角度来看，三个零件均采用回转类结构为主，瓶身的曲面造型可通过吹塑工艺一次成型，内塞与外瓶盖可采用注塑工艺生产，零件结构没有倒扣或者特殊抽芯结构，模具结构简单，量产时的生产效率更高，不良品率可控制在较低水平。各零件的壁厚设计均匀，瓶身主体壁厚控制在1.2mm左右，瓶盖与内塞的壁厚控制在2mm左右，既保证了结构强度，也能控制材料用量，降低单件生产成本。在装配干涉检查过程中，对各零件的运动行程做了模拟，瓶盖旋紧到最大行程时不会与瓶身肩部出现碰撞干涉，内塞旋紧后端面与瓶口端面的压紧量控制在0.3mm，既保证密封压力足够，也不会因为压紧量过大导致螺纹磨损加快，提升产品的整体使用寿命。
