可调节配重式健身哑铃结构设计

日常商用健身房与家庭健身场景中，可调节配重哑铃是覆盖全阶段力量训练的核心器械，不同于固定重量哑铃需要多组备置占用储物空间，这款可调结构通过增减配重片的方式，单组器械即可覆盖2.5kg到20kg的常用训练配重区间，适配上肢推、拉、举等多类训练动作，也可用于核心负重训练、康复渐进式抗阻训练场景。

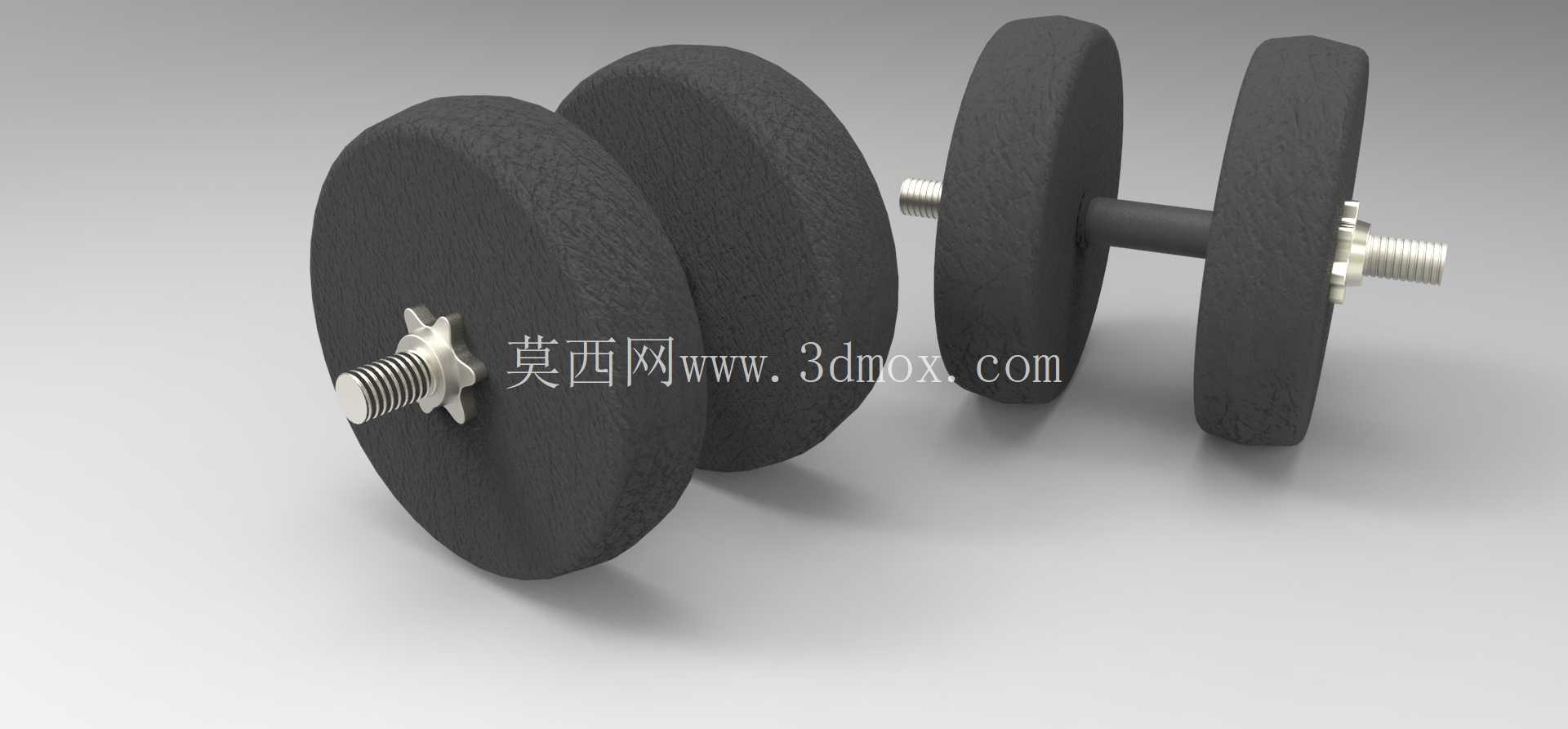

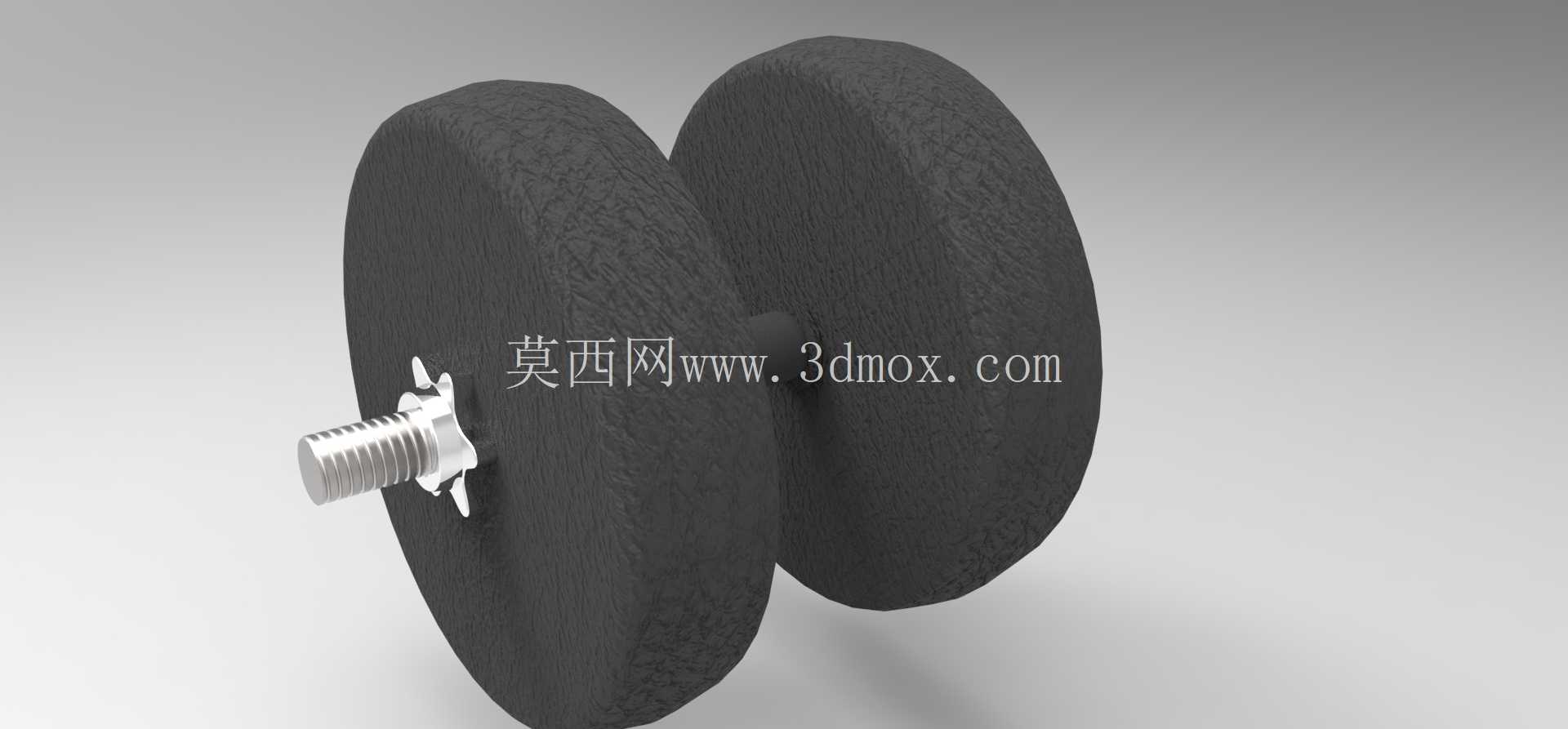

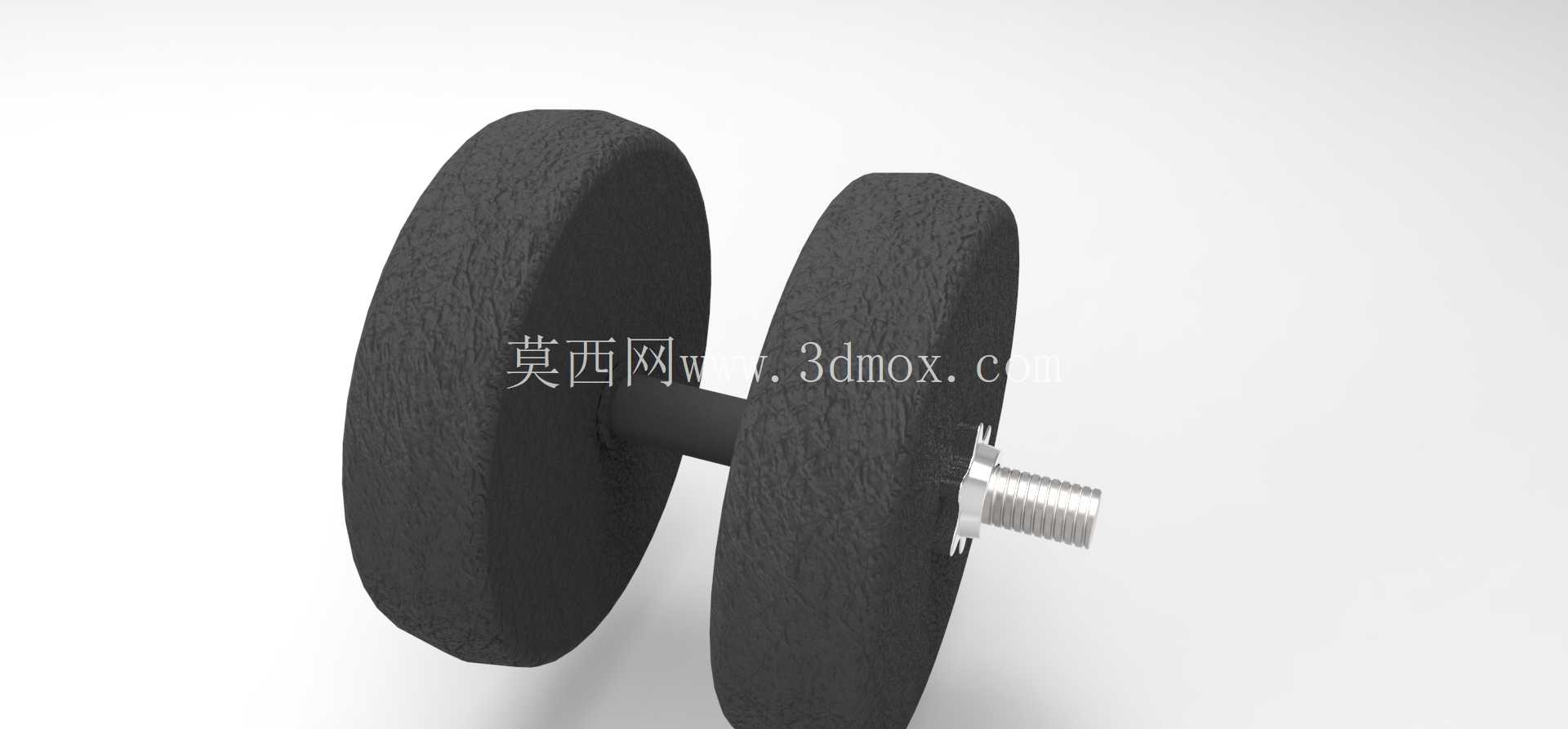

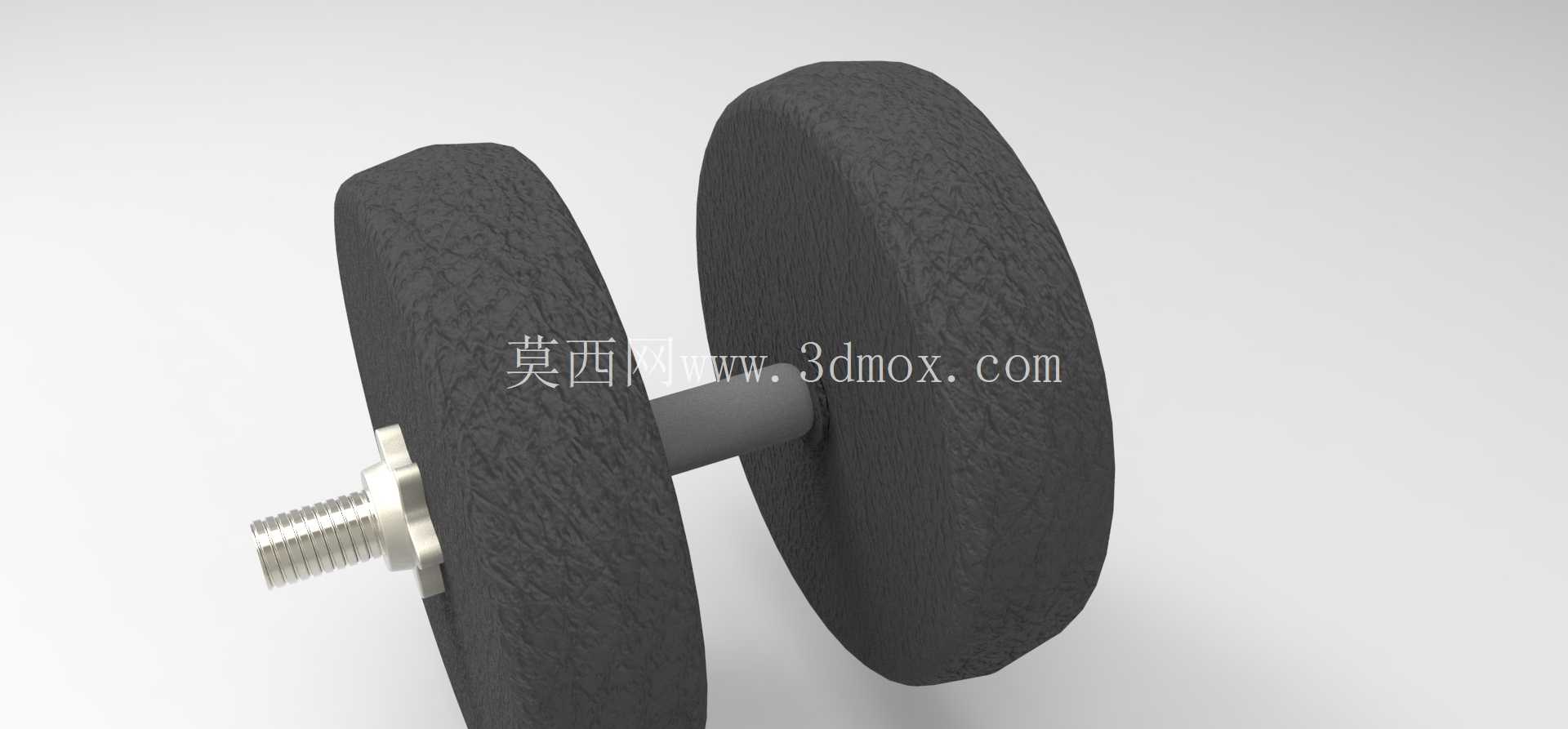

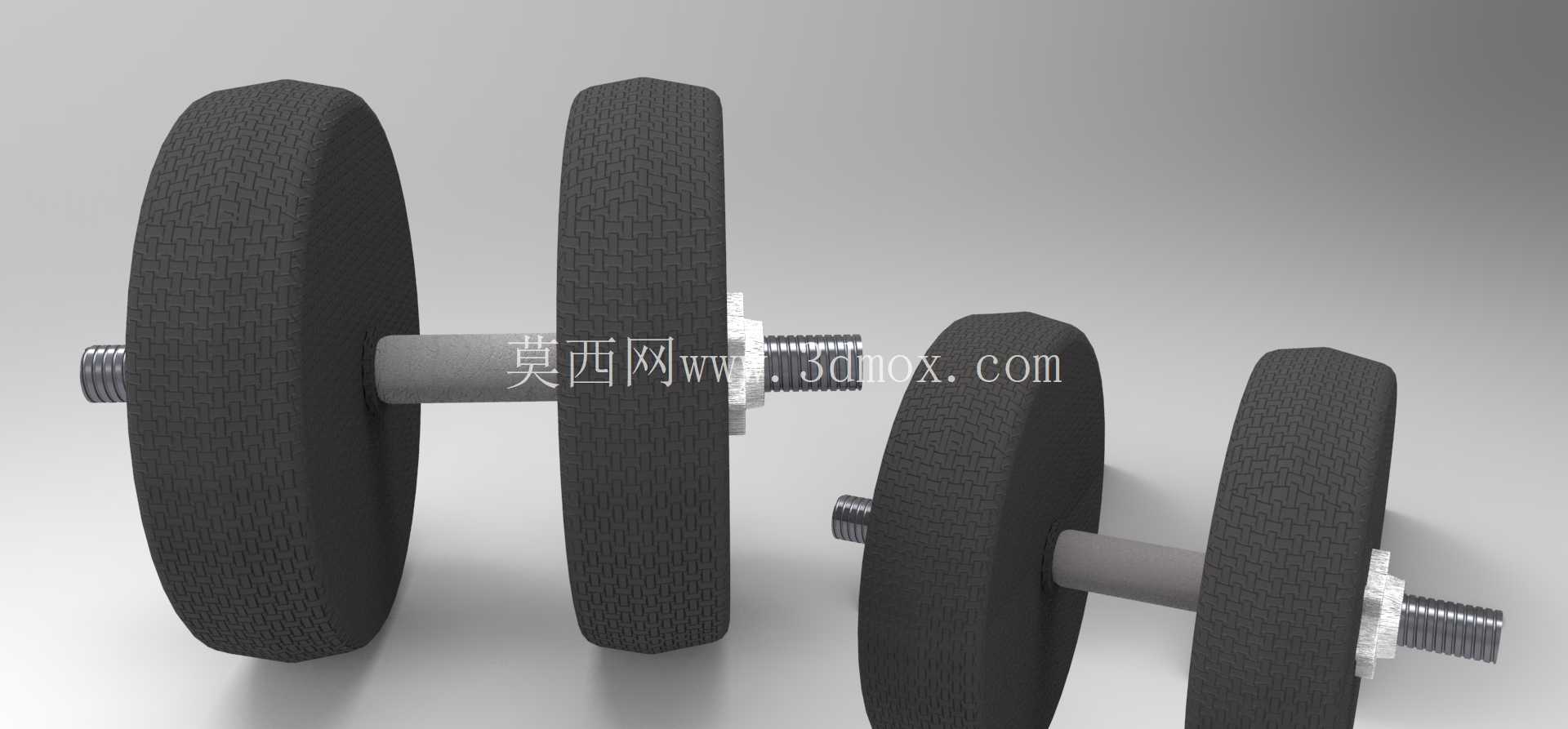

从结构设计逻辑来看，整套哑铃分为握持杆、锁紧螺母、配重片三个核心组成部分。握持杆采用中间滚花处理的金属杆身，滚花纹路深度控制在0.3mm，既保证训练出汗时的握持摩擦力，又不会因为纹路过深硌伤手掌；杆身两端加工有标准三角螺纹，螺纹长度预留120mm的安装空间，可根据训练需求叠加不同数量的配重片，两端的星形锁紧螺母采用带防滑翼的结构，徒手即可完成锁紧操作，不需要额外工具，锁紧后螺母与最外侧配重片的贴合面做了防滑齿设计，训练过程中不会出现螺母松动、配重片滑脱的安全隐患。

配重片采用圆盘式结构，中心开孔尺寸与杆身直径做H7/h6的间隙配合，装配后配重片不会在杆身上出现径向晃动，每片配重片的厚度控制在22mm，外边缘做R5的圆角过渡，避免取放时磕碰划伤；配重片表面做磨砂纹理处理，既可以减少使用过程中的指纹残留，也能增加叠放时的摩擦力，多片叠加后不会出现相对滑动。整套哑铃装配完成后，单组最大长度为380mm，握持段长度为120mm，可适配不同手掌大小的使用者，配重片最大直径为180mm，做动作时不会因为直径过大磕碰身体或者地面。

安装边界方面，杆身两端的螺纹段长度预留了3片标准配重片的安装余量，使用者可根据训练进度逐步添置配重片，不需要更换整套杆身；锁紧螺母的最大旋合长度为15mm，即使叠加最大数量配重片，螺母依然有足够的螺纹啮合长度保证锁紧可靠性。配重片的中心孔边缘做了1mm的倒角导向，安装时不需要精准对齐即可快速套入杆身，提升配重调节的效率。

结构强度层面，杆身采用45号钢调质处理，屈服强度达到620MPa，即使承受20kg的配重加上训练时的动态冲击载荷，杆身的变形量控制在0.05mm以内，不会出现弯曲变形；配重片采用高密度复合材料成型，内部填充铁粉保证重量精度，每片重量误差控制在±20g以内，外层的耐磨材质可以承受日常训练中的磕碰、掉落冲击，不会出现掉渣、开裂的问题。

实际使用场景中，这款结构的哑铃不需要额外的配重架，单组即可满足从新手入门到进阶训练的全周期需求，家庭使用时可放置在沙发底、储物柜等狭小空间，商用场景下也能减少哑铃架的占用面积，降低场馆的器材采购成本。设计过程中特意规避了传统可调哑铃容易出现的锁紧失效、配重晃动、调节繁琐等问题，所有操作均可徒手完成，单人次调节配重的时间不超过10秒，适配组间休息短的高强度训练节奏。
