优利德UT71D数字万用表外观结构建模

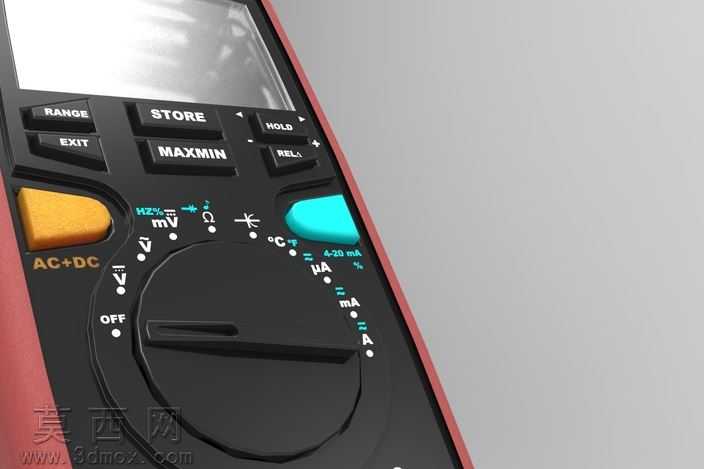

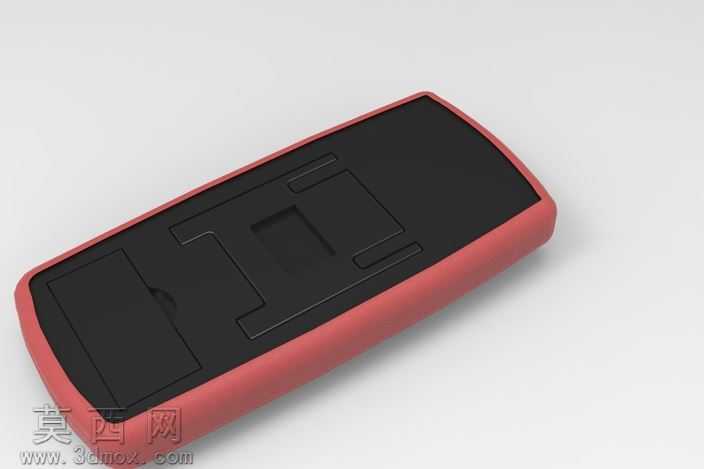

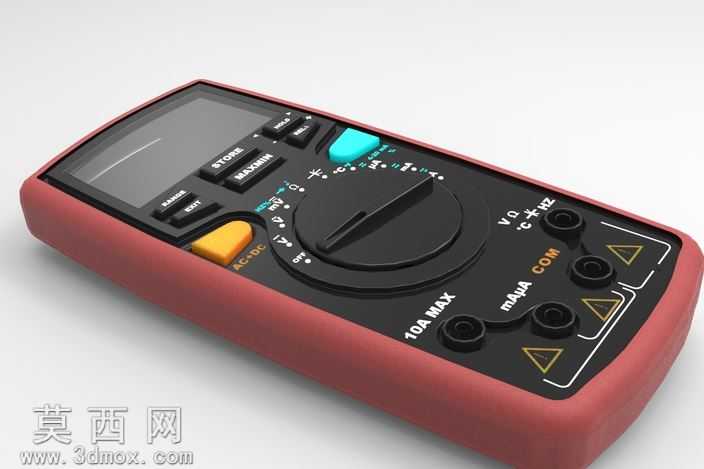

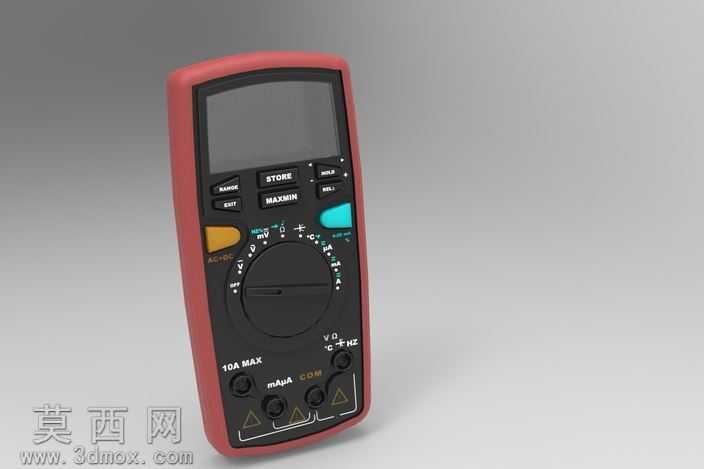

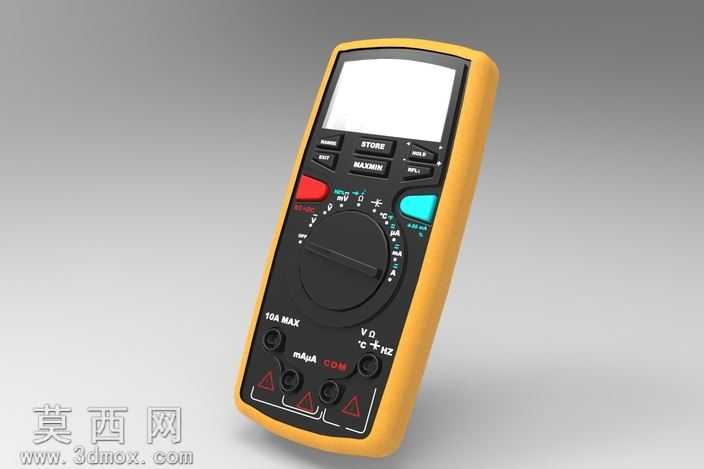

本次建模对象为手持数字万用表，整体采用SolidWorks完成全参数化建模，严格还原实物的外观比例与结构细节。建模过程首先从整体轮廓搭建入手，先绘制机身外壳的基础曲面，万用表外壳采用双色包胶结构，外层红色软胶防护层与内层黑色硬塑料主体分别建模，通过曲面缝合、加厚命令生成实体，精准还原外壳边缘的圆弧过渡与防滑握柄的弧度，确保手持部位的人体工学造型与实物一致。正面操作区域的建模按照功能分区逐一完成：首先是显示屏区域，做了下沉式屏幕槽设计，搭配透明视窗的薄实体结构，还原屏幕的内嵌安装效果；功能旋钮部分采用旋转凸台命令生成主体，表面的档位标识通过包覆命令实现，旋钮周边的刻度标识也通过草图阵列精准排布，还原每个测量档位的位置与标识细节。功能按键部分，分别还原了不同颜色的按键造型，包括蓝色功能切换键、黄色AC/DC切换键与黑色功能按键，每个按键都做了凸起的圆角造型，还原按键的按压触感结构。下方的测量表笔接口部分，按照实物的插孔布局，分别绘制四个不同功能的插孔实体，插孔周边的警示标识、功能标注都通过草图文字拉伸实现，还原接口区域的安全提示细节。材质渲染阶段，为不同部件匹配对应材质：红色包胶部分采用哑光软胶材质，调整粗糙度参数还原橡胶的磨砂质感；黑色硬塑部分采用半哑光工程塑料材质，添加细微的颗粒质感提升真实感；按键部分根据颜色分别匹配对应塑料材质，蓝色与黄色按键做轻微的高光效果，还原硬塑按键的表面质感；旋钮部分采用与机身一致的黑色硬塑材质，表面标识做轻微的凹陷填色效果；插孔内部做黑色哑光处理，还原金属插孔内部的深色质感。建模过程中严格遵循实物的装配逻辑，所有部件的配合间隙都做了合理预留，外壳的合模线、按键的装配缝隙都做了细节处理，整体模型可用于产品展示、结构参考、教学演示等场景，完整还原了这款数字万用表的外观特征与结构布局，3D视图可完整查看各个角度的细节特征。
