适配3D打印的分体式山地车挡泥结构

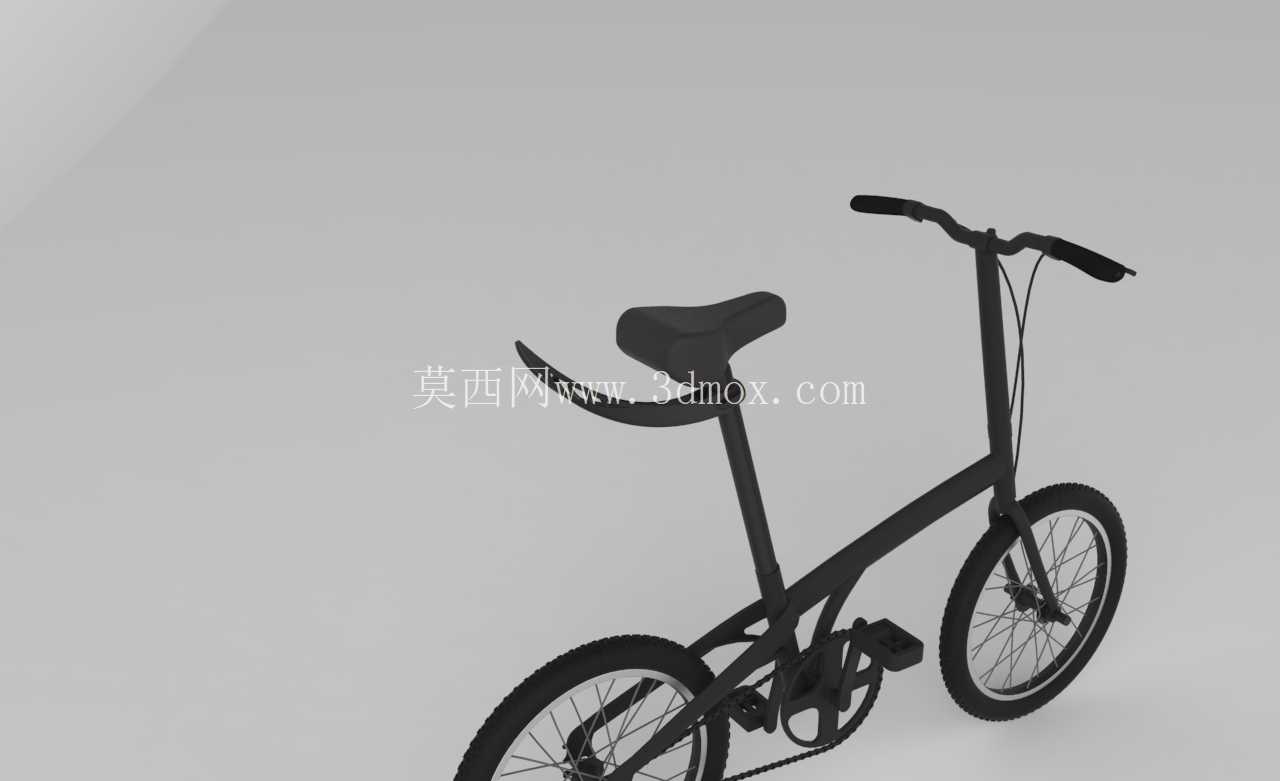

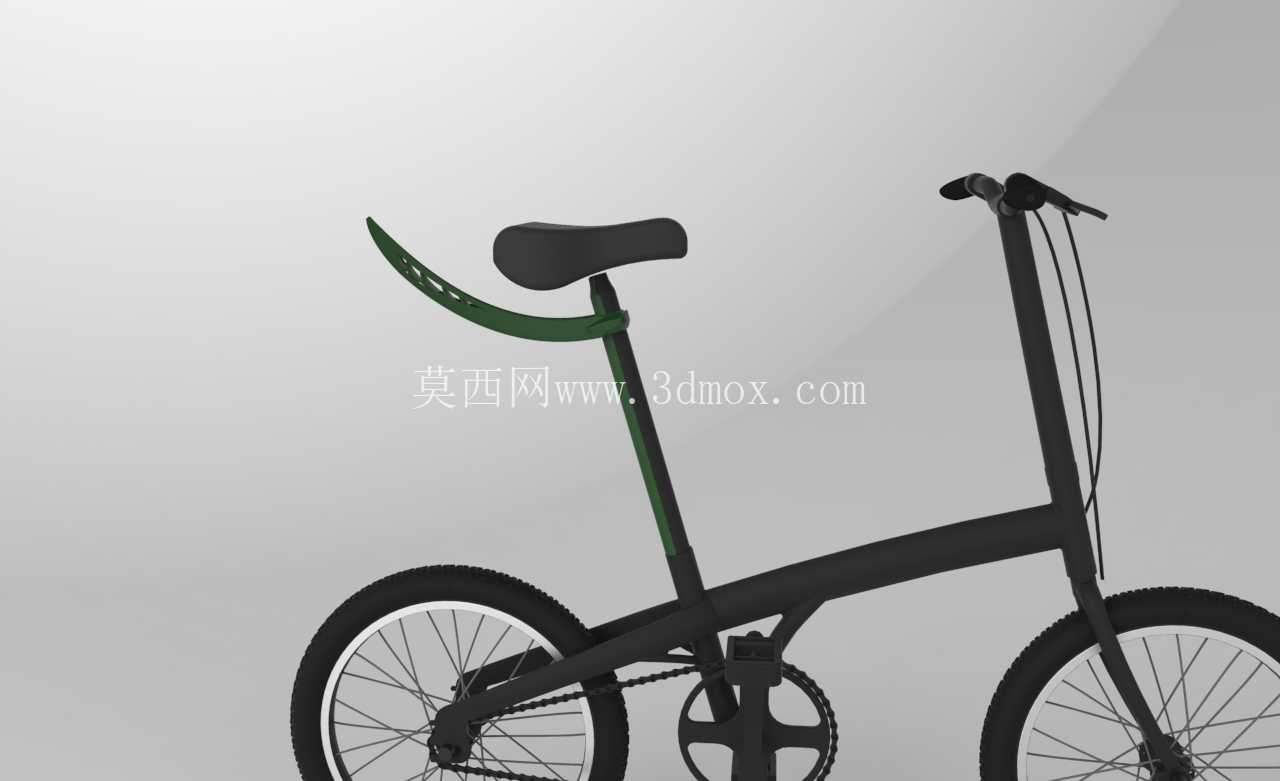

　　日常山地车骑行场景中，后轮甩泥一直是影响通勤、轻度越野体验的核心痛点，常规市售一体式挡泥板要么安装适配性差，无法兼容不同管径的座管与后上叉结构，要么整体尺寸偏大，在收纳、运输过程中容易出现磕碰断裂，尤其是针对小轮径折叠山地车、定制改装车架的场景，通用挡泥板的安装边界往往无法匹配车架的实际开孔位置，强行安装还会干涉后轮转动、碟刹散热等核心功能。这款分体式挡泥结构在设计之初就跳出了传统一体式挡泥板的思路，没有采用整段弧形板材覆盖后轮上半区的常规方案，而是将整体结构拆分为三个独立的装配单元，拆分后的单个部件最大外轮廓尺寸控制在常规桌面级FDM3D打印机的成型幅面范围内，不需要大尺寸工业级打印设备就能完成单件制作，普通骑行爱好者也能自行完成打印与装配，大幅降低了定制改装挡泥板的制作门槛。

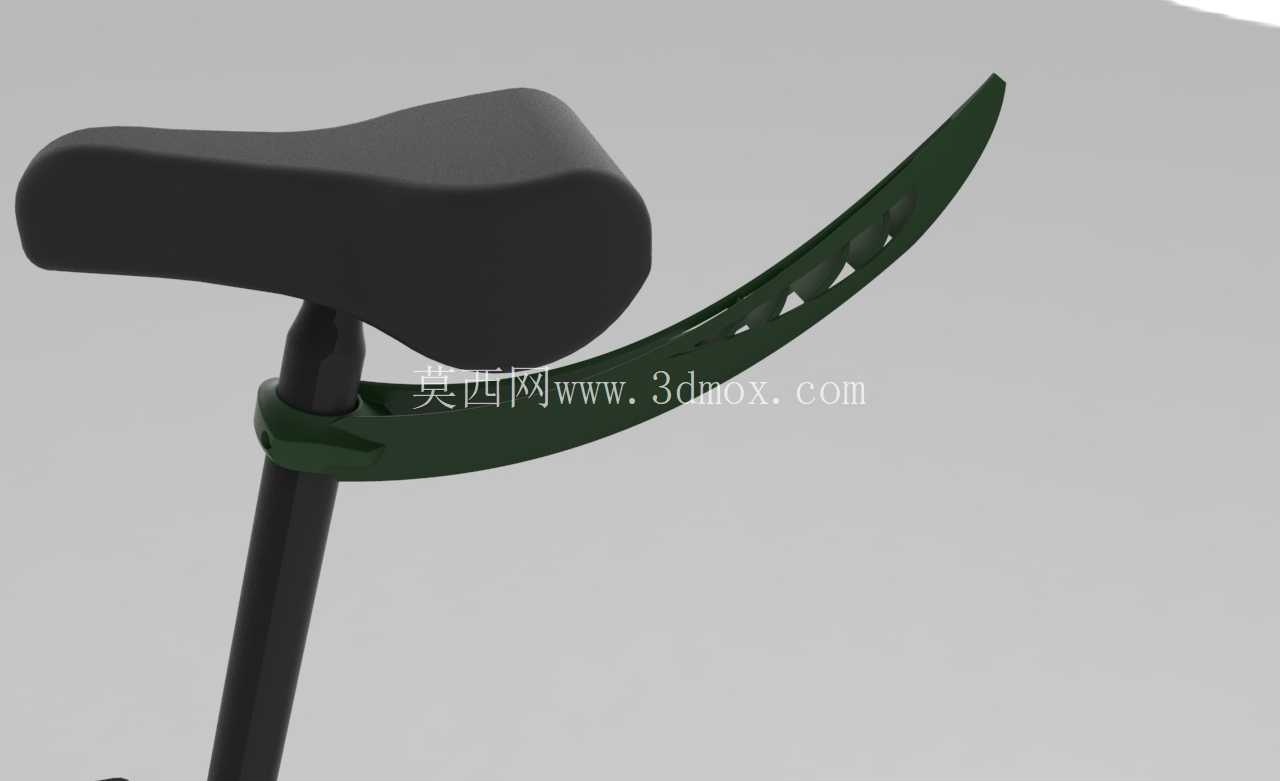

　　从功能特性来看，挡泥主弧面的曲率经过反复校核，完全贴合小轮径山地车后轮的转动轨迹，弧面边缘做了15度的外翻导水边设计，骑行过程中后轮带起的泥水会顺着弧面导向后轮两侧下方，不会顺着挡泥板下缘流淌到车架后三角区域，也不会甩到骑行者的后背与座垫位置；固定连接段采用了半包式卡扣结构，不需要在车架上额外打孔，直接通过橡胶减震垫抱紧在座管下段位置，卡扣的抱紧直径预留了2mm的调节余量，可以兼容直径27.2mm到31.6mm的常规山地车座管，安装后不会出现松动移位的情况，同时卡扣与挡泥主弧面之间的连接位做了加强筋处理，在遇到颠簸路面、树枝剐蹭的时候不会出现连接处断裂的问题。

　　第三部分的延伸挡边主要针对后轮与座管之间的空隙区域做补充遮挡，避免泥水从挡泥板前段与座管的间隙中甩出，三个部件之间采用定位卡槽加螺栓紧固的连接方式，装配时不需要复杂的工装夹具，只需要常规的内六角扳手就能完成组装，后期如果某个部件出现磕碰损坏，也可以单独打印替换对应的单元，不需要整体更换整个挡泥板，有效降低了后期维护成本。在安装边界的设计上，整个挡泥结构装配完成后，与后轮轮胎的最小间隙控制在12mm，既不会因为间隙过小导致轮胎沾附泥沙后剐蹭挡泥板，也不会因为间隙过大降低挡泥效果；与碟刹夹器的最小距离保持在20mm以上，完全不会干涉碟刹的制动动作，也不会影响刹车系统的散热；整体结构的重量控制在85g以内，采用PLA或者PETG材料打印就能满足日常使用的强度需求，不会给整车增加过多的负重。

　　针对不同使用场景，这款挡泥结构还预留了拓展安装位，用户可以根据自身需求在挡泥板末端加装尾灯支架、反光片固定座，不需要额外在车架上粘贴扎带固定配件，整体外观更加简洁规整。不同于传统量产挡泥板需要开模制作的模式，这种分体式3D打印适配的设计思路，也给骑行配件的个性化定制提供了新的方向，用户可以根据自己车架的实际颜色、涂装风格选择不同颜色的打印耗材，制作出与整车风格匹配的挡泥配件，也可以根据自身常骑行的路况调整挡泥板的延伸长度，比如经常在泥泞路面骑行的用户可以适当加长末端挡边的长度，城市通勤用户则可以缩短挡边长度让整车外观更加干练。从结构设计的工程角度来看，拆分式的结构也有效降低了打印过程中的支撑用量，三个部件在摆放打印时都可以做到无支撑或者少支撑打印，减少了后期打磨支撑痕迹的工作量，打印成品的表面质量也更高，每个部件的壁厚都控制在2.5mm，既保证了结构强度，也不会因为壁厚过大导致打印时间过长、耗材用量过多，连接位的螺栓孔采用了内嵌铜套的设计方案，多次拆装也不会出现螺纹滑牙的问题，整体结构的耐用性完全可以满足日常骑行的使用需求。
